Erlaubt CNC-Drehen die Herstellung komplexer Bauteile?

CNC-Drehen stellt eine fortschrittliche Methode der spanenden Bearbeitung dar. Die numerische Steuerung ermöglicht die Herstellung von Bauteilen mit komplexer Geometrie. Moderne Drehmaschinen erreichen eine Präzision im Bereich von Hundertsteln eines Millimeters. Die Bearbeitungsmöglichkeiten gehen weit über einfache zylindrische Formen hinaus.

Numerisch gesteuerte Maschinen fertigen Bauteile, die eine Synchronisation mehrerer Bewegungsachsen erfordern. Die Konturprogrammierung macht unregelmäßige Formen beherrschbar. Mehrachs-Systeme erweitern das Anwendungsspektrum um Vorgänge, die bisher anderen Technologien vorbehalten waren. Die Automatisierung der Prozesse garantiert Maßhaltigkeit in der Serienfertigung.

Produktionsbetriebe setzen zunehmend auf Dreh-Fräszentren. Die Kombination von Arbeitsgängen in einer Aufspannung verkürzt die Auftragsdurchlaufzeit. Die Ausführungsgenauigkeit bleibt auch bei Bauteilen mit ungewöhnlicher Konstruktion hoch. Die Entwicklung angetriebener Werkzeuge eröffnet der Industrie neue Perspektiven.

Bearbeitungsmöglichkeiten numerisch gesteuerter Drehmaschinen bei komplexen Formen

CNC-Maschinen fertigen Bauteile mit sehr komplexer Bauweise. Die Steuerungssoftware übersetzt das Konstruktionsprojekt in Werkzeugbewegungen. Jeder Arbeitsgang erfolgt gemäß dem programmierten Arbeitszyklus. Die Wiederholgenauigkeit des Prozesses eliminiert menschliche Fehler, die bei manueller Bearbeitung auftreten.

Fortschrittliche Kontrollsysteme überwachen die Schneidparameter in Echtzeit. Eine automatische Werkzeugpositionskorrektur kompensiert den natürlichen Verschleiß der Schneiden. Die Prozessstabilität wirkt sich direkt auf die Qualität der fertigen Bauteile aus. Die Möglichkeit der Dauerbearbeitung erhöht die Effizienz der gesamten Produktionslinie.

Moderne Drehmaschinen arbeiten mit Schnittgeschwindigkeiten, die für konventionelle Geräte unerreichbar sind. Die Steifigkeit der Maschinenkonstruktion gewährleistet vibrationsfreie Bearbeitung auch bei intensiver Beanspruchung. Kühlsysteme leiten die im Schnittbereich entstehende Wärme ab. Präzise Linearschienen garantieren eine genaue Werkzeugpositionierung.

Zylindrische Bauteile mit Außengewinden und Innengewinden verschiedener Typen

Das Gewindeschneiden auf CNC-Drehmaschinen erfolgt mittels Messerschneiden. Das Werkzeug führt viele Durchgänge aus und dringt dabei schrittweise ins Material ein. Jeder Durchgang erzeugt eine weitere Schicht des Gewindeprofils. Die numerische Steuerung kontrolliert Steigung und Neigungswinkel der Schraubenlinie.

Arten der hergestellten Gewinde:

• Metrische Gewinde mit verschiedenen Nenndurchmessern und Steigungen
• Kegelige Rohrgewinde für Verbindungen in Hydraulikanlagen
• Trapezgewinde, verwendet in Antriebssystemen
• Rundgewinde, widerstandsfähig gegen Verschmutzungen
• Mehrfache Gewinde mit erhöhter Vorschubleistung

CNC-Systeme synchronisieren die Spindeldrehung mit dem Vorschub des Werkzeugs. Die Genauigkeit des Schneidens hängt von der Steifigkeit des Maschinensystems ab. Innengewinde erfordern vorheriges Bohren eines Lochs mit entsprechendem Durchmesser. Spezielle Schneideplatten ermöglichen die Herstellung verschiedener Gewindeprofile.

Ringnuten und Ausfräsungen, die mit Formwerkzeugen hergestellt werden

Formwerkzeuge verfügen über Schneiden, die das gewünschte Profil abbilden. Die Breite der Nut hängt von den Abmessungen der verwendeten Schneidplatte ab. Die Tiefe der Ausfräsung begrenzt die Werkzeugfestigkeit gegenüber den Schnittkräften. Die Bearbeitung erfordert eine präzise Einstellung des Spanwinkels.

Ringnuten dienen als Aufnahmen für Sicherungsringe oder Dichtungen. Die Ausführung erfordert Kontrolle über die auf das Werkstück wirkenden Zentrifugalkräfte. Das Kühlmittel muss direkt in den Schnittbereich gelangen. Das Abführen von Spänen aus engen Nuten stellt eine technologische Herausforderung dar.

Ausfräsungen ermöglichen die Montage von Bauteilen, die eine genaue Lagerung erfordern. Der Ausfräswinkel bestimmt die Möglichkeit einer späteren Demontage der Teile. CNC-Drehmaschinen fertigen Ausfräsungen mit verschiedenen Profilformen. Einschränkend wirkt die Verfügbarkeit spezieller Werkzeuge mit geeigneter Geometrie.

Kegel- und Kugelflächen, die eine Synchronisation der Achsen erfordern

Die Herstellung von Kegelflächen erfordert gleichzeitige Bewegung zweier Linearachsen. Der Kegelwinkel wird als Verhältnis der Verschiebungen in den Achsen X und Z programmiert. Das Steuerungssystem berechnet die Werkzeugbahn mit hoher Genauigkeit. Winkelabweichungen führen zu Passungsproblemen bei den Bauteilen.

Kugelflächen entstehen durch Interpolation eines Bogens in einer Ebene, die durch die Drehachse verläuft. Der Krümmungsradius muss kleiner sein als der verfügbare Hub der Querachse. Die Genauigkeit der Abbildung hängt von der Auflösung des Messsystems der Maschine ab. Kleine Abweichungen können Spuren an den Übergängen des Werkzeugs verursachen.

Technische Anforderungen für die Kurvenbearbeitung:

• Synchronisation der Vorschubgeschwindigkeit beider Achsen mit Mikron-Genauigkeit
• Kompensation von Spiel in den Antriebssystemen der Führungen
• Stabile Drehzahl der Spindel ohne Drehmoment-Schwankungen
• Passender Radius der Schneidplatten-Eckrundung
• Konturüberwachungssystem zur Echtzeit-Erkennung von Abweichungen

Die Kurvenbearbeitung erzeugt während des Zyklus variable Schnittkräfte. Das Werkzeug muss ständigen Kontakt zum Material halten. Die Vorschubgeschwindigkeit wird dynamisch an den aktuellen Spanwinkel angepasst. Fortschrittliche Steuerungsalgorithmen prognostizieren das Verhalten des Maschinen-Systems.

Unregelmäßige Formen, realisiert durch Konturprogrammierung

Die Konturprogrammierung ermöglicht das Erstellen beliebiger rotationssymmetrischer Profile. Die Kontur wird als Folge von Punkten definiert, die durch gerade Linien oder Bögen verbunden sind. Das Interpolationssystem berechnet Zwischenpositionen des Werkzeugs zwischen den definierten Punkten. Die Dichte der Kontrollpunkte beeinflusst die Glätte der erzeugten Oberfläche.

Unregelmäßige Formen entstehen durch Überlagerung vieler einfacher Bearbeitungsschritte. Jeder Konturabschnitt erfordert die Auswahl geeigneter Schnittparameter. Variable Schnitttiefen erzwingen eine automatische Anpassung der Vorschubgeschwindigkeit. Die Optimierung der Werkzeugbahn verkürzt die Bearbeitungszeit.

CAD/CAM-Systeme erleichtern das Erstellen komplexer Steuerprogramme. Das 3D-Modell des Werkstücks wird automatisch in Maschinencode konvertiert. Die Prozesssimulation erkennt potenzielle Kollisionen vor Beginn der Bearbeitung. Die Werkzeugdatenbank enthält detaillierte geometrische Parameter jeder Schneide.

Die Rolle der Mehrachsen-Technologie bei der Herstellung von Bauteilen mit komplexer Geometrie

Zusätzliche Bewegungsachsen erweitern die Bearbeitungsmöglichkeiten von Drehmaschinen erheblich. Standardmäßige Zwei-Achsen-Maschinen fertigen nur rotationssymmetrische Formen. Mehrachsen-Systeme ermöglichen die Herstellung von Bauteilen mit einer Geometrie, die über die axiale Symmetrie hinausgeht. Die Investition in fortschrittliche Ausrüstung zahlt sich durch verkürzte Rüstzeiten aus.

Bearbeitungszentren vereinen die Funktionalität von Dreh- und Fräsmaschinen in einer einzigen Maschine. Das Werkstück bleibt während aller technologischen Arbeitsgänge gespannt. Die Eliminierung von Umspannvorgängen zwischen Maschinen erhöht die Maßgenauigkeit. Die Durchlaufzeit der Aufträge wird erheblich verkürzt.

Die Anschaffungskosten eines Mehrachsen-Bearbeitungszentrums übersteigen den Preis einer standardmäßigen CNC-Drehmaschine. Die Differenz kann von mehreren tausend bis zu mehreren zehntausend Euro reichen. Unternehmen müssen die Rentabilität einer solchen Investition sorgfältig analysieren. Die Vorteile zeigen sich besonders bei der Kleinserienfertigung komplexer Bauteile.

Zusätzliche Rotationsachsen für den Zugang zu schwer zugänglichen Flächen

Die Y-Achse erweitert die Positioniermöglichkeiten des Werkzeugs über die Ebene hinaus, die durch die Spindelachse verläuft. Der Zugang zu den Seiten des Bauteils wird ohne zusätzliche Umrüstungen möglich. Die räumliche Programmierung erfordert hohe Qualifikationen des Maschinenbedieners. Werkzeugkollisionen mit dem Spannfutter stellen bei fehlerhafter Programmierung eine reale Gefahr dar.

Die C-Achse ermöglicht eine präzise Winkelpositionierung der Hauptspindel. Die Indexierung erlaubt das Bohren von Löchern, die am Umfang des Bauteils angeordnet sind. Die Genauigkeit der Winkelteilung erreicht Werte unter einer Bogeminute. Die Konturinterpolationsfunktion realisiert spiralförmige Nuten mit variablem Steigungswinkel.

Anwendungen zusätzlicher Rotationsachsen:

• Fräsen von Nuten für Radialkeile
• Bohren von Querbohrungen unter Winkel
• Einschneiden von Gewinden in Ebenen, die nicht parallel zur Achse verlaufen
• Herstellen von Unterschnitten an der Stirnseite des Bauteils
• Gravieren von Informationskennzeichnungen auf der Seitenfläche

Mehrachsen-Systeme erfordern fortschrittliche Software zur Erzeugung kollisionsfreier Werkzeugbahnen. Eine 3D-Simulation des Prozesses überprüft jede Bewegung vor Beginn der physischen Bearbeitung. Die Überprüfung dauert je nach Komplexität des Programms zwischen einigen Minuten und mehreren Stunden. Die Investition in Fünf-Achsen-Drehmaschinen übersteigt Standard-Zwei-Achsen-Geräte um 200–400 Prozent. Die Kosten amortisieren sich durch Wegfall von Umspannvorgängen und Verkürzung der Auftragsdurchlaufzeiten. Bediener müssen spezialisierte Kurse absolvieren, die drei bis sechs Monate dauern.

Angetriebene Werkzeuge ermöglichen das Fräsen während des Drehens

Das im Revolverkopf montierte Werkzeugspindel erhält den Antrieb von einem separaten Motor. Das rotierende Schneidwerkzeug führt Fräsoperationen während der Drehung des Werkstücks aus. Die Synchronisation zweier Rotationsbewegungen erfordert eine fortschrittliche Steuerungseinheit. Die Möglichkeit zur Bearbeitung ebener Flächen eliminiert den Bedarf an Werkstückverlagerungen.

Die Frästiefe wird durch die verfügbare Leistung im Werkzeugantrieb begrenzt. Typische Einheiten erreichen Ausgangsleistungen von 1 bis 5 kW. Das Drehmoment reicht aus für die Bearbeitung von Baustählen und Aluminiumlegierungen. Schwer zerspanbare Materialien erfordern spezielle Bearbeitungsstrategien.

Walzen- und Fingerfräser sind die grundlegenden Typen angetriebener Werkzeuge. Die Schaftdurchmesser sind nach internationalen Standards normiert. Der Werkzeugwechsel erfolgt manuell oder über ein automatisiertes Magazin. Die Kühlung durch Bohrungen im Schaft verbessert die Zerspanungsbedingungen.

Dreh-Fräszentren verbinden mehrere Arbeitsgänge in einer Spannvorrichtung

Hybride Bearbeitungszentren stellen den Höhepunkt der Zerspanungstechnologie dar. Ein Gerät ersetzt die Funktionalität mehrerer spezialisierter Maschinen. Das Werkstück durchläuft alle Bearbeitungsstufen ohne Umrüsten. Die geometrische Genauigkeit steigt durch die Eliminierung von Positionierfehlern zwischen den Arbeitsgängen.

Das Hauptspindel- und Gegenspindel ermöglichen die Bearbeitung beider Seiten des Werkstücks. Die Übergabe des Werkstücks erfolgt automatisch ohne Eingreifen des Bedieners. Die vollständige Fertigung eines komplexen Bauteils dauert einige Minuten. Die traditionelle Methode würde einen Durchlauf an drei verschiedenen Arbeitsplätzen erfordern.

Die Bedienung eines Multifunktionszentrums erfordert umfassendes technologisches Wissen. Der Programmierer muss gleichzeitig die Prinzipien des Drehens und Fräsens kennen. Die Optimierung der Reihenfolge der Arbeitsgänge beeinflusst die Zykluszeit erheblich. Schulungen der Bediener dauern von einigen Wochen bis zu mehreren Monaten.

Hinweis: Vor dem Kauf eines Dreh-Fräszentrums sollte die Produktionsstruktur genau analysiert werden. Die Investition lohnt sich bei einem hohen Anteil an Bauteilen, die beide Bearbeitungsarten erfordern.

Spezifische geometrische Merkmale, die an CNC-Drehmaschinen erreichbar sind

Drehbearbeitung realisiert ein breites Spektrum charakteristischer Konstruktionsmerkmale. Lagerbuchsen erfordern strenge Toleranzen bezüglich Durchmesser und Rechtwinkligkeit. Dichtungen arbeiten mit Oberflächen bestimmter Rauheit zusammen. Mehrstufige Wellen enthalten Übergänge zwischen Durchmessern mit unterschiedlichen Rundungsradien.

Spezialwerkzeuge ermöglichen die Fertigung von Bauteilen mit extremen geometrischen Proportionen. Lange Wellen mit kleinem Durchmesser erfordern den Einsatz einer beweglichen Stütze. Dünne Ringe, die verformungsanfällig sind, werden bei reduzierten Zerspankräften bearbeitet. Jede Geometrieart verlangt einen anderen technologischen Ansatz.

Die Komplexität des Bauteils wirkt sich direkt auf dessen Fertigungszeit aus. Einfache zylindrische Elemente entstehen innerhalb weniger Minuten. Komplexe Getriebewellen benötigen Stunden präziser Bearbeitung. Die Produktionsplanung muss die tatsächliche Maschinenlaufzeit der einzelnen Arbeitsgänge berücksichtigen.

Herstellung von Bauteilen mit dünnen Wänden, die eine schonende Bearbeitung erfordern

Dünne Wände verformen sich unter dem Einfluss der Zerspankräfte. Die minimale Wandstärke für Metalle beträgt etwa 0,8 mm bei Erhalt der Stabilität. Kunststoffe erlauben Wandstärken von 1,5 mm. Diese Werte hängen von den mechanischen Eigenschaften des zu bearbeitenden Materials ab.

Die Strategie zur Bearbeitung dünnwandiger Bauteile erfordert viele Durchgänge mit geringer Schnitttiefe. Die Zerspankräfte müssen auf einem Niveau bleiben, das ein Verbiegen der Wand verhindert. Die Werkstückspannung spielt eine Schlüsselrolle bei der Stabilitätssicherung. Die Spannbacken dürfen keinen übermäßigen Druck ausüben, der Verformungen verursacht.

Bearbeitungsparameter für dünnwandige Elemente:

• Schnitttiefe von 0,1 bis 0,3 mm pro Durchgang
• Vorschub um 40-60 % gegenüber den Standardwerten reduziert
• Schneiden mit großem Spanwinkel zur Reduzierung der Radialkräfte
• Hohe Schnittgeschwindigkeit zur Minimierung der Werkzeugkontaktzeit
• Intensive Kühlung zur Vermeidung der Erwärmung des Werkstücks

Schwingungen sind die Hauptursache für Probleme bei der Bearbeitung dünnwandiger Bauteile. Die Resonanz im Werkzeug-Werkstück-System führt zur Entstehung von Wellen auf der Oberfläche. Schwingungsdämpfungssysteme, die im Werkzeughalter montiert sind, verbessern die Stabilität. Die akustische Prozessüberwachung erkennt gefährliche Schwingungsfrequenzen.

Tiefe Bohrungen und innere Taschen mit großem Längen-Durchmesser-Verhältnis

Die Bearbeitung tiefer Bohrungen stößt auf Einschränkungen durch die Werkzeuglänge. Ein Längen-Durchmesser-Verhältnis von mehr als 10:1 erfordert spezielle Lösungen. Schmale Werkzeuge biegen sich unter den Schneidkräften durch. Die Spanabfuhr aus tiefen Bohrungen stellt eine technologische Herausforderung dar.

Das Bohren tiefer Bohrungen erfolgt in Etappen mit periodischem Zurückziehen des Werkzeugs. Pausen ermöglichen das Entfernen angesammelter Späne aus dem Bearbeitungsbereich. Das Kühlmittel wird unter hohem Druck zugeführt und spült Verunreinigungen aus. Spezielle Tieflochbohrer verfügen über interne Kühlkanäle.

Das Innen-Drehen wird mit schlanken Messern durchgeführt. Die Auskraglänge des Messers ist durch dessen Steifigkeit begrenzt. Eine Verlängerung um 50 % führt zu einer vierfachen Zunahme der Werkzeugdurchbiegung. Die Konstruktion von Messern mit Schwingungsdämpfern verbessert die Schnittstabilität.

Mehrfache Durchmesserwechsel in einem Bauteil mit sanften Übergängen

Stufewellen enthalten mehrere oder sogar ein Dutzend verschiedene Nenn-Durchmesser. Die Übergänge zwischen den Durchmessern werden als Rundungen oder Fasen ausgeführt. Der Rundungsradius muss kleiner sein als der Eckradius der Schneidplatte. Scharfe Übergänge erfordern den Werkzeugwechsel zu einer Platte mit passender Geometrie.

Sanfte Übergänge verbessern die Ermüdungsfestigkeit der Welle. Die Spannungskonzentration an Stellen sprunghafter Durchmesseränderung wird reduziert. Die Ausführung erfordert eine präzise Programmierung der Werkzeugbahn. Die Maßkontrolle umfasst die Überprüfung aller Rundungsradien.

Die Automatisierung der Kontrolle erfolgt durch Laserscanner, die in die Drehmaschine integriert sind. Die Messung findet direkt nach Abschluss der Bearbeitung statt. Das System vergleicht das tatsächliche Profil mit dem CAD-Modell. Abweichungen über der Toleranz lösen eine automatische Programmkorrektur aus.

Lager- und Dichtungssitze mit genauen Maßtoleranzen

Lagersitze erfordern eine Einhaltung des Durchmessertoleranzbereichs von wenigen Mikrometern. Das Lagerpassmaß bestimmt die Lebensdauer des gesamten mechanischen Systems. Übermäßige Spielräume verursachen Vibrationen während des Maschinenbetriebs. Zu enge Passungen erschweren Montage und Demontage des Lagers.

Die Flächen, die mit Dichtungen zusammenarbeiten, müssen eine bestimmte Rauheit aufweisen. Zu glatte Oberflächen verhindern das Zurückhalten von Schmierstoff in Mikroporen. Übermäßige Rauheit beschleunigt den Verschleiß des Dichtungselements. Typische Rauheitswerte liegen zwischen Ra 0,8 und Ra 1,6 μm.

Die Rechtwinkligkeit der Stirnfläche des Lagersitzes zur Drehachse beeinflusst die Lagerfunktion. Eine Abweichung von mehr als 0,02 mm bei einem Durchmesser von 50 mm führt zu ungleichmäßiger Belastung. Spezielle Messvorrichtungen überprüfen die Rechtwinkligkeit direkt an der Maschine. Die Korrektur erfolgt durch Änderung des Bezugspunkts im Bearbeitungsprogramm.

Hinweis: Lagersitze sollten in einer einzigen Spannvorrichtung zusammen mit den übrigen axialen Flächen gefertigt werden. Dadurch werden Fehler vermieden, die durch erneutes Einrichten des Werkstücks entstehen.

Beschränkungen bei der Herstellung der anspruchsvollsten Formen

Jede Fertigungstechnologie hat aufgrund ihres Wirkprinzips gewisse Beschränkungen. CNC-Drehen bildet hier keine Ausnahme. Die Geometrie mancher Bauteile erfordert den Einsatz anderer Herstellungsverfahren. Asymmetrische Formen um die Achse können nicht durch Drehbearbeitung entstehen.

Die Beschränkungen ergeben sich aus dem Aufbau der Maschinen und den verfügbaren Schneidwerkzeugen. Die Steifigkeit des Maschinensystems bestimmt die maximalen Schnittkräfte. Die Länge der verfügbaren Werkzeuge begrenzt die Tiefe der Innenbearbeitung. Die Planung des Fertigungsprozesses muss die tatsächlichen Möglichkeiten der Ausrüstung berücksichtigen.

Einige komplexe Bauteile müssen in mehrere einfachere Teile aufgeteilt werden. Die Verbindung der Elemente erfolgt durch Schweißen oder Gewindeverbindung. Alternativ bleibt der Einsatz additiver Technologien für Geometrien, die nicht bearbeitet werden können.

Einfluss der Werkstücksteifigkeit auf die Bearbeitungsgenauigkeit bei schlanken Formen

Schlanke Wellen biegen sich unter Einwirkung von Schnittkräften und Eigengewicht durch. Ein Längen-zu-Durchmesser-Verhältnis über 10:1 klassifiziert das Element als schlank. Das Durchbiegen kann Werte erreichen, die zulässige Maßtoleranzen überschreiten. Die Kompensation erfordert den Einsatz zusätzlicher Stützvorrichtungen wie Reitstock oder Drehstütze.

Die bewegliche Drehstütze bewegt sich synchron mit dem Schneidwerkzeug. Sie stützt das Bauteil unmittelbar vor der Schneidstelle ab. Die Einstellung der Backen der Drehstütze erfordert eine genaue Nivellierung. Zu starker Anpressdruck führt zu Verformungen des Werkstücks.

Probleme bei der Bearbeitung schlanker Bauteile:

• Selbstschwingungen, die zur Entstehung von Wellen auf der Oberfläche führen
• Durch ungleichmäßiges Durchbiegen veränderte Durchmesser entlang der Länge
• Schwierigkeiten, eine einheitliche Oberflächenrauheit zu gewährleisten
• Notwendigkeit reduzierter Schnittparameter
• Verlängerte Bearbeitungszeit durch erhöhte Anzahl von Werkzeugdurchgängen

Die Überwachung der Schnittkräfte in Echtzeit verhindert eine Überlastung des Systems. Kraftsensoren, die im Werkzeughalter montiert sind, erfassen alle Komponenten. Das Überschreiten eines Schwellenwerts löst einen automatischen Stopp des Zyklus aus. Das System analysiert die Ursachen der Anomalie vor Wiederaufnahme der Bearbeitung.

Notwendigkeit zusätzlicher Spannvorrichtungen für Teile mit untypischer Geometrie

Standard-Dreibackenfutter arbeiten nicht mit Teilen zusammen, deren Geometrie nicht rund ist. Quadratische oder sechseckige Elemente erfordern formgefertigte Backen. Die Herstellung spezieller Backen verlängert die Produktionsvorbereitung erheblich. Die Kosten für die Anfertigung spezieller Vorrichtungen belaufen sich auf mehrere tausend EUR.

Dünnwandige Bauteile dürfen nicht durch äußeres Klemmen befestigt werden. Die Spannbacken würden lokale Materialverformungen verursachen. Die Lösung sind innere Spreizdorne, die nach dem Einsetzen in das Loch expandiert werden. Die Zentrierung erfolgt automatisch durch die Koaxialität des Spreizdorns.

Bauteile mit großem Durchmesser, der die Spannmöglichkeiten übersteigt, werden auf Stirnplatten montiert. Jedes Teil erfordert eine individuelle Anordnung der Befestigungsschrauben. Das Auswuchten des Systems nimmt zusätzliche technologische Zeit in Anspruch. Eine Unwucht der rotierenden Massen verursacht Vibrationen und beschleunigten Lagerverschleiß.

Unmöglichkeit der Herstellung bestimmter Unterschnitte ohne spezielle Werkzeugspannvorrichtungen

Unterschnitte, die zur Spannvorrichtung gerichtet sind, erfordern den Werkzeugzugang von der Spindelseite. Ein Standard-Revolverkopf erlaubt keine solche Messerstellung. Spezielle Winkelhalter ermöglichen die Orientierung der Schneide unter dem gewünschten Winkel. Die Steifigkeit des Systems verschlechtert sich durch die Verlängerung des Kraftübertragungswegs.

Innere Unterschnitte in tiefen Bohrungen liegen außerhalb der Reichweite typischer Werkzeuge. Die Ausladung des Messers ist durch zulässige Biegung begrenzt. Die Umsetzung erfordert den Einsatz spezieller Werkzeuge mit untypischer Konstruktion. Die Verfügbarkeit solcher Lösungen ist auf spezialisierte Hersteller beschränkt.

Unterschnitte mit sehr kleinen Innenradien erfordern miniaturisierte Schneidplatten. Die Festigkeit kleiner Schneiden begrenzt die Schnitttiefe. Die Bearbeitung von Materialien mit hoher Härte wird problematisch. Eine Alternative kann das Funkenerodieren für besonders schwierige Fälle sein.

Hinweis: Bei der Konstruktion von Bauteilen sollte die technologische Machbarkeit mit einem erfahrenen Technologen abgestimmt werden. Kleine Konstruktionsänderungen können den Produktionsprozess erheblich vereinfachen.

CNC-Drehdienstleistungen bei CNC Partner

CNC Partner bietet präzise numerisch gesteuerte Drehdienstleistungen an. Moderne Drehmaschinen ermöglichen die Bearbeitung komplexer Bauteile aus Metallen sowie Kunststoffen. Der Maschinenpark umfasst Geräte mit großen Arbeitsbereichen und angetriebenen Werkzeugen. Die Prozesse erfolgen unter Einhaltung hoher Qualitätsstandards.

Erfahrung kombiniert mit fortschrittlicher Technologie erlaubt Serienfertigung sowie Einzelteile. Der Kunde erhält Teile mit genauen Abmessungen und glatten Oberflächen. Schnelle Angebotserstellung und flexible Liefertermine erleichtern die Zusammenarbeit. Hohe Kundenbewertungen bestätigen die Zuverlässigkeit der Dienstleistungen.

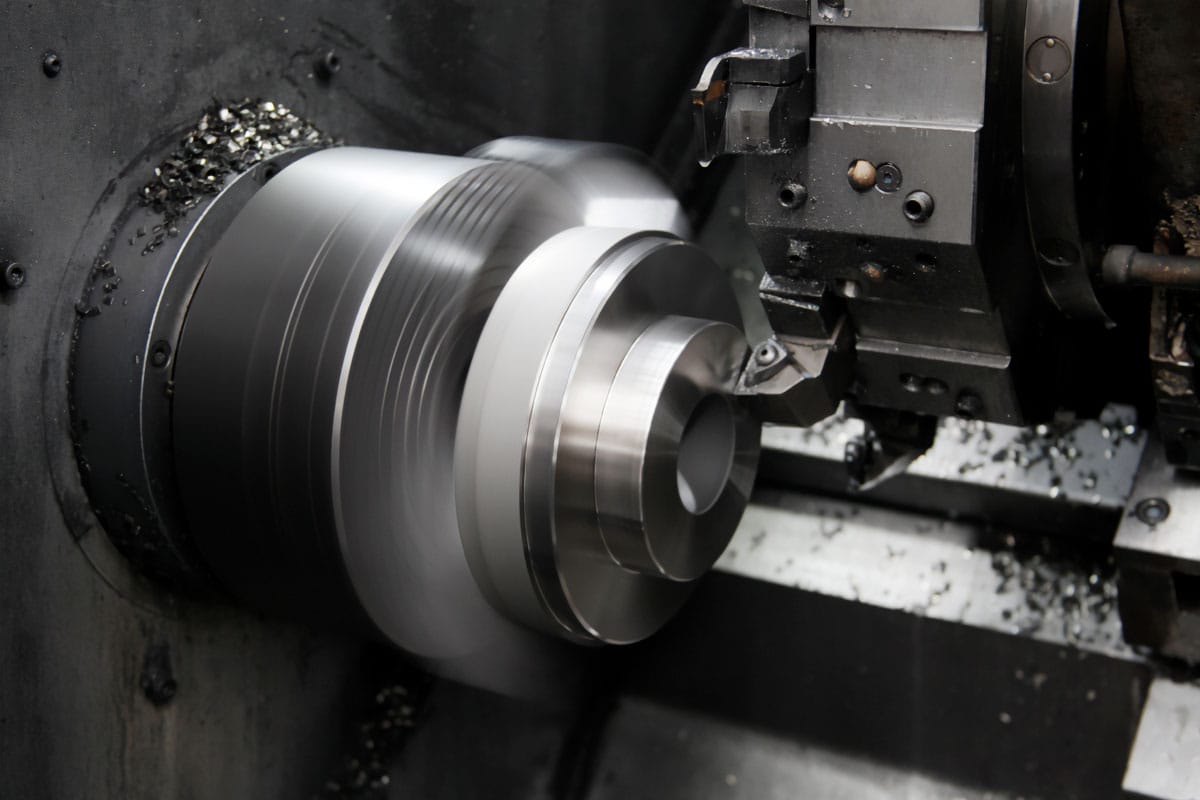

Präzises Drehen komplexer Formen

CNC-Drehen bei CNC Partner umfasst rotierende Elemente mit komplexer Geometrie. Maschinen fertigen Gewinde, Nuten und Kegel mit Mikrometertoleranzen. Die Innenbearbeitung erreicht Tiefen von mehreren hundert Millimetern. Angetriebene Werkzeuge ermöglichen Fräsen während des Drehens.

Der Prozess nutzt CAM-Software zur Simulation der Werkzeugwege. Dies verhindert Kollisionen vor Produktionsbeginn. Materialien von Stahl bis Kunststoff werden in einer Aufspannung bearbeitet. Maßhaltigkeit garantiert Qualität bei Serien von tausenden Stück.

Vorteile des Drehprozesses:

• Hohe Oberflächengenauigkeit bis Ra 0,63 Mikrometer
• Kurze Zykluszeit dank optimierter Strategien
• Minimale Materialabfälle durch präzise Programmierung
• Bearbeitbarkeit bis zu einer Härte von 54 HRC

Leistungsspektrum der CNC Partner Bearbeitungsdienste

Das Angebot umfasst CNC-Fräsen an Maschinen mit Arbeitsbereichen bis zu 1700 Millimetern. Draht-Erodieren WEDM schneidet Bauteile mit Härten bis zu 64 HRC. CNC-Schleifen sorgt für Oberflächen mit außergewöhnlich glatter Ausführung. Drehen wird mit anderen Operationen für komplette Bauteile kombiniert.

Das Unternehmen realisiert Prototypen sowie Serienfertigung. Ein individueller Ansatz passt den Prozess an die Kundenbedürfnisse an. Die Qualitätskontrolle umfasst Messungen in jedem Stadium. Lieferungen erreichen schnell europäische Abnehmer.

Der Maschinenpark wird ständig modernisiert. Neue Geräte erhöhen Effizienz und Präzision. Mitarbeiter durchlaufen regelmäßige technologische Schulungen. Engagement für Entwicklung sichert die Umsetzung anspruchsvoller Aufträge.

Die Präzision der Dienstleistungen führt zu Zuverlässigkeit der montierten Baugruppen. Schnelle Ausführung verkürzt die Markteinführungszeit des Produkts. Flexibilität erlaubt Änderungen während der Produktion. Hohe Qualität minimiert Reklamationen und Nachbearbeitungskosten.

Aufträge werden hinsichtlich optimaler Strategien analysiert. Technologische Beratung unterstützt bei Material- und Toleranzauswahl. Langfristige Zusammenarbeit schafft stabile Geschäftsbeziehungen. Auszeichnungen für Innovation bestätigen die Position des Unternehmens.

Nehmen Sie Kontakt mit CNC Partner auf, um eine Angebotsanfrage für CNC-Drehdienstleistungen zu erhalten. Prüfen Sie die Verfügbarkeit von Terminen und besprechen Sie Projektdetails. Bestellen Sie eine technologische Beratung für komplexe Bauteile.

Maßgenauigkeit und Oberflächenqualität bei komplexen Bauteilen

Die Genauigkeit der CNC-Bearbeitung übertrifft deutlich die Möglichkeiten konventioneller Methoden. Moderne Drehmaschinen erreichen eine Wiederholgenauigkeit der Positionierung unter 2 Mikrometern. Die Kontrolle der Umgebungstemperatur stabilisiert die linearen Maße der Maschine. Kompensationssysteme korrigieren geometrische Konstruktionsfehler.

Die Oberflächenqualität hängt von vielen zusammenwirkenden technologischen Faktoren ab. Die Schnittgeschwindigkeit beeinflusst die Temperatur im Werkzeugkontaktbereich. Der Vorschub bestimmt die theoretische Höhe der Oberflächenrauheit. Der Zustand der Schneide hat direkten Einfluss auf die Rauheit.

Kontrollmessungen werden während und nach Abschluss der Bearbeitung durchgeführt. Messsonden an der Maschine überprüfen kritische Maße. Festgestellte Abweichungen führen zu automatischer Werkzeugkorrektur. Fortschrittliche Systeme lernen die Charakteristik des jeweiligen Materials.

Erreichen von Rauheiten vergleichbar mit der Feinbearbeitung

Die Standard-Drehbearbeitung erzielt eine Oberflächenrauheit von Ra 1,6 – 3,2 μm. Die Optimierung der Parameter ermöglicht Werte von Ra 0,8 μm. Präzisions-Finishing-Bearbeitung realisiert eine Rauheit von Ra 0,4 μm oder weniger. Oberflächen mit einer Qualität von Ra 0,04 μm nähern sich dem Spiegeleffekt an.

Ein kleiner Eckradius des Schneidplattenwerkzeugs hinterlässt feinere Spuren auf der Oberfläche. Typische Radien liegen bei 0,4 bis 1,2 mm für die Schruppbearbeitung. Das Finish erfordert Platten mit einem Radius von 0,1 – 0,2 mm. Die Sprödigkeit kleiner Radien beschränkt deren Einsatz auf weiche Materialien.

Ein Kühlmittel mit geeigneter chemischer Zusammensetzung verbessert die Oberflächenqualität. Öl-Emulsionen bilden einen dünnen Schmierfilm auf der Schneide. Die Reibungsreduzierung verringert die Erwärmung des bearbeiteten Materials. Moderne Kühlmittel enthalten EP-Zusätze, die den Werkzeugverschleiß reduzieren.

Einhalten von Toleranzen im Bereich von Hundertsteln eines Millimeters

Maßtoleranzen legen den zulässigen Abweichungsbereich vom Nennmaß fest. CNC-Drehmaschinen erreichen standardmäßig Toleranzen IT7 – IT8 ohne besondere Maßnahmen. Präzisionsmaschinen erzielen die Klasse IT6 bei entsprechender Kontrolle der Bedingungen. Toleranzen IT5 erfordern Temperaturstabilisierung sowie fortschrittliche Kompensation.

Die Auflösung des Messsystems der Maschine sollte zehnmal höher sein als die geforderte Genauigkeit. Lineare Encoder mit einer Auflösung von 0,1 Mikrometer werden zum Standard. Die thermische Kompensation korrigiert lineare Längenänderungen der Bauteile. Die Temperatur der Produktionshalle wird bei 20 °C plus minus 2 °C gehalten.

Die automatische Maßkorrektur erfolgt durch eine Kontrollmessung nach Abschluss des Vorgangs. Eine Tastsonde misst den tatsächlichen Durchmesser des bearbeiteten Teils. Die Differenz zwischen gemessenem und programmiertem Maß führt zur Verschiebung des Nullpunkts. Weitere Teile werden unter Berücksichtigung der registrierten Korrektur gefertigt.

Maßhaltigkeit in der Serienproduktion komplexer Bauteile

Die Serienproduktion erfordert eine hohe Wiederholgenauigkeit aller Maße zwischen den einzelnen Teilen. Die Standardabweichung darf ein Drittel des Toleranzfeldes nicht überschreiten. Die Prozessstabilität wird durch SPC-Kontrollkarten überwacht. Erkannte Trends ermöglichen eine präventive Korrektur vor Überschreiten der Grenzwerte.

Der Verschleiß der Schneidwerkzeuge verursacht einen allmählichen Drift der Maße bearbeiteter Teile. Die Überwachung des Werkzeugzustands prognostiziert den Zeitpunkt eines notwendigen Plattenwechsels. Kraft- und Schwingungssensoren erfassen Änderungen im Zerspanungsverhalten. Ein plötzlicher Signalanstieg weist auf Beschädigung oder Ausbruch der Schneide hin.

Faktoren, die die Wiederholgenauigkeit in der Serienproduktion beeinflussen:

• Stabilität der mechanischen Eigenschaften des Einsatzmaterials
• Einheitliche thermische Bedingungen im Produktionsbereich
• Regelmäßige Wartung und Kalibrierung der Maschinen
• Qualität der Schneidwerkzeuge von bewährten Lieferanten
• Erfahrung des Bedieners im Umgang mit dem jeweiligen Drehmaschinenmodell

Das erste Teil einer Serie durchläuft eine umfassende Kontrolle aller Maße. Die Überprüfung bestätigt die Richtigkeit des vorbereiteten Bearbeitungsprogramms. Weitere Teile werden stichprobenartig gemäß Prüfplan kontrolliert. Die Messfrequenz hängt von der Kritikalität des jeweiligen Maßmerkmals ab.

Qualitätskontrolle mittels messsystemintegrierter Drehmaschine

Messeinheiten, die im Revolverkopf montiert sind, führen Messungen ohne Demontage des Werkstücks durch. Das Berühren der Oberfläche erzeugt ein Signal, das vom Steuerungssystem erfasst wird. Die Messgenauigkeit an der Maschine erreicht Werte von 2 bis 5 Mikrometern – ausreichend präzise für die meisten industriellen Anwendungen.

Laserscanner erfassen berührungslos das Profil der bearbeiteten Oberfläche. Die Punktdichte kann mehrere hundert pro Millimeter übersteigen. Der Vergleich mit dem CAD-Modell erkennt kleinste Konturabweichungen. Die grafische Visualisierung erleichtert die Identifikation problematischer Bereiche.

Bildverarbeitungssysteme analysieren die Oberflächenqualität anhand von Bildern einer Digitalkamera. Erkennungsalgorithmen detektieren Kratzer und Bearbeitungsungenauigkeiten. Die automatische Klassifizierung sortiert die Teile nach Qualitätsklassen. Eine vollständige fotografische Dokumentation verbleibt in der Produktionsdatenbank.

Tipp: Die Integration von Messsystemen mit der Drehmaschine verkürzt die Zykluszeit und eliminiert Transportfehler. Die Investition amortisiert sich bei der Serienfertigung von Teilen mit hohen Qualitätsanforderungen.

FAQ: Häufig gestellte Fragen

Welche Materialien können an CNC-Drehmaschinen zur Herstellung komplexer Teile bearbeitet werden?

Numerisch gesteuerte Drehmaschinen arbeiten mit Baustählen sowie rostfreien Stählen. Aluminiumlegierungen zeichnen sich durch ausgezeichnete Zerspanbarkeit bei hohen Geschwindigkeiten aus. Messing ermöglicht dank seiner natürlichen selbstschmierenden Eigenschaften eine schnelle Bearbeitung. Kupfer und Bronze finden Anwendung in elektrischen Bauteilen, die Leitfähigkeit erfordern.

Schwer zerspanbare Materialien erfordern Spezialwerkzeuge und optimierte Parameter. Titanlegierungen benötigen Kühlung unter hohem Druck sowie eine scharfe Schneidekante. Technische Kunststoffe werden bei reduzierten Vorschubgeschwindigkeiten bearbeitet. Jedes Material verlangt einen anderen technologischen Ansatz, um optimale Ergebnisse zu erzielen.

Hauptgruppen der zu bearbeitenden Materialien:

• Kohlenstoffstähle mit einem Kohlenstoffgehalt von 0,2 bis 0,8 Prozent
• Austenitische rostbeständige Edelstähle
• Aluminiumlegierungen der Serien 2000, 6000 und 7000
• Automatenmessing mit Bleizusatz für bessere Zerspanbarkeit
• Thermoplastische Kunststoffe wie PEEK und POM

Wie lange dauert die Herstellung eines komplexen Teils an einer CNC-Drehmaschine?

Die Bearbeitungszeit hängt direkt von der Komplexität der Geometrie und den geforderten Toleranzen ab. Einfache zylindrische Elemente entstehen innerhalb von 5 bis 15 Minuten. Teile mit Gewinden, Nuten und Durchmesseränderungen benötigen zwischen 30 und 90 Minuten. Komplexe Getriebewellen können mehrere Stunden präziser Bearbeitung erfordern.

Die Programmierphase stellt einen wesentlichen Bestandteil der Gesamtbearbeitungszeit dar. Die Erstellung des Steuerungscodes für einfache Teile dauert etwa eine Stunde. Komplexe Geometrien erfordern sogar mehrere Stunden Programmierarbeit. Die Simulation des Prozesses sowie die Optimierung der Werkzeugwege verlängern die Produktionsvorbereitung. Die Serienproduktion amortisiert den Zeitaufwand durch Wiederholbarkeit ohne zusätzliche Programmierung.

Welche Fähigkeiten sind für die Programmierung komplexer Teile an CNC-Drehmaschinen erforderlich?

Der Programmierer muss die Maschinensprachen G- und M-Codes beherrschen. Die Fähigkeit zur Interpretation technischer Zeichnungen ist grundlegend für eine korrekte Bearbeitung. Kenntnisse über Materialeigenschaften helfen bei der Auswahl optimaler Zerspanungsparameter. Der Umgang mit CAD- und CAM-Systemen beschleunigt die Erstellung komplexer Steuerungsprogramme.

Mathematik und räumliche Geometrie sind unerlässlich für Berechnungen der Werkzeugwege. Praktische Erfahrung ermöglicht es, Probleme vor Beginn der Bearbeitung vorherzusehen. Problemlösungsfähigkeiten erlauben es, auf unerwartete Produktionssituationen zu reagieren. Schulungen dauern je nach Fortgeschrittenheitsgrad zwischen einigen Monaten und zwei Jahren.

Berufliche Zertifizierungen erhöhen die Qualifikationen:

• CNC-Maschinenbediener für die Grundbedienung
• CNC-Programmierer für die Erstellung fortgeschrittener Codes
• Zerspanungstechnologe für die Prozessplanung
• Qualitätskontrolleur für Maßprüfungen

Worin unterscheiden sich die Möglichkeiten von Standard-CNC-Drehmaschinen von mehrachsigen Systemen?

Standardmäßige zweiachsige Drehmaschinen fertigen ausschließlich symmetrische rotationsförmige Konturen. Mehrachsige Systeme ermöglichen das Fräsen ebener Flächen während des Drehens. Die zusätzliche Y-Achse erlaubt das Bohren außerhalb der Drehachse. Die C-Achse indexiert die Spindel zur präzisen Anordnung der Elemente am Umfang.

Dreh-Fräszentren kombinieren Operationen, wodurch ein Umspannen des Werkstücks entfällt. Die Fertigung des kompletten Teils erfolgt in einer einzigen Spannvorrichtung. Die Genauigkeit steigt durch den Wegfall von Positionierungsfehlern zwischen Maschinen. Die Anschaffungskosten eines mehrachsigen Zentrums übersteigen die einer Standarddrehmaschine um mehrere hundert Prozent.

Wann ist ein Bauteil zu komplex für die CNC-Drehbearbeitung?

Formen ohne Achsensymmetrie überschreiten die Möglichkeiten des Drehens. Bauteile, die gleichzeitig an fünf Seiten bearbeitet werden müssen, erfordern andere Technologien. Unterschnitte, die entgegengesetzt zur Werkzeugzugänglichkeit liegen, sind unerreichbar. Innere Taschen mit einem Tiefen-zu-Breiten-Verhältnis über 8:1 sind praktisch nicht realisierbar. Geometrien mit scharfen Innenwinkeln benötigen EDM oder andere unkonventionelle Verfahren.

Schlanke Wellen mit einem Längen-Durchmesser-Verhältnis über 15:1 bereiten Schwierigkeiten. Schwingungen während der Bearbeitung verhindern das Einhalten der geforderten Toleranzen. Dünne Wandstärken unter 0,6 mm bei Metallen verformen sich unter Krafteinwirkung. Materialien mit Härten über 55 HRC erfordern Schleiftechnologien statt Drehen.

Zusammenfassung

CNC-Drehen ermöglicht die Fertigung sehr komplexer Bauteile mit präziser Geometrie. Moderne Maschinen vereinen Drehen und Fräsen in einem Gerät. Maßgenauigkeiten erreichen Hundertstel Millimeter bei entsprechender Prozesskontrolle. Die Automatisierung garantiert Wiederholgenauigkeit in der Serienproduktion.

Technologische Grenzen ergeben sich hauptsächlich aus der Steifigkeit des Maschinenaufbaus. Schlanke Bauteile benötigen zusätzliche Stützvorrichtungen während der Bearbeitung. Einige Unterschnitte liegen außerhalb der Reichweite standardmäßiger Schneidwerkzeuge. Konstruktionen unter Berücksichtigung der Fertigungsmöglichkeiten vereinfachen die Herstellung.

Die Entwicklung mehrachsiger Technologien erweitert kontinuierlich das Spektrum realisierbarer Formen. Dreh-Fräszentren fertigen komplette Bauteile in einer einzigen Spannvorrichtung. Die Integration von Messsystemen in Maschinen verkürzt die Produktionszyklen erheblich. Die Industrie der Zukunft wird noch höhere Anforderungen an Komplexität und Präzision stellen.

Quellen:

1. https://pl.wikipedia.org/wiki/Toczenie_sterowane_numerycznie
2. https://en.wikipedia.org/wiki/CNC_turning
3. https://www.researchgate.net/publication/CNC_Turning_Technology
4. https://ieeexplore.ieee.org/document/CNC_machining_precision
5. https://www.sciencedirect.com/science/article/CNC_lathe_capabilities
6. https://www.mdpi.com/journal/materials/CNC_obrobka_skrawaniem
