Jedes neue Metallprodukt durchläuft die Prototypenphase, bevor es in die Produktionslinie geht. Die Prototypenfertigung von Metallteilen ist ein Prozess, der es ermöglicht zu überprüfen, ob ein Entwurf so funktioniert, wie es die Ingenieure vorgesehen haben. Fehler, die in dieser Phase entdeckt werden, kosten um ein Vielfaches weniger als Fehler in der Serienproduktion.
Unter den verfügbaren Methoden zur Herstellung von Prototypen nimmt die CNC-Bearbeitung im Ingenieurbüro durchweg den ersten Platz ein. Numerisch gesteuerte Maschinen ermöglichen die Herstellung eines vollwertigen Metallteils mit identischen Eigenschaften wie das Zielprodukt. Keine andere Technik vereint Präzision, Wiederholbarkeit und Freiheit bei der Materialauswahl so effektiv.
Der folgende Artikel erklärt, warum der Prozess der Erstellung von Metallprototypen fast immer mit der CNC-Bearbeitung beginnt, wann es sich lohnt, ergänzende Methoden anzuwenden und wie der gesamte Zyklus vom Entwurf bis zum fertigen Teil aussieht.
Was ist die Prototypenfertigung von Metallteilen und warum ist sie wichtig
Die Prototypenfertigung ist die Phase zwischen Entwurf und Produktion. Ein physisches Teil ermöglicht die Überprüfung von Form, Passung und Funktion des Produkts unter realen Bedingungen. Ohne Prototyp bleibt jede Designentscheidung nur Theorie auf dem Computerbildschirm.
Metalle sind das Prototypenmaterial der Wahl in Branchen, die hohe mechanische Festigkeit, Temperaturbeständigkeit oder präzise Passungen erfordern. Dies gilt für die Luftfahrt-, Automobil-, Medizin- und Energieindustrie.
Die Rolle des Prototyps im Entwurfsprozess eines Produkts
Der Prototyp dient als physischer Test der Konzeption. Ingenieure montieren ihn mit anderen Komponenten, belasten ihn und prüfen, ob die Geometrie korrekt ist. Jede Abweichung wird sichtbar, bevor die kostspielige Produktionsausrüstung in Betrieb genommen wird.
Der Entwurfsprozess endet selten mit der ersten Version. Die meisten Industrieprodukte durchlaufen zwei bis fünf Prototypeniterationen, bevor der Entwurf für die Produktion freigegeben wird. Die schnelle Herstellung aufeinanderfolgender Versionen verkürzt die gesamte Markteinführungszeit.
Ein Metallprototyp dient auch der Dokumentation. Ein physisches Teil dient als Referenzpunkt für die Qualitätskontrolle und die Zulieferer von Komponenten. Ein präzise gefertigtes Modell reduziert das Risiko von Kommunikationsfehlern in der gesamten Lieferkette.
Material- und Maßanforderungen bei Metallprototypen
Ein Metallprototyp muss die Materialeigenschaften des Endprodukts so genau wie möglich widerspiegeln. Stahl, Aluminium, Titan oder Messing unterscheiden sich in Steifigkeit, Gewicht und Verhalten unter Last. Der Ersatz des richtigen Metalls durch Kunststoff oder ein weiches Alternativmaterial verfälscht die Testergebnisse.
Die Maßanforderungen von Prototypen sind in der Regel die gleichen wie bei der Serienproduktion. Passungstoleranzen, Oberflächenrauheit und Formgenauigkeit müssen der technischen Dokumentation entsprechen. Abweichungen in der Prototypenphase führen zu falschen Schlussfolgerungen während der Funktionstests.
Die häufigsten Konstruktionsfehler, die in der Prototypenphase entdeckt werden
Ein Prototyp deckt Fehler auf, die in der CAD-Dokumentation nicht sichtbar sind.
Die häufigsten Mängel, die beim Testen eines physischen Teils entdeckt werden, sind:
- falsche Abmessungen der Montagelöcher und geringfügige Positionsabweichungen
- zu dünne Wände, die sich unter Last verformen
- fehlerhafte Passungen von Führungen, Bolzen und Buchsen
- unzureichende Übergangsradien, die zu Spannungskonzentrationen führen
- geometrische Konflikte, die die Montage von Baugruppen verhindern
Jeder der aufgeführten Fehler kann in der CAD-Software innerhalb weniger Stunden behoben werden. Die Korrektur desselben Mangels nach Inbetriebnahme der Spritzgussform oder der Schmiedematrize dauert Wochen und verschlingt erhebliche Ressourcen. Die frühzeitige Erkennung eines Problems ist daher für das gesamte Projekt von enormem Wert.
Ein Teil der Fehler resultiert aus Vereinfachungen, die bei der dreidimensionalen Modellierung angewendet werden. Ingenieure lassen manchmal Montageabstände weg oder berücksichtigen keine Schweißverformungen. Ein physischer Prototyp konfrontiert das Design mit der Realität.
CNC-Bearbeitung als Ausgangspunkt für Metallprototypen
Die CNC-Bearbeitung dominiert die Prototypenfertigung aus mehreren spezifischen Gründen. Numerisch gesteuerte Maschinen arbeiten direkt auf vollwertigen Metallen, und ihre Programmierung erfordert lediglich eine CAD- oder CAM-Datei. Es ist nicht notwendig, Formen, Matrizen oder zusätzliches Werkzeug zu erstellen.
Die Lieferzeit für den ersten Prototyp im CNC-Verfahren beträgt je nach Komplexität der Geometrie ein bis mehrere Arbeitstage. Im Vergleich dazu erfordern traditionelle Gussverfahren wochenlange Vorbereitung. Dieser Unterschied bestimmt das Tempo des gesamten Designprozesses.
Maßgenauigkeit und enge Toleranzen bei der CNC-Bearbeitung
Die Standard-CNC-Metallbearbeitung erreicht Maßtoleranzen im Bereich von ±0,127 mm, und fortschrittliche Bearbeitungszentren erzielen Toleranzen von ±0,01 mm. Solche Werte erreicht der 3D-Druck in Metallen oder der Sandguss im Prototypen-Stadium nicht.
Hohe Wiederholgenauigkeit ist ebenso wichtig wie die Genauigkeit selbst. Nachfolgende Exemplare, die auf demselben Bearbeitungszentrum nach denselben Programmen gefertigt werden, weisen identische Abmessungen auf. Dadurch können Testergebnisse zwischen verschiedenen Prototypenversionen verglichen werden.

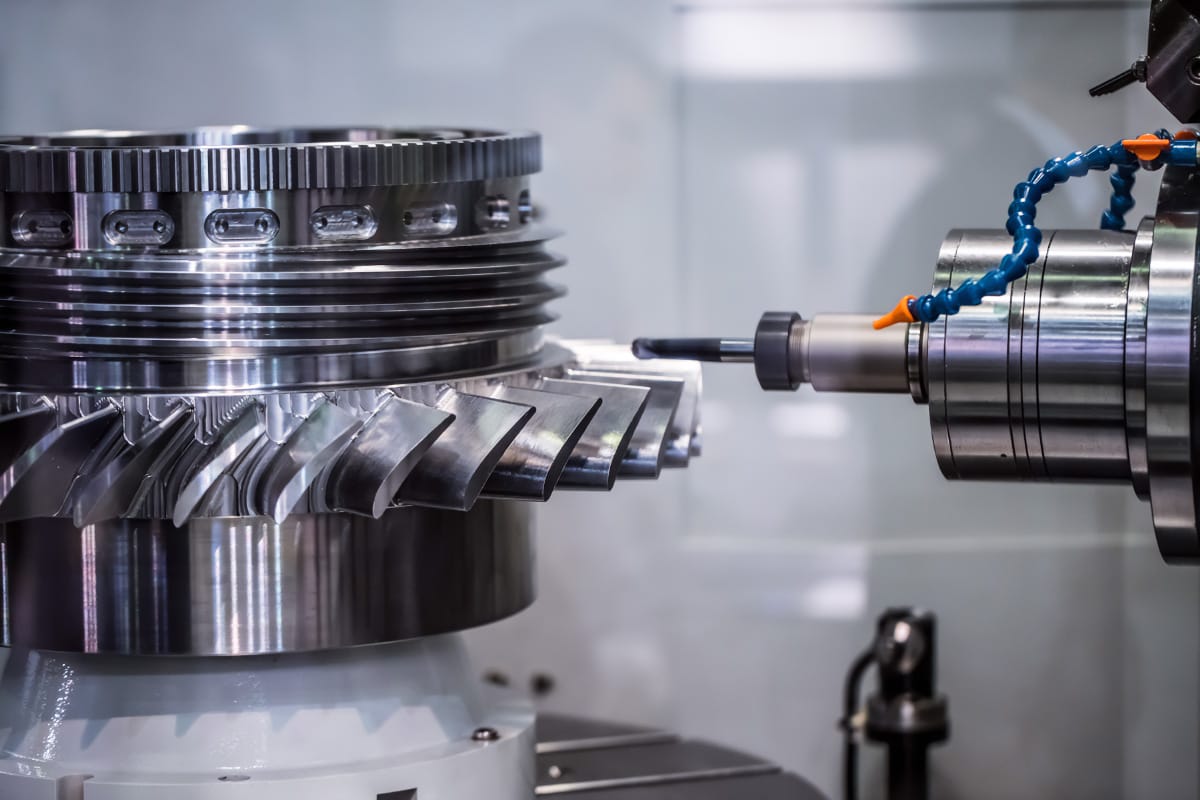

CNC-Maschinen arbeiten gleichzeitig in mehreren Achsen, was die Bearbeitung komplexer Oberflächen ohne Änderung der Spannvorrichtung ermöglicht. Eine geringere Anzahl von Operationen führt zu einer geringeren Akkumulation von Maßfehlern.
Materialübereinstimmung des Prototypen mit dem Produktionsmaterial
Die CNC-Bearbeitung verarbeitet alle Metalle, die in der Serienfertigung verwendet werden: Aluminium, Kohlenstoffstahl, Edelstahl, Titan, Messing und Kupfer. Ein Prototyp aus der richtigen Legierung hat die gleiche Dichte, Elastizitätsmodul und Wärmeleitfähigkeit wie das Endprodukt.
Die Materialübereinstimmung eliminiert das Risiko von Extrapolationsfehlern. Wenn ein Festigkeitstest an einem Aluminiumprototypen durchgeführt wurde, beziehen sich die Ergebnisse ausschließlich auf Aluminium. Der Materialwechsel in der Serienfertigung erfordert erneute Tests und Zertifizierungen, was das Projekt erheblich verlängert.
Schnelle Umsetzung vom CAD-Modell zum fertigen Teil
Der Übergang von der CAD-Datei zum fertigen Prototypen dauert bei der CNC-Bearbeitung nur minimale Zeit. Der Programmierer bereitet die Werkzeugwege in der CAM-Software vor, und die Maschine beginnt fast sofort mit der Arbeit. Die Schrittfolge ist kurz und übersichtlich:
Schritte zur Realisierung eines CNC-Prototypen
- Überprüfung des CAD-Modells auf Herstellbarkeit
- Auswahl des Materials und des Halbzeugformats
- Programmierung der Werkzeugwege im CAM-System
- Befestigung des Materials auf dem Maschinentisch
- Schrupp- und Schlichtbearbeitung
- Kontrollmessung und Bewertung der Übereinstimmung mit der Dokumentation
Jeder dieser Schritte dauert Stunden, nicht Wochen. Bei einfachen Geometrien ist der gesamte Zyklus sogar an einem einzigen Arbeitstag abgeschlossen. Eine so kurze Durchlaufzeit ermöglicht die Durchführung mehrerer Prototypiterationen innerhalb einer Woche.
CNC-Fräsen und CNC-Drehen bei der Erstellung komplexer Geometrien
CNC-Fräsen wird zur Herstellung von Bauteilen mit flachen und räumlichen Oberflächen, Taschen, Rippen und Bohrungen eingesetzt. Mehrachsige Fräszentren bearbeiten komplexe Formen ohne mehrfaches Umspannen des Werkstücks. Dies gilt für Gehäuse, Halterungen, Ventilblöcke und ähnliche Teile.
CNC-Drehen ist die bevorzugte Methode für rotationssymmetrische Teile. Wellen, Buchsen, Flansche und Lagerbuchsen werden durch Drehen und nicht durch Fräsen hergestellt, was die Bearbeitungszeit verkürzt und die Oberflächenqualität verbessert. Moderne Dreh-Fräs-Zentren vereinen beide Operationen in einer einzigen Aufspannung.
Die gemeinsame Anwendung beider Methoden eliminiert die Notwendigkeit, das Werkstück zwischen den Maschinen zu transportieren. Ein Prototyp eines komplexen Mechanismus, der gedrehte und gefräste Teile kombiniert, wird auf einer Maschine in einem einzigen Zyklus hergestellt.
Wann CNC-Bearbeitung nicht ausreicht und welche Methoden sie ergänzen
CNC-Bearbeitung bewältigt die überwiegende Mehrheit der Geometrien, die bei Metallprototypen vorkommen. Es gibt jedoch Fälle, in denen die konventionelle Zerspanung physikalischen Einschränkungen unterliegt. Enge Schlitze, sehr kleine Eckenradien oder Anforderungen an die Oberflächenrauheit unter Ra 0,2 μm erfordern oft den Einsatz ergänzender Methoden.
Draht-Erodieren WEDM bei Bauteilen mit sehr engen Schlitzen
Draht-Erodieren WEDM entfernt Material durch elektrische Entladungen zwischen dem Drahtelektroden und dem zu bearbeitenden Metall. Der Draht hat einen Durchmesser von 0,02 bis 0,5 mm, was das Ausschneiden von Schlitzen und Konturen mit einer Breite ermöglicht, die für klassische Fräser nicht zugänglich ist.
Diese Methode erzeugt keine Schnittkräfte, sodass dünne Wände oder empfindliche Elemente nicht verformt werden. Die Bearbeitungsgenauigkeit von WEDM liegt im Bereich von ±0,02 bis ±0,001 mm. Die Oberflächenrauheit nach mehreren Durchgängen ist mit den Ergebnissen des Schlichtschleifens vergleichbar.
Draht-Erodieren eignet sich besonders zum Ausschneiden von Stempeln, Matrizen, Zahnrädern mit kleinem Modul und Teilen aus schwer zu bearbeitenden Materialien wie Nickellegierungen oder Hartmetallen. Die Härte des Materials hat keinen Einfluss auf die Möglichkeiten der Methode, solange das Material elektrisch leitfähig ist.
CNC-Schleifen für höchste Oberflächenqualität
CNC-Schleifen wird eingesetzt, wenn die Anforderungen an Rauheit und Maßtoleranzen die Möglichkeiten des Fräsens oder des Schlichtdrehens übersteigen. CNC-Schleifmaschinen erreichen Rauheiten von unter 0,4 μm Ra und Formtoleranzen im Mikrometerbereich. Dies gilt für Dichtflächen, Führungen und Lagerungen von Präzisionslagern.
Beim Schleifen werden sehr geringe Materialzugaben abgetragen, daher geht dem Schleifen immer eine spanende Bearbeitung voraus. Die Abfolge Fräsen oder Drehen und anschließend Schleifen ermöglicht die Erzielung aller geforderten geometrischen Parameter gemäß der Dokumentation. Die Entfernung von Eigenspannungen nach dem Härten ist vor dem Schleifen notwendig, um thermische Verformungen der Teile zu vermeiden.
Vergleich der Bearbeitungsverfahren für Prototypen-Anforderungen
Die Wahl des Verfahrens hängt von der Geometrie, der geforderten Genauigkeit und der Art des Materials ab. Die folgende Tabelle vergleicht die Parameter der drei wichtigsten Verfahren, die bei Metallprototypen eingesetzt werden.
| Merkmal | CNC-Fräsen und -Drehen | Draht-Erodieren WEDM | CNC-Schleifen |
|---|---|---|---|
| Typische Maßtoleranz | ±0,05–0,127 mm | ±0,001–0,02 mm | ±0,001–0,005 mm |
| Minimale Schnittbreite | ~0,5 mm | ~0,03 mm | nicht anwendbar |
| Rauheit Ra | 0,4–3,2 μm | 0,4–1,6 μm | 0,05–0,4 μm |
| Schwer zerspanbare Materialien | eingeschränkt | ja (leitfähige Metalle) | ja |
| Vorbereitungszeit | kurz | mittel | kurz |
Die Gegenüberstellung zeigt, dass sich die Methoden gegenseitig ergänzen. Die meisten Metallprototypen werden hauptsächlich durch CNC-Fräsen oder -Drehen hergestellt, während Drahterodieren und Schleifen dort eingesetzt werden, wo die konventionelle Zerspanung die technischen Anforderungen nicht erfüllt.
Hinweis: Überprüfen Sie vor der Beauftragung eines Prototyps die Dokumentation auf Toleranzen unter ±0,02 mm und Spalte, die schmaler als 0,5 mm sind. Solche Elemente erfordern eine Ergänzung der CNC-Bearbeitung durch WEDM oder CNC-Schleifen, was in der Planungsphase berücksichtigt werden muss.
Präzise CNC-Metallbearbeitung vom Prototyp bis zur Serienfertigung bei CNC Partner
Das Unternehmen CNC Partner entstand aus der Fusion zweier spezialisierter Einheiten: FPH Rybacki mit fast dreißig Jahren Erfahrung in der Zerspanung und KamTechnologia, das sich auf die Optimierung von Dreh- und Fräsprozessen konzentriert. Das Ergebnis dieser Fusion ist ein Produktionsbetrieb mit einem modernen Maschinenpark und einem breiten Spektrum an Metallbearbeitungsdienstleistungen.
Das Unternehmen bedient Kunden aus Polen und vielen europäischen Ländern, darunter Frankreich, Deutschland, Dänemark, die Schweiz und Belgien. Es realisiert sowohl Prototypen einzelner Elemente als auch Serienfertigungen im Tausenderbereich. Die Angebotserstellung erfolgt innerhalb von zwei bis achtundvierzig Stunden, und die Lieferzeit liegt zwischen drei und fünfundvierzig Werktagen.
Metallbearbeitungsdienstleistungen bei CNC Partner
CNC Partner bietet vier Hauptdienstleistungen an, die sich gegenseitig ergänzen und den vollen Umfang der technologischen Anforderungen bei der Erstellung von Prototypen und Serienbauteilen abdecken:
CNC-Metallbearbeitungsdienstleistungen:
- CNC-Fräsen – präzise Bearbeitung von flachen und räumlichen Elementen, komplexen Formen, Taschen und Bohrungen mit Toleranzen von bis zu wenigen Mikrometern; Fräszentren bedienen Arbeitsbereiche bis 1700 × 900 × 800 mm
- CNC-Drehen – Bearbeitung von rotationssymmetrischen Elementen wie Wellen, Buchsen, Flanschen und Lagerbohrungen; Bearbeitung von Stahl bis zu einer Härte von 54 HRC möglich
- CNC-Schleifen – Endbearbeitungsmethode, die eine Oberflächenrauheit von Ra unter 0,4 μm und enge Formtoleranzen gewährleistet; wird bei Dichtungs-, Führungs- und Formelementen eingesetzt
- Draht-Erodieren WEDM – funkenerosive Bearbeitung mit einer Toleranz von bis zu 1 μm, geeignet für die Bearbeitung von Werkzeugstählen bis zu einer Härte von 64 HRC und die Erzielung scharfer Innenkanten, die mit Fräsern nicht erreichbar sind
Jede der genannten Methoden kann einzeln oder in einer einzigen Bestellung kombiniert werden. Fräsen und Drehen stellen in der Regel die Hauptbearbeitungsschritte dar, während CNC-Schleifen und Draht-Erodieren WEDM die Bearbeitung dort ergänzen, wo die Anforderungen an Präzision oder Geometrie die Möglichkeiten der klassischen Zerspanung übersteigen.
Von Kunden bestätigte Qualität
CNC Partner hat auf der Google-Plattform eine Bewertung von 5,0 in den Kundenbewertungen erhalten. Auftraggeber schätzen die pünktliche Ausführung, die individuelle Betreuung jedes Auftrags und die konsequente Qualitätskontrolle der fertigen Elemente. Das Unternehmen baut langfristige Kundenbeziehungen auf und unterstützt alle Phasen der Auftragsabwicklung, von der Angebotserstellung über die Bearbeitung bis zur Lieferung.
Es ist erwähnenswert, dass CNC Partner 2006 auf dem Internationalen Gasforum in Warschau den Innovationspreis erhalten hat. Das Unternehmen besitzt Patente für ausgewählte Produkte, was seine technischen Kompetenzen und seine Fähigkeit zur Realisierung von Sonderprojekten bestätigt.
Für die Beauftragung eines Metallprototyps oder die Bestellung einer Serienfertigung laden wir Sie ein, sich mit CNC Partner in Verbindung zu setzen. Auf der Website des Unternehmens finden Sie ein Angebotsformular, auf dem Sie die Auftragsbedingungen prüfen und eine technische Beratung mit dem Spezialistenteam vereinbaren können.
Wie läuft der Prozess der Erstellung eines Metallprototyps im CNC-Verfahren ab
Die Herstellung eines Metallprototyps im CNC-Verfahren ist eine Abfolge eng miteinander verbundener Vorgänge. Jede Phase beeinflusst die Qualität und Genauigkeit des Endteils. Das Auslassen oder Vereinfachen eines Schritts erhöht das Risiko von Maßfehlern.
Erstellung der technischen Dokumentation und des digitalen Modells
Der Ausgangspunkt ist ein 3D-Modell im CAD-Format, ergänzt durch eine technische Zeichnung mit Toleranzen und Rauheitsanforderungen. Das Modell muss geometrisch vollständig und frei von topologischen Fehlern wie offenen Flächen oder überlappenden Körpern sein.
Der CNC-Programmierer analysiert das Modell auf technologische Machbarkeit. Er prüft, ob alle Flächen für die Werkzeuge zugänglich sind, welche minimalen Eckradien im Entwurf vorhanden sind und welche Bereiche eine Mehrachsenbearbeitung erfordern. Die frühzeitige Erkennung technologischer Schwierigkeiten verhindert Probleme während der eigentlichen Bearbeitung.
Das CAD-Modell wird dann in das CAM-Format konvertiert. Die Software generiert Werkzeugwege und übersetzt diese in den Maschinensteuerungscode. Die Qualität des CAM-Programms beeinflusst direkt die Bearbeitungszeit und den Oberflächenzustand des fertigen Teils.
Auswahl von Werkzeugen, Schnittparametern und Bearbeitungsstrategien
Die Werkzeugwahl hängt vom zu bearbeitenden Metall, der gewünschten Rauheit und der Geometrie des Teils ab. Für Aluminium werden Fräser mit hoher Zähnezahl und hohen Schnittgeschwindigkeiten verwendet. Edelstahl erfordert Werkzeuge mit verschleißfesten Beschichtungen und konservativere Vorschubparameter.
Schnittparameter beeinflussen die Maßhaltigkeit, die Rauheit und die Werkzeugstandzeit. Die Schruppbearbeitung arbeitet mit großen Schnitttiefen und schnellen Vorschüben, um überschüssiges Material schnell zu entfernen. Die Schlichtbearbeitung verwendet geringe Tiefen und langsamere Vorschübe, um die erforderliche Genauigkeit und Glätte zu erzielen.
Mehrachsige Strategien ermöglichen die Aufrechterhaltung eines konstanten Anstellwinkels des Werkzeugs auf komplexen Oberflächen. Ein konstanter Winkel führt zu gleichmäßiger Rauheit und geringerem Schneidenverschleiß. Prototypen mit komplexen räumlichen Formen erfordern Fünf-Achs-Zentren mit voller Interpolation.
Qualitätskontrolle und Validierung des fertigen Prototyps
Nach Abschluss der Bearbeitung durchläuft jedes Teil eine Maßkontrolle. Koordinatenmessgeräte (KMG) überprüfen die Abmessungen, die Form und die Lage aller wichtigen geometrischen Merkmale. Die Ergebnisse werden mit den Toleranzen der technischen Zeichnung verglichen.
Die Kontrolle umfasst auch die Bewertung der Oberflächenqualität. Ein Profilometer misst die Rauheit Ra und vergleicht sie mit den Anforderungen der Dokumentation. Dichtungsflächen und Lagerpassungen erfordern besondere Aufmerksamkeit, da ihr Zustand die Funktion des fertigen Produkts direkt beeinflusst.
Die Prototypvalidierung ist ein formeller Genehmigungsschritt. Ingenieure montieren das Teil mit anderen Baugruppen, führen Funktionstests durch und vergleichen die Ergebnisse mit den Entwurfszielen. Eventuelle Korrekturen führen zurück zur CAD-Modellierungsphase, und der Zyklus wiederholt sich, bis die vollständige Übereinstimmung erreicht ist.
Tipp: Berücksichtigen Sie bereits bei der Erstellung des CAD-Modells die Messpunkte für die CMM-Messung. Gut geplante Referenzpunkte verkürzen die Zeit für die Kontrollmessung und erhöhen die Wiederholbarkeit der Ergebnisse zwischen den einzelnen Prototyp-Iterationen.
FAQ: Häufig gestellte Fragen
Warum beginnt die Prototypenfertigung von Metallteilen mit CNC-Bearbeitung und nicht mit 3D-Druck?
Die CNC-Metallbearbeitung ermöglicht die Herstellung eines Prototyps aus dem eigentlichen Produktionsmaterial, sei es Stahl, Aluminium oder Titan. Der 3D-Druck von Metallen erfordert spezielle Geräte, eine lange Vorbereitung und liefert andere mechanische Eigenschaften als spanend bearbeitetes Metall.
Ein CNC-Prototyp verhält sich unter Last, bei hohen Temperaturen und bei Materialermüdung identisch wie das spätere Serienbauteil. Daher sind die an einem CNC-Prototyp durchgeführten Funktionstests zuverlässig und fließen direkt in die Designentscheidungen ein.
Welche Maßgenauigkeit kann bei der CNC-Bearbeitung von Metallprototypen erzielt werden?
Die Standard-CNC-Bearbeitung erreicht unter normalen Produktionsbedingungen Toleranzen im Bereich von ±0,05 bis ±0,127 mm. Fortschrittliche Bearbeitungszentren mit voller Mehrachseninterpolation erreichen bei ausgewählten Oberflächen bis zu ±0,01 mm.
Diese hohe Präzision ist entscheidend bei Prototypen, bei denen die Passungen von Lagern, Buchsen und Dichtungen der technischen Zeichnung entsprechen müssen. Jede Abweichung führt zu falschen Schlussfolgerungen bei Montage- und Funktionstests.
Welche Metalle eignen sich für die Prototypenfertigung mittels CNC?
Die CNC-Bearbeitung verarbeitet Aluminium, Kohlenstoffstahl, Edelstahl, Titan, Messing, Kupfer und Nickellegierungen. Jedes dieser Materialien hat unterschiedliche mechanische Eigenschaften und erfordert die Auswahl geeigneter Zerspanungsparameter und Werkzeuge mit entsprechenden Beschichtungen.
Aluminium ist die häufigste Wahl für erste Prototypen aufgrund der kurzen Bearbeitungszeit und der einfachen Zerspanbarkeit. Edelstahl und Titan werden dort eingesetzt, wo hohe Festigkeit oder Korrosionsbeständigkeit erforderlich ist. Die Materialauswahl sollte von Anfang an dem für die Serienproduktion geplanten Material entsprechen, da ein späterer Metallwechsel die Wiederholung von Tests und Zertifizierungen erfordert.
Wie lange dauert die Herstellung eines Metallprototyps mittels CNC?
Die Lieferzeit hängt von der Komplexität der Geometrie, der Anzahl der Operationen und dem gewählten Material ab. Einfache Aluminiumteile sind innerhalb von ein bis drei Werktagen nach Freigabe des CAD-Modells fertig.
Teile, die eine Fünf-Achsen-Bearbeitung, zusätzliches Schleifen oder Drahterodieren (WEDM) erfordern, können eine Woche oder länger dauern. Bei der Planung des Projektzeitplans sollten Sie die Zeit für die Kontrollmessung und mögliche Maßkorrekturen nach dem ersten Stück berücksichtigen. Schnelle Iterationen von CNC-Prototypen verkürzen die gesamte Markteinführungszeit des Produkts.
Wann wird beim Prototyping von Metallteilen Drahterodieren (WEDM) anstelle von CNC-Fräsen eingesetzt?
Drahterodieren (WEDM) ist unerlässlich, wenn die Geometrie des Teils Spalte mit einer Breite von weniger als etwa 0,5 mm oder Konturen mit sehr kleinen Eckradien aufweist, die für Fräser nicht zugänglich sind. Die Methode entfernt Material durch elektrische Entladungen, sodass die Härte des Metalls die Bearbeitungsmöglichkeiten nicht einschränkt.
WEDM erzeugt keine Bearbeitungskräfte, wodurch das Risiko von Verformungen dünner Wände oder empfindlicher Bauteile entfällt. Die Genauigkeit dieser Methode erreicht ±0,001 mm, und die Oberflächenrauheit nach mehreren Durchgängen ist mit Schleifergebnissen vergleichbar. Die Methode wird bei Stempeln, Matrizen und Zahnrädern mit kleinem Modul eingesetzt.
Wie sieht die Qualitätskontrolle eines fertigen Metallprototyps nach der CNC-Bearbeitung aus?
Nach Abschluss der Bearbeitung durchläuft jedes Teil eine Messung auf einer Koordinatenmessmaschine, CMM genannt. Das Gerät prüft die Abmessungen, die Form und die Lage aller wichtigen geometrischen Merkmale und vergleicht die Ergebnisse mit den Toleranzen der technischen Zeichnung.
Die Kontrolle umfasst auch die Bewertung der Oberflächenrauheit mit einem Profilometer. Besonderes Augenmerk wird auf Dichtflächen und Lagerpassungen gelegt. Nach positivem Messergebnis durchläuft der Prototyp Montage- und Funktionstests, und eventuelle Korrekturen kehren zur CAD-Modellphase zurück. Ein gut dokumentiertes Kontrollergebnis dient als Referenzpunkt für weitere Iterationen.
Zusammenfassung
Die Prototypenfertigung von Metallteilen im CNC-Verfahren kombiniert kurze Lieferzeiten, vollständige Materialkonformität und Maßhaltigkeit, die bei anderen Rapid-Prototyping-Methoden nicht verfügbar sind. Die Sequenz vom CAD-Modell zum physischen Teil dauert von wenigen Stunden bis zu wenigen Tagen, was schnelle Designiterationen ermöglicht. Ergänzende Methoden wie WEDM-Drahtschneiden und CNC-Schleifen erweitern die technologischen Möglichkeiten dort, wo konventionelles Zerspanen an Grenzen stößt.
Ein solider Metallprototyp ist eine Investition, die sich in Form von geringeren Modifikationskosten in späteren Phasen auszahlt. Fehler, die vor der Serienproduktion entdeckt werden, verursachen keine kostspieligen Werkzeugänderungen oder Ausfallzeiten. Daher bleibt CNC-Bearbeitung die erste und häufigste Wahl von Ingenieuren bei der Erstellung von Metallprototypen für Industrieprodukte.
