Warum ist Draht-EDM entscheidend für die Herstellung von Elektrofahrzeugen?

Die Automobilindustrie befindet sich derzeit im bedeutendsten Wandel seit Jahrzehnten. Elektrofahrzeuge erfordern Komponenten mit einer Präzision, die traditionelle Verbrennungsmotorlösungen übertrifft. Draht-Elektroerosionsbearbeitung (WEDM) ist zu einer wesentlichen Technologie für Hersteller geworden, die strenge Qualitätsstandards erfüllen wollen.

Dieses Verfahren nutzt elektrische Entladungen, um leitfähige Materialien zu formen. Der Elektrodendraht, oft aus Kupfer, berührt das Werkstück niemals physisch. Elektrische Funken mit Temperaturen von über 10.000 Grad Celsius schmelzen und verdampfen mikroskopisch kleine Metallpartikel. Der Prozess findet in einer dielektrischen Flüssigkeit statt, normalerweise deionisiertem Wasser, das Wärme ableitet und abgenutztes Material entfernt.

Der Sektor der Elektrofahrzeuge stellt Ingenieure vor Herausforderungen, die mit herkömmlichen Methoden unmöglich zu lösen sind. Neodym-Magnete in Elektromotoren, Lithium-Ionen-Batteriegehäuse oder präzise Getriebe erfordern eine Genauigkeit im Mikrometerbereich. WEDM-Technologie erfüllt diese Anforderungen und beseitigt gleichzeitig mechanische Spannungen, die typisch für Bearbeitungsprozesse sind.​

Präzision der Draht-Elektroerosionsbearbeitung in der Produktion von Elektromotoren

Elektromotoren sind das Herz jedes emissionsfreien Fahrzeugs. Ihre Effizienz übersteigt 95 %, aber um eine solche Leistung zu erreichen, sind Komponenten erforderlich, die mit außergewöhnlicher Präzision hergestellt werden. Der Rotor und Stator müssen mit minimalen Luftspalten zusammenarbeiten. Jede Maßabweichung wirkt sich direkt auf magnetische Verluste und Wärmeentwicklung aus.

Der Elektroerosionsprozess ermöglicht die Herstellung von Teilen ohne direkten Werkzeugkontakt mit dem Material. Die Eliminierung mechanischer Kräfte verhindert Verformungen und Risse in spröden Materialien. Hersteller erreichen Toleranzen, die durch Fräsen oder Drehen unmöglich zu erzielen sind. Die metallografische Struktur bleibt intakt, was zur Langlebigkeit der Komponenten beiträgt.​

Toleranzanforderungen für Rotor- und Statorbauteile

Die Rotoren von Elektromotoren enthalten Schlitze für Wicklungen, deren Geometrie die Drehmomentmerkmale bestimmt. Die dimensionalen Toleranzen dieser Schlitze dürfen ±0,02 mm nicht überschreiten. Abweichungen führen zu ungleichmäßiger Verteilung des Magnetfelds, was während des Motorbetriebs Vibrationen und Geräusche erzeugt.

Wichtige Rotorparameter:

• Parallelität der Endflächen (maximal 5 μm)
• Symmetrie der Schlitze relativ zur Drehachse
• Oberflächenrauhigkeit Ra ≤ 0,15 μm
• Radialer Rundlauf unter 10 μm

Statoren erfordern ähnliche Präzision. Magnetstahl-Laminate bestehen aus Hunderten von Schichten, die jeweils 0,35 mm dick sind. Jede Schicht muss identisch geschnitten werden, um einen ordnungsgemäßen Fluss des magnetischen Flusses sicherzustellen. Draht-Elektroerosion garantiert die Formwiederholbarkeit zwischen den einzelnen Elementen.​

Kugellager in Motoren arbeiten bei Drehzahlen von bis zu 20.000 Umdrehungen pro Minute. Die Lagergehäuse erfordern eine Ausrichtungsgenauigkeit von besser als 15 μm. WEDM-Technologie erfüllt diese Anforderungen ohne das Risiko, Restspannungen im Material einzuführen. Wärmebeeinflusste Zonen bleiben minimal und verhindern Veränderungen der mechanischen Eigenschaften.​

Bearbeitung von Neodym-Magneten mit einer Toleranz von ±0,05 mm

Permanente Magnete aus Neodym-Eisen-Bor (NdFeB) erzeugen das stärkste kommerziell verfügbare Magnetfeld. Ihre maximale Energie übersteigt 400 kJ/m³, aber die spröde gesinterte Struktur erschwert die mechanische Bearbeitung. Konventionelle Methoden führen zu Kantenabplatzungen und Mikrorissen, die die magnetischen Eigenschaften beeinträchtigen.​

Draht-Elektroerosion induziert während der Formgebung keine mechanischen Belastungen. Elektrische Entladungen verdampfen Material ohne Kontakt zum Werkzeug. Die Technologie erreicht Toleranzen von ±0,01 bis ±0,05 mm für gesinterte Magnete. Diese Präzision gewährleistet eine ordnungsgemäße Platzierung der Magnete in den Rotoren von Elektromotoren.​

Die Temperatur in der Entladezone übersteigt den Schmelzpunkt von Neodymlegierungen, aber die sehr kurze Pulsdauer begrenzt den Wärmeeinfluss. Die geschmolzene Schicht überschreitet nicht eine Dicke von 10 μm. Die Kristallstruktur des Sintermaterials bleibt außerhalb der engen Bearbeitungszone stabil. Magnetische Eigenschaften behalten die Entwurfsparameter bei, ohne dass zusätzliches Glühen erforderlich ist.

Der Prozess erfordert den Einsatz von Drahtelektroden mit Durchmessern von 0,10 bis 0,30 mm. Kleinere Durchmesser ermöglichen das Formen scharfer innerer Ecken. Die Fillet-Radien können auf Werte minimiert werden, die fast dem Drahtdurchmesser entsprechen. Hersteller erstellen komplexe Magnetgeometrien, ohne die Maßtoleranzen zu verletzen.​

Erhaltung der metallographischen Struktur leitfähiger Materialien

Die Metallmikrostruktur bestimmt ihre mechanischen und elektrischen Eigenschaften. Die Bearbeitung führt zu Scherbelastungen, die Kristallkörner deformieren. Zerschlagungszonen erstrecken sich bis in Tiefen von 50-200 μm unterhalb der bearbeiteten Oberfläche. Materialien härten lokal aus, was während des Betriebs zur Rissbildung führen kann.

Die Elektroerosion beseitigt diese Probleme. Das Fehlen eines mechanischen Kontakts bedeutet null Schneidkräfte. Die Kornstruktur bleibt unverändert. Die kristallographische Orientierung bewahrt den ursprünglichen Zustand des Materials. Die einzige Veränderung ist eine dünne geschmolzene Schicht von Mikrometern Dicke, die normalerweise während der abschließenden Bearbeitung entfernt wird.​

Parameter zur Strukturkonservierung:

• Tiefe des wärmebeeinflussten Bereichs (2-15 μm)
• Keine plastische Deformation der Körner
• Erhaltung der kristallographischen Textur
• Stabilität der elektrischen Eigenschaften

Leitfähige Materialien wie elektrolytisches Kupfer in Batterieanschlüssen erfordern eine Leitfähigkeit von über 58 MS/m. Mechanische Deformationen können diesen Wert aufgrund der Einführung von Gitterfehlern um 5-10 % reduzieren. Der WEDM-Prozess erhält die ursprüngliche Leitfähigkeit, was entscheidend für die Effizienz von Stromversorgungssystemen in Elektrofahrzeugen ist.​

WEDM-Technologie in der Herstellung von Komponenten für Elektrofahrzeugbatterien

Lithium-Ionen-Batterien sind das herausforderndste Bauteil beim Bau eines Elektrofahrzeugs. Einheiten mit Kapazitäten von 60-100 kWh enthalten Tausende einzelner Zellen. Das thermische Management dieser Systeme bestimmt die Sicherheit und Lebensdauer des gesamten Pakets. Komponenten müssen die während des Schnellladens und intensiven Entladens erzeugte Wärme abführen.

Die Gehäuse von Batterien bestehen aus Aluminiumlegierungen der Serien 6xxx und 7xxx. Diese Materialien kombinieren eine geringe Dichte mit hoher Festigkeit, jedoch gestaltet sich ihre Verarbeitung mit traditionellen Methoden als schwierig. Draht-Elektroerosionsbearbeitung (WEDM) ermöglicht die Erstellung komplexer Kühlkanäle mit unregelmäßigen Querschnitten. Wände von nur 1,5 mm trennen einzelne Kanäle und erhalten dabei die strukturelle Festigkeit.​

Gehäuse und Kühlsysteme für Lithium-Ionen-Zellen

Die Betriebstemperatur einer Lithium-Ionen-Zelle sollte während des normalen Gebrauchs 45°C nicht überschreiten. Ein Anstieg auf 60°C beschleunigt den Abbau des Elektrolyten und verkürzt die Lebensdauer um 20-30%. Flüssigkeitskühlsysteme sind die bevorzugte Lösung für große Traktionsbatteriepacks.​

Kühlplatten enthalten gewundene Kanäle mit einer Breite von 3-5 mm. Propylenglykol fließt durch diese Leitungen und absorbiert Wärme von den Zellen. Die Kanalgeometrie muss einen gleichmäßigen Fluss mit minimalem hydraulischen Widerstand gewährleisten. Eine scharfe Innenkante kann Turbulenzen verursachen, was die Effizienz des Wärmeaustauschs verringert.

Vorteile der Elektroerosionsbearbeitung in der Produktion von Kühlplatten:

• Formung von Kanälen mit Radien von bis zu 0,5 mm
• Beibehaltung einer konstanten Wandstärke zwischen den Kanälen
• Verarbeitung schwer bearbeitbarer Legierungen ohne Grate
• Präzise Positionierung der Montagedurchbrüche

Batteriemodule umfassen auch thermische Separatoren aus Titanlegierungen oder technischen Keramiken. Diese Materialien haben eine geringe Wärmeleitfähigkeit und isolieren die Zellen voneinander. WEDM-Technologie ermöglicht das Schneiden dieser spröden Materialien ohne Risiko mechanischer Risse.​

Laboruntersuchungen haben gezeigt, dass integrierte Systeme, die Flüssigkeitskühlung mit thermoelektrischen Modulen und Phasenwechselmaterialien kombinieren, die Batterietemperatur um 9-14% im Vergleich zur natürlichen Konvektion senken. Präzisionskomponenten, die durch Draht-EDM hergestellt werden, ermöglichen die Umsetzung solcher fortschrittlichen Lösungen.​

Präzise elektrische Anschlüsse mit hoher Leitfähigkeit

Jede Zelle in einem Batteriepacks muss in Reihe oder parallel geschaltet werden. Zellverbindungsstecker führen Ströme von bis zu 300-500 Ampere während der Beschleunigung des Fahrzeugs. Der elektrische Widerstand einer einzelnen Verbindung darf 0,1 mΩ nicht überschreiten. Höhere Werte erzeugen Leistungsverluste und erhitzen das System lokal.

Die Stecker bestehen aus elektrolytischem Kupfer mit einer Reinheit von 99,95% oder Kupfer-Beryllium-Legierungen. Die Kontaktflächen müssen plan sein mit einer maximalen Abweichung von 20 μm. Draht-EDM gewährleistet diese Planheit, ohne Spannungen einzuführen, die dünne Elemente verformen könnten.​

Die Dicke eines typischen Anschlusses liegt zwischen 0,5 und 1,0 mm. Konventionelles Stanzen kann bei solch dünnen Dicken Dellen und Mikrorisse verursachen. Der WEDM-Prozess erreicht die Formgebung ohne plastische Verformung. Die Kanten bleiben scharf, was das anschließende Laserschweißen oder Ultraschallschweißen erleichtert.

Hinweis: Die Verwendung von Drahtelektroden mit einem Durchmesser von 0,10 mm ermöglicht das Schneiden von Verbindungen mit einer Toleranz für die Positionierung des Montagelochs von ±0,005 mm, wodurch die Notwendigkeit zusätzlicher Kalibrierung während der Montage des Batteriepakets entfällt.

Vorteile der Draht-EDM bei der Bearbeitung fortschrittlicher Materialien

Moderne Elektrofahrzeuge verwenden Materialien, die vor einem Jahrzehnt noch Herausforderungen darstellten. Zementierte Hartmetalle in Getrieben, Titanlegierungen in Strukturkomponenten oder superharte Legierungen in Lagern erfordern unkonventionelle Fertigungsmethoden. Konventionelle Schneidwerkzeuge nutzen sich bereits nach wenigen Minuten im Umgang mit solchen Materialien ab.

Die elektrische Entladungsschneidtechnik ist nicht von der Härte des Werkstücks abhängig. Der Prozess basiert ausschließlich auf der elektrischen Leitfähigkeit des Materials. Zementiertes Hartmetall mit einer Härte von 1800 HV wird ebenso leicht bearbeitet wie Baustahl. Es gibt keinen Werkzeugverschleiß im herkömmlichen Sinne, da die Drahtelektrode kontinuierlich von einer Versorgungsrolle zugeführt wird.​

Fähigkeiten zur Formgebung von zementierten Hartmetallen und Titanlegierungen

Zementierte Hartmetalle enthalten Wolframcarbidpartikel, die durch Kobalt-Bindemittel verbunden sind. Dieses Material erreicht eine Härte, die die technischer Keramiken übersteigt. Sein Einsatz in Getrieben von Elektrofahrzeugen resultiert aus einer außergewöhnlichen Widerstandsfähigkeit gegen abrasiven Verschleiß. Zahnradzähne aus Hartmetallen behalten ihr Evolventenprofil selbst nach 500.000 km Fahrt.

Das Fräsen von Hartmetallen erfordert Diamantwerkzeuge, die jeweils über 2000 PLN kosten. Die Lebensdauer eines solchen Fräser überschreitet unter produktiven Parametern nicht 2-3 Stunden. Draht-EDM beseitigt dieses Problem vollständig. Die Kosten für Kupferdraht liegen bei etwa 50-80 PLN pro Kilogramm, was für Dutzende von Stunden der Bearbeitung ausreicht.​

Bearbeitungsparameter für schwer zu bearbeitende Materialien:

• Zementiertes Hartmetall: Schnittgeschwindigkeit 15-25 mm²/min
• Titanlegierung Ti-6Al-4V: Schnittgeschwindigkeit 30-45 mm²/min
• Härtetes Werkzeugstahl: Schnittgeschwindigkeit 40-60 mm²/min

Titanlegierungen werden in Chassis-Komponenten von Elektrofahrzeugen verwendet. Die Legierung Ti-6Al-4V kombiniert hohe Festigkeit mit niedriger Dichte (4,43 g/cm³). Das Schneiden verursacht intensive Erwärmung im Schneidbereich, was zu Materialanhaftung an der Werkzeugkante führt. Die WEDM-Technologie erzeugt solche Probleme nicht und erreicht Schnittgeschwindigkeiten, die 2-3 Mal höher sind als beim Fräsen.​

Beseitigung mechanischer Spannungen während des Bearbeitungsprozesses

Restspannungen in mechanischen Komponenten verkürzen deren Lebensdauer. Bereiche, die Zugspannungen ausgesetzt sind, werden zu Initiationsstellen für Ermüdungsrisse. Komponenten des Antriebssystems arbeiten unter Lastzyklen, die nach Jahren zu katastrophalen Ausfällen führen können.

Der Prozess der elektrischen Entladungsschneidtechnik führt keine mechanischen Kräfte in das Werkstück ein. Die Energie der elektrischen Entladungen verteilt sich auf ein sehr kleines Volumen des Materials. Jeder Puls dauert Mikrosekunden, was den Wärmefluss in tiefere Schichten begrenzt. Thermische Spannungen sind im Vergleich zu konventionellen Methoden vernachlässigbar.​

Metallografische Studien zeigen, dass die wärmebeeinflusste Zone (HAZ) im WEDM-Prozess 5-20 μm beträgt. Im Vergleich dazu erzeugt das Schleifen eine HAZ mit einer Tiefe von 50-150 μm. Eine kleinere betroffene Zone bedeutet bessere Ermüdungseigenschaften des fertigen Bauteils. Die Ermüdungsfestigkeit von Teilen nach EDM ist um 10-15% höher als nach dem Schleifen.​

Verwendung von Drahtelektroden mit Durchmessern von 0,10 bis 0,30 mm

Der Durchmesser der Drahtelektrode bestimmt den minimalen Krümmungsradius, der während der Bearbeitung erreicht werden kann. Dünne Drähte ermöglichen das Formen scharfer innerer Ecken und enger Spalten. Dickere Elektroden bieten eine größere Stabilität beim schnellen Schneiden von geraden Abschnitten.

Die am häufigsten verwendeten Drähte sind Kupferdrähte mit einem Durchmesser von 0,25 mm. Dieses Material kombiniert eine gute elektrische Leitfähigkeit mit ausreichender mechanischer Festigkeit. Kupfer-Wolfram-Draht wird verwendet, wenn Materialien mit hoher Leitfähigkeit bearbeitet werden, da gewöhnliches Kupfer unter solchen Bedingungen übermäßigen Verschleiß verursachen würde.​

Die Drahtspannung während der Bearbeitung muss mit einer Genauigkeit von ±1 N kontrolliert werden. Zu niedrige Spannung verursacht Vibrationen, die die Oberflächenrauheit verschlechtern. Übermäßige Spannung kann zu Drahtbrüchen führen, insbesondere bei scharfen Richtungsänderungen. Moderne Steuerungssysteme passen die Spannung automatisch an die aktuellen Bearbeitungsbedingungen an.​

Maßgenauigkeit auf dem Niveau von wenigen Mikrometern

Die Positioniergenauigkeit von CNC-Systemen in WEDM-Maschinen erreicht eine Auflösung von 0,1 μm. Die Wiederholgenauigkeit der Positionierung liegt innerhalb von ±0,5 μm. Eine so hohe mechanische Genauigkeit schlägt sich direkt in den Maßtoleranzen der bearbeiteten Teile nieder. Die Parallelität gegenüberliegender Flächen kann über eine Länge von 100 mm innerhalb von 2-5 μm gehalten werden.​

Der Funkenabstand zwischen dem Draht und dem Material beträgt 0,01-0,05 mm, abhängig von den Entladeparametern. Diese Breite bleibt während des gesamten Prozesses konstant und gewährleistet Maßhaltigkeit. Die Programmierung der Bearbeitung berücksichtigt diesen Abstand und kompensiert dessen Wert automatisch. Das fertige Teil benötigt keine Maßkorrektur.​

Die Oberflächenrauheit nach dem letzten EDM-Durchgang erreicht Ra = 0,15-0,30 μm. Diese Werte sind mit der Präzisionsschleifbearbeitung vergleichbar. Viele Komponenten können direkt nach EDM ohne zusätzliche Nachbearbeitung verwendet werden. Die Eliminierung von Schleifoperationen verkürzt die Produktionszeit um 20-30%.​

Tipp: Mit einer Mehrfachstrategie, bei der der erste Durchgang den Großteil des Materials entfernt und die nächsten drei den Feinschliff durchführen, kann eine Maßgenauigkeit von ±0,002 mm bei gleichzeitiger Beibehaltung einer wirtschaftlichen Bearbeitungsgeschwindigkeit erreicht werden.

Die Rolle der Automatisierung des WEDM-Prozesses im Automobilsektor

Die Produktion von Elektrofahrzeugen erfordert einen Maßstab, der mit manuellen Methoden unmöglich zu erreichen ist. Fabriken produzieren jährlich Hunderttausende von Einheiten. Jedes Fahrzeug enthält Tausende präziser Komponenten, deren Qualität identisch sein muss. Die Automatisierung des EDM-Prozesses ist unerlässlich geworden, um den Marktanforderungen gerecht zu werden.

Pallettensysteme bereiten nachfolgende Materialchargen vor, während die Maschine den aktuellen Auftrag abschließt. Die Ausfallzeiten wurden auf das notwendige Minimum für Wartungsarbeiten reduziert.

CNC-Steuerungssysteme in der Produktion von Komponenten für Elektrofahrzeuge

Die neueste Generation numerischer Steuerungen verwendet Multicore-Prozessoren mit einer Rechenleistung von über 10 GFLOPS. Die Berechnungen der Drahtbahn erfolgen in Echtzeit mit einer Frequenz von 1 kHz. Adaptive Steuerung passt die Entladeparameter an die aktuellen Bedingungen an und kompensiert den Drahtverschleiß sowie Änderungen der dielektrischen Eigenschaften.​

Die Programmierung der Bearbeitung erfolgt in CAM-Umgebungen, die mit CAD-Systemen integriert sind. Der Ingenieur entwirft das Bauteil in einem 3D-Programm, und die Software generiert automatisch die Werkzeugwege. Prozesssimulation ermöglicht die Erkennung potenzieller Kollisionen und die Optimierung der Arbeitsabläufe, bevor mit der physischen Bearbeitung begonnen wird.

Fähigkeiten moderner CNC-Systeme:

• Fünf-Achsen-Interpolation der Elektroden-Drahtbewegung
• Automatische Temperaturkorrektur der Abmessungen
• Drahtzustandsüberwachung und Austausch vor dem Bruch
• Kompensation von Maschinenstrukturvibrationen
• Archivierung der Parameter jedes produzierten Teils

Visionssysteme überwachen die Bearbeitungsqualität während des Prozesses. 5-Megapixel-CCD-Kameras erfassen das Profil des Objekts nach jedem Durchgang. Bildverarbeitungsalgorithmen erkennen dimensionale Abweichungen größer als 5 μm. Automatische Korrektur erfolgt sofort, wodurch die Produktion fehlerhafter Teile ausgeschlossen wird.

Reduzierung von Materialabfällen und Optimierung der Herstellungskosten

Die Effizienz der Materialnutzung im WEDM-Prozess übersteigt 85 %. Die Funkenlückenbreite beträgt nur 0,3-0,5 mm, was eine dichte Anordnung der geschnittenen Teile auf dem Materialblatt ermöglicht. Nesting-Optimierung erfolgt automatisch und minimiert übrig gebliebene Reste.​

Der bei der Draht-EDM erzeugte Abfall besteht aus feinen Partikeln mit Durchmessern von 1-10 μm, die in der Dielektrikumflüssigkeit schwebend sind. Das Filtersystem gewinnt diese Partikel zurück, die dann eingeschmolzen und wiederverwendet werden können. Materialrecycling senkt die Rohstoffkosten um 5-8 % jährlich.

Kein Verschleiß an Schneidwerkzeugen beseitigt deren Kauf- und Instandhaltungskosten. Ein traditionelles Bearbeitungszentrum verbraucht Werkzeuge im Wert von 15-25 PLN pro Betriebsstunde. Die WEDM-Maschine verwendet Draht, der 3-5 PLN pro Stunde kostet. Direkte Einsparungen übersteigen 70 % bei Verbrauchsmaterialien.

Integration mit Industrie 4.0-Technologien in Fertigungsanlagen

Das Konzept der Industrie 4.0 geht von einer vollständigen Vernetzung aller Maschinen und Systeme innerhalb einer Fertigungsanlage aus. WEDM-Maschinen, die mit Kommunikationsschnittstellen ausgestattet sind, übertragen Betriebsdaten an höhere MES- und ERP-Systeme. Produktionsverfolgung erfolgt in Echtzeit.​

IOT-Sensoren überwachen kritische Prozessparameter. Die Dielektrikumtemperatur, Drahtspannung, Entladestrom und Kopfposition werden mit einer Frequenz von 10 Hz aufgezeichnet. Maschinenlernalgorithmen analysieren diese Daten, um den Verschleiß von Komponenten vorherzusagen. Prädiktive Wartung reduziert ungeplante Ausfallzeiten um 40-50 %.

Digitale Zwillinge von Maschinen ermöglichen die Simulation des Prozesses vor dem physischen Start. Das mathematische Modell berücksichtigt Materialeigenschaften, Teilgeometrie und Bearbeitungsparameter. Optimierungen in einer virtuellen Umgebung verkürzen die Produktionsvorbereitungszeit von mehreren Tagen auf wenige Stunden. Virtuelle Inbetriebnahme eliminiert das Risiko, teures Material während der Versuche zu beschädigen.

Hinweis: Die Implementierung eines OEE (Overall Equipment Effectiveness) Datenerfassungssystems für den WEDM-Maschinenpark ermöglicht die Identifizierung von Produktionsengpässen und die Optimierung von Zeitplänen, wodurch die Maschinenverfügbarkeit um 15-20% gesteigert werden kann, ohne in zusätzliche Ausrüstung zu investieren.

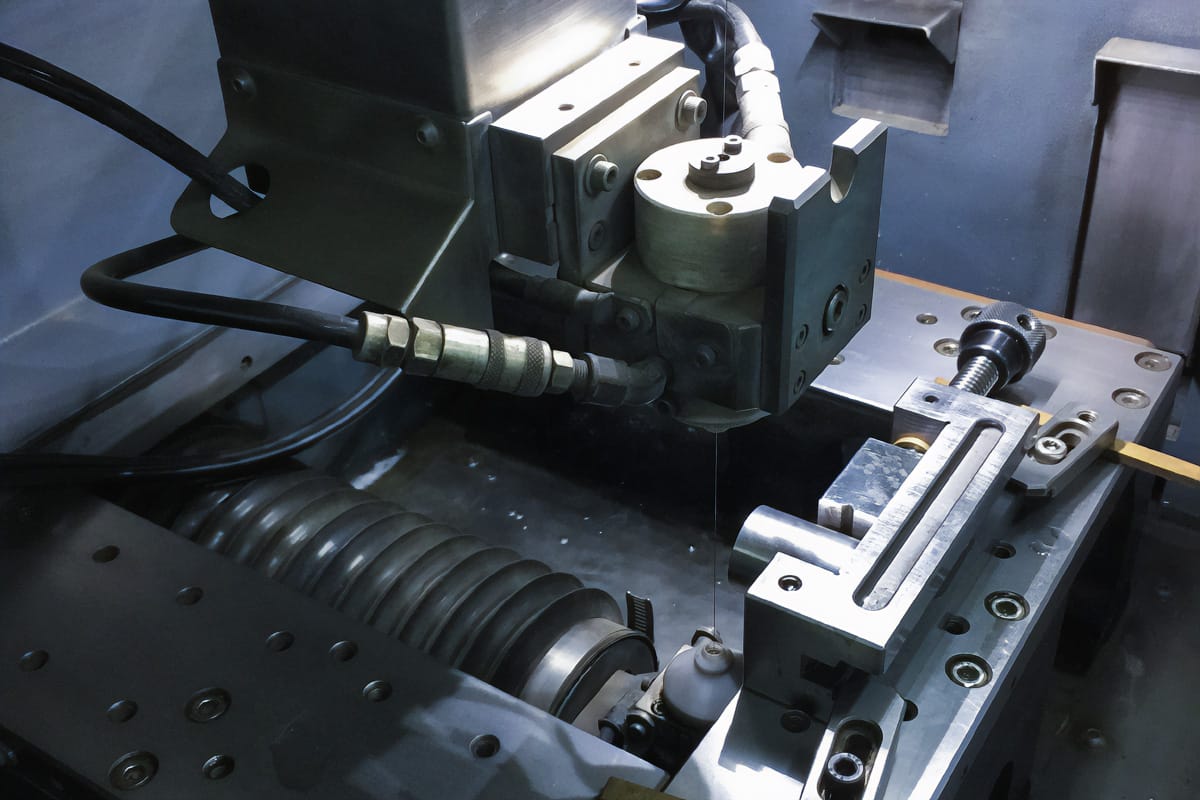

Draht-EDM-Dienstleistungen bei CNC Partner

CNC Partner ist auf Draht-Elektroerosionsbearbeitung (WEDM) spezialisiert und bietet präzise Bearbeitung von leitenden Materialien an. Das Unternehmen verwendet fortschrittliche +GF+ CUT 300SP Maschinen, die die Durchführung der anspruchsvollsten Industrieprojekte ermöglichen. Die maximale Schnitthöhe beträgt 400 mm, was die Bearbeitung großer Komponenten ermöglicht, die in der Automobil- und Luftfahrtindustrie verwendet werden.

Mit fast 30 Jahren Erfahrung in der Metallbearbeitung und einem modernen Maschinenpark garantiert CNC Partner höchste Qualität in der Verarbeitung. Maßgenauigkeit unter 5 Mikrometern und Oberflächenrauhigkeit Ra ≤ 0,15 μm erfüllen strenge Produktionsstandards. Kunden aus Polen und westeuropäischen Ländern wählen CNC Partner für zuverlässige und pünktliche Auftragsabwicklung.

Umfang der Draht-EDM-Dienstleistungen in der Bauteilproduktion

Draht-Elektroerosionsbearbeitung bei CNC Partner umfasst ein breites Spektrum industrieller Anwendungen. Die Bearbeitung von Werkzeugstählen mit einer Härte von bis zu 64 HRC erfolgt ohne mechanische Spannungen einzuführen. Die Fähigkeit, scharfe innere Ecken zu formen, unterscheidet WEDM von herkömmlichen Bearbeitungstechniken.

Das Unternehmen stellt Stempel, Matrizen und präzise Antriebskomponenten her. Elektroerosionsschneiden ermöglicht das Erstellen komplexer Geometrien in Pulverstählen, vergüteten Materialien und schwer zerspanbaren Legierungen. Jedes Bauteil unterliegt einer strengen Qualitätskontrolle vor dem Versand an den Kunden.

Abgeschlossene Projekte umfassen:

• Matrizen und Stempel für die Kunststoffumformungsindustrie
• Spritzenformen mit komplexen Formen
• Teile für Getriebe- und Bremssysteme
• Präzisionskomponenten für die Medizintechnik
• Bauprototypen für Designbüros

Ein Team erfahrener Spezialisten analysiert jede Bestellung individuell. Die Preisgestaltung für Aufträge wird innerhalb von 2 bis 48 Stunden erstellt. Die Lieferzeit variiert je nach Projektkomplexität zwischen 3 und 45 Tagen. Die Lieferung innerhalb Polens erfolgt innerhalb von maximal 48 Stunden nach Abschluss der Produktion.

Umfassende CNC-Bearbeitungsdienste

CNC Partner bietet ein vollständiges Spektrum an CNC-Bearbeitungsdiensten. Neben Draht-Elektroerosionsbearbeitung, CNC-Fräsdiensten, CNC-Drehen und CNC-Schleifen sind ebenfalls verfügbar. Die Integration verschiedener Methoden ermöglicht eine umfassende Projektdurchführung, die mehrstufige Bearbeitung erfordert.

Moderner Maschinenpark umfasst +GF+ Mikron VCE-Fräsmaschinen, HAAS-Drehmaschinen und JUNG-Schleifmaschinen. Alle Geräte werden regelmäßig auf den neuesten Stand der Technik gebracht, um den aktuellen Branchenstandards zu entsprechen. Die Kunden erhalten technische Unterstützung in jeder Phase der Auftragsabwicklung.

Das Unternehmen bearbeitet sowohl Serien- als auch Einzelaufträge. Die Produktion individueller Prototypen verläuft ebenso reibungslos wie die Ausführung von Seriennummern in den Tausenden. Positive Kundenbewertungen mit einer Bewertung von 5,0 bestätigen die Zuverlässigkeit und Professionalität von CNC Partner.

Kontaktieren Sie das CNC Partner-Team, um ein detailliertes Angebot für Draht-Elektroerosionsbearbeitung (WEDM) zu erhalten. Spezialisten bieten professionelle technische Beratung und empfehlen optimale Produktionslösungen. Überprüfen Sie die aktuelle Verfügbarkeit der Lieferzeiten und bestellen Sie präzise Komponenten für Ihr Projekt.

Komponenten des Antriebssystems für Elektrofahrzeuge, hergestellt durch WEDM

Antriebssysteme in Elektrofahrzeugen unterscheiden sich erheblich von Lösungen mit Verbrennungsmotoren. Der Elektromotor erzeugt maximales Drehmoment aus null Umdrehungen pro Minute. Getriebe müssen Drehmoment über 300 Nm übertragen und dabei einen leisen Betrieb aufrechterhalten. Die Präzision der Zahnradfertigung bestimmt die Gesamtschmierung des Systems.

Bremssysteme erfordern außergewöhnliche Zuverlässigkeit. Druckregelventile im ABS-System greifen während jedes Bremsereignisses dutzende Male ein. Die Geometrie der Ventilsitze muss innerhalb von Mikrometer-Toleranzen gefertigt werden, um Dichtheit und angemessene Reaktionszeiten zu gewährleisten. Die Draht-Elektroerosionsbearbeitung erfüllt diese Anforderungen bei gleichzeitiger wirtschaftlicher Produktivität.​

Automatikgetriebe-Komponenten mit Modulen von 1,5 bis 4 mm

Der Zahnmodul definiert das Verhältnis des Teilkreisdurchmessers zur Anzahl der Zähne. Kleine Module kennzeichnen Zahnräder mit feinen Zähnen, die in Hochgeschwindigkeitsgetrieben verwendet werden. Elektrofahrzeuge nutzen einstufige oder zweistufige Reduzierer mit Übersetzungsverhältnissen von 8:1 bis 12:1.

Involute Zähne erfordern eine präzise Replikation des theoretischen Profils, da Formabweichungen über 15 μm Spannungsansammlungen und beschleunigten Verschleiß verursachen. Das Fräsen von Zahnrädern mit Schneckenfräsern erreicht die Genauigkeitsklasse 6-7 gemäß DIN 3962. Draht-EDM erreicht die Genauigkeitsklasse 5-6 und sorgt für einen ruhigeren Betrieb des Getriebes.​

Parameter der von WEDM produzierten Zahnräder:

• Modul: 1,5-4,0 mm (optimal 2,0-3,0 mm)
• Anzahl der Zähne: 15-80
• Profilgenauigkeit: Klasse 5 gemäß DIN 3962
• Zahnflankenrauhigkeit: Ra 0,2-0,4 μm
• Materialhärte: bis zu 65 HRC ohne Einschränkungen

Verwendete Materialien für Zahnräder umfassen legierte Stähle 16MnCr5 und 18CrNiMo7-6 nach der Härtebehandlung. Die Oberflächenhärte übersteigt 58-62 HRC. Die Bearbeitung solcher Materialien ist ohne vorherige Anlasung unmöglich. Der WEDM-Prozess formt gehärtete Zahnräder, ohne die Härte zu verringern.

Getriebe in Elektrofahrzeugen arbeiten innerhalb eines Drehzahlbereichs von 0-18.000 U/min an der Motorwelle. Nach der Reduzierung entspricht dies 0-2.000 U/min an den Antriebsrädern. Dynamische Lasten erfordern ein präzises Fitting der zusammenarbeitenden Komponenten. Der Zahnspiel darf 0,15 mm nicht überschreiten, und das Seitenspiel darf nicht mehr als 0,05 mm betragen, um einen leisen Betrieb zu gewährleisten.

Druckregelventile in ABS-Bremssystemen

Systeme, die ein Blockieren der Räder während des Bremsens verhindern, arbeiten in einem Regelkreis mit einer Frequenz von 10-15 Hz. Geschwindigkeitssensoren an jedem Rad senden Daten an den Steuergerät. Magnetventile modulieren den Druck in einzelnen Bremskreisen und verhindern ein Rutschen.

Der Ventilsitz enthält eine konische Dichtfläche mit einem Winkel von 60 Grad. Die Ventilnadel muss coaxial zur Sitzachse innerhalb einer Genauigkeit von 10 μm sitzen. Abweichungen verursachen Leckagen und verlängern die Reaktionszeiten des Systems. WEDM-Technologie gewährleistet die erforderliche Koaxialität während des gesamten Produktionszyklus.​

Der Druck im Bremssystem erreicht während einer Notbremsung 180 bar. Das Ventilmaterial muss solchen Belastungen mindestens für eine Lebensdauer von 10 Jahren standhalten. Der rostfreie Stahl X5CrNi18-10 kombiniert Korrosionsbeständigkeit mit ausreichender Festigkeit. Die elektrische Funkenerosion formt die Ventilgeometrie, ohne Spannungen einzuführen, die Spannungsrisskorrosion auslösen könnten.

Hinweis: Die Anwendung einer Bearbeitungsstrategie mit thermischer Verformungskompensation, bei der die Geometrie basierend auf der Materialtemperaturmessung angepasst wird, ermöglicht es, Maßtoleranzen von ±3 μm selbst für Teile mit komplexen räumlichen Formen aufrechtzuerhalten und Produktionsfehler zu beseitigen.

FAQ: Häufig gestellte Fragen

Welche Materialien können während der Produktion von Komponenten für Elektrofahrzeuge mit WEDM bearbeitet werden?

Draht-Elektroerosionsbearbeitung ermöglicht die Formgebung aller elektrisch leitenden Materialien. Die minimale Leitfähigkeit, die für eine effektive Bearbeitung erforderlich ist, beträgt etwa 10⁻² Ω⁻¹ cm⁻¹. Der Prozess funktioniert besonders gut mit gehärteten Werkzeugstählen, Titanlegierungen Ti-6Al-4V und Zementierten Hartmetallen mit einer Härte von über 1800 HV. Elektrolytisches Kupfer, Luftfahrtaluminium und Magnesiumlegierungen sind ebenfalls für die EDM-Bearbeitung geeignet.

Die Methode ermöglicht die Formgebung von Materialien, die nicht konventionell gefräst werden können. Neodym-Magnete, leitfähige Keramiken und superharte Kobaltlegierungen können präzise geschnitten werden, ohne dass das Risiko eines Brechens besteht. Die Materialhärte beeinflusst die Bearbeitungsgeschwindigkeit nicht, da der Prozess ausschließlich auf elektrischen Entladungen beruht. Einzelne Funken schmelzen und verdampfen mikroskopisch kleine Partikel unabhängig von den mechanischen Eigenschaften des bearbeiteten Teils.

Welche Maßgenauigkeit ist bei der EDM-Bearbeitung von Automobilkomponenten erreichbar?

Maßtoleranzen im Bereich von ±0.002 bis ±0.005 mm bei richtiger Parameterwahl. Die Wiederholgenauigkeit der CNC-Positionierung liegt innerhalb von ±0.5 μm. Die Parallelität gegenüberliegender Flächen wird über eine Länge von 100 mm bei 2-5 Mikrometern gehalten. Die Oberflächenrauhigkeit nach dem letzten Durchgang erreicht Ra 0.15-0.30 μm, wodurch zusätzliche Schleifarbeiten entfallen. Der Funkenabstand zwischen Draht und Material bleibt während des gesamten Prozesses konstant und gewährleistet eine einheitliche Maßhaltigkeit der fertigen Teile ohne weitere Anpassungen.

Warum übertrifft EDM traditionelle Methoden bei der Herstellung von Lithium-Ionen-Batteriegehäusen?

Kühlsysteme für Batteriepacks erfordern gewundene Kanäle mit unregelmäßigen Querschnitten. Das Fräsen solcher Geometrien in Aluminiumlegierungen erzeugt hohe Schnittkräfte, die dünne Wände mit einer Dicke von 1.5-2.0 mm verformen. EDM beseitigt mechanische Belastungen vollständig und bewahrt die Maßstabilität empfindlicher Strukturen. Der Prozess ermöglicht das Erstellen scharfer innerer Ecken mit einem Radius von 0.5 mm, was mit Kugelkopf-Fräsern unmöglich zu erreichen ist.

Aluminiumlegierungen aus den Serien 6xxx und 7xxx weisen eine Duktilität auf, die dazu führt, dass Späne an den Schneidkanten während des Fräsens haften bleiben. WEDM-Technologie erzeugt keine Späne im herkömmlichen Sinne. Material wird verdampft und die resultierenden Partikel werden durch die Dielektrikumflüssigkeit entfernt. Interzellenverbindungen aus elektrolytischem Kupfer behalten eine Leitfähigkeit von über 58 MS/m bei, da die Kristallstruktur intakt bleibt. Plastische Verformungen, die typisch für das Stanzen sind, würden die Leitfähigkeit um 5-10% verringern aufgrund der Einführung von Gitterfehlern.

Wie beseitigt der EDM-Prozess Restspannungen in den Werkstoffkomponenten?

Mechanische Spannungen entstehen während der Bearbeitung durch Scherkräfte, die auf das Material wirken. Die Kompressionszonen reichen bis in eine Tiefe von 50-200 Mikrometern unter der Oberfläche und verursachen eine lokale Härtung. Draht-Elektroerosion erfolgt ohne physischen Kontakt zwischen dem Werkzeug und dem Werkstück. Der Elektrodendraht berührt das bearbeitete Teil niemals, wodurch mechanische Kräfte vollständig eliminiert werden.

Die Energie der elektrischen Entladungen wird innerhalb eines sehr kleinen Volumens verteilt. Jeder Puls dauert Mikrosekunden, was den Wärmefluss in tiefere Schichten des Materials begrenzt. Die wärmebeeinflusste Zone (HAZ) beträgt 5-20 μm, während Schleifen eine HAZ-Tiefe von 50-150 μm erzeugt. Die ermüdungsfestigkeit von Komponenten nach EDM übersteigt die von geschliffenen Teilen um 10-15%. Das Fehlen von Restspannungen verlängert die Lebensdauer von Teilen, die unter Lastzyklen betrieben werden, die für Fahrzeugantriebssysteme typisch sind.

Welche Elektroden-Drahtdurchmesser werden bei der Bearbeitung von Komponenten für Elektrofahrzeuge verwendet?

Typische Durchmesser liegen zwischen 0,10 und 0,30 mm, abhängig von den geometrischen Anforderungen. Ein Draht mit 0,25 mm ist eine universelle Lösung, die Produktivität mit Präzision kombiniert. Elektroden mit Dicken von 0,10 bis 0,15 mm werden zur Herstellung von Mikrokoponenten und zum Erstellen von Schlitzen verwendet, die schmaler als 0,3 mm sind. Dickere Drähte mit 0,30 mm bieten größere Stabilität beim Schneiden von Materialien dicker als 50 mm.

Der minimale Biegeradius hängt direkt vom Drahtdurchmesser ab. Eine 0,10 mm Elektroden ermöglicht das Formen interner Ecken mit einem Radius von 0,08 mm. Das Drahtmaterial ist wichtig; Kupfer wird standardmäßig verwendet, während Kupfer-Wolfram-Draht effektiv für die Bearbeitung von Materialien mit sehr hoher Leitfähigkeit ist. Die Drahtspannung muss innerhalb von ±1 N kontrolliert werden, um Vibrationen zu vermeiden, die die Oberflächenrauheit verschlechtern. Moderne Systeme passen die Spannung automatisch an die aktuellen Schneidbedingungen an.

Ist EDM für die Massenproduktion von Automobilkomponenten geeignet?

Die Automatisierung des WEDM-Prozesses ermöglicht einen unbemannten Betrieb für 20-22 Stunden pro Tag. Industrieroboter tauschen Werkstücke aus, während Palettensysteme nachfolgende Materialchargen vorbereiten. Multicore-CNC-Controller berechnen Trajektorien in Echtzeit mit einer Frequenz von 1 kHz. Adaptive Steuerung kompensiert den Drahtverschleiß und Änderungen der dielektrischen Eigenschaften und sorgt so für eine gleichbleibende Qualität während der gesamten Produktionsreihe.

Die Materialnutzungseffizienz übersteigt 85% durch optimierte Anordnung der Teile. Funkenabstände von 0,3-0,5 mm ermöglichen eine dichte Anordnung der Geometrien auf Rohblechen. Das Fehlen des Verschleißes des Schneidwerkzeugs senkt die Betriebskosten um 70% im Vergleich zum Fräsen. Sichtsysteme überwachen die Abmessungen während der Bearbeitung und eliminieren fehlerhafte Teile. Die Integration mit Industrie-4.0-Technologien gewährleistet die Nachverfolgbarkeit jedes einzelnen Bauteils und erfüllt die Qualitätsstandards, die vom Automobilsektor gefordert werden.

Zusammenfassung

Draht-Elektroerosion (WEDM) ist zu einer unverzichtbaren Technologie für die Elektrofahrzeugindustrie geworden. Präzision im Mikrometerbereich, die Fähigkeit zur Verarbeitung fortschrittlicher Materialien und die Eliminierung mechanischer Spannungen machen dieses Verfahren ideal für anspruchsvolle Komponenten. Elektromotoren, Lithium-Ionen-Batterien und Antriebssysteme erfordern eine Qualität, die konventionelle Methoden nicht garantieren können.

Die Automatisierung des Prozesses und die Integration mit Technologien der Industrie 4.0 ermöglichen eine Skalierung der Produktion, um den Marktanforderungen gerecht zu werden. Die Reduzierung von Materialabfällen und die Optimierung der Fertigungskosten übersetzen sich in wirtschaftliche Wettbewerbsfähigkeit. CNC-Steuerungssysteme gewährleisten eine konstante Qualität und verkürzen gleichzeitig die Rüstzeiten in der Produktion. Predictive Maintenance minimiert Ausfallzeiten und maximiert die Effizienz der Maschinenutzung.

Die Entwicklung der Elektromobilität wird weitere Fortschritte in der Technologie der elektrischen Funkenerosion vorantreiben. Kleinere Komponenten, höhere Leistungsanforderungen und neue Verbundmaterialien stellen Ingenieure vor fortlaufende Herausforderungen. Draht-EDM entwickelt sich weiter und bietet noch größere Präzision und Produktivität. In diese Technologie zu investieren, ist eine strategische Entscheidung für jeden Hersteller, der im Sektor der Elektrofahrzeuge führend sein möchte.
