Was ist CNC-Fräsen und worin unterscheidet es sich vom traditionellen Fräsen?

CNC-Fräsen hat die Metallindustrie in den letzten Jahrzehnten revolutioniert. Die Automatisierung der Bearbeitungsprozesse erhöht die Präzision und Effizienz der Produktion. Moderne Produktionsstätten stehen vor der Wahl zwischen fortschrittlicher numerischer Steuerung und traditionellen manuellen Methoden. Jede Technologie hat ihre einzigartigen Anwendungen und wirtschaftlichen Vorteile.

Numerische Steuerung eliminiert menschliche Fehler bei der Herstellung komplexer Bauteile. Traditionelles Fräsen basiert auf der Erfahrung und den Fähigkeiten eines qualifizierten Bedieners. Das Verständnis der Unterschiede zwischen beiden Methoden ermöglicht eine optimale Auswahl der Technologie für spezifische Produktionsanforderungen. Bewusste Investitionsentscheidungen beeinflussen die Wettbewerbsfähigkeit des Unternehmens auf dem Markt.

Die moderne Industrie verlangt Flexibilität bei gleichzeitiger Einhaltung hoher Produktqualität. Die Wahl der geeigneten Fräsmethode hängt von der Seriengröße, der Komplexität der Geometrie und den geforderten Toleranzen ab. Die Kenntnis der Möglichkeiten jeder Technologie ermöglicht eine effiziente Planung der Fertigungsprozesse.

Was ist CNC-Fräsen und wie funktioniert diese Technologie

CNC-Fräsen nutzt fortschrittliche Computersysteme zur Steuerung von Bearbeitungsprozessen. CNC-Maschinen führen präzise Operationen gemäß programmierter Anweisungen ohne ständige menschliche Überwachung aus. Die Technologie revolutioniert die Herstellung von Bauteilen mit komplexen Formen und strengen Maßtoleranzen.

Der Prozess beginnt mit einem digitalen Modell des zu entwerfenden Bauteils. CAD-Software ermöglicht es Ingenieuren, dreidimensionale Darstellungen von Details zu erstellen. Das CAM-System wandelt diese Modelle in Maschinenbefehlssequenzen um. Die Fräsmaschine führt alle Operationen automatisch aus, indem sie überschüssiges Material vom Werkstück entfernt.

Die numerische Steuerung gewährleistet eine Wiederholgenauigkeit der Maße bis zu tausendstel Millimetern. Jedes Serienbauteil ist identisch, unabhängig von der Produktionsdauer. Der Mikroprozessor analysiert die Befehle und wandelt sie in elektrische Signale zur Steuerung der Motoren um. Positionssensoren überwachen die tatsächlichen Positionen beweglicher Teile und nehmen Echtzeitkorrekturen vor.

Definition der numerischen Steuerung in der Zerspanung

Die numerische Steuerung basiert auf Codeserien, die die Position des Werkzeugs im dreidimensionalen Raum definieren. Der G-Code ist die standardisierte Programmiersprache, die weltweit in der Fertigungsindustrie verwendet wird. Jede Programmzeile enthält konkrete Anweisungen zu Geschwindigkeit, Position und Schnitttiefe.

Das Computersystem steuert jede Werkzeugbewegung mit mikrometrischer Präzision. Die Operationen werden sequenziell gemäß dem festgelegten Programm ohne zufällige Fehler ausgeführt. Die Automatisierung regelt die Drehzahl der Spindel, den Vorschub des Werkzeugs und die Schnitttiefe. Die Rückkopplung garantiert die Einhaltung der vorgegebenen Genauigkeit während des gesamten Bearbeitungszyklus.

Grundlegende Programmiercodes umfassen folgende Funktionen:

• G00 führt eine schnelle Positionierung des Werkzeugs ohne Spanabnahme durch
• G01 führt eine lineare Interpolation während der Materialbearbeitung aus
• G02 und G03 erzeugen Bögen und Kreise in der Arbeitsebene
• G90 und G91 definieren das absolute oder inkrementelle Koordinatensystem
• M03 und M04 steuern die Drehrichtung der Spindel

Fortschrittliche Algorithmen optimieren die Werkzeugwege, minimieren die Produktionszeit und den Materialverbrauch. Die Maschine wechselt die Werkzeuge je nach Bedarf für verschiedene Bearbeitungsoperationen automatisch. Alle Parameter werden im System gespeichert, was die Wiederholung identischer Prozesse in der Zukunft ermöglicht.

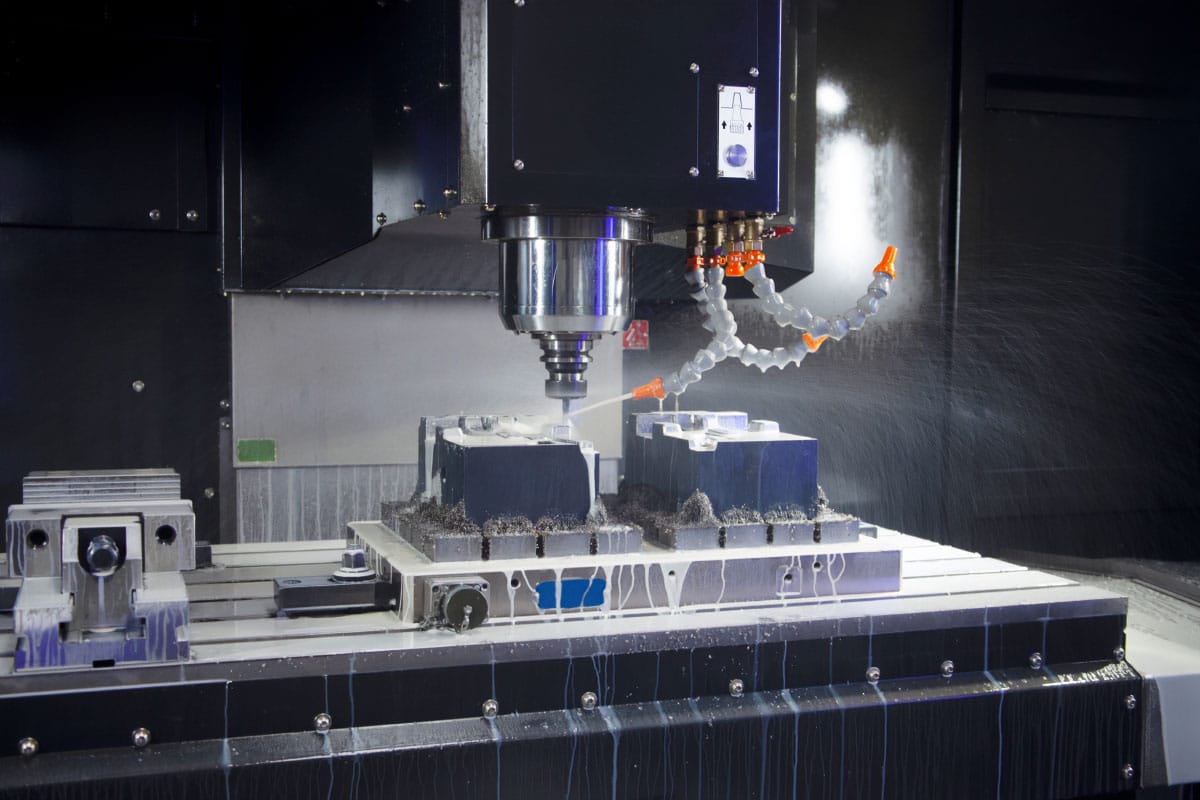

Hauptbestandteile der CNC-Fräsmaschine

Das Gehäuse bildet die Basis der Konstruktion und sorgt für Stabilität bei intensiven Zerspanungsprozessen. Professionelle Maschinen verwenden Gusseisengussteile, die Vibrationen effektiv dämpfen. Die Konstruktion muss erheblichen mechanischen Kräften standhalten, ohne Verformungen zu verursachen, die die Bearbeitungspräzision beeinträchtigen.

Die Drehspindel treibt die Schneidwerkzeuge mit Geschwindigkeiten von bis zu 24000 Umdrehungen pro Minute an. Servomotoren bewegen den Arbeitstisch und den Kopf in den drei Grundachsen: X, Y, Z. Linearschienen ermöglichen eine reibungsarme Bewegung der Bauteile mit hoher Positioniergenauigkeit.

Schlüsselkomponenten bestehen aus folgenden Elementen:

• CNC-Steuerung mit Touchscreen zur Programmierung und Überwachung
• Werkzeugmagazin mit Platz für 12 bis 40 Fräser
• Kühlsystem mit Pumpe und Sprühdüsen für Kühlmittel
• Kugelgewindetriebe für präzise Verfahrbewegungen
• Teleskopschutzhüllen zum Schutz der Führungen vor Spänen

Fortschrittliche Modelle verfügen über zusätzliche Rotationsachsen zur Erweiterung der Bearbeitungsmöglichkeiten. Fünf-Achsen-Bearbeitungszentren fertigen komplexe räumliche Formen ohne erneutes Spannen des Werkstücks. Das Kühlsystem leitet Wärme aus dem Zerspanungsbereich ab und schützt Werkzeug sowie Werkstück.

Programmierungs- und Ausführungsprozess der Operationen

Das Design beginnt im CAD-Programm, wo ein dreidimensionales Modell des Bauteils erstellt wird. Der Ingenieur legt alle Maße, Toleranzen und Oberflächenparameter fest. Das Modell enthält alle geometrischen Informationen zur Erstellung des Bearbeitungsprogramms.

CAD-Dateien werden in CAM-Software importiert, die die Bearbeitungsstrategie plant. Das System generiert Werkzeugwege unter Berücksichtigung von Materialeigenschaften und Maschinenfähigkeiten. Das Programm optimiert die Reihenfolge der Operationen, minimiert Zykluszeiten und Werkzeugverschleiß. Eine Computersimulation erkennt potenzielle Kollisionen vor Beginn der tatsächlichen Bearbeitung.

Die Maschinenvorbereitung erfordert das Fixieren des Materials auf dem Arbeitstisch mittels Schraubstöcken oder Spannvorrichtungen. Die Kalibrierung bestimmt die Ausgangsposition des Werkzeugs relativ zum Material. Das Messsystem überprüft Länge und Durchmesser jedes Werkzeugs vor Arbeitsbeginn. Nach Programmstart führt die Maschine alle Operationen automatisch aus, während der Bediener den Prozessverlauf am Computerbildschirm überwacht.

Traditionelles manuelles Fräsen und seine Charakteristik

Konventionelle Bearbeitungsmethoden bildeten jahrzehntelang das Fundament der Metallindustrie. Manuelle Fräsmaschinen erfordern eine direkte Bedienung durch einen qualifizierten Bediener, der alle Parameter überwacht. Der Mensch trifft in Echtzeit Entscheidungen über Geschwindigkeit, Vorschub und Schnitttiefe.

Die Fähigkeiten und Erfahrungen des Mechanikers wirken sich direkt auf die Qualität des gefertigten Teils aus. Der Prozess zeichnet sich durch hohe Flexibilität bei der Herstellung kleiner Stückzahlen aus. Der Bediener kann schnell Änderungen vornehmen, ohne zeitaufwändige Neuprogrammierungen von Computersystemen.

Die Methode bewährt sich bei Reparaturen, Prototypenfertigung und der Herstellung einzelner Spezialteile. Die Produktionsanlaufkosten sind deutlich niedriger als bei automatisierten Systemen. Traditionelle Fräsmaschinen bleiben in vielen Produktionsbetrieben unverzichtbare Werkzeuge.

Aufbau einer konventionellen Fräsmaschine

Das Maschinenbett der Ständerfräsmaschine bildet die grundlegende Tragstruktur der gesamten Maschine. Der auf vertikalen Führungen montierte Ständer ermöglicht die Höhenverstellung des Arbeitstisches. Die Konstruktion gewährleistet Stabilität bei der Bearbeitung von kleinen und mittelgroßen Bauteilen.

Der Arbeitstisch bewegt sich horizontal entlang zweier senkrecht zueinander stehender Achsen. Handkurbeln oder automatische Vorschubmechanismen bewegen den Tisch mit kontrollierter Geschwindigkeit. Präzise Linealteilungen erlauben dem Bediener, die Position mit einer Genauigkeit von Hundertsteln Millimeter abzulesen.

Konstruktive Elemente umfassen folgende Baugruppen:

• Vertikales oder horizontales Spindelstock mit Werkzeugaufnahme
• Drehbarer Kopf zur Winkelbearbeitung
• Arbeitstisch mit T-Nuten zur Befestigung von Spannvorrichtungen
• Handvorschubmechanismus mit mikrometrischer Teilung
• Maschinenschraubstock zum Fixieren der Werkstücke

Der Fräskopf enthält eine elektrisch angetriebene Spindel mit regelbarer Drehzahl. Vertikale Fräsmaschinen besitzen eine senkrecht zum Tisch angeordnete Spindel. Horizontale Ausführungen nutzen eine waagerechte Werkzeugorientierung, geeignet für schwerere Bearbeitungsarbeiten.

Rolle des Bedieners im manuellen Bearbeitungsprozess

Der Bediener ist für jeden Aspekt des Fertigungsprozesses verantwortlich – von der Vorbereitung bis zur Qualitätskontrolle. Die Bearbeitungsplanung erfordert die Analyse der technischen Zeichnung und die Auswahl geeigneter Schneidwerkzeuge. Der Mechaniker wählt Fräser unter Berücksichtigung des Materials, der erforderlichen Oberflächenqualität und Geometrie des Teils aus.

Das Einrichten des Materials auf dem Arbeitstisch erfordert eine präzise Ausrichtung nach dem Koordinatensystem. Eine Messuhr hilft, die Parallelität der Oberfläche zu den Tischbewegungsrichtungen zu überprüfen. Der Bediener muss eine sichere Spannvorrichtung gewährleisten, um Vibrationen während des Schneidens zu vermeiden.

Während der Bearbeitung steuert der Mechaniker den Vorschub manuell durch Drehen der Kurbeln, die den Tisch bewegen. Erfahrung ermöglicht es, den richtigen Schnittwiderstand zu spüren und die Parameter in Echtzeit anzupassen. Die Beobachtung der Spanform liefert Informationen über die Korrektheit des Prozesses. Eine ständige Überwachung ist während des gesamten Vorgangs unerlässlich.

Typische Anwendungsbereiche traditioneller Methoden

Einzel- und Kleinserienfertigung stellen den Hauptanwendungsbereich konventioneller Fräsmaschinen dar. Die Herstellung von Prototypen vor dem Start der Serienproduktion ermöglicht die Überprüfung der Konstruktion. Konstrukteure erhalten ein physisches Modell für funktionale und ergonomische Tests.

Anwendungsgebiete umfassen folgende Branchen und Tätigkeiten:

• Reparatur von Maschinen und Industrieanlagen in Produktionsbetrieben
• Herstellung von technologischen Vorrichtungen und speziellen Halterungen
• Fertigung von Prototypen neuer Konstruktionen vor der Einführung
• Ausbildung von Auszubildenden und Praktikanten im Beruf des Mechanikers
• Bearbeitung von untypischen Bauteilen mit einzigartiger Geometrie

Die Herstellung technologischer Vorrichtungen, Halterungen und Prüfgeräte erfolgt häufig an Handfräsmaschinen. Spezialisierte Werkzeuge, die einzeln gefertigt werden, rechtfertigen keine Programmierkosten. Die Ausbildung zukünftiger Bediener erfordert Zugang zu konventionellen Werkzeugmaschinen, wo die Auszubildenden grundlegende Prinzipien der spanenden Bearbeitung kennenlernen.

Technische Einschränkungen des manuellen Fräsens

Die Maßgenauigkeit hängt von den Fähigkeiten des Bedieners und dem technischen Zustand der Maschine ab. Menschliche Wahrnehmungsgrenzen verhindern das Einhalten von Toleranzen unterhalb weniger Hundertstel Millimeter. Ermüdung des Mechanikers bei längerer Arbeit führt zu einer Zunahme der Ausführungsfehler.

Die geometrische Komplexität ausführbarer Formen ist durch die Möglichkeiten der manuellen Steuerung begrenzt. Räumliche Flächen erfordern viele Nacharbeiten und komplizierte Einstellungen. Bögen und Kurven werden durch gerade Abschnitte angenähert oder mit Kopiervorlagen gefertigt.

Die Produktionseffizienz ist deutlich geringer als bei automatisierten Verfahren. Der Bediener kann gleichzeitig nur eine Maschine betreuen, die ständige Aufmerksamkeit erfordert. Die Wiederholgenauigkeit der Maße bei großen Serien stellt ein wesentliches technologisches Problem dar. Jedes Teil benötigt individuelle Messung und gegebenenfalls Prozesskorrekturen.

Tipp: Konventionelle Fräsmaschinen sind ideal für schnelle Reparaturen von Maschinenteilen ohne die Notwendigkeit eines Computerprogramms und langer Arbeitsplatzvorbereitung.

Zentrale technische Unterschiede zwischen beiden Fräsmethoden

Automatisierung bringt grundlegende Veränderungen in der Durchführung von Bearbeitungsprozessen mit sich. Computersysteme übernehmen Kontrollfunktionen, die zuvor vom Menschen ausgeführt wurden. CNC-Maschinen arbeiten eigenständig nach Eingabe des Programms, ohne ständige Überwachung durch den Bediener.

Die Anfangsinvestitionskosten unterscheiden sich erheblich zwischen beiden Technologien. Der Kauf einer dreiachsigen CNC-Fräsmaschine der Produktionsklasse liegt zwischen 80000 und 200000 EUR. Fünfachsige Bearbeitungszentren kosten bei fortgeschritteneren Konfigurationen bis zu 400000 EUR. Konventionelle Fräsmaschinen sind für einen Bruchteil dieser Beträge erhältlich, oft unter 12500 EUR.

Die Produktionsvorbereitungszeit ist bei manuellen Methoden für kleine Serien kürzer. Die Erstellung des CNC-Programms, dessen Überprüfung und Maschinenkalibrierung dauern mehrere Stunden. Der Mechaniker an der Handfräsmaschine beginnt die Arbeit fast sofort nach dem Einspannen des Materials. Der Break-even-Punkt verschiebt sich zugunsten von CNC bei einer Produktion von mehr als mehreren Dutzend gleichen Teilen.

Präzision und Maßwiederholgenauigkeit der gefertigten Teile

CNC-Systeme halten standardmäßig Toleranzen im Bereich von 0,005 bis 0,051 Millimetern ein. Spezialmaschinen erreichen eine Genauigkeit von bis zu 0,0025 Millimetern bei Bauteilen, die extreme Präzision erfordern. Der Computer steuert jede Bewegung mit mikrometrischer Auflösung und eliminiert menschliche Fehler.

Alle Teile einer Serie haben identische Maße, unabhängig von der Produktionsdauer. Manuelles Fräsen ermöglicht einem erfahrenen Bediener, eine Präzision im Bereich von wenigen hundertstel Millimetern zu halten. Ermüdung und Konzentrationsschwankungen führen bei längerer Arbeit zu einer allmählichen Verschlechterung der Genauigkeit.

Die Umgebungstemperatur beeinflusst die konventionelle Bearbeitung stärker als die automatisierte. CNC-Systeme kompensieren die Effekte der Wärmeausdehnung durch automatische Programmkorrekturen. Die Wiederholgenauigkeit der CNC-Produktion erreicht ein Niveau, das bei Serien mit tausenden identischen Teilen manuell nicht erreichbar ist.

Komplexität der herstellbaren Formen

Dreidimensionale Raumflächen erfordern die gleichzeitige Koordination der Bewegung in mehreren Achsen. Fünf-Achsen-CNC-Zentren drehen das Werkzeug und das Werkstück während des Zerspanens und erzeugen beliebige Geometrien. Komplizierte Turbinenschaufeln, Spritzgussformen und medizinische Bauteile entstehen in einem einzigen Bearbeitungszyklus.

Der Computer synchronisiert präzise alle Bewegungen gemäß dem mathematischen Oberflächenmodell. Konventionelle Fräsmaschinen beschränken sich auf Ebenen und einfache Rotationsflächen. Die Herstellung von Vertiefungen erfordert viele Umspannungen des Werkstücks unter verschiedenen Winkeln.

Die geometrischen Möglichkeiten umfassen folgende Operationen und Formen:

• Taschen mit variabler Tiefe und fließenden Übergängen
• Innen- und Außengewinde mit beliebigem Profil
• Schrauben- und Spiralflächen mit präzisem Steigungsmaß
• Raumkonturen mit Hundertstel-Millimeter-Toleranz
• Formnuten mit kompliziertem Querschnitt

Gewinde mit untypischen Profilen oder variabler Steigung werden leicht mittels numerischer Steuerung realisiert. Die Spiralinterpolation verbindet lineare mit rotatorischen Bewegungen und erzeugt eine exakte Schraubenlinie. Die manuelle Herstellung eines solchen Gewindes ist ohne spezielle Vorrichtungen praktisch unmöglich.

Geschwindigkeit der Durchführung einzelner Operationen

CNC-Maschinen erreichen Vorschubgeschwindigkeiten, die mehrfach höher sind als manuell aufrechterhaltbare Werte. Die Optimierung der Werkzeugwege minimiert Leerfahrten zwischen den Bearbeitungsbereichen. Der automatische Werkzeugwechsel erfolgt innerhalb von 10 bis 20 Sekunden ohne Eingreifen des Bedieners.

Ein kompletter Bearbeitungszyklus eines komplexen Teils dauert oft weniger als eine Stunde. Ein Bediener einer konventionellen Fräsmaschine benötigt für dasselbe Teil deutlich mehr Zeit. Die manuelle Vorschubsteuerung begrenzt die Geschwindigkeit auf ein sicher visuell kontrolliertes Niveau.

Die Automatisierung ermöglicht einen unbeaufsichtigten Betrieb über viele Stunden oder die ganze Nacht. Das Beladen von Paletten mit Material erlaubt die Fertigung von Dutzenden Teilen ohne menschliches Eingreifen. Die Gesamtproduktivität der CNC-Produktion übertrifft traditionelle Methoden bei großen Serien sogar um das Zehnfache.

Tipp: Vor dem Kauf einer CNC-Maschine sollte die Produktionsstruktur hinsichtlich Seriengröße und Wiederholgenauigkeit der Aufträge genau analysiert werden, damit die Investition wirtschaftlich gerechtfertigt ist.

Vergleich CNC-Fräsen mit CNC-Drehen in der Metallbearbeitung

Beide Technologien nutzen numerische Steuerung, unterscheiden sich jedoch grundlegend in der Art der Materialabtragung. Die Mechanik des Prozesses bestimmt die Arten von Bauteilen, die mit jeder Methode hergestellt werden können. Die Wahl der geeigneten Bearbeitung beeinflusst Wirtschaftlichkeit und Qualität des Endprodukts.

Drehen zeichnet sich durch die Rotation des zu bearbeitenden Werkstücks bei feststehendem Schneidwerkzeug aus. Das Fräsen verwendet ein rotierendes mehrschneidiges Werkzeug bei einem unbeweglichen oder sich langsam bewegenden Werkstück. Der Unterschied in der Kinematik des Prozesses führt zu unterschiedlichen Möglichkeiten der Formgebung von Bauteilgeometrien.

Arten von Werkstücken, die sich zum Fräsen und Drehen eignen

CNC-Drehmaschinen fertigen Bauteile mit Achsensymmetrie, wie Wellen, Buchsen und Bolzen. Außendurchmesser, Innendurchmesser und Stirnflächen werden während der Rotation des Werkstücks bearbeitet. Zylindrische Gewinde, Kegel und Umfangsnuten werden effizient auf Drehmaschinen hergestellt.

Typische Bauteile umfassen folgende Kategorien:

• Kurbelwellen und Antriebsachsen in der Automobilindustrie
• Lagerbuchsen und Distanzringe mit präzisen Abmessungen
• Kolbenbolzen und Nockenwellenzapfen in mechanischen Konstruktionen
• Gewindeverbindungen und Schrauben mit kundenspezifischen Parametern
• Drehteile für hydraulische und pneumatische Systeme

Fräsmaschinen fertigen quaderförmige Bauteile, Platten und Gehäuse mit komplexen Formen. Taschen, gerade Nuten und beliebig auf der Oberfläche verteilte Bohrungen sind typische Fräsoperationen. Die Automobilindustrie nutzt das Drehen zur Herstellung von Zylinderbuchsen und Nockenwellenwellen.

Unterschiede in der Bewegung des Werkzeugs und des Werkstücks

Drehmaschinen rotieren das Material mit Geschwindigkeiten von bis zu mehreren tausend Umdrehungen pro Minute. Das Drehmeißel bewegt sich linear entlang oder quer zur Rotationsachse des Werkstücks. Eine einzelne Schneide entfernt kontinuierlich Späne während der Rotation des Werkstücks.

Das Fräsen verwendet ein mehrschneidiges Werkzeug, das sich mit hohen Umfangsgeschwindigkeiten dreht. Das Werkstück bleibt unbewegt, während der Fräser einer programmierten Bahn folgt. Jede Fräserspitze entfernt bei jedem Kontakt mit dem Material einen kurzen Span.

Die Schneidkräfte beim Drehen wirken hauptsächlich radial auf Werkzeug und Werkstück. Das Fräsen erzeugt zeitlich variable Kräfte, die Vibrationen im Fertigungssystem verursachen. Die Kühlung beim Drehen erfolgt durch einen Flüssigkeitsstrahl, der direkt auf die Schneide gerichtet ist.

Auswahl der geeigneten Methode abhängig von der Geometrie des Teils

Lange Wellen mit kleinem Durchmesser im Verhältnis zur Länge erfordern das Drehen aufgrund der einfachen Auflage. Schlanke Bauteile könnten sich unter den Fräskräften verbiegen, was zu Maßfehlern führt. Das Drehen erzeugt gleichmäßig um den Umfang des Teils verteilte Radialkräfte.

Flache Platten und Bauteile mit großen Abmessungen sind die Domäne des Fräsens. Die Befestigung auf dem Arbeitstisch gewährleistet Stabilität bei der Bearbeitung paralleler und senkrechter Flächen. Löcher auf nicht rotationssymmetrischen Oberflächen werden mit Fräsern oder Bohrern gefertigt.

Innengewinde werden beim Fräsen effizient mit Gewindeschneidern hergestellt. Außengewinde werden durch Drehen mit höherer Produktivität und besserer Oberflächenqualität gefertigt. Große Gewindedurchmesser mit kleinem Steigungsmaß sind auf der Drehmaschine leichter herzustellen.

Tipp: Hybride Bauteile, die Merkmale von Gehäusen und Wellen vereinen, sollten hinsichtlich der Verfügbarkeit von Multitasking-Zentren geplant werden, die Rüstzeiten reduzieren und die Präzision verbessern.

CNC-Fräsdienstleistungen bei CNC Partner

CNC Partner spezialisiert sich auf die fortschrittliche Metallbearbeitung und bietet umfassende Produktionslösungen für anspruchsvolle Branchen an. Das Unternehmen verbindet langjährige Erfahrung mit moderner numerischer Steuerungstechnologie. Der hochmoderne Maschinenpark ermöglicht die Umsetzung von Projekten unterschiedlichster Komplexität. Präzision in der Ausführung und Termintreue bilden die Grundlage der Unternehmensaktivitäten.

Der Produktionsstandort in Bydgoszcz bedient Kunden aus Polen und den Ländern der Europäischen Union. Jede Bestellung wird individuell analysiert, um eine optimale Anpassung der Bearbeitungsmethode zu gewährleisten. Das Unternehmen fertigt sowohl Einzelprototypen als auch Serienproduktionen im Tausenderbereich.

Umfassende CNC-Metallbearbeitung

CNC Partner führt vier Hauptarten der Zerspanung auf modernen Maschinen durch. CNC-Fräsen umfasst die präzise Herstellung von Komponenten mit komplexen räumlichen Formen. Bearbeitungszentren mit Arbeitsbereichen bis zu 1700 x 900 x 800 Millimetern ermöglichen die Bearbeitung von mittelgroßen und großen Bauteilen. Jedes Teil wird mit Toleranzen gefertigt, die den höchsten Qualitätsstandards entsprechen.

CNC-Drehen wird an fortschrittlichen Drehmaschinen mit angetriebenen Werkzeugen durchgeführt. Draht-Erodieren WEDM ermöglicht präzises Schneiden von Materialien mit einer Härte bis zu 64 HRC. CNC-Schleifen sorgt für Oberflächenbearbeitung bis Ra 0,63 und erfüllt die Anforderungen der präzisesten Anwendungen. Alle Technologien werden durch professionelle CAM-Software unterstützt, die Produktionsprozesse optimiert.

Materialien und industrielle Anwendungen

Der Betrieb verarbeitet eine breite Palette metallischer Materialien, die an spezifische Projektanforderungen angepasst sind. Aluminium in den Legierungen PA4, PA6, PA9, PA11 und PA13 wird mit maximalen Schnittgeschwindigkeiten bearbeitet. Baustähle S235 und S355 finden Anwendung in der Bahn-, Automobil- und Bauindustrie. Titan-, Messing- und Bronzelegierungen werden für die Luftfahrt- und Medizinbranche verarbeitet.

Das Unternehmen bedient Branchen, die höchste Präzision und Zuverlässigkeit der Komponenten erfordern. Die Luftfahrtindustrie erhält Bauteile, die strenge Sicherheitsnormen erfüllen. Die Automobilbranche beauftragt die Produktion von Motorenteilen und Antriebssystemen. Die Medizin nutzt Implantate und chirurgische Instrumente aus biokompatiblen Materialien.

Schnelle Umsetzung und professionelle Unterstützung

Der Auftragsprozess beginnt mit Kostenvoranschlägen innerhalb von 2 bis 48 Stunden. Die Produktionszeit beträgt je nach Komplexität des Projekts und Seriengröße zwischen 3 und 45 Tagen. Die Lieferung innerhalb Deutschlands erfolgt innerhalb von 48 Stunden nach Abschluss der Bearbeitung. Größere Aufträge werden mit firmeneigenem Transport realisiert.

Jedes Teil durchläuft vor dem Versand an den Kunden eine strenge Qualitätskontrolle. Das Unternehmen stellt auf Wunsch vollständige Produktionsdokumentationen und Materialzertifikate bereit. Erfahrene Technologen beraten bereits in der Entwurfsphase, um die Konstruktion hinsichtlich der Bearbeitungstechnologie zu optimieren.

Interessenten an einer Zusammenarbeit werden ermutigt, Kontakt aufzunehmen, um die Projektdetails zu besprechen. Die Angebotskalkulation erfolgt kostenlos auf Basis der technischen Dokumentation. Das CNC Partner Team ist über das Kontaktformular, Telefon und E-Mail erreichbar und bietet professionelle technische Beratung an. Aktuelle Preise prüfen.

Vorteile der Automatisierung des Fräsprozesses

Die Einführung von Computersystemen in der Zerspanung bringt messbare wirtschaftliche und technologische Vorteile. Unternehmen, die in Automatisierung investieren, verzeichnen eine Steigerung der Produktivität und eine Verbesserung der Produktqualität. Die Wettbewerbsfähigkeit auf dem globalen Markt erfordert den Einsatz moderner Produktionstechnologien.

Die Reduzierung der Stückkosten bei großen Serien kompensiert die hohen Investitionsaufwendungen. Kürzere Auftragsdurchlaufzeiten ermöglichen die Betreuung mehrerer Kunden mit denselben Ressourcen. Eine stabile Produktqualität stärkt den Ruf des Unternehmens als zuverlässiger Komponentenlieferant.

Zeiteinsparung bei der Produktion großer Serien

CNC-Maschinen arbeiten deutlich schneller als Bediener konventioneller Werkzeugmaschinen. Vorschubgeschwindigkeiten erreichen mehrere Meter pro Minute bei voller Prozesskontrolle. Optimale Werkzeugwege verkürzen die Zykluszeit und eliminieren unnötige Leerfahrten.

Der automatische Werkzeugwechsel dauert unter 20 Sekunden zwischen den Arbeitsgängen. Serien von mehreren hundert identischen Teilen werden ohne technologische Pausen gefertigt. Der Bediener lädt Material für die nächsten Teile, während die Maschine die aktuelle Bearbeitung abschließt.

Die Produktivitätssteigerung umfasst folgende Produktionsaspekte:

• Betrieb im Palettenmodus zur Vorbereitung der nächsten Charge
• Gleichzeitige Bedienung mehrerer Maschinen durch einen Bediener
• Beseitigung von Stillstandszeiten durch Pausen der Mitarbeiter
• Optimierung des Werkzeugverbrauchs durch Zustandsüberwachung
• Reduzierung der Produktionsfläche bei höherer Leistung

Die Verkürzung der Auftragsdurchlaufzeiten verbessert die Liquidität des Unternehmens. Schnellere Kapitalumschläge im Produktionsprozess erhöhen die Rentabilität des Betriebs. Kunden erhalten Produkte in kürzeren Fristen, was deren Loyalität und Zufriedenheit stärkt.

Reduzierung menschlicher Fehler und Qualitätsmängel

Der Computer ermüdet nicht und verliert auch bei mehrstündiger Arbeit nicht die Konzentration. Jedes Serienelement wird mit identischen Parametern des Zerspanungsprozesses gefertigt. Die Eliminierung subjektiver Bewertungen des Bedieners gewährleistet Maßhaltigkeit und Oberflächenqualität.

Toleranzen werden während der gesamten Produktion automatisch eingehalten, ohne dass Abweichungen zunehmen. Programmierfehler werden bereits bei der Simulation vor Beginn der tatsächlichen Bearbeitung erkannt. Das virtuelle Modell zeigt Kollisionen zwischen Werkzeug, Spannvorrichtung oder Maschinenteilen an.

Überwachungssysteme kontrollieren in Echtzeit Schnittkräfte, Vibrationen und Werkzeugzustand. Algorithmen erkennen Unregelmäßigkeiten, die auf Verschleiß oder Beschädigung des Fräsers hinweisen. Ein automatischer Maschinenstopp verhindert die Herstellung fehlerhafter Teile und Materialverschwendung.

Möglichkeiten der Arbeit im unbeaufsichtigten Betrieb

Moderne Bearbeitungszentren arbeiten viele Stunden ohne Anwesenheit eines Bedieners. Automatische Werkzeugmagazine enthalten Fräsersätze, die für die gesamte Produktionsserie ausreichen. Palettensysteme liefern das Material und nehmen die fertigen Teile zyklisch ab.

Die Maschine führt das Produktionsprogramm eigenständig über Nacht oder am Wochenende aus. Die Fernwartung ermöglicht die Überwachung des Maschinenzustands und des Produktionsablaufs über das Internet. Mobile Benachrichtigungen informieren über den Abschluss der Aufgabe oder das Auftreten eines technischen Problems.

Die Automatisierung umfasst folgende technische Lösungen:

• Robotisierung der Be- und Entladung von Teilen von Paletten
• Visuelle Überwachung zur Qualitätskontrolle in Echtzeit
• Automatische Werkzeugkalibrierung nach jedem Wechsel
• Palettensysteme, die eine Arbeitsdauer von 72 Stunden ermöglichen
• Fernsteuerung und Diagnose über mobile Anwendungen

Unbeaufsichtigter Betrieb erzeugt erhebliche Einsparungen bei den Lohnkosten bei kontinuierlicher Produktion. Eine Schicht von Bedienern kann mehrere automatisch arbeitende Maschinen überwachen. Die Abschaffung von Nachtschichten senkt die Zuschlagskosten und verbessert die Rentabilität.

Kosten der Einführung von CNC-Technologie im Unternehmen

Die Investition in eine dreiachsige CNC-Fräsmaschine erfordert Ausgaben von 80.000 bis 200.000 EUR. Fortschrittliche fünfachsige Zentren kosten zwischen 200.000 und 400.000 EUR oder mehr. Der Kauf umfasst Maschine, Software, Werkzeuge und zusätzliches Zubehör.

Die Abschreibung, verteilt auf fünf bis sieben Jahre, erlaubt es, die finanzielle Belastung des Unternehmens zu strecken. Die Vorbereitung der Infrastruktur erfordert vibrationsdämpfende Fundamente und eine Stromversorgung mit geeigneten Parametern. Die Installation einer Klimaanlage stabilisiert die Temperatur in der Halle und verbessert die Bearbeitungsgenauigkeit.

Die Schulung von Bedienern und Programmierern dauert mehrere Wochen bis Monate. Die Kosten für Fachkurse und qualifizierte Ausbilder sind im Budget zu berücksichtigen. Die anfängliche Phase geringerer Produktivität während der Einarbeitung beeinflusst die finanziellen Ergebnisse.

Die Wartung von CNC-Maschinen erfordert regelmäßige Inspektionen und den Austausch verschleißender Teile. Die jährlichen Servicekosten liegen zwischen 3 und 5 Prozent des Kaufwerts. Hochwertigere Schneidwerkzeuge sind teurer, bieten jedoch bessere Ergebnisse und längere Lebensdauer.

Tipp: Vor dem Kauf einer CNC-Maschine sollte eine detaillierte Wirtschaftlichkeitsanalyse durchgeführt werden, die die Produktionsstruktur, geplante Serien und Verfügbarkeit qualifizierter Mitarbeiter in der Region berücksichtigt.

FAQ: Häufig gestellte Fragen

Welche Materialien können mittels CNC-Fräsen bearbeitet werden?

CNC-Fräsmaschinen verarbeiten eine breite Palette metallischer und nichtmetallischer Materialien. Stahl, Aluminium, Messing, Titan und Bronze gehören zu den am häufigsten bearbeiteten Metallen. Kupfer- und Nickellegierungen lassen sich ebenfalls präzise bearbeiten. Kunststoffe wie Nylon, Polycarbonat, Acryl und PVC sind ebenso beliebt in der Fertigung.

Verbundwerkstoffe umfassen Kohlefaser, Glasfaser und Epoxidharzverbundstoffe. Holz, Sperrholz und MDF-Platten finden Anwendung in der Möbel- und Werbeindustrie. Einige CNC-Zentren bearbeiten keramische und grafitische Materialien unter entsprechenden Schnittparametern. Jedes Material erfordert die Auswahl der richtigen Werkzeuge und Geschwindigkeiten.

Die Härte des Materials bestimmt die Wahl des Fräsers und der Bearbeitungsparameter. Aluminium erlaubt hohe Schnittgeschwindigkeiten, während Stahl langsamere Drehzahlen benötigt. Kunststoffe erfordern spezielle Werkzeuge, die ein Schmelzen während der Bearbeitung verhindern. Die richtige Kühlung verlängert die Lebensdauer der Werkzeuge und verbessert die Oberflächenqualität.

Wie viel kostet die Herstellung eines Teils auf einer CNC-Fräsmaschine?

Die Kosten für die CNC-Bearbeitung hängen von der Komplexität der Geometrie, der erforderlichen Präzision und der Art des Materials ab. Einfache Aluminiumteile können zwischen 12,50 EUR und 50 EUR pro Stück kosten. Komplexe Edelstahlteile erreichen Preise von 75 EUR bis 375 EUR. Die Bearbeitungszeit wirkt sich direkt auf den Endpreis aus.

Preisfaktoren umfassen Materialkosten, den Verbrauch an Werkzeugen und die Programmierzeit. Größere Produktionsserien senken die Stückkosten durch Abschreibung der Vorbereitungskosten. Toleranzen unter 0,01 Millimeter erhöhen den Preis um 20 bis 40 Prozent. Zusätzliche Operationen wie Wärmebehandlung oder Eloxierung steigern den Gesamtwert des Auftrags.

Wie lange dauert die Programmierung einer CNC-Fräsmaschine für ein neues Teil?

Die Programmierung einfacher Teile dauert ein bis drei Arbeitsstunden. Komplexe räumliche Geometrien erfordern fünf bis zwanzig Stunden Arbeit. Die Erfahrung des Programmierers verkürzt die Vorbereitungszeit erheblich. CAM-Software automatisiert viele Vorgänge und beschleunigt die Codeerstellung.

Computersimulation überprüft die Korrektheit des Programms vor dem Maschinenstart. Die Testfertigung des ersten Teils ermöglicht finale Korrekturen. Die Optimierung der Werkzeugwege verkürzt den Zykluszeitraum und reduziert den Werkzeugverschleiß. Bibliotheken mit fertigen Unterprogrammen beschleunigen die Arbeit bei typischen Bearbeitungsoperationen.

Eignet sich CNC-Fräsen für kleine Produktionsserien?

CNC-Fräsen ist bei kleinen und mittleren Serien trotz höherer Vorbereitungskosten geeignet. Die Produktion von zehn bis hundert Stück ist wirtschaftlich sinnvoll. Präzision und Wiederholgenauigkeit kompensieren den Programmieraufwand. Die kurze Auftragsdurchlaufzeit stellt einen weiteren Vorteil dar.

Vorteile bei kleinen Serien umfassen Flexibilität bei Konstruktionsänderungen zwischen den Chargen. Programmänderungen werden schnell ohne kostspieliges Umrüsten umgesetzt. Die Qualität der Teile bleibt unabhängig von der Bestellmenge konstant. Der Verzicht auf große Lagerbestände reduziert gebundenes Kapital im Lager.

Traditionelle Methoden können bei einzelnen Teilen ohne hohe Präzisionsanforderungen günstiger sein. Die Wirtschaftlichkeitsgrenze für CNC beginnt bereits bei wenigen Teilen mit komplexer Geometrie. Unternehmen wie CNC Partner bieten wettbewerbsfähige Preise für kleine und mittlere Serienproduktionen.

Was sind die häufigsten Ausfälle von CNC-Fräsmaschinen und wie vermeidet man sie?

Der Verschleiß von Linearschienen tritt bei unzureichender Schmierung der beweglichen Teile auf. Regelmäßige Wartung und Ölwechsel verhindern kostspielige Reparaturen. Kugelgewindetriebe müssen alle sechs Monate auf Spiel überprüft werden. Die Reinigung der Maschine nach jedem Schichtwechsel verlängert die Lebensdauer der Komponenten.

Spindelschäden entstehen durch Überlastung oder falsche Werkzeuge. Die Schwingungsüberwachung erkennt Probleme vor einem schweren Ausfall. Der Austausch der Lager alle zwei bis drei Jahre erhält die Bearbeitungspräzision. Das Kühlsystem benötigt regelmäßigen Flüssigkeitswechsel und Filterreinigung.

Elektronische Probleme umfassen Ausfälle von Servoantrieben und Computersteuerungen. Eine stabile Stromversorgung schützt die empfindliche Elektronik vor Schäden. Backups von Programmen und Einstellungen sichern vor Datenverlust. Schulungen der Bediener reduzieren das Risiko von Bedienfehlern, die zu Ausfällen führen. Eine vorbeugende Wartung alle sechs Monate minimiert Produktionsausfälle.

Zusammenfassung

CNC-Fräsen und traditionelle manuelle Bearbeitung repräsentieren zwei unterschiedliche Philosophien in der Herstellung von Metallteilen. Die computergestützte Automatisierung gewährleistet Präzision, Wiederholgenauigkeit und hohe Effizienz bei großen Serienproduktionen. Konventionelle Methoden bieten Flexibilität, geringe Anlaufkosten und Eignung für Einzelstücke.

Die Wahl der geeigneten Technologie hängt von der Produktionsspezifik und den technischen Anforderungen der Bauteile ab. Unternehmen, die große Serien identischer Teile fertigen, erzielen mit CNC-Systemen die besten Ergebnisse. Werkstätten, die Prototypen, Reparaturen und kleine Mengen unterschiedlicher Teile herstellen, nutzen manuelle Fräsmaschinen effektiver.

Die moderne Industrie kombiniert oft beide Methoden innerhalb eines Produktionsbetriebs. CNC-Fräsmaschinen bedienen stabile Serienaufträge mit hoher Wiederholgenauigkeit. Konventionelle Arbeitsplätze realisieren Sonderprojekte, die individuelle Ansätze und schnelle Reaktionen auf wechselnde Kundenanforderungen erfordern.

Quellen:

1. https://www.hubs.com/knowledge-base/what-is-cnc-milling
2. https://www.engineersgarage.com/whitepapers/what-is-milling-machine-cnc-machining/
3. https://www.wikiwand.com/en/Milling_(machining)
4. https://www.wikiwand.com/pl/Frezowanie
5. https://www.wikiwand.com/en/CNC_milling_machine
6. https://en.wikipedia.org/wiki/Computer_numerical_control
7. https://en.wikipedia.org/wiki/Milling_(machining)
8. https://en.wikipedia.org/wiki/Machining
9. https://simple.wikipedia.org/wiki/Numerical_control
10. https://simple.wikipedia.org/wiki/Machining
