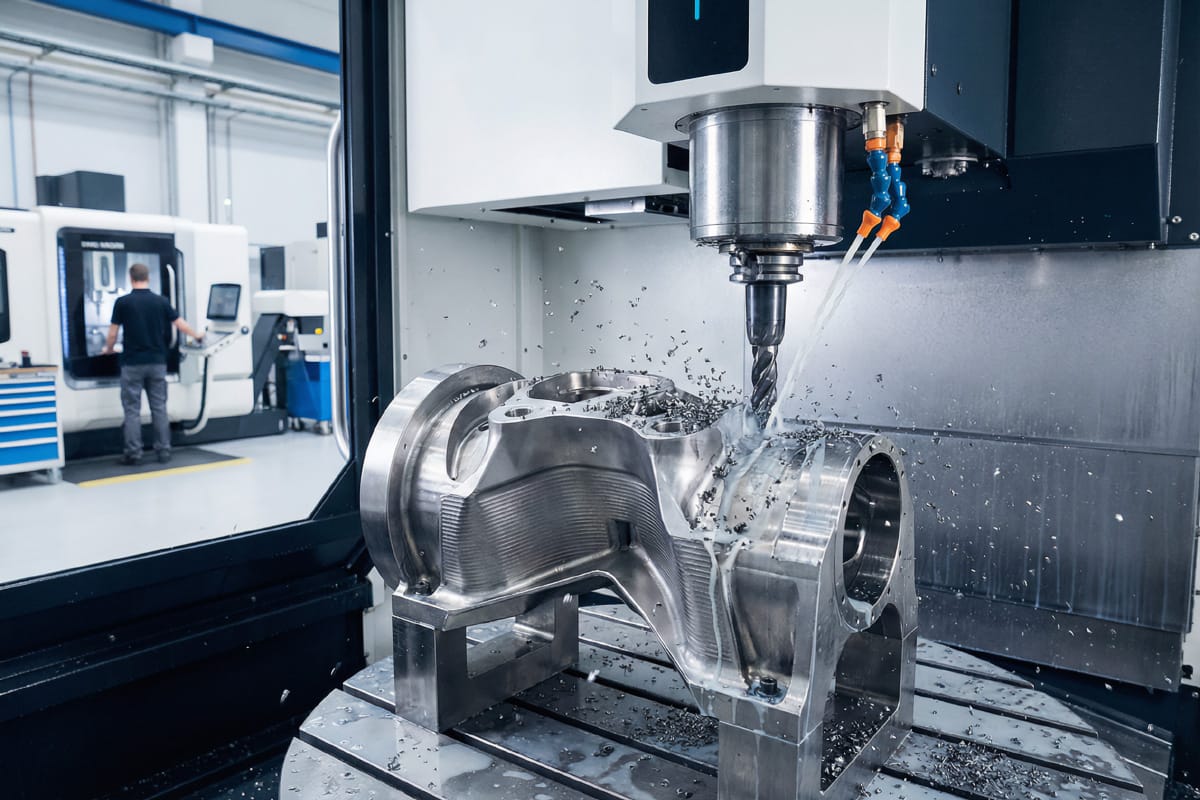

Was macht Titan so schwer zu CNC-fräsen?

Titan ist eines der gefragtesten Metalle in der Luftfahrt-, Medizin- und Automobilindustrie. Es vereint hohe Festigkeit, geringe Dichte und ausgezeichnete Korrosionsbeständigkeit. Jeder Versuch, Titan-CNC-Fräsen durchzuführen, macht jedoch schnell deutlich, dass die Bearbeitung dieses Materials völlig anders ist als die von Stahl oder Aluminium.

Die Schwierigkeit ergibt sich nicht aus einer einzigen Eigenschaft. Titan besitzt eine Reihe von physikalischen und chemischen Eigenschaften, die sich gegenseitig verstärken und ein äußerst anspruchsvolles Zerspanungsumfeld schaffen. Die Temperatur steigt rapide an, Werkzeuge verschleißen um ein Vielfaches schneller, und das Material reagiert auf jede Änderung der Bearbeitungsparameter. Das Verständnis der Ursachen dieser Phänomene ermöglicht eine effektivere Planung von CNC-Bearbeitungsprozessen.

Jedes Element des Zerspanungsprozesses, von der Werkzeugwahl bis zur Kühlung, hat bei Titan einen weitaus größeren Einfluss auf das Ergebnis als bei anderen Metallen. Der Artikel erklärt, warum dies so ist und welche Mechanismen hinter der Schwierigkeit des Titan-CNC-Fräsens stecken.

Physikalische Eigenschaften von Titan, die die CNC-Bearbeitung erschweren

Titan ist nicht ohne Grund schwer zu bearbeiten. Seine physikalischen Eigenschaften schaffen äußerst ungünstige Bedingungen für den Zerspanungsprozess. Jede dieser Eigenschaften für sich wäre eine Herausforderung, und alle zusammen machen die CNC-Metallbearbeitung von Titan zu einem präzisen und spezialisierten Unterfangen.

Geringe Wärmeleitfähigkeit und Wärmeansammlung

Titan leitet Wärme sehr schlecht. Seine Wärmeleitfähigkeit beträgt etwa 7 W/(m·K), was mehr als 10-mal schlechter ist als die von Aluminium. Beim CNC-Fräsen wird die in der Schnittzone erzeugte Wärme weder an das Material noch an das Kühlmittel abgeleitet. Sie sammelt sich direkt an der Schneide des Zerspanungswerkzeugs an.

Die Temperatur in der Schnittzone überschreitet bei Standardbearbeitungsparametern regelmäßig 800°C. Solch hohe Temperaturen erweichen das Werkzeugmaterial, beschleunigen seinen Verschleiß und führen zu Maßverformungen des bearbeiteten Teils. Bei Aluminium verteilt sich die Wärme über das gesamte Werkstück und wird schnell abgeleitet. Bei Titan konzentriert sich die Wärme an einem Punkt, was die Arbeitsbedingungen des Werkzeugs vielfach verschlechtert.

Hohe Festigkeit bei erhöhten Temperaturen

Die meisten Metalle verlieren bei hohen Temperaturen an Festigkeit. Titan behält seine mechanischen Eigenschaften auch bei sehr hoher Erwärmung. Diese Eigenschaft sorgt dafür, dass die Schnittkräfte während der gesamten Bearbeitung hoch bleiben, unabhängig von der Temperatur.

Die Festigkeit von Titan bei hohen Temperaturen bedeutet, dass das Werkzeug ständig mit hohem Widerstand arbeiten muss. In Verbindung mit der geringen Wärmeleitfähigkeit entsteht eine Spirale von Problemen: Die Wärme steigt, das Werkzeug verschleißt, und das Material leistet weiterhin starken Widerstand. Studien haben gezeigt, dass die Schnittkräfte beim Drehen von Titan nach dem ersten Werkzeugdurchgang um bis zu 30% steigen können, was sich direkt auf die Standzeit der Schneiden auswirkt.

Niedriger Elastizitätsmodul und Neigung zu Vibrationen

Titan hat einen relativ niedrigen Elastizitätsmodul von etwa 114 GPa. Zum Vergleich: Edelstahl erreicht Werte von 193–200 GPa. Die geringere Steifigkeit des Materials führt dazu, dass sich das Werkstück unter dem Druck des Werkzeugs biegt und nach dessen Durchgang zurückfedert. Dieses Phänomen wird als Rückfederung bezeichnet.

Die Rückfederung verursacht Vibrationen beim CNC-Fräsen. Vibrationen wiederum führen zu unregelmäßigem Werkzeugverschleiß, schlechter Oberflächenqualität und Schwierigkeiten bei der Einhaltung von Maßtoleranzen. Bei dünnen Wänden und komplexen Formen wird das Problem der Vibrationen besonders gravierend, und die Aufrechterhaltung der Prozessstabilität erfordert die Auswahl spezieller Bearbeitungsstrategien.

Chemische Reaktivität von Titan während der Zerspanung

Titan ist bei hohen Temperaturen chemisch reaktiv. Es reagiert mit den meisten Werkzeugmaterialien, was zu Diffusion und Adhäsion führt. Titanpartikel haften an der Werkzeugoberfläche und bilden Schichten, die dessen Geometrie verändern und die Zerstörung beschleunigen.

Die chemische Reaktivität von Titan verhindert die Anwendung vieler Werkzeugbeschichtungen, die sich bei Stählen bewähren. Die hohe Temperatur in der Schnittzone aktiviert Reaktionsmechanismen zwischen Titan und den im Werkzeug enthaltenen Karbiden. Das Material „klebt“ buchstäblich am Grat, was zu einer drastischen Verschlechterung der Oberflächenqualität und einem beschleunigten Verschleiß führt.

Verschleiß von Zerspanungswerkzeugen beim CNC-Fräsen von Titan

Kein anderer Aspekt der Titanbearbeitung verursacht so viele Probleme wie der schnelle Verschleiß von Zerspanungswerkzeugen. Standardwerkzeuge, die bei Stählen Dutzende von Arbeitsstunden überstehen, können bei Titan innerhalb von 20–30 Minuten zerstört werden. Dieses Phänomen hat mehrere unterschiedliche Ursachen, die sich gegenseitig überlagern.

Mechanismen des beschleunigten Gratverschleißes

Der Werkzeugverschleiß beim CNC-Fräsen von Titan erfolgt durch mehrere gleichzeitige Mechanismen. Jeder dieser Mechanismen zerstört den Grat auf unterschiedliche Weise, und ihre kombinierte Wirkung verkürzt die Werkzeuglebensdauer dramatisch.

Hauptmechanismen des Verschleißes von Schneidkanten:

• Abrasion – harte Materialpartikel ritzen die Gratfläche bei jedem Durchgang
• Adhäsiver Verschleiß, bei dem Titanpartikel am Werkzeug haften bleiben und beim Ablösen Gratfragmente herausreißen
• Diffusionsverschleiß – Titanatome dringen bei hoher Temperatur in die Struktur des Werkzeugmaterials ein
• Oxidationsverschleiß – Sauerstoff aus der Luft reagiert bei hoher Temperatur mit dem Werkzeug

Alle genannten Mechanismen werden durch die hohe Temperatur in der Schnittzone verstärkt. Der Kreislauf ist einfach: Die Temperatur steigt, das Werkzeug verliert an Härte, die Schnittkräfte steigen, die Temperatur steigt noch weiter. Das Unterbrechen dieser Spirale erfordert aggressive Kühlung und genau abgestimmte Bearbeitungsparameter.

Bei Titan ist die Kontaktzeit des Werkzeugs mit dem Material besonders schädlich. Titan leitet Wärme schlecht, sodass die Wärme nicht in das Materialinnere abfließt. Fast die gesamte Wärme gelangt in den Werkzeuggrat.

Phänomen des Aufbaus auf der Werkzeugschneide

Der Materialaufbau, auch als Schneidenaufbau bezeichnet, tritt auf, wenn Titanpartikel bei hoher Temperatur an die Werkzeugschneide geschweißt werden. Dies verändert die Geometrie der Schneide und stört den Schneidprozess vollständig. Das Werkzeug schneidet nicht mehr wie vorgesehen.

Die angeschweißten Titanpartikel lösen sich unregelmäßig vom Werkzeug und reißen dabei Teile der Schneide mit sich. Jedes solche Ablösen zerstört die Schneide und hinterlässt Spuren auf der Oberfläche des bearbeiteten Teils. Das Phänomen des Schneidenaufbaus ist besonders ausgeprägt bei zu niedrigen Schnittgeschwindigkeiten und unzureichender Kühlung.

Die Verwendung scharfer Werkzeuge mit kleinem Schneidenradius reduziert das Risiko von Aufbaubildung. Ein stumpfes Werkzeug erzeugt durch Reibung mehr Wärme, was die Adhäsion von Titan an der Schneide weiter begünstigt.

Auswahl von Werkzeugbeschichtungen für die Titanbearbeitung

Nicht jede Werkzeugbeschichtung eignet sich für Titan. Beschichtungen auf Titanbasis, wie Titannitrid (TiN), weisen eine chemische Affinität zum bearbeiteten Material auf. Dies führt zu beschleunigter Adhäsion und schneller Zerstörung des Werkzeugs.

Titankfreie Beschichtungen wie Aluminium- und Chromnitrid begrenzen die Diffusions- und Adhäsionsphänomene. Werkzeuge mit scharfen Kanten und geeigneter Beschichtung können ein Vielfaches länger arbeiten als Standardwerkzeuge für Stahl.

Bearbeitungshärtung und ihre Auswirkungen auf die Oberflächenqualität

Jeder aufeinanderfolgende Werkzeugdurchgang bei der CNC-Bearbeitung von Titan verändert die Materialoberfläche. Die bearbeiteten Schichten härten aus, was die weitere Bearbeitung erschwert und sich direkt auf die Abmessungen des fertigen Teils auswirkt. Dieses Phänomen, das als Bearbeitungshärtung bezeichnet wird, ist einer der Hauptgründe für die Schwierigkeiten bei der CNC-Bearbeitung von Titan.

Der Prozess der Oberflächenschichthärtung während der CNC-Bearbeitung

Die Bearbeitungshärtung bedeutet, dass die Oberflächenschichten des Materials aufgrund plastischer Verformung und der während der Bearbeitung entstehenden Wärme härter werden als der Kern. Bei Titan ist dieser Effekt aufgrund der geringen Wärmeleitfähigkeit und der hohen Reaktivität des Materials besonders stark.

Ablauf der Oberflächenschichthärtung:

1. Das Schneidwerkzeug übt Druck auf das Material aus und verursacht plastische Verformungen
2. Die entstehende Wärme konzentriert sich in dünnen Oberflächenschichten
3. Schnelles Abkühlen der Oberfläche nach dem Werkzeugdurchgang verfestigt die strukturellen Veränderungen
4. Die gehärtete Schicht weist eine höhere Härte und andere Eigenschaften als das Grundmaterial auf

Die gehärtete Schicht kann eine um 20–30 % höhere Härte als das Ausgangsmaterial erreichen. Eine solche Schicht wirkt wie ein Schleifmittel für nachfolgende Werkzeugdurchgänge. Jeder weitere Schnitt trifft auf härteres Material, was den Verschleiß der Schneide beschleunigt.

Ein Anhalten des Werkzeugs während der Bearbeitung, selbst für einen Moment, intensiviert die Härtung an der Stillstandsstelle. Das Werkzeug reibt dann ohne Schnitt am Material und erzeugt Wärme ohne Vorschub. Daher wird das Prinzip der kontinuierlichen Bewegung bei der Bearbeitung von Titan so streng eingehalten.

Konsequenzen der Härtung für die Maßgenauigkeit des Werkstücks

Die gehärtete Schicht verändert das Verhalten des Materials bei der weiteren Bearbeitung. Das Teil weist andere elastische Verformungen auf als erwartet, was sich direkt auf die Maßtoleranzen auswirkt.

Das Phänomen der Bearbeitungshärtung führt zu mehreren praktischen Problemen beim CNC-Fräsen von Titan. Das Schneidwerkzeug muss bei jedem aufeinanderfolgenden Durchgang die härtere Schicht überwinden, was die Schnittkräfte erhöht und den Verschleiß beschleunigt. Eigenspannungen, die in der gehärteten Schicht verbleiben, können dünne Bauteile nach dem Lösen von der Spannvorrichtung verformen. In der Luftfahrtindustrie, wo Toleranzen im Hundertstel-Millimeter-Bereich liegen, ist ein solcher Effekt inakzeptabel.

Die Kontrolle der Schnitttiefe und die Aufrechterhaltung eines konstanten Vorschubs minimieren das Risiko einer starken Härtung. Flache Durchgänge mit höherem Vorschub funktionieren besser als tiefe Schnitte mit geringem Vorschub.

Hinweis: Beim Bearbeiten von Titan darf das Werkzeug niemals im Material zum Stillstand kommen. Ein Werkzeugstillstand erzeugt Wärme ohne Spanabfuhr, was zu einer intensiven lokalen Härtung und sofortigen Beschädigung der Schneide führt.

Präzise CNC-Metallbearbeitung bei CNC Partner

Die Bearbeitung von Titan und anderen schwierigen Materialien erfordert nicht nur Wissen, sondern vor allem eine entsprechende Maschineninfrastruktur und ein erfahrenes Team. Die Firma CNC Partner führt präzise Metallbearbeitungsaufträge für Kunden aus Polen und ganz Europa aus, unter anderem aus Frankreich, Deutschland, der Schweiz, Dänemark und Belgien. Jede Bestellung, unabhängig von ihrem Umfang und ihrer Komplexität, durchläuft eine strenge Qualitätskontrolle.

CNC Partner entstand aus der Fusion zweier Unternehmen mit langjähriger Erfahrung in der Zerspanung und der Einführung neuer Technologien. Das Unternehmen modernisiert regelmäßig seinen Maschinenpark und setzt fortschrittliche Software für die Programmierung von CNC-Maschinen ein. Die Angebotsbewertung erfolgt innerhalb von 2 bis 48 Stunden, und die Produktionszeit beträgt je nach Komplexität und Größe der Bestellung 3 bis 45 Tage.

Umfang der CNC-Bearbeitungsdienstleistungen

CNC Partner bietet vier Hauptarten von Bearbeitungsdienstleistungen an, die sich gegenseitig ergänzen und die volle Bandbreite der Produktion präziser Komponenten abdecken.

CNC-Bearbeitungsdienstleistungen:

• CNC-Fräsen – präzise Bearbeitung von Bauteilen mit komplexen geometrischen Formen mit Toleranzen von bis zu wenigen Mikrometern, eingesetzt in der Luftfahrt, Automobilindustrie und Medizin
• CNC-Drehen – Bearbeitung von Rotationskörpern aus verschiedenen Materialien, einschließlich Stahl bis 54 HRC, Aluminium, Messing und Kunststoffen, mit Garantie der Wiederholgenauigkeit in der Serienproduktion
• CNC-Schleifen – Endbearbeitung von Oberflächen, die außergewöhnliche Glätte und Maßgenauigkeit gewährleistet, entscheidend bei der Herstellung von Spritzgussformen und Werkzeugen
• Drahtschneiden-Erodieren WEDM – funkenerosives Schneiden von leitfähigen Materialien, einschließlich Werkzeugstählen mit einer Härte von bis zu 64 HRC, mit einer Parallelität von unter 5 μm und einer Oberflächenqualität von Ra ≤ 0,15 μm

Jede der aufgeführten Bearbeitungsmethoden wird auf modernen, hochwertigen CNC-Maschinen durchgeführt. Das Drahtschneiden-Erodieren WEDM ermöglicht die Herstellung von scharfen Innenkanten, die mit anderen Zerspanungsmethoden nicht erreicht werden können. Die maximale Drahtschnitthöhe bei CNC Partner beträgt 400 mm.

Qualität, Kundenbewertungen und Auftragsabwicklung

Das Unternehmen CNC Partner führt sowohl Einzelanfertigungen nach individuellen Bestellungen als auch Serienproduktionen mit Tausenden von Stück durch. Kundenbewertungen auf Google bestätigen das höchste Serviceniveau und die Pünktlichkeit der Lieferungen. Alle Bestellungen werden per Versand innerhalb Polens und der Europäischen Union abgewickelt, und bei größeren Aufträgen liefert das Unternehmen die Elemente mit eigenem Transport. Die Lieferzeit innerhalb Polens überschreitet 48 Stunden nicht.

Zu den Kunden des Unternehmens gehören industrielle Hersteller, Konstruktionsbüros, die Prototypen bestellen, und andere Metallverarbeitungsbetriebe, die spezialisierte Operationen beauftragen. Die Auszeichnung für Innovation, die 2006 auf dem Internationalen Gasforum in Warschau verliehen wurde, bestätigt die technologischen Kompetenzen des Unternehmens. Die vorhandenen Patente auf eigene Produkte zeugen von der tiefgreifenden Ingenieurkenntnis des gesamten Teams.

Um CNC-Bearbeitungen zu beauftragen, die aktuellen Preise zu überprüfen oder eine technische Beratung zu erhalten, genügt es, sich direkt mit dem Unternehmen CNC Partner in Verbindung zu setzen. Die Spezialisten beraten Sie bei der Auswahl der besten Bearbeitungsmethode und erstellen innerhalb von 48 Stunden einen Kostenvoranschlag.

Kühlstrategien und Schnittparameter bei der CNC-Bearbeitung von Titan

Eine effektive Bearbeitung von Titan erfordert eine präzise Steuerung von Temperatur und Schnittkräften. Die Wahl der richtigen Kühlstrategien und Maschinenparameter bestimmt, ob der Prozess stabil ist und die Werkzeuge ausreichend lange arbeiten.

Rolle des Kühlmittels bei der Temperaturkontrolle der Schnittzone

Kühlmittel spielen bei der Bearbeitung von Titan eine andere Rolle als bei der Bearbeitung von Stahl. Ihre Hauptaufgabe ist nicht die reine Temperaturreduzierung, sondern die Zufuhr des Kühlmediums direkt in die Schnittzone und die Entfernung von Spänen aus dem Schnittbereich.

Das Kühlmittel dringt unter einem hohen Druck von 50 bis 150 bar in die Schnittzone ein, trotz der intensiven Spänebildung. Der Flüssigkeitsstrahl unterbricht den Kontakt zwischen Span und Werkzeug schneller als eine herkömmliche Flutung. Er verkürzt die Zeit, in der Wärme in die Schneide fließt. Dies führt zu einer Verdoppelung der Werkzeugstandzeit im Vergleich zur konventionellen Flutkühlung.

Eine Alternative zur Druckkühlung ist die Minimalmengenschmierung (MQL – Minimum Quantity Lubrication). Bei MQL wird Pflanzenöl mit einem Luftstrom unter einem Druck von 0,5 MPa zugeführt. Studien haben gezeigt, dass eine solche Schmierung den Werkzeugverschleiß um 40 % reduzieren kann, während der Flüssigkeitsverbrauch im Vergleich zur Flutung um 99 % sinkt. Die kryogene Kühlung mit flüssigem Stickstoff ermöglicht eine noch bessere Temperaturkontrolle und wird bei den anspruchsvollsten Operationen eingesetzt.

Optimale Geschwindigkeiten und Vorschübe beim CNC-Fräsen von Titan

Die Schnittgeschwindigkeit hat bei Titan einen umgekehrten Einfluss als bei vielen anderen Metallen. Eine zu hohe Geschwindigkeit führt zu einem dramatischen Temperaturanstieg und einer sofortigen Zerstörung des Werkzeugs. Eine zu niedrige Geschwindigkeit begünstigt das Anhaften von Material am Grat.

Empfohlene Zerspanungsparameter für Titan der Güte Ti-6Al-4V:

• Schnittgeschwindigkeit: 40–60 m/min beim Schruppfräsen, bis zu 90 m/min beim Schlichtfräsen
• Vorschub pro Zahn: 0,1–0,2 mm/Zahn für Walzenstirnfräser
• Radiale Schnitttiefe: bis zu 30 % des Fräserdurchmessers beim Schruppfräsen
• Axiale Schnitttiefe: 3–4 Mal größer als die radiale beim Längsfräsen

Die trochoidale Frässtrategie, d. h. das Fräsen auf einer trochoidalen Bahn, bewährt sich bei Titan besser als das konventionelle Fräsen. Das Werkzeug tritt bogenförmig in das Material ein, was die Wärmeentwicklung begrenzt und den Verschleiß gleichmäßig auf die gesamte Schneide verteilt. Diese Strategie verlängert die Lebensdauer des Werkzeugs um das bis zu Dreifache bei gleichbleibend hoher Bearbeitungseffizienz.

Die Startparameter des Werkzeugherstellers sind ein Ausgangspunkt, kein Endwert. Jede Kombination aus Titanlegierung, Werkzeuggeometrie und Spannsystem erfordert eine individuelle Optimierung.

Spannen des Werkstücks und Eliminierung des Rückfederungseffekts

Eine stabile Spannung ist bei Titan aufgrund des geringen Elastizitätsmoduls des Materials besonders wichtig. Ein Werkstück, das nicht fest gespannt ist, biegt sich unter dem Einfluss der Zerspankräfte und federt nach dem Durchgang des Werkzeugs zurück. Dies führt zu Vibrationen, ungleichmäßigem Werkzeugverschleiß und Maßabweichungen.

Spalte zwischen dem Bauteil und dem Schraubstock oder Spannfutter müssen beseitigt werden. Vibrationen, die durch ein falsch gespanntes Bauteil übertragen werden, zerstören das Werkzeug schneller als die Bearbeitung selbst. Bei dünnen Wänden und komplexen Formen werden zusätzliche Stützen und innere Füllungen aus Materialien mit geringer Härte verwendet.

Die Kontrolle der Zerspankräfte durch Überwachung des Spindelstroms ermöglicht die Erkennung von aufkommenden Vibrationen, bevor diese zu Beschädigungen des Werkzeugs oder des Teils führen. Moderne CNC-Bearbeitungszentren, die mit solchen Systemen ausgestattet sind, können die Parameter in Echtzeit automatisch korrigieren. Dies eliminiert die häufigste Ursache für Ausschuss bei der Titanbearbeitung.

Tipp: Beim Spannen von dünnwandigen Titanbauteilen ist es ratsam, das Innere mit einer niedrigschmelzenden Legierung oder Wachs zu füllen. Das Füllmaterial eliminiert Vibrationen und verhindert Verformungen der Wände während des Fräsens. Nach der Bearbeitung wird es durch Erwärmen oder Auflösen entfernt.

FAQ: Häufig gestellte Fragen

Warum ist Titan so schwer zu CNC-fräsen?

Titan vereint mehrere ungünstige Eigenschaften gleichzeitig. Die geringe Wärmeleitfähigkeit führt dazu, dass sich die Wärme an der Werkzeugschneide staut und sich nicht im Material verteilt. Die hohe mechanische Festigkeit bleibt auch bei erhöhter Temperatur erhalten, was das Werkzeug ständig hohen Zerspankräften aussetzt.

Die chemische Reaktivität von Titan führt dazu, dass Materialpartikel am Werkzeugrand haften bleiben. Die Neigung zur Kaltverfestigung erschwert weitere Durchgänge zusätzlich. Alle genannten Eigenschaften wirken gleichzeitig und machen das CNC-Fräsen von Titan zu einem der schwierigsten Prozesse in der Metallbearbeitung.

Welche Zerspanungswerkzeuge werden zur Bearbeitung von CNC-Titan eingesetzt?

Zum CNC-Fräsen von Titan werden hauptsächlich Werkzeuge aus Wolframkarbid mit scharfen Schneidkanten verwendet. Die Geometrie eines positiven Spanwinkels reduziert die Schnittkräfte und begrenzt die Wärmeentwicklung. Werkzeuge mit Standardbeschichtungen auf Titanitridbasis sind aufgrund der chemischen Affinität zum zu bearbeitenden Material nicht geeignet.

Geeignete Beschichtungen sind Aluminium- und Chromnitrid oder polykristalliner Diamant. Sie sorgen für Härte und verhindern die Adhäsion an Titan. Scharfe Kanten und ein regelmäßiger Werkzeugwechsel vor übermäßigem Verschleiß sind die absolute Grundlage für eine effektive Bearbeitung.

Welche Schnittgeschwindigkeit ist beim CNC-Fräsen von Titan korrekt?

Die empfohlene Schnittgeschwindigkeit beim Fräsen von Titan der Klasse Ti-6Al-4V beträgt beim Schruppen 40 bis 60 m/min. Bei Schlichtoperationen können Geschwindigkeiten bis zu 90 m/min angewendet werden. Das Überschreiten dieser Werte führt zu einem rapiden Temperaturanstieg und einer sofortigen Zerstörung des Werkzeugs.

Eine zu niedrige Geschwindigkeit begünstigt hingegen die Bildung von Aufbauschneiden am Schneidrand. Der Vorschub pro Zahn sollte zwischen 0,1 und 0,2 mm liegen. Die Einhaltung konstanter Parameter während des gesamten Bearbeitungsvorgangs ist wichtiger als deren Nennwert.

Wie kühlt man das Werkzeug effektiv während der CNC-Bearbeitung von Titan?

Kühlschmiermittel, das unter hohem Druck von 50 bis 150 bar zugeführt wird, bringt das Kühlmittel direkt in die Schnittzone. Der unter Druck stehende Strahl unterbricht den Kontakt zwischen Späne und Werkzeug und leitet die Wärme schneller ab als eine Standardflutung. Dies verlängert die Werkzeugstandzeit um das Doppelte.

Eine Alternative ist die Minimalmengenschmierung mit Pflanzenöl, das per Luftstrom zugeführt wird. Studien bestätigen, dass eine solche Schmierung den Werkzeugverschleiß um 40 % reduziert und den Verbrauch von Kühlflüssigkeit erheblich senkt. Bei sehr anspruchsvollen Operationen wird eine kryogene Kühlung mit flüssigem Stickstoff eingesetzt, die die Temperaturkontrolle am effektivsten gewährleistet.

Was ist Kaltverfestigung und wie beeinflusst sie das Fräsen von Titan?

Kaltverfestigung bedeutet, dass sich die Oberflächenschichten von Titan unter dem Einfluss von plastischen Verformungen und Wärme während der Bearbeitung verhärten. Die verfestigte Schicht kann 20 bis 30 % härter sein als das Ausgangsmaterial. Jeder weitere Werkzeugdurchgang trifft auf härteres Material, was den Verschleiß der Schneide beschleunigt.

Ein Stillstand des Werkzeugs im Material intensiviert die lokale Verfestigung und kann die Schneide sofort zerstören. Flache Durchgänge mit konstantem Vorschub minimieren das Risiko einer starken Verfestigung. Eigenspannungen in der verfestigten Schicht können dünne Bauteile nach dem Lösen der Spannvorrichtung verformen, was besonders bei Flugzeugteilen mit geforderten Toleranzen im Hundertstel-Millimeter-Bereich problematisch ist.

Warum sind Vibrationen bei der CNC-Bearbeitung von Titan ein so ernstes Problem?

Titan hat einen relativ niedrigen Elastizitätsmodul von etwa 114 GPa, während Edelstahl Werte von 193 bis 200 GPa erreicht. Die geringere Steifigkeit des Materials führt dazu, dass sich das Werkstück unter dem Druck des Werkzeugs biegt und nach dessen Durchgang zurückfedert. Das Rückfederungsphänomen verursacht Vibrationen während der CNC-Bearbeitung.

Vibrationen führen zu unregelmäßigem Werkzeugverschleiß und Schwierigkeiten bei der Einhaltung von Maßtoleranzen. Bei dünnen Wänden ist das Problem besonders gravierend. Eine steife Spannvorrichtung, die Eliminierung von Spiel im Spannfutter und der Einsatz von trochoidalen Frässtrategien reduzieren Vibrationen effektiv und stabilisieren den gesamten Bearbeitungsprozess.

Zusammenfassung

Die CNC-Bearbeitung von Titan ist aufgrund einer Kombination von Eigenschaften, die bei keinem anderen gängigen Metall vorkommt, anspruchsvoll. Geringe Wärmeleitfähigkeit, hohe Warmfestigkeit, chemische Reaktivität und die Neigung zur Kaltverfestigung schaffen eine Umgebung, in der jeder Prozessfehler teuer zu stehen kommt. Beschädigte Werkzeuge, fehlerhafte Maße und schlechte Oberflächenqualität sind die Folgen, deren Vermeidung tiefgreifendes Wissen über das Materialverhalten während der Bearbeitung erfordert.

Präzises Temperaturmanagement durch geeignete Kühlung, die Auswahl von Werkzeugen mit den richtigen Beschichtungen, die Einhaltung empfohlener Schnittgeschwindigkeiten und die steife Befestigung von Bauteilen sind die Säulen einer effektiven CNC-Metallbearbeitung bei Titan. Hersteller aus der Luft- und Raumfahrt sowie der Medizintechnik, wo Titan ein Hauptmaterial ist, haben bewährte Prozesse entwickelt, die wiederholbare Ergebnisse ermöglichen. Die Anwendung derselben Prinzipien bei jedem Titanprojekt wirkt sich direkt auf die Qualität der fertigen Teile und die Lebensdauer der Werkzeuge aus.
