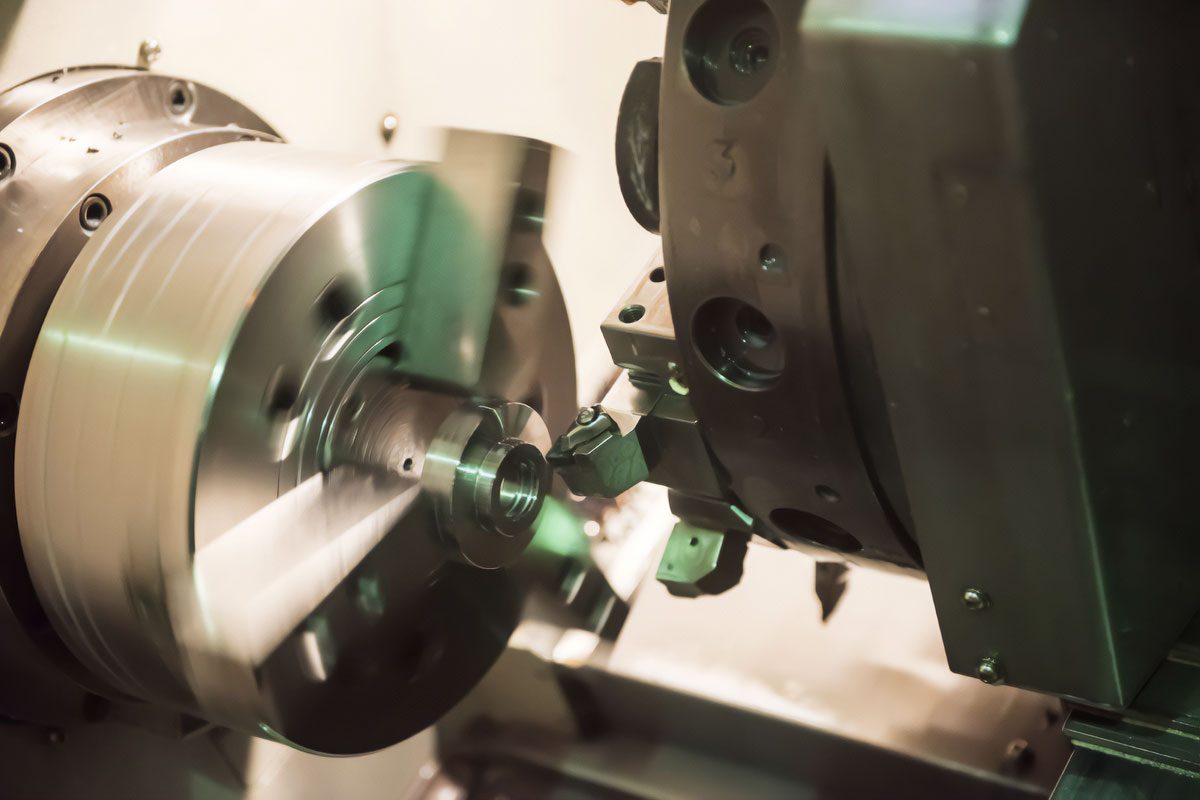

CNC-Drehbearbeitung erfordert in jeder Phase des Produktionsprozesses einen präzisen Ansatz. Schon die kleinsten Mängel führen zu finanziellen Verlusten, die sich auf Tausende von Euro belaufen können. Die häufigsten Probleme betreffen drei Schlüsselbereiche: Maschinenprogrammierung, Vorbereitung der Schneidwerkzeuge und korrekte Positionierung des Werkstücks.
Programmierfehler machen etwa 40 % aller Probleme beim CNC-Drehen aus. Falsche Spindeldrehzahlen, fehlerhafte Vorschubgeschwindigkeitsberechnungen und das Vernachlässigen der Werkzeugradiuskompensation führen zu fehlerhaften Teilen. Die Industrie verliert jährlich Millionen Euro aufgrund unsachgemäßer Auswahl der Schnittparameter.
Eine effektive Fehlervermeidung erfordert einen systematischen Ansatz auf Basis von Qualitätskontrollen. Regelmäßige Inspektionen von Maschinen, Werkzeugen und Materialien beseitigen die meisten Probleme, bevor sie auftreten. Unternehmen, die umfassende Kontrollverfahren implementieren, berichten von einer Reduzierung der Produktionsfehler um 60–80 %.
Programmierfehler und ihre Auswirkungen auf die Bearbeitungsqualität
Falsche CNC-Maschinenprogrammierung ist die Hauptursache für Qualitätsprobleme in der Produktion. Fehler im G-Code, ungeeignete Parameterwerte und falsche Werkzeugwege führen zu fehlerhaften Teilen. Kollisionen während der Bearbeitung können Maschinenschäden im Wert von 12.500 bis 50.000 Euro verursachen.
Moderne CAM-Systeme für Maschinen erfordern präzise Dateneingaben. Jeder Parameter muss auf das Werkstückmaterial, den Werkzeugtyp und die Qualitätsanforderungen abgestimmt sein. Die Programmsimulation vor der tatsächlichen Bearbeitung eliminiert die meisten Programmierfehler.
Maschinenbediener überspringen oft die Überprüfung der Nullpunkte vor Beginn des Zyklus. Falsche Einstellungen führen dazu, dass die Bearbeitung an der falschen Stelle startet, was zu Werkzeugkollisionen mit dem Spannfutter oder dem Material führt. Materialverluste dadurch können 15–30 % der Gesamtproduktion betragen.
Falsche Spindeldrehzahl-Einstellungen
Falsche Spindeldrehzahlen wirken sich direkt auf die Oberflächenqualität und die Lebensdauer des Schneidwerkzeugs aus. Zu hohe Drehzahlen verursachen eine Überhitzung der Einsätze und reduzieren deren Lebensdauer um 40–60 %. Zu niedrige Drehzahlen führen zu unsachgemäßem Schneiden und Oberflächenriefen am Teil.
Kohlenstoffstahl mit einer Härte von 45–50 HRC erfordert Spindeldrehzahlen von 80–120 m/min. Aluminium kann bei Geschwindigkeiten von 200–400 m/min bearbeitet werden, während Grauguss Werte zwischen 150–250 m/min toleriert. Das Überschreiten empfohlener Parameter verkürzt die Werkzeuglebensdauer um bis zu 70 %.
Überwachungssysteme in modernen CNC-Maschinen ermöglichen eine automatische Kontrolle der Spindeldrehzahl. Temperatursensoren am Werkzeug signalisieren das Überschreiten sicherer Grenzwerte. Der Einsatz adaptiver Parametersteuerung erhöht die Bearbeitungseffizienz um 25–35 %.
Falsche Berechnung der Werkzeugvorschübe während der Bearbeitung
Ungeeignete Werkzeugvorschübe verursachen Oberflächen- und Maßprobleme bei bearbeiteten Teilen. Ein zu hoher Vorschub kann Maschinenstillstände oder Werkzeugbrüche verursachen. Zu niedrige Vorschübe bei der Bearbeitung von kaltverfestigten Materialien führen zu verschlechterter Schnittqualität.
Beim Schruppen sind Vorschübe von 0,3–0,8 mm/Umdrehung je nach Material erforderlich. Die Feinbearbeitung verwendet Werte von 0,05–0,2 mm/Umdrehung, um die entsprechende Oberflächenrauheit zu erreichen. Kunststoffmaterialien benötigen andere Parameter als spröde Werkstoffe.
Falsche Vorschubberechnungen resultieren häufig aus der unsachgemäßen Auswahl der Schnitttiefe. Eine Tiefe, die größer als der Eckenradius des Einsatzes ist, gewährleistet einen stabilen Schnitt. Werte unter 0,3 mm können ungünstige Reibung anstelle eines ordnungsgemäßen Schnitts verursachen.
Falsche Kompensation des Werkzeugkantenradius
Fehler bei der Radiuskompensation führen zu Maßabweichungen der bearbeiteten Teile. Falsche Werte im CNC-Programm verursachen Übermaß oder Untermaß bei den Werkstückabmessungen. Das Weglassen der Kompensation bei der Bearbeitung komplexer Konturen erzeugt fehlerhafte geometrische Formen.
Die Kompensation muss den tatsächlichen Eckenradius des Schneideinsatzes berücksichtigen. Neue Einsätze haben je nach Anwendung einen Nennradius von 0,4 bis 1,6 mm. Werkzeugverschleiß verändert die Kompensationswerte, weshalb regelmäßige Programmaktualisierungen erforderlich sind.
| Eckenradius der Fliese | Anwendung | G41/G42-Kompensation |
|---|---|---|
| 0,4 mm | Endbearbeitung | Genauigkeit ±0,01 mm |
| 0,8 mm | Mittlere Bearbeitung | Genauigkeit ±0,02 mm |
| 1,2 mm | Rohdrehen | Genauigkeit ±0,03 mm |
Moderne CNC-Steuerungssysteme bieten eine automatische Bestimmung des Eckradius durch Vermessung des Werkzeugs. Diese Funktion beseitigt Fehler, die durch Unterschiede zwischen der Nenn- und der tatsächlichen Schneidplattengeometrie entstehen. Messsysteme können den Radius mit einer Genauigkeit von ±0,005 mm bestimmen, was die Präzision manueller Messungen deutlich übertrifft.
Eine falsche Kompensation beim Bearbeiten von Innenrillen kann zu Werkzeugkollisionen mit dem Material führen. Ein Kompensationsradius, der größer ist als der kleinste Radius im Profil, erzeugt einen Berechnungsfehler im Steuerungssystem. Daher muss das Konturdesign Einschränkungen berücksichtigen, die sich aus der Geometrie der verwendeten Werkzeuge ergeben.
Überspringen von Sicherheitszyklen im Steuerungsprogramm
Sicherheitszyklen schützen die Maschine, Werkzeuge und den Bediener vor Schäden. Das Überspringen von Achsbegrenzungsprüfungen kann zu einer Kollision des Reitstocks mit dem Spannfutter führen. Das Fehlen einer Geschwindigkeitsbegrenzung führt zu Schäden an den Spindellagern.
Standard-Sicherheitszyklen umfassen:
- Überprüfung der Referenzpositionen aller Achsen
- Kontrolle der maximalen Drehzahlen
- Überprüfung der Arbeitsbereichsgrenzen
- Test des Notfallsystems
Moderne Steuerungssysteme bieten adaptive Steuerfunktionen, die Parameter automatisch an die aktuellen Bearbeitungsbedingungen anpassen. STO (Safe Torque Off) und SLS (Speed Limitation) Funktionen minimieren das Risiko von Maschinenschäden während des Einrichtbetriebs. Diese Systeme können die Drehzahl auf 20 U/min für die Werkzeugspindel und 50 U/min für das Spannfutter begrenzen.
Moderne CNC-Drehmaschinen sind mit mehrstufigen Sicherheitssystemen ausgestattet, darunter Not-Aus-Schalter, Lichtvorhänge und Sicherheitsseile. Not-Aus-Taster der Kategorie I gemäß IEC 60204-1 müssen von jeder Maschinenbedienstation aus zugänglich sein. Die Aktivierung des Notfallsystems stoppt sofort alle Bewegungen und unterbricht die Motorstromversorgung bei Erhaltung der Sicherheitskategorie 3 oder 4.
Tipp: Moderne Steuerungssysteme ermöglichen die automatische Generierung von Sicherheitszyklen. Adaptive Steuerfunktionen passen Parameter an aktuelle Bearbeitungsbedingungen an und reduzieren das Fehlerrisiko um 50–70 %.
Probleme bei Auswahl und Vorbereitung von Schneidwerkzeugen
Falsche Auswahl und Vorbereitung von Schneidwerkzeugen wirken sich direkt auf die Bearbeitungsqualität und Prozesssicherheit aus. Fehler bei der Wahl von Schneidplattensorten, Geometrien und Montage führen zu vorzeitigem Werkzeugverschleiß. Verluste dadurch können 20–30 % der Gesamtherstellungskosten ausmachen.
Moderne Schneidwerkzeuge bieten verschiedene Geometrien, die auf spezifische Anwendungen zugeschnitten sind. Schneidplatten mit Wischbrechern erlauben eine doppelte Vorschubgeschwindigkeit bei gleicher Oberflächenrauheit. Mit PVD-Verfahren beschichtete Sorten bieten höhere Haltbarkeit beim Bearbeiten gehärteter Werkstoffe.
Die Schnitttemperatur ist entscheidend für die Werkzeuglebensdauer. Ein Überschreiten von 800 °C bei Hartmetall führt zu schneller Kantenzerstörung. Hochdruck-Kühlsysteme können die Temperatur um 200–300 °C senken und erhöhen so die Standzeit um 40–60 %.
Falsche Einstellung des Werkzeugwinkels zum Werkstoff
Eine falsche Einstellung des Werkzeugwinkels verursacht unsachgemäßes Schneiden und vorzeitigen Verschleiß der Schneidplatte. Jeder Werkstoff erfordert den passenden Winkel, um optimale Schnittbedingungen zu erreichen. Gehärteter Stahl benötigt Winkel von 5–15°, während Aluminium Werte von 15–25° erfordert.
Die Winkelstellung beeinflusst die Richtung und Größe der auf das Werkstück wirkenden Schnittkräfte. Falsche Werte führen zu Maschinenvibrationen und instabiler Bearbeitung. Ein Anstellwinkel nahe 90° lenkt die Kräfte zur Spindel, was für eine höhere Stabilität sorgt.
Capto-Werkzeughaltersysteme gewährleisten eine Wiederholgenauigkeit der Winkelstellung von ±0,01°. Traditionelle Kegelhalter können Positionierungsfehler von bis zu ±0,05° aufweisen, was die Bearbeitungsqualität beeinträchtigt. Die Investition in präzise Spannsysteme zahlt sich durch verbesserte Produktionsqualität aus.
Abgenutzte Schneiden verursachen Rillen
Der Einsatz abgenutzter Werkzeuge führt zu Oberflächenfehlern und Maßproblemen bei bearbeiteten Teilen. Stumpfe Schneiden erfordern höhere Schnittkräfte, was Maschinenvibrationen verursacht. Erhöhte Kräfte können Werkstückauslenkungen im Bereich von 0,02–0,05 mm bewirken.
Anzeichen für Werkzeugverschleiß sind:
- Verschleiß an der Kontaktfläche über 0,3 mm
- Bildung einer Mulde auf der Spanfläche
- Mikrodefekte an der Schneide
- Farbveränderung des Einsatzes zu Blauviolett
Regelmäßige Kontrolle des Schneidenzustands verhindert Qualitätsprobleme. Vibrationsüberwachungssensoren können Werkzeugverschleiß automatisch erkennen. Diese Systeme signalisieren den Wechselbedarf des Einsatzes 5–10 Minuten vor vollständiger Abstumpfung.
Unsachgemäßes Spannen des Werkzeugs im Halter
Lose Werkzeugspannung verursacht Vibrationen und Maßabweichungen bei bearbeiteten Teilen. Unsachgemäße Montage des Einsatzes im Halter kann dessen Bruch während des Schnitts verursachen. Unzureichendes Anzugsmoment an den Spannschrauben führt zu Instabilität und verschlechtert die Oberflächenrauheit.
Eine korrekte Spannung erfordert gleichmäßiges Anziehen aller Schrauben mit einem Drehmoment von 8–12 Nm bei Standard-Einsätzen. Spannflächen müssen sauber und frei von Spänen sowie Verunreinigungen sein. Die Überprüfung der Stabilität vor Beginn des Zyklus ist eine Pflichtprozedur.
Hydraulische Spannsysteme gewährleisten konstante Werkzeugspannung unabhängig von der Temperatur. Ein Druck von 50–80 bar garantiert wiederholbare Spannungen mit einer Genauigkeit von ±0,002 mm. Traditionelle mechanische Spannungen können Positionierungsfehler bis zu ±0,01 mm aufweisen.
Nichtdurchführung der Werkzeuggeometrieprüfung vor Arbeitsbeginn
Das Auslassen der Werkzeuggeometrieprüfung vor der Bearbeitung führt zu Qualitätsproblemen und Maschinenschäden. Ein falscher Eckenradius des Einsatzes verursacht Kompensationsfehler im CNC-Programm. Eine beschädigte Schneide erzeugt Rillen auf der Werkstückoberfläche.
Die Geometrieprüfung sollte umfassen:
- Messung des Eckenradius mit einer Genauigkeit von ±0,01 mm
- Überprüfung des Schneidenwinkels und der Kontaktfläche
- Kontrolle des Zustands der Schneide
- Prüfung der Montage im Werkzeughalter
Moderne Werkzeugmesssysteme verwenden Laser- oder Tastsensor-Technologie zur automatischen Geometriekontrolle. Systeme wie Renishaw oder Blum ermöglichen die Messung des Eckenradius mit einer Genauigkeit von ±0,005 mm sowie automatische Offset-Aktualisierungen im CNC-Programm. Die Messzeit für ein Werkzeug reduziert sich so von 10–15 Minuten bei manuellen Methoden auf 30–60 Sekunden mit automatischen Systemen.
Messsysteme, die in die Werkzeugmaschine integriert sind, können Werkzeugbruch während der Bearbeitung in Echtzeit erkennen. Lasersensoren überwachen das Werkzeugprofil mit einer Frequenz von 1000 Hz und melden Schäden innerhalb von 0,1 Sekunden. Die automatische Schadensdetektion verhindert die Produktion fehlerhafter Teile und schützt vor Maschinenschäden, wodurch durch das Vermeiden von Kollisionen 2.500-12.500 EUR eingespart werden können.
Tipp: Automatische Werkzeugvermessungssysteme in der Maschine ermöglichen eine Geometriekontrolle, ohne das Werkzeug aus der Spindel zu nehmen. Zeitersparnisse bei Messungen können 15-20 Minuten pro Werkzeugwechsel betragen, was die Produktivität um 8-12 % steigert.
Häufige Fehler bei der Einrichtung des Werkstückmaterials
Eine falsche Einrichtung des Werkstückmaterials ist eine Quelle schwerwiegender Qualitätsprobleme und Sicherheitsrisiken. Unsachgemäßes Zentrieren des Objekts, schwaches Spannen in den Backen und Vernachlässigung der Rundlaufkontrolle führen zu Maßabweichungen. Eine falsche Nullpunktsetzung kann Kollisionen verursachen, die Maschinenschäden im Wert von 25.000-75.000 EUR nach sich ziehen.
Präzises Zentrieren erfordert den Einsatz eines Messuhrenindikators mit einer Genauigkeit von ±0,01 mm. Radialer Rundlauf über 0,05 mm verursacht ungleichmäßige Wandstärken beim Drehen. Lange Werkstücke mit einem Längen-Durchmesser-Verhältnis über 3:1 benötigen zur Stabilität eine Unterstützung durch ein Reitstock.
Die Spannkraft in den Backen muss an das Material und die Größe des Objekts angepasst werden. Aluminium erfordert eine gleichmäßige Druckverteilung von 3,75-6,25 kN/cm². Stahl verträgt Werte von 7,5-12,5 kN/cm². Das Überschreiten der empfohlenen Kräfte kann zu Verformungen des Werkstücks führen.
Unsachgemäßes Zentrieren des Werkstücks im Futter
Zentrierfehler führen zu radialem Rundlauf während der Spindeldrehung, was Vibrationen und Maßungenauigkeiten verursacht. Jeder Millimeter Abweichung von der Rotationsachse erzeugt Qualitätsprobleme und erhöht den Werkzeugverschleiß. Ungleichmäßiges Spannen in Drehmaschinenbacken kann Ovalität des Werkstücks verursachen.
Richtiges Zentrieren erfordert das Befolgen eines bestimmten Verfahrens:
- Erstes Spannen des Werkstücks in den Backen
- Anbringen eines Messuhrenindikators auf der Außenfläche
- Schrittweises Anziehen der einzelnen Backen
- Rundlaufprüfung an mehreren Punkten entlang der Länge
Moderne selbstzentrierende Futter ermöglichen eine Zentiergenauigkeit von ±0,02 mm. Vierbackenfutter erlauben eine Zentiergenauigkeit von ±0,01 mm, benötigen jedoch mehr Zeit für die Einrichtung. Hydraulische Systeme gewährleisten wiederholbares Zentrieren innerhalb von 2-3 Minuten.
Unzureichende Spannkraft in Drehmaschinenbacken
Unzureichende Spannkraft führt dazu, dass sich das Material während des Schneidens verschiebt, was Vibrationen und instabile Bearbeitung verursacht. Spiel im Spannmittel kann dazu führen, dass das Werkstück bei hohen Schnittkräften aus dem Futter geschleudert wird. Materialverluste und Gefahren für den Bediener machen diesen Fehler besonders gefährlich.
Die Kontrolle der Spannkraft sollte folgende Aspekte berücksichtigen:
- Mechanische Eigenschaften des bearbeiteten Materials
- Abmessungen und Gewicht des Werkstücks
- Geplante Schnittkräfte während der Bearbeitung
- Sicherheit von Bediener und Maschine
Moderne hydraulische Futter ermöglichen eine präzise Einstellung der Spannkraft mit einer Genauigkeit von ±5 %. Pneumatische Systeme bieten konstante Kraft unabhängig von der Betriebstemperatur. Traditionelle mechanische Futter erfordern regelmäßige Drehmomentkontrollen an den Schrauben.
Vernachlässigung der radialen und axialen Rundlaufkontrolle
Fehlende Rundlaufkontrolle führt zu Maß- und Qualitätsproblemen bei bearbeiteten Teilen. Radialer Rundlauf verursacht ungleichmäßige Wandstärken beim Außen-Drehen. Axialer Rundlauf führt zu Problemen mit der Ebenheit der Stirnflächen und erschwert das Erreichen der Rechtwinkligkeit.
Die Rundlaufmessung erfordert eine Messuhr, die auf einem Magnetständer montiert ist. Die Kontrolle sollte an mehreren Punkten entlang der Länge des Werkstücks durchgeführt werden. Rundlaufwerte, die ±0,03 mm überschreiten, erfordern eine Nachjustierung und Zentrierung.
| Art des Rundlaufs | Zulässige Werte | Auswirkung auf die Qualität |
|---|---|---|
| Radial | ±0,02 mm | Wandstärke |
| Axial | ±0,01 mm | Oberflächenebenheit |
| Winklig | ±0,5° | Konzentrizität |
Moderne Messsysteme verwenden elektronische Sensoren mit einer Auflösung von 0,001 mm für die präzise Rundlaufbestimmung. Konzentrische Instrumente ermöglichen die gleichzeitige Messung des radialen und axialen Rundlaufs, ohne dass der Sensor neu positioniert werden muss. Diese Systeme reduzieren die Messzeit von 15–20 Minuten auf 3–5 Minuten und erhöhen dabei die Genauigkeit.
Automatische Zentriersysteme, die in der Massenproduktion eingesetzt werden, können den Rundlauf des Werkstücks in Echtzeit korrigieren. Selbstzentrierende Spannfutter mit Positionssensoren gewährleisten eine wiederholbare Zentrierung mit einer Genauigkeit von ±0,005 mm. Hydraulische Systeme mit Druckkompensation eliminieren den Temperatureinfluss auf die Spanngenauigkeit und halten stabile Parameter während der gesamten Arbeitsschicht aufrecht.
Falsche Einstellung des Bearbeitungsnullpunkts
Ein falscher Nullpunkt führt zu Kollisionen zwischen Werkzeug und Material, Spannfutter oder Maschinenteilen. Falsche Werte für die X- und Z-Achsen können dazu führen, dass die Bearbeitung an der falschen Stelle beginnt. Dies garantiert fehlerhafte Produktion oder Schäden an Maschinen im Wert von mehreren zehntausend EUR.
Die Einstellung des Nullpunkts erfordert ein präzises Verfahren unter Verwendung einer Messsonde oder eines Tastsensors. Ein Fehler von 1 mm auf der Z-Achse kann eine Kollision zwischen Werkzeug und Spannfutter verursachen. Ein falscher Nullpunkt auf der X-Achse führt zum Überschreiten der Durchmessermaße.
Automatische Nullpunkteinstellsysteme verwenden Lasersonden mit einer Genauigkeit von ±0,005 mm. Traditionelle Tastverfahren können je nach Erfahrung des Bedieners Fehler von ±0,02 mm aufweisen. Der Einsatz automatischer Systeme reduziert die Rüstzeit von 15 auf 3 Minuten.
Tipp: Systeme zur Echtzeitüberwachung der Werkzeugposition ermöglichen eine automatische Korrektur des Nullpunkts während der Bearbeitung. Die Werkzeugverschleißkompensation kann je nach Qualitätsanforderungen automatisch alle 10–50 Teile durchgeführt werden.
Effektive Methoden zur Fehlervermeidung beim CNC-Drehen
Eine effektive Fehlervermeidung bei der CNC-Bearbeitung erfordert einen ganzheitlichen Ansatz, der alle Aspekte des Produktionsprozesses abdeckt. Systematische Parameterkontrolle, regelmäßige technische Inspektionen und Prozessdokumentation beseitigen 70–85 % potenzieller Probleme. Unternehmen, die Qualitätskontrollverfahren implementieren, berichten von einer jährlichen Reduzierung der Fehlerkosten um 40–60 %.
Moderne Qualitätsmanagementsysteme basierend auf ISO-9001-Normen verlangen die Dokumentation aller kritischen Kontrollpunkte. Automatische Überwachungssysteme für Maschinenparameter ermöglichen eine sofortige Reaktion bei Abweichungen. Investitionen in Kontrollsysteme zahlen sich durch gesteigerte Effizienz und reduzierte Verluste aus.
Die Schulung der Bediener ist ein Schlüsselelement zur Fehlervermeidung. Mitarbeiter mit zertifizierter CNC-Qualifikation machen 50 % weniger Fehler als solche ohne formale Ausbildung. Aufgrund technologischer Fortschritte ist eine regelmäßige Aktualisierung des technischen Wissens unerlässlich.
Systematische Parameterprüfungen vor Beginn des Zyklus
Die Überprüfung der Parameter vor jedem Bearbeitungszyklus eliminiert Programmier- und Maschineneinstellfehler. Die Kontrolle von Drehzahl, Vorschubgeschwindigkeit und Schnitttiefe verhindert Werkzeugschäden im Wert von 125–500 EUR pro Stück. Die Überprüfung von Nullpunkten und Werkzeugwegen verhindert Kollisionen, die Kosten von 12.500–50.000 EUR verursachen könnten.
Die Checkliste vor dem Start umfasst folgende Punkte:
- Überprüfung aller Schnittparameter im CNC-Programm
- Kontrolle der Werkzeugmontage und des Zustands der Schneideinsätze
- Überwachung der Füllstände von Betriebsflüssigkeiten und Schmierstoffen
- Prüfung der Funktion von Kühlsystemen und Spanabfuhr
- Simulation des Programms im Grafikmodus
Automatische Parameterkontrollsysteme reduzieren die Prüfzeit von 15 auf 5 Minuten. CAM-Software kann automatisch Kontrollberichte für jedes Bearbeitungsprogramm erstellen. Diese Systeme erhöhen die Prozesszuverlässigkeit um 35–45 %.
Regelmäßige technische Zustandsprüfungen von Maschinen und Werkzeugen
Systematische Wartung verhindert Ausfälle während der Produktion und gewährleistet die Einhaltung der Bearbeitungsgenauigkeit. Die Überprüfung des Verschleißes an Führungen, Lagern und Antriebssystemen beseitigt Probleme mit der Wiederholgenauigkeit der Positionierung. Die Überwachung des Werkzeugzustands vor jedem Einsatz verhindert Qualitätsprobleme.
Das Kontrollprogramm sollte folgende Maßnahmen umfassen:
- Tägliche Kontrolle der Grundfunktionen der Maschine und der Sicherheitssysteme
- Wöchentliche Überprüfung der Positioniergenauigkeit der Maschinenachsen
- Monatliche Inspektion der Maschinengeometrie und Schwingungsprüfungen
- Vierteljährliche technische Überprüfung aller kritischen Komponenten
Vorausschauende Wartung basierend auf Schwingungsanalysen kann Ausfälle 2–4 Wochen im Voraus prognostizieren. Diese Systeme reduzieren ungeplante Stillstandszeiten um 60–80 %. Die Implementierungskosten amortisieren sich innerhalb von 12–18 Monaten durch erhöhte Maschinenverfügbarkeit.
Moderne Überwachungssysteme verwenden Schwingungssensoren und Algorithmen des maschinellen Lernens, um den Maschinenzustand in Echtzeit zu analysieren. Beschleunigungssensoren können Lageranomalien bereits bei nur 10 % nominalem Verschleiß erkennen. Diese Systeme generieren automatisch Alarme, wenn Schwingungsschwellenwerte überschritten werden, wodurch eine Wartungsplanung vor Ausfällen ermöglicht wird.
Dokumentation von Prozessen und Problemfällen führen
Prozessdokumentation ermöglicht die Identifikation wiederkehrender Probleme und die Optimierung von Bearbeitungsparametern. Die Erfassung aller relevanten Daten für jedes Material schafft eine Wissensbasis, die die Produktionseffizienz steigert. Die Analyse auftretender Fehler hilft, Abläufe und Mitarbeiterschulungen zu verbessern.
Das Dokumentationssystem sollte enthalten:
- Bearbeitungsparameter für jeden Materialtyp
- Werkzeugstandzeiten in verschiedenen Anwendungen
- Ursachen und Lösungen für Qualitätsprobleme
- Ergebnisse von Maßkontrollen und Rauheitsmessungen
Elektronische Dokumentenmanagementsysteme reduzieren die Informationsbeschaffungszeit von 15 auf 2 Minuten. Die automatische Erstellung von Qualitätsberichten erhöht die Transparenz der Prozesse. Diese Systeme unterstützen Zertifizierungen nach ISO-Normen und Kundenanforderungen.
MES (Manufacturing Execution System)-Systeme integrieren Prozessdokumentation mit aktuellen Produktionsdaten und ermöglichen Echtzeitüberwachung. Die automatische Datenerfassung von CNC-Maschinen eliminiert Fehler durch manuelle Dateneingabe. Diese Systeme erfassen alle Bearbeitungsparameter, Werkzeugverbrauch sowie Qualitätsprobleme und schaffen eine umfassende Produktionswissensbasis.
Fortschrittliche Produktionsmanagement-Plattformen ermöglichen die automatische Erstellung von Prozessblättern und Bearbeitungsanweisungen auf Basis historischer Daten. Maschinelle Lernalgorithmen analysieren Tausende von Bearbeitungszyklen und schlagen optimale Parameter für neue Teile vor. Unternehmen, die solche Systeme einsetzen, berichten von einer Reduzierung der Produktionsrüstzeit um 40-60 % und einer Steigerung der Prozesswiederholgenauigkeit um 25-35 %.
Implementierung von Qualitätskontrollverfahren in jeder Produktionsphase
Qualitätskontrolle in allen Produktionsphasen verhindert, dass Fehler an nachfolgende Arbeitsschritte weitergegeben werden. Die Prüfung der Materialien vor der Bearbeitung beseitigt Probleme mit mangelhaften Rohstoffen. Die In-Prozess-Kontrolle ermöglicht schnelle Reaktionen auf Abweichungen von den Spezifikationen.
Wichtige Kontrollpunkte umfassen:
- Wareneingang und Qualitätsprüfung der eingehenden Materialien
- Überprüfung der Maschineneinstellungen vor Produktionsbeginn
- Inspektion des ersten Teils nach Programmstart
- Systematische Messkontrollen während der Produktion
- Endkontrolle der fertigen Teile
Statistische Prozesslenkung (SPC) ermöglicht die Überwachung von Qualitätstrends. Diese Systeme können Toleranzüberschreitungen 10-20 Teile im Voraus vorhersagen. Automatische Warnmeldungen erlauben Parameteranpassungen, bevor Fehler auftreten.
Tipp: Vision-Qualitätskontrollsysteme können Oberflächenfehler mit einer Genauigkeit von 95-99 % automatisch erkennen. Die Integration mit CNC-Maschinen ermöglicht eine automatische Sortierung fehlerhafter Teile und steigert die Prüfeffizienz um 200-300 %.
CNC-Drehservices bei CNC Partner
CNC Partner bietet umfassende CNC-Metallbearbeitungsdienstleistungen basierend auf langjähriger Erfahrung und einem modernen Maschinenpark an. Das Unternehmen entstand durch die Fusion zweier spezialisierter Betriebe, die sich auf Kunststoffverarbeitung und die Umsetzung fortschrittlicher Bearbeitungstechnologien konzentrieren. Servicequalität und der Einsatz modernster technologischer Möglichkeiten bleiben Prioritäten, um optimale Produktionslösungen für Kunden sicherzustellen.
Die Fertigungsstätte in Bydgoszcz bedient Kunden aus Polen und den Ländern der Europäischen Union und verarbeitet sowohl Einzelteile als auch Serien mit mehreren Tausend Stück. Die strategische Lage und ein entwickeltes Logistiknetzwerk ermöglichen eine schnelle Auftragsabwicklung mit Lieferzeiten von maximal 48 Stunden innerhalb Polens.
Umfassende CNC-Bearbeitungsdienstleistungen
CNC Partner führt ein breites Spektrum an Aufgaben durch, darunter:
Das Fräsen erfolgt auf +GF+ Mikron- und AVIA VMC-Maschinen mit Arbeitsbereichen von 800×550×600 bis 1700×900×800 mm, was eine präzise Bearbeitung von Bauteilen mit unterschiedlichen Komplexitätsgraden gewährleistet. Das Drehen wird an einer Drehmaschine HAAS SL-30THE mit einem Durchgangslochdurchmesser von 76 mm und einem maximalen Drehdurchmesser von 482 mm durchgeführt.
Drahterodieren auf +GF+ CUT 300SP-Maschinen ermöglicht die Bearbeitung von Materialien mit einer Härte bis zu 64 HRC bei sehr hoher Genauigkeit. Das CNC-Schleifen auf einer +JUNG-Schleifmaschine mit einem Arbeitsbereich von 2000×1000 mm erlaubt das Erreichen einer Oberflächenrauheit bis Ra 0,63. Die Prozesse werden durch die CAM-Software GibbsCAM unterstützt, die Werkzeugwege optimiert und die Produktionszeit verkürzt.
Leistungen in der CNC-Metallbearbeitung
Fortschrittliche Technologie und Qualitätskontrolle
Das Unternehmen investiert in einen modernen Maschinenpark und rüstet die Ausstattung regelmäßig auf, um mit den technologischen Entwicklungen der Metallbearbeitungsbranche Schritt zu halten. Jedes Bauteil unterliegt einer strengen Prüfung, um hohe Standards und Kundenanforderungen zu erfüllen. Präzise Bearbeitung und Liebe zum Detail zeichnen CNC Partner gegenüber Wettbewerbern aus.
Erfahrene Fachkräfte und der Einsatz modernster Technologien ermöglichen die Umsetzung auch sehr komplexer Projekte. Das Team geht jede Bestellung individuell an, analysiert die Bedürfnisse und passt die Prozesse an spezifische Anforderungen an. Angebote werden innerhalb von 2–48 Stunden erstellt, und die Lieferzeiten liegen je nach Komplexität zwischen 3 und 45 Tagen.
Professioneller Service und Pünktlichkeit
CNC Partner zeichnet sich durch schnelle Auftragsabwicklung und eine flexible Herangehensweise an die Bedürfnisse von Kunden aus verschiedenen Industriezweigen aus. Die Dienstleistungen werden von Fertigungsunternehmen, Konstruktionsbüros sowie Firmen genutzt, die sich auf CNC-Metallbearbeitung spezialisiert haben und Überkapazitäten oder Projekte mit speziellen Anforderungen auslagern. Das Unternehmen fertigt zudem Prototypen für den Start neuer Produktionslinien.
Die Aufträge werden per Versand abgewickelt, was eine effiziente Lieferung der Produkte an Empfänger in ganz Polen und den Ländern der Europäischen Union ermöglicht. Bei größeren Aufträgen ist auch eine Lieferung mit eigenem Transport direkt zum Kunden möglich. Positive Bewertungen bestätigen die hohe Qualität der Leistungen sowie Zuverlässigkeit bei der Einhaltung von Terminen.
Wir laden Sie ein, Kontakt mit uns aufzunehmen, um ein detailliertes Angebot zu erhalten, aktuelle Preise zu prüfen und eine technische Beratung zu erhalten, die auf Ihre Produktionsbedürfnisse zugeschnitten ist.
Folgen von Bearbeitungsfehlern und Möglichkeiten zu deren Behebung
CNC-Bearbeitungsfehler verursachen erhebliche finanzielle Verluste und Lieferverzögerungen für Kunden. Beschädigungen des Oberflächenmaterials erfordern zusätzliche Reparaturarbeiten, was die Produktionskosten um 25-40 % erhöht. Das Überschreiten der Maßtoleranzen kann verhindern, dass Bauteile zu Baugruppen montiert werden, was zu Schadensersatzforderungen in Höhe von mehreren Tausend EUR führt.
Die Zeit zur Behebung von Bearbeitungsfehlern macht in Betrieben mit geringem Qualitätskontrollniveau 15-25 % der Gesamtproduktionszeit aus. Unternehmen mit hohen Qualitätsstandards reduzieren diese Zeit dank effektiver präventiver Maßnahmen auf 3-5 %. Investitionen in Fehlervermeidungssysteme amortisieren sich innerhalb von 6-12 Monaten.
Branchenstatistiken zeigen, dass 60 % der Bearbeitungsfehler ohne Materialaustausch repariert werden können. Die restlichen 40 % erfordern eine teilweise oder vollständige Nachbearbeitung der Teile. Eine frühzeitige Problemerkennung erhöht die Erfolgschancen einer Reparatur auf 80-90 %.
Beschädigungen des Oberflächenmaterials und Beseitigungsmethoden
Oberflächenfehler entstehen durch verschlissene Werkzeuge, falsche Schnittparameter oder instabile Werkstückspannung. Kratzer, Schnitte und Unebenheiten erfordern zusätzliche Nachbearbeitungsschritte, die die Produktionszeit um 30-60 % verlängern. Tiefe Schäden über 0,1 mm können eine Reparatur des Teils unmöglich machen.
Methoden zur Beseitigung von Oberflächenfehlern umfassen verschiedene Reparaturtechniken:
- Flächenschleifen bei Schäden bis zu 0,05 mm Tiefe
- Nachdrehen mit neuen Werkzeugen und angepassten Parametern
- Einsatz kleinerer Vorschübe und Schnitttiefen
- Handpolieren für dekorative Oberflächen
- Austausch durch neues Material bei Schäden über 0,1 mm
Die Kosten für die Reparatur von Oberflächenfehlern liegen je nach Art und Umfang der Beschädigung zwischen 5 und 50 EUR pro Stück. Hochwertige Teile können spezialisierte Reparaturverfahren erfordern, deren Kosten zwischen 125 und 500 EUR liegen.
Überschreitung der Maßtoleranzen und Korrekturmöglichkeiten
Maßliche Fehler entstehen durch fehlerhafte Programmierung, Maschinenverschleiß oder instabile Spannungen. Übermaßiges Material erlaubt eine Korrektur durch zusätzliche Bearbeitung unter Einhaltung der geforderten Toleranzen. Untermaßige Teile sind häufig nicht reparabel und müssen neu gefertigt werden.
Die Möglichkeiten zur Korrektur maßlicher Fehler hängen von deren Art und Ausmaß ab:
| Fehlertyp | Fehlerbereich | Reparaturmöglichkeit | Korrekturverfahren |
|---|---|---|---|
| Durchmesser zu groß | 0,1-0,5 mm | Hoch (90%) | Zusätzlicher Durchgang |
| Länge zu groß | 0,2-1,0 mm | Mittel (70%) | Planen der Stirnfläche |
| Durchmesser zu klein | 0,05-0,2 mm | Niedrig (30%) | Schweißen/Spritzen |
| Länge zu klein | Beliebig | Unmöglich (0%) | Neuteil |
Automatische Werkzeugsverschleiß-Kompensationssysteme können Maßabweichungen während der Bearbeitung korrigieren. Die Korrekturg Genauigkeit beträgt ±0,01 mm bei Durchmessern und ±0,02 mm bei Längen. Diese Systeme reduzieren das Risiko von Toleranzüberschreitungen um 60-80 %.
Werkzeugbruch während der Bearbeitung und Notfallverfahren
Werkzeugbruch kann die Werkstückoberfläche und Maschinenteile beschädigen, was Verluste zwischen 500 und 2.500 EUR verursacht. Schneidplattenfragmente können im Material verbleiben und bei nachfolgenden Arbeitsgängen weitere Probleme verursachen. Ein sofortiges Anhalten der Maschine minimiert Schäden und verhindert Spindelschäden.
Das Vorgehen nach Werkzeugbruch umfasst folgende Schritte:
- Sofortiges Anhalten des Bearbeitungszyklus mittels STOP-Taste
- Überprüfung der Werkstückoberfläche auf Beschädigungen und verbliebene Werkzeugfragmente
- Entfernung aller Schneidplattenfragmente aus dem Arbeitsbereich der Maschine
- Inspektion der Spindel, Führungen und Antriebssysteme
- Dokumentation der Bruchursachen zur späteren Analyse
Überlastüberwachungssysteme können die Maschine innerhalb von 0,1–0,2 Sekunden nach Bruch erkennen stoppen. Dadurch werden Schäden am Werkstück und an der Maschine um 70–90 % minimiert. Die Investition in solche Systeme rentiert sich bereits nach dem ersten vermiedenen Ausfall.
Strategien zur Minimierung finanzieller Verluste nach Fehlern
Schnelles Reagieren auf Bearbeitungsfehler minimiert finanzielle Verluste und verhindert die Ausbreitung von Problemen auf nachfolgende Chargen. Ursachenanalysen helfen, ähnliche Probleme zukünftig zu vermeiden. Die Umsetzung von Notfallverfahren reduziert Stillstandszeiten von 2–4 Stunden auf 15–30 Minuten.
Effektive Strategien zur Verlustminimierung umfassen:
- Sofortige Ursachenanalyse durch ein Team von Spezialisten
- Schnelle Anpassung der Bearbeitungsparameter basierend auf gesammelter Dokumentation
- Einsatz von Teilen mit Materialüberschuss für Korrekturen
- Prozessoptimierung basierend auf Problemlösungserfahrungen
- Produktionsversicherung gegen Risiken durch Bearbeitungsfehler
Risikomanagementsysteme ermöglichen die Abschätzung potenzieller Verluste vor Auftreten von Fehlern. Angemessene finanzielle Rücklagen und Notfallverfahren können Verluste um 40–60 % reduzieren. Die Zusammenarbeit mit erfahrenen Zulieferern bietet alternative Produktionsquellen.
Tipp: Haftpflicht- und Produktionsversicherung schützt vor unvorhergesehenen finanziellen Verlusten. Die Versicherungsprämie beträgt 0,5–1,5 % des versicherten Werts, was deutlich weniger ist als potenzielle Verluste durch Bearbeitungsfehler.
FAQ: Häufig gestellte Fragen
Wie oft sollten Schneidwerkzeuge beim CNC-Drehen gewechselt werden?
Die Lebensdauer von Schneidwerkzeugen hängt vom bearbeiteten Material, den Schnittparametern und der Qualität der Schneidplatte ab. Hartmetallwerkzeuge, die bei der Stahlbearbeitung eingesetzt werden, können 30–60 Minuten arbeiten. Keramikplatten halten unter geeigneten Parametern 2–4 Stunden.
Regelmäßige Überwachung des Zustands der Schneide verhindert Qualitätsprobleme. Austauschkriterien sind Verschleiß der Kontaktfläche über 0,3 mm, Kraterbildung sowie Mikrodefekte. Automatische Überwachungssysteme können den Austauschbedarf 10–15 Minuten im Voraus signalisieren.
Was sind die effektivsten Methoden zur Maßkontrolle beim CNC-Drehen?
Die Maßkontrolle erfordert präzise Messinstrumente, die an die Art der Bearbeitung angepasst sind. Digitale Messschieber bieten eine Genauigkeit von ±0,02 mm bei Durchmessermaßen. Mikrometer garantieren eine Präzision von ±0,01 mm bei der Überprüfung externer Maße.
Koordinatenmessmaschinen bieten die höchste Genauigkeit von ±0,005 mm. Visionssysteme können Abmessungen automatisch mit einer Rate von 100 Teilen pro Stunde prüfen. Messmethoden während der Bearbeitung umfassen Tastsysteme, Lasersensoren und optische Systeme. Die Erststückprüfung eliminiert Programmierfehler vor Beginn der Serienproduktion.
Ist es möglich, Bauteile mit überschrittenen Maßtoleranzen zu reparieren?
Die Reparaturmöglichkeit hängt von Art und Ausmaß der Toleranzüberschreitung ab. Eine Übergröße bis zu 0,5 mm erlaubt eine Korrektur durch Nachbearbeitung unter Einhaltung der geforderten Maße. Untergröße verhindert häufig eine effektive Reparatur des Bauteils.
Reparaturtechniken umfassen Nachdrehen, Schleifen und in Extremfällen Materialaufschweißen. Hochwertige Bauteile erfordern möglicherweise spezialisierte Reparaturverfahren mit Kosten von 125-500 EUR. Die Korrektur von Maßfehlern ist in 70 % der Fälle bei Übergröße und nur in 20 % bei Untergröße möglich.
Warum treten Vibrationen beim Drehen auf und wie lassen sie sich beseitigen?
Vibrationen beim Drehen entstehen durch Instabilität im Maschinen-Werkzeug-Werkstück-System. Hauptursachen sind lose Befestigungen, verschlissene Lager und Resonanzen von Bauteilen. Schwingungsfrequenzen zwischen 50-200 Hz weisen auf Probleme mit den Spindellagern hin.
Beseitigungsmethoden umfassen die Erhöhung der Befestigungssteifigkeit, Änderung der Schnittparameter und den Einsatz von Schwingungsdämpfern. Moderne adaptive Steuerungssysteme passen die Parameter automatisch an, um Vibrationen zu minimieren. Eine korrekte Auswuchtung des Spannfutters und Werkstücks beseitigt Niederfrequenzvibrationen. Regelmäßige Lagerwartung verhindert Hochfrequenzvibrationen über 500 Hz.
Wie bereitet man ein CNC-Programm für das Drehen komplexer Formen richtig vor?
Die Programmierung komplexer Konturen erfordert einen präzisen Umgang mit jedem geometrischen Element. Die Programmsimulation in einer CAM-Umgebung beseitigt Fehler vor der tatsächlichen Bearbeitung. Wesentliche Elemente sind die korrekte Nullpunktsetzung, Werkzeugradiuskorrektur und optimale Werkzeugwege.
Unterprogramme ermöglichen eine effiziente Programmierung wiederkehrender geometrischer Elemente. Makroanweisungen verkürzen den Code und erhöhen die Programmübersichtlichkeit. Automatische Bearbeitungszyklen für Nuten, Gewinde und Außenkonturen beschleunigen die Programmierung um 40-60 %. Die Kollisionsprüfung im grafischen Modus verhindert Schäden an Werkzeugen und Maschinen bei der Bearbeitung komplexer Teile.
Zusammenfassung
Die Vermeidung von Fehlern beim CNC-Drehen erfordert einen systematischen Ansatz, der alle Aspekte des Produktionsprozesses umfasst. Eine korrekte Maschinenprogrammierung, die passende Auswahl der Schneidwerkzeuge sowie eine präzise Materialeinrichtung bilden die Grundlage für qualitativ hochwertige Bearbeitung. Unternehmen, die umfassende Qualitätskontrollverfahren implementieren, erreichen Fehlerquoten unter 2 %, was zu erheblichen finanziellen Einsparungen führt.
Investitionen in moderne Überwachungssysteme und automatische Parametersteuerung zahlen sich innerhalb von 12 bis 18 Monaten durch gesteigerte Produktivität und reduzierte Verluste aus. Regelmäßige Schulungen der Bediener und systematische Maschinenwartung sind ebenso wichtig, um ein hohes Qualitätsniveau aufrechtzuerhalten. Die Dokumentation der Prozesse und die Analyse von Fehlerhäufigkeiten ermöglichen eine kontinuierliche Verbesserung der Produktionsmethoden.
Effektive Fehlervermeidung bei der CNC-Bearbeitung sichert Wettbewerbsfähigkeit am Markt und Kundenzufriedenheit. Zeitgemäße Technologien bieten Werkzeuge, mit denen höchste Qualitätsstandards bei optimalen Produktionskosten erreicht werden können. Die systematische Anwendung der vorgestellten Methoden verhindert die meisten Probleme und minimiert finanzielle Risiken, die mit fehlerhafter Produktion verbunden sind.
Quellen:
- https://www.sandvik.coromant.com/pl-pl/knowledge/general-turning/how-to-achieve-good-component-quality-in-turning
- https://procestechnologiczny.com.pl/mapa-bledow-obrabiarki/
- https://www.siemens.com/pl/pl/produkty/automatyka/systemy/cnc4you-2/podstawowe-informacje-cnc-sinumerik/zarzadzanie-jakoscia-podczas-procesu-produkcyjnego-w-obrobce-cnc.html
- https://www.renishaw.com/pl/systemy-pomiarowe-do-obrabiarek-cnc–6073
- https://www.renishaw.com/pl/systemy-do-ustawiania-narzedzi-i-wykrywania-ich-uszkodzen–6079
- https://procestechnologiczny.com.pl/dokumentacja-technologiczna/
- https://konstrukcjeinzynierskie.pl/jak-diagnozowac-przyczyny-bledow-obrobki-cnc-detali/
- https://konstrukcjeinzynierskie.pl/jak-diagnozowac-przyczyny-bledow-obrobki-cnc-detali-cz-2/
- https://yadda.icm.edu.pl/baztech/element/bwmeta1.element.baztech-article-BSW1-0096-0006/c/Jastrzebski.pdf
- https://www.par.pl/Archiwum/2012/1-2012/Metody-badan-bledow-ruchow-technologicznych-precyzyjnych-centrow-tokarskich-CNC
- https://m.ciop.pl/CIOPPortalWAR/file/75836/Ramowe-wytyczne-2014-Rozdzial-7-Bezpieczenstwo-maszyn.pdf
- http://archiwum.ciop.pl/16402.html
- https://pwrze.com/storage/file/core_files/2022/3/18/96f6469409755351fe1fb4f0fe1963bb/Wymagania_dla_maszyn_PL.pdf
- https://publikacje.siemens-info.com/pdf/17/Bezpiecze%C5%84stwo%20maszyn%20-%20wprowadzenie.pdf
- https://zpe.gov.pl/a/elektroniczne-systemy-nadzorowania-procesow-obrobki-i-montazu-czesci-maszyn-i-urzadzen/D10IaF1Gx
- https://wydawnictwo.not.pl/9_TUREK_MOD.pdf
- https://www.scribd.com/document/568529484/Pomiary-dok%C5%82adno%C5%9Bci-geometrycznej-tokarki
- https://zsmi.pl/wp-content/uploads/2012/10/Opracowanie-programu-i-realizacja-obr%C3%B3bki-element%C3%B3w-na-obrabiarkach-CNC.pdf
- https://www.mechanik.media.pl/pliki/do_pobrania/artykuly/13/viii_sos.pdf
