Welche Details und Teile können mit der CNC-Fräsbearbeitung hergestellt werden?

CNC-Fräsen ist eine Fertigungstechnologie mit unbegrenzten Möglichkeiten zur Herstellung von Bauteilen unterschiedlicher Größe und Komplexität. Moderne numerisch gesteuerte Maschinen können praktisch jede Form fertigen, die in drei Dimensionen entworfen werden kann. Von mikroskopisch kleinen elektronischen Komponenten im Mikrometerbereich bis hin zu massiven Industrieanlagen, die mehrere Tonnen wiegen – alles entsteht dank präziser spanender Bearbeitung.

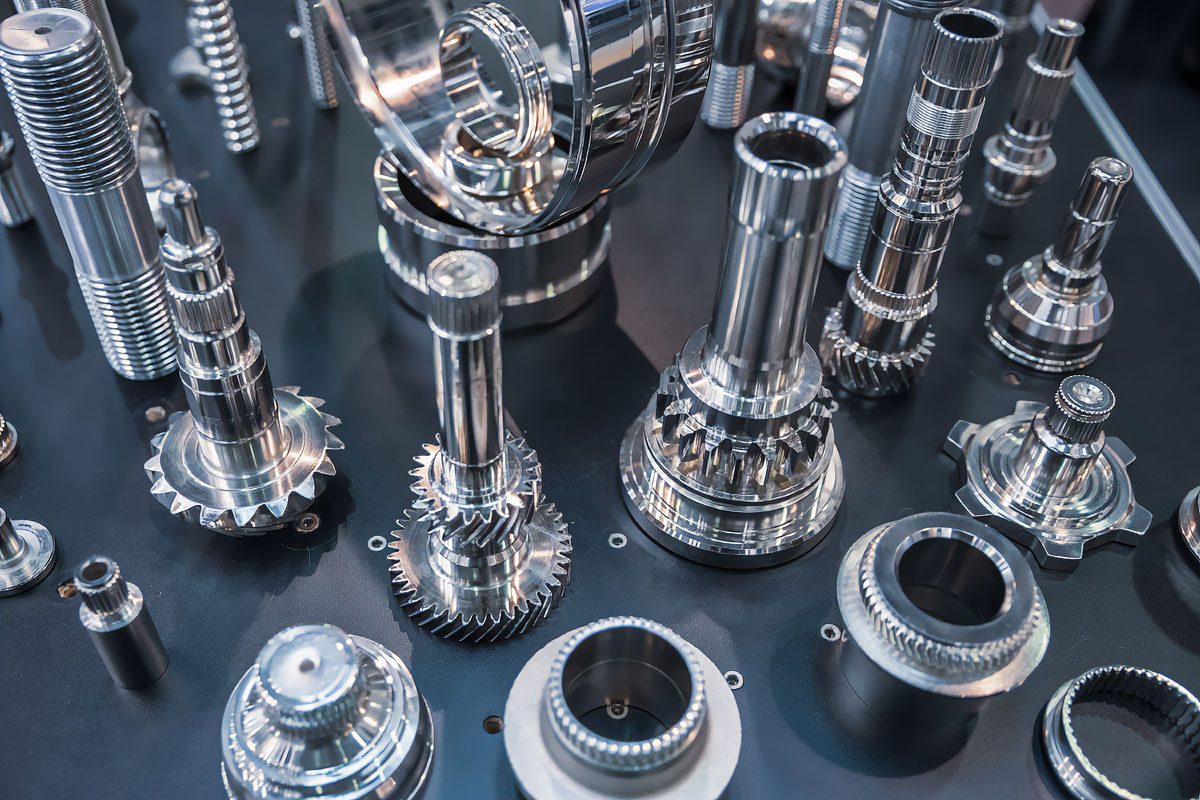

Die Vielfalt der mittels CNC-Fräsen hergestellten Teile ist enorm und umfasst alle Industriezweige. Jede Branche nutzt die einzigartigen Möglichkeiten dieser Technologie zur Herstellung spezialisierter Komponenten. Die Automatisierung der Prozesse ermöglicht die Produktion von Tausenden identischer Teile bei gleichbleibend höchster Fertigungsqualität und Maßhaltigkeit.

Moderne Bearbeitungszentren zeichnen sich durch außergewöhnliche Produktionsflexibilität und Präzision aus. Eine Maschine kann Bauteile von wenigen Mikrometern bis zu mehreren Metern Länge fertigen. Die Bearbeitungsgenauigkeit erreicht Einzelmikrometer, was diese Methode ideal für die anspruchsvollsten technischen Anwendungen in der High-Tech-Industrie macht.

Was ist CNC-Fräsen und wie funktioniert der Bearbeitungsprozess?

CNC-Fräsen ist ein computergesteuerter spanender Abtragungsprozess unter Einsatz fortschrittlicher numerischer Steuerungssysteme der neuesten Generation. Die Technologie verwendet rotierende Schneidwerkzeuge, um Material präzise vom Werkstück gemäß vorprogrammierten Bahnen zu entfernen. Der gesamte Prozess erfolgt nach zuvor programmierten Anweisungen im G-Code, der jede Maschinenbewegung mit Mikrometer-Genauigkeit definiert.

Architektur der numerischen Steuerungssysteme

Das Herz jeder CNC-Fräsmaschine bildet ein fortschrittliches computergestütztes Steuerungssystem mit einer leistungsfähigen Mehrprozessor-Rechenarchitektur. Die Steuereinheit interpretiert komplexe CAM-Programme und wandelt sie in präzise Bewegungen der Maschinenmechanismen in Echtzeit um. Interpolationsalgorithmen gewährleisten fließende Bewegungen entlang gekrümmter Linien und räumlicher Flächen mit komplexer mathematischer Geometrie.

Steuerungssysteme der neuesten Generation nutzen künstliche Intelligenz zur Optimierung der Bearbeitungsprozesse in Echtzeit. Adaptive Algorithmen analysieren Vibrationen, Werkzeugverschleiß und Oberflächenqualität während des Maschinenbetriebs. Predictive Maintenance minimiert Stillstände durch frühzeitige Erkennung von Anomalien in mechanischen und elektrischen Systemen.

Mechanismen für präzise räumliche Positionierung

Moderne Fräsmaschinen verwenden Servomotoren mit Absolut-Encoder für höchste Genauigkeit bei der räumlichen Positionierung in den Arbeitsachsen. Antriebssysteme mit direkter Kopplung eliminieren mechanische Spielräume, die bei herkömmlichen Zahnrad- und Spindelgetrieben typisch sind. Linearmagnetmotoren erreichen Geschwindigkeiten bis zu 100 m/min bei einer Positioniergenauigkeit unter einem Mikrometer über den gesamten Arbeitsbereich.

Die thermische Kompensation nutzt Temperatursensoren, die an Schlüsselstellen der Maschinenkonstruktion angebracht sind, um thermische Fehler zu eliminieren. Korrekturalgorithmen berücksichtigen die thermische Ausdehnung der Konstruktionselemente unter verschiedenen Betriebsbedingungen und Belastungen. Aktive Kühlsysteme halten die Arbeitstemperatur unabhängig von thermischer Belastung und Umgebungsbedingungen konstant.

Werkzeugtechnologien der neuesten Generation

Moderne CNC-Werkzeuge verwenden die neuesten Materialien und Beschichtungen, die die Zerspanleistung und Standzeit der Schneiden erhöhen. Hartmetalle mit TiAlN-Beschichtungen widerstehen Temperaturen über 1000 °C bei der Bearbeitung der härtesten Materialien. Keramik- und CBN-Werkzeuge ermöglichen die Bearbeitung der härtesten Werkstoffe mit hohen Schnittgeschwindigkeiten von über 1000 m/min.

Die Werkzeuggeometrie wird computergestützt für spezifische Materialien und Bearbeitungsbedingungen mittels numerischer Simulation optimiert. Spezielle Spanräume sorgen für eine effektive Spanabfuhr aus dem Zerspanungsbereich bei hohen Leistungsanforderungen. Werkzeugspannsysteme wie HSK und Capto garantieren eine Wiederholgenauigkeit beim Werkzeugwechsel von unter 3 Mikrometern bei automatischem Werkzeugwechsel.

Welche kleinen Details können auf CNC-Maschinen gefräst werden?

Mikrofräsen ist ein spezialisiertes Gebiet der CNC-Bearbeitung, das sich der Herstellung miniaturisierter Bauteile mit Abmessungen unter 10 mm bei höchster Präzision widmet. Der Prozess verwendet Werkzeuge mit Durchmessern von 0,05 bis 3 mm bei Drehzahlen von über 200.000 U/min in speziellen Hochgeschwindigkeits-Spindeln. Maßtoleranzen erreichen ein Niveau von 0,0005 mm, was für präzise technologische Anwendungen mit höchsten Qualitätsanforderungen unerlässlich ist.

Komponenten der Elektronik- und Telekommunikationsindustrie

Die Elektronikbranche verlangt höchste Präzision bei der Herstellung miniaturisierter funktionaler Bauteile mit komplexer räumlicher Geometrie. Mikroprozessorgehäuse verfügen über komplizierte Kühlsysteme mit Mikrokanälen von 0,3 mm Durchmesser und bis zu 5 mm Tiefe. Kühlkörper für Grafikprozessoren enthalten hunderte Kühlrippen mit einer Dicke von 0,15 mm und einer Höhe von bis zu 8 mm zur Maximierung der Wärmeübertragungsfläche.

Hochfrequenzsteckverbinder erfordern präzise charakteristische Impedanzen für Signale im GHz-Bereich, wie sie in der Telekommunikation verwendet werden. Jeder Pin hat genau definierte Maße, die elektrische Parameter der Verbindung und Signalintegrität beeinflussen. Kontaktflächen müssen eine Rauheit unter 0,05 Mikrometer aufweisen, um eine zuverlässige Stromleitung über viele Jahre Betrieb sicherzustellen.

Miniaturisierte elektronische und telekommunikative Bauteile:

• Mikroprozessorgehäuse mit Kühlkanälen von 0,3-0,8 mm
• CPU-Kühlkörper mit Lamellenstärken von 0,1-0,3 mm
• HF-Steckverbinder mit Impedanz 50/75 Ohm für Hochfrequenzsignale
• Planare Antennen auf keramischen Substraten mit einer Dicke von 0,2-1 mm
• Gehäuse für Quarzoszillatoren mit hermetisch abgeschlossenen Kammern
• Millimeterwellen-Wellenleiterkomponenten für 5G-Kommunikation
• Hochleistungs-LED-Kühlkörper mit Mikrostrukturkühlung
• MEMS-Sensorgehäuse mit den Maßen 2x2x1 mm
• Optische Transceiver-Komponenten für Glasfasern
• BGA/LGA-Prozessorsockel mit tausenden präzisen Bohrungen
• ASIC-Chipkomponenten
• Speichermodulkomponenten DDR mit Kühlkörpern
• Gehäuse für Temperatur- und Feuchtigkeitssensoren
• Komponenten von GPS-Navigationssystemen
• Bauteile für Schaltnetzteile

Präzisionsoptik- und Photonik-Komponenten

Die optische Industrie stellt höchste Anforderungen an Oberflächenqualität und geometrische Formgenauigkeit zur Eliminierung optischer Aberrationen. Optische Elemente erfordern Oberflächenrauheiten unter 5 Nanometern, um Lichtstreuung und optische Verluste zu vermeiden. Formtoleranzen werden in Bruchteilen der Lichtwellenlänge gemessen, um Aberrationen und Bildverzerrungen in Präzisionssystemen auszuschließen.

Asphärische Linsen besitzen komplexe mathematische Profile zur Korrektur sphärischer und chromatischer Aberrationen in fortschrittlichen optischen Systemen. Jede Oberfläche wird durch Gleichungen höherer Ordnung mit einer Genauigkeit bis zu sechs Nachkommastellen definiert. Interferometrische Messsysteme kontrollieren die Form mit einer Genauigkeit von λ/20 für höchste optische Qualität.

Präzise optische und photonische Komponenten:

• Asphärische Linsen Ø2-12 mm mit Formtoleranz λ/10
• Dispersionsprismen mit Brechungswinkeln von 0,05° für Spektroskopie
• Parabolspiegel mit einer Rauheit von 2 nm RMS
• Beugungselemente mit Periodizitäten von 0,5-5 μm
• Mehrschichtinterferenzfilter für Laser
• Laser-Kollimatoren mit Aperturen von 0,5-3 mm
• Einzelmodus- und Mehrmoden-Glasfaserkomponenten
• Mikrolinsen für Mobiltelefonkameras
• VR/AR-Systemelemente mit Durchmessern von 5-15 mm
• Halbleiterlaser-Komponenten
• Teleskop- und Mikroskopelemente
• Linsen für Gleitsichtbrillen
• Industrielle Lasersystemkomponenten
• Anpassungsoptik-Komponenten
• Kfz-Lidar-Komponenten

Tipp: Bei der Bearbeitung optischer Elemente ist die konstante Werkstatttemperatur von ±0,1 °C entscheidend. Temperaturschwankungen können Verformungen verursachen, die die erforderlichen optischen Toleranzen in Präzisionsanwendungen überschreiten.

Welche mittleren Teile werden mittels CNC-Fräsen gefertigt?

Mittlere CNC-Bauteile umfassen Komponenten mit Abmessungen von 50 mm bis 1000 mm und stellen das größte Segment der industriellen Fertigung weltweit dar. Diese Gruppe zeichnet sich durch geometrische Komplexität aus, die mehrachsige Bearbeitung und präzise Werkzeugwegprogrammierung erfordert. Diese Teile verbinden Fertigungspräzision mit den Festigkeitsanforderungen mechanischer Konstruktionen unter anspruchsvollen Einsatzbedingungen.

Kfz-Industriekomponenten

Die Automobilindustrie nutzt CNC-Fräsen zur Herstellung von Schlüsselkomponenten für Antriebsstränge und Fahrwerke von Pkw und Nutzfahrzeugen. Verbrennungsmotorblöcke erfordern präzise Zylinderbohrungen mit Toleranzen von 0,005 mm für den ordnungsgemäßen Betrieb der Kolben. Dichtflächen müssen eine Rauheit von Ra 0,8 μm aufweisen, um die Dichtheit der Verbindungen zu gewährleisten und Leckagen von Betriebsflüssigkeiten zu vermeiden.

Zylinderköpfe besitzen komplexe Kühl- und Ventilkanäle mit Querschnitten, die für den Durchfluss von Flüssigkeiten und Gasen optimiert sind. Brennräume sind aerodynamisch geformt, um eine effiziente Verbrennung des Kraftstoff-Luft-Gemischs und die Reduzierung von Abgasemissionen zu gewährleisten. Die Gewinde der Glühkerzen erfordern eine Fertigungsgenauigkeit der Klasse 6H für eine zuverlässige Verbindung mit dem Zündsystem.

Mittelgroße Automobilkomponenten:

• Motorblöcke mit Zylinderbohrungen Ø80–120 mm
• Zylinderköpfe mit Ventil- und Kühlkanälen
• Kurbelwellen mit Haupt- und Pleuellagern
• Kolben für Verbrennungsmotoren mit Ringnuten
• Bauteile für automatische und manuelle Getriebe
• Differenzialgehäuse mit Planetengetrieben
• Gehäuse für Hochdruck-Einspritzpumpen
• Komponenten von ABS- und ESP-Bremssystemen
• Gehäuse für EGR-Ventile und Turbolader
• Gehäuse für Lichtmaschinen und Anlasser
• Teile für servounterstützte Lenksysteme
• Gehäuse für hydraulische und pneumatische Pumpen
• Bauteile für aktive und adaptive Fahrwerke
• Gehäuse von Fahrzeugklimaanlagen
• Sicherheitskomponenten für Airbagsysteme

Luft- und Raumfahrtkomponenten

Die Luftfahrtbranche stellt höchste Anforderungen an das Verhältnis von Festigkeit zu Gewicht der Strukturbauteile zur maximalen Kraftstoffeffizienz. Flügelrippen weisen komplexe aerodynamische Formen mit zahlreichen Entlastungsbohrungen auf, die das Gewicht der Konstruktion reduzieren. Jedes Gramm Gewichtsersparnis bedeutet Kraftstoffeinsparung und Reichweitenerhöhung bei Passagier- oder Transportflugzeugen.

Triebwerksteile von Strahltriebwerken arbeiten unter extremen Bedingungen mit Temperaturen über 1500 °C und Drücken bis zu 40 bar. Turbinenschaufeln erfordern präzise aerodynamische Profile zur maximalen thermodynamischen Effizienz des Motors. Die Oberflächen müssen frei von Mikrorissen sein, die zu katastrophalen Triebwerksausfällen im Flug führen könnten.

Luft- und Raumfahrtkomponenten:

• Flügelrippen mit Entlastungsbohrungen
• Turbinenschaufeln von Strahltriebwerken
• Fahrwerksteile für Passagierflugzeuge
• Gehäuse für Hochdruck-Kraftstoffpumpen
• Gehäuse für Navigations- und Avioniksysteme
• Konstruktionselemente des Flugzeugrumpfs
• Komponenten hydraulischer Luftfahrtsysteme
• Gehäuse für Radar- und Kommunikationssysteme
• Teile von Raketentriebwerken und Satelliten
• Gehäuse von Ventilen lebenswichtiger Systeme
• Gehäuse von Bordinstrumenten
• Bauteile von Enteisungssystemen
• Kabinenkomponenten von Schleudersitzen
• Gehäuse von Blackboxen und Flugschreibern
• Teile automatischer Landessysteme

Maschinenbau- und Energieindustrie-Komponenten

Die Maschinenbauindustrie benötigt Bauteile mit hoher Festigkeit und Präzision für Produktions- und Energieanlagen. Gehäuse von Hydraulikpumpen verfügen über komplexe Innenkanäle für einen optimalen Durchfluss der Arbeitsflüssigkeiten. Gehäuse von mechanischen Getrieben erfordern präzise Lagerauflagen zur Beseitigung von Vibrationen und Geräuschen während des Betriebs.

Bauteile von Wind- und Dampfturbinen besitzen computergestützte aerodynamische Profile, die für maximale Energieeffizienz optimiert sind. Rotorblätter von Windturbinen mit einer Länge von bis zu 80 Metern müssen präzise ausgewuchtet werden, um vibrationsbedingte Schäden an der Turmstruktur zu vermeiden.

Hinweis: Bei der Bearbeitung von Luftfahrtkomponenten ist die Dokumentation jedes Produktionsschritts gemäß den AS9100-Normen entscheidend. Qualitätszertifikate müssen die vollständige Bearbeitungs- und Maßkontrollhistorie enthalten, um die Rückverfolgbarkeit der Produktion sicherzustellen.

Welche großen Bauteile können auf CNC-Fräsmaschinen gefertigt werden?

Große CNC-Bauteile sind Konstruktionen mit einer Länge von über einem Meter oder einem Gewicht von mehr als einer Tonne, die spezialisierte Maschinen mit verstärkter Bauweise erfordern. Die Bearbeitung solcher Teile benötigt Portalfräsmaschinen und horizontale Bearbeitungszentren mit Arbeitsmaßen von mehr als 5x3x2 Metern. Portalfräsmaschinen und horizontale Bearbeitungszentren bewältigen die größten Herausforderungen in der Schwer- und Energieindustrie.

Luftfahrt- und Aerospace-Konstruktionen

Flugzeugrümpfe erfordern eine präzise Bearbeitung von Paneelen mit mehreren Metern Länge und Positionstoleranzen der Bohrungen von 0,1 mm. Diese Bauteile weisen komplexe aerodynamische Formen mit Tausenden präzise positionierter Nietlöcher für die Montage der Struktur auf. Die Positioniergenauigkeit darf 0,1 mm nicht überschreiten, um eine korrekte Montage der Rumpfabschnitte und die Erhaltung der aerodynamischen Eigenschaften zu gewährleisten.

Treibstofftanks für Raumfahrtraketen besitzen Wände mit nur wenigen Millimetern Dicke bei enormen Abmessungen von über 10 Metern Länge. Die Bearbeitung solch dünner Bleche erfordert spezielle Spanntechniken, die thermische und mechanische Verformungen verhindern. Vakuum- und Magnetsysteme ersetzen traditionelle mechanische Schraubstöcke, welche empfindliche Strukturen beschädigen könnten.

Große Luft- und Raumfahrtbauteile:

• Rumpfplatten von Passagierflugzeugen mit 5–15 m Länge
• Treibstofftanks von Trägerraketen Ø3–10 m
• Konstruktionsbauteile von Raumstationen
• Flügelpaneele von Transportflugzeugen
• Gehäuse Haupttriebwerke von Raketen
• Bauteile von Start- und Serviceplattformen
• Konstruktionen für Weltraumteleskope
• Paneele thermischer Schutzschilde von Raumfähren
• Konstruktionsbauteile kommunikativer Satelliten
• Gehäuse für Antriebssysteme von Satelliten
• Konstruktionen parabolischer Antennen Ø5–30 m
• Bauteile für Offshore-Bohrplattformen
• Konstruktionen für Brücken und technische Plattformen
• Gehäuse nuklearer Reaktoren auf Schiffen
• Konstruktionsbauteile für Flugzeugträger

Energie- und Industrieinfrastruktur

Windkraftanlagen erfordern Bauteile mit außergewöhnlicher Präzision bei der dynamischen Auswuchtung zur Eliminierung von vibrationsbedingten Konstruktionsschäden. Rotoren von Windkraftanlagen mit einem Durchmesser von bis zu 5 Metern müssen mit einer Genauigkeit von unter 1 Gramm pro Meter Radius ausgewuchtet werden. Hauptlager müssen mit Toleranzen unter 0,05 mm gefertigt werden, um eine Lebensdauer von über 20 Jahren Betrieb zu gewährleisten.

Gehäuse von Elektrogeneratoren verfügen über interne Kühlkanäle zur Ableitung der während des Betriebs entstehenden Wärme. Bauteile von Dampfturbinen in Kraftwerken besitzen komplexe Schaufelprofile, die für maximale thermodynamische Effizienz des Energiezyklus optimiert sind.

Massive Energie- und Industriebauteile:

• Rotoren von Windkraftanlagen Ø2-5 m mit präziser Auswuchtung
• Gehäuse von Elektrogeneratoren 2-8 MW
• Bauteile von Dampfturbinen in Kraftwerken 100-1000 MW
• Gehäuse von Hochspannungstransformatoren 110-400 kV
• Tragkonstruktionen für Solarpanels 50-200 m Länge
• Druckbehälter für Kernkraftwerke Ø4-6 m
• Bauteile von chemischen und petrochemischen Reaktoren
• Gehäuse von Kreiselpumpen in Wasserkraftwerken
• Gehäuse von Gasturbinen in Spitzenlastkraftwerken
• Konstruktive Elemente von Bohrplattformen
• Gehäuse von Erdgasseparatoren Ø2-4 m
• Gehäuse von Kompressoren internationaler Pipelines
• Konstruktive Bauteile von Erdölraffinerien
• Gehäuse katalytischer Reaktoren
• Gehäuse von Anlagen zur industriellen Wasseraufbereitung

Schiffbauindustrie und Offshore-Konstruktionen

Bauteile von Schiffsrümpfen haben Längen über 10 Meter bei Formtoleranzen unter 5 mm. Die Bearbeitung solcher Teile erfordert Fräsmaschinen mit enormen Arbeitsmaßen über 15x5x3 Meter. Die Fertigungspräzision beeinflusst die Hydrodynamik des Rumpfes und den Kraftstoffverbrauch des Schiffes während jahrzehntelangen Betriebs.

Bohrplattformen enthalten massive Stahlbauteile, die gegen Meereskorrosion und Wellenbelastungen beständig sind. Schraubverbindungen müssen enorme Wellenkräfte über 1000 Tonnen pro Quadratmeter aushalten. Jedes Bauteil durchläuft vor der Montage auf See strenge Festigkeits- und Korrosionstests.

Tipp: Große Bauteile erfordern besondere Beachtung thermischer Verformungen während der Bearbeitung, die über 0,5 mm liegen können. Gleichmäßige Kühlung und schrittweises Materialabtragen minimieren innere Spannungen, die zu konstruktiven Rissen führen können.

CNC-Fräsdienstleistungen bei CNC Partner

CNC Partner ist ein polnisches Unternehmen, das sich seit 2010 auf präzise CNC-Bearbeitung spezialisiert hat und umfassende Dienstleistungen für verschiedene Industriezweige anbietet. Das Unternehmen zeichnet sich durch einen modernen Maschinenpark sowie ein erfahrenes Team aus Ingenieuren und Bedienern aus. Es realisiert Projekte unterschiedlichster Komplexität – vom Einzelprototyp bis hin zu Serienproduktionen mit tausenden Bauteilen.

Fortschrittliche Technologien der mechanischen Bearbeitung

CNC Partner verfügt über die neuesten 3-, 4- und 5-Achs-Bearbeitungszentren renommierter Hersteller. Die Maschinen sind mit automatischen Werkzeug- und Palettenwechselsystemen für eine durchgehende Produktion rund um die Uhr ausgestattet. Die CAM-Software der neuesten Generation optimiert die Bearbeitungswege für maximale Effizienz und Oberflächenqualität bei minimalem Werkzeugverschleiß.

CNC-Fräsen bei CNC Partner umfasst die Bearbeitung von Bauteilen aus verschiedenen technischen Werkstoffen mit unterschiedlichen mechanischen Eigenschaften. Aluminium, Edelstahl, Messing und Kunststoffe werden routinemäßig mit höchster Maßgenauigkeit bearbeitet. Spezielle Werkzeuge ermöglichen die Bearbeitung exotischer Titanlegierungen, Inconel und technischer Keramiken, die in der Luftfahrtindustrie verwendet werden.

Umfassendes Angebot an Bearbeitungsdienstleistungen

Das Unternehmen bietet ein vollständiges Spektrum an CNC-Dienstleistungen der mechanischen Bearbeitung, das weit über das reine Fräsen von Bauteilen hinausgeht. CNC-Drehen ermöglicht die Herstellung von Drehteilen mit hoher Präzision und einer Rundlaufgenauigkeit unter 0,01 mm. Präzises Bohren und Gewindeschneiden ergänzen den Bearbeitungsprozess komplexer Bauteile, die eine Schraubmontage erfordern.

Tabelle der CNC Partner Dienstleistungen:

Qualitätskontrolle bei CNC Partner nutzt koordinatenmessmaschinen der neuesten Generation mit einer Messgenauigkeit von 0,001 mm. Jedes Bauteil wird gemäß der technischen Zeichnung des Kunden in einem klimatisierten Messraum vermessen. Qualitätskontrollzertifikate dokumentieren die Einhaltung der Anforderungen nach ISO 9001 und AS9100 Normen.

Tipp: Vor Auftragserteilung empfiehlt es sich, das Projekt mit den CNC Partner Ingenieuren zu konsultieren, um die Konstruktion zu optimieren. Eine technologische Optimierung kann die Produktionskosten erheblich senken, ohne die volle Funktionalität des Bauteils einzuschränken.

Kompizierte Formen, die im CNC-Fräsprozess entstehen

Moderne CNC-Fräsmaschinen können praktisch jede Form herstellen, die in 3D-CAD-Systemen entworfen werden kann. Die Einschränkungen ergeben sich hauptsächlich aus dem Zugang des Werkzeugs zur bearbeiteten Oberfläche und den Möglichkeiten der Werkstückspannung. Die 5-Achs-Programmierung löst die meisten Probleme mit dem Werkzeugzugang zu komplizierten Innenflächen und Unterfräsungen.

Freiformflächen und aerodynamische Oberflächen

Turbinenschaufeln besitzen komplexe räumliche Formen, die strömungstechnisch mittels CFD (Computational Fluid Dynamics) optimiert werden. Jede Oberfläche weist eine andere Krümmung auf, die an die Strömungsrichtung des Arbeitsmediums und den Druckgradienten angepasst ist. Die Formtoleranzen dürfen 0,02 mm nicht überschreiten, um aerodynamische Eigenschaften und Energieeffizienz zu gewährleisten.

Sportwagenkarosserien erfordern eine präzise Wiedergabe der in Windkanälen entworfenen aerodynamischen Formen. Spritzgussformen zur Herstellung von Karosseriepanelen haben Oberflächen mit Spiegelglanz-Rauheitsklasse Ra 0,05 μm. Kleinste Unebenheiten sind auf der lackierten Oberfläche sichtbar und beeinflussen die optische Qualität des Endprodukts.

Bauteile mit unterfrästen Flächen und Nischen

Gussformen enthalten häufig komplexe Innenkanäle für eine gleichmäßige Befüllung der Form mit flüssigem Metall. Der Werkzeugzugang zu solchen Stellen erfordert 5-Achs-Bearbeitung mit langen Spezialwerkzeugen. Lange Werkzeuge mit geringer Steifigkeit können Vibrationen verursachen und eine schlechte Oberflächenqualität erzeugen, die zusätzliche Nachbearbeitungsschritte erfordert.

Elektronengehäuse verfügen über zahlreiche Kühlrippen und Montagevorsprünge für eine effiziente Wärmeableitung. Die Neigungswinkel der Wände müssen das Auswerfen des Gussteils aus der Form ohne Beschädigungen ermöglichen. Die Rundungsradien werden für eine bessere Formfüllung und Spannungsreduktion im Material optimiert.

Gitter- und filigrane Strukturen mit komplexer Geometrie

Moderne Luftfahrtkonstruktionen nutzen Gitterstrukturen für maximale Gewichtsersparnis bei Erhaltung der Festigkeit. Diese Bauteile besitzen zahlreiche Öffnungen und Aussparungen, die das Gewicht im Vergleich zu Vollstrukturen um 40–60 % reduzieren. Jede Öffnung muss präzise positioniert sein, um die strukturelle Festigkeit gemäß FEM-Berechnungen sicherzustellen.

Kühlkörper im Automobilbereich weisen filigrane Strukturen auf, die den Luftstrom zur Motorkühlung optimieren. Kühlkanäle haben Querschnitte, die an thermodynamische Anforderungen und Strömungswiderstände angepasst sind. Die Wärmeübertragungsflächen werden bei minimalem Gewicht und aerodynamischem Widerstand maximiert.

Tipp: Beim Entwerfen komplexer Formen sollten technologische Einschränkungen der 5-Achs-Bearbeitung berücksichtigt werden. Eine Beratung mit dem Technologen in der Entwurfsphase kann erhebliche Kosten- und Zeitersparnisse bei gleichzeitiger Funktionalität gewährleisten.

Präzise Miniaturteile in der CNC-Bearbeitung

Mikrobearbeitung CNC stellt das höchste Präzisionsniveau in der mechanischen Fertigung dar und erfordert spezialisierte Ausrüstung. Maßtoleranzen erreichen Mikrometerbereich bei Bauteilen im Millimetermaßstab. Spezialmaschinen arbeiten unter kontrollierten Bedingungen von ±0,1 °C Temperatur und 45±5 % Luftfeuchtigkeit, um Umwelteinflüsse auf die Bearbeitungsgenauigkeit auszuschließen.

Komponenten für die Uhrenindustrie und Präzisionstechnik

Mechanismen mechanischer Uhren enthalten Hunderte winziger Bauteile, die mit höchster Präzision zusammenarbeiten. Zahnräder haben Module unter 0,1 mm mit Zähnen, die mit bloßem Auge kaum sichtbar sind. Die Ganggenauigkeit der Uhr hängt von der Präzision der Herstellung jedes einzelnen Elements und der Qualität der Kontaktflächen ab.

Unruhfedern erfordern die Bearbeitung spiralförmiger Rillen mit Mikrometertiefen zur Regulierung der Schwingungsfrequenz. Die Oberflächen müssen perfekt glatt sein, Ra 0,01 μm, um Reibung und Energieverluste zu minimieren. Jede Unebenheit beeinflusst die Zeitmessgenauigkeit und die Stabilität des Uhrwerks.

Elemente der Präzisionsoptik und wissenschaftlicher Instrumente

Optische Elemente von Mikroskopen benötigen Oberflächenrauheiten unter 10 Nanometern, um Lichtstreuung zu eliminieren. Linsen besitzen komplexe asphärische Formen, die optische Aberrationen in fortschrittlichen Bildgebungssystemen korrigieren. Die Formtoleranzen werden in Bruchteilen der Lichtwellenlänge für höchste Bildqualität gemessen.

Prismen und Spiegel verfügen über reflektierende Oberflächen mit interferometrischer Präzision, wie sie in wissenschaftlichen Lasern erforderlich ist. Kleinste Oberflächenverformungen verursachen Verzerrungen des Laserstrahls und optische Leistungsverluste. Die Bearbeitung erfolgt in Räumen mit kontrollierter Temperatur und Luftfeuchtigkeit sowie Luftfiltration der Klasse 1000.

Tipp: Die Mikro-Bearbeitung erfordert eine spezielle Halterung, die mechanische Vibrationen unter 0,1 μm eliminiert. Pneumatische und magnetische Systeme werden mechanischen Spannvorrichtungen vorgezogen, da diese Spannungen in empfindliche Bauteile einbringen können.

Welche Branchen verschiedene CNC-Teilegrößen nutzen

Praktisch jeder Industriezweig verwendet mittels CNC-Fräsen hergestellte Bauteile in unterschiedlichen Größen und Anwendungen. Die Unterschiede betreffen hauptsächlich Anforderungen an Präzision, Materialien und Produktionsseriengrößen. Jeder Bereich hat spezifische technologische Anforderungen, die sich aus den Einsatzbedingungen der Endprodukte ergeben.

Medizin- und Pharmaindustrie

Die Medizinbranche verlangt Bauteile höchster Qualität und Biokompatibilität für die Patientensicherheit. Orthopädische Implantate besitzen Oberflächen mit spezieller Struktur zur Förderung des Knochenwachstums. Chirurgische Instrumente benötigen Schärfe und Haltbarkeit für präzise Operationen.

Diagnostische Geräte enthalten präzise optische und mechanische Komponenten für genaue Messungen lebenswichtiger Parameter. Medizinische Bildgebungssysteme erfordern Bauteile höchster Präzision für diagnostisch hochwertige Bilder.

Tabelle medizinischer Anwendungen nach Größen:

Elektronik- und Telekommunikationsindustrie

Die Miniaturisierung elektronischer Geräte treibt die Entwicklung der CNC-Mikrobearbeitung für Komponenten im Mikrometerbereich voran. Smartphone-Gehäuse sind weniger als einen Millimeter dick und verfügen über präzise Öffnungen für Anschlüsse und Tasten. Prozessor-Kühlkörper erfordern ausgefeilte Kühlflächen mit Mikrostrukturen zur Steigerung des Wärmeaustauschs.

Telekommunikationsantennen besitzen komplexe, elektromagnetisch optimierte Formen für maximale Übertragungseffizienz. Die Oberflächen müssen leitfähig sein und minimale Verluste bei Hochfrequenzsignalen aufweisen. Toleranzen wirken sich direkt auf die Datenübertragungsparameter und die Reichweite der Kommunikationsgeräte aus.

Luft- und Raumfahrtindustrie

Die Luftfahrt verlangt Bauteile mit dem höchsten Verhältnis von Festigkeit zu Gewicht für Kraftstoffeffizienz. Komponenten von Strahltriebwerken arbeiten bei Temperaturen über 1500 °C und Drehzahlen von 15.000 U/min. Jedes Teil muss strenge Sicherheits- und Zuverlässigkeitsnormen erfüllen, um die Flugsicherheit zu gewährleisten.

Navigations- und Avioniksysteme benötigen präzise elektromagnetisch abgeschirmte Gehäuse. Strukturbauteile des Rumpfes besitzen aerodynamisch optimierte Formen zur Reduzierung des Luftwiderstands und des Kraftstoffverbrauchs.

Tipp: Die Wahl der Spezialisierungsbranche beeinflusst den erforderlichen Maschinenpark und die Qualifikationen des Personals. Die Medizin erfordert höchste Präzision und Sauberkeit, die Automobilindustrie hohe Produktionsleistung, und die Luftfahrt strenge Qualitätskontrolle.

Beschränkungen und Möglichkeiten moderner CNC-Fräsmaschinen

Moderne CNC-Fräsmaschinen haben ein Präzisions- und Leistungsniveau erreicht, das vor einem Jahrzehnt in der Industrie noch unvorstellbar war. Positioniergenauigkeiten unter einem Mikrometer sind Standard bei Premium-Maschinen im Millionen-Euro-Bereich. Die Automatisierung der Prozesse ermöglicht einen unbeaufsichtigten Betrieb rund um die Uhr mit Paletten- und Werkzeugwechselsystemen.

Material- und technologische Herausforderungen der modernen Bearbeitung

Titanlegierungen und Inconel sind aufgrund ihrer hohen Härte von über 40 HRC äußerst schwer zu bearbeiten. Schneidwerkzeuge verschleißen bei der Bearbeitung solcher Materialien schnell, was die Produktionskosten um 300–500 % erhöht. Spezielle Diamantbeschichtungen und Schneidgeometrien verlängern die Werkzeuglebensdauer im Vergleich zu Standardwerkzeugen um das Zehnfache.

Kohlenstoffverbundwerkstoffe erfordern völlig andere Bearbeitungsstrategien als Metalle aufgrund ihrer anisotropen Eigenschaften. Kohlenstofffasern können bei falschen Schnittparametern eine Delamination der Materialschichten verursachen. Diamantwerkzeuge sind unerlässlich, um qualitativ hochwertige Kanten ohne Beschädigung der Verbundstruktur zu erzielen.

Grenzen von Präzision und Leistungsfähigkeit der Bearbeitung

Die Bearbeitungspräzision wird durch die Steifigkeit der Maschine und Werkzeuge bei hohen Schnittkräften begrenzt. Lange Werkzeuge mit kleinem Durchmesser können beim Schneiden harter Materialien vibrieren. Dämpfungssysteme und adaptive Steuerungen minimieren diese Probleme durch Echtzeitüberwachung der Schwingungen.

Die Bearbeitungsleistung hängt von einer Spindelleistung von über 100 kW bei den größten Maschinen sowie von der Steifigkeit der Konstruktion ab. Hohe Schnittgeschwindigkeiten erzeugen mehr Wärme, die eine intensive Kühlung mit Flüssigkeiten unter 80 bar Druck erfordert. Hochdruck-Kühlsysteme verbessern die Bearbeitungsbedingungen sowie die Oberflächenqualität.

Perspektiven der Entwicklung der CNC-Technologie

Künstliche Intelligenz wird zunehmend zur Optimierung von Bearbeitungsprozessen durch die Analyse von Sensordaten eingesetzt. Maschinelle Lernalgorithmen analysieren Schwingungen, Werkzeugverschleiß und Oberflächenqualität zur Vorhersage von Ausfällen. Predictive Maintenance reduziert Maschinenstillstände um 30–50 % durch frühzeitige Problem­erkennung.

Neue Werkzeugmaterialien wie nanokristalline Karbide bieten bessere Schneideigenschaften bei höheren Temperaturen. Mehrschichtbeschichtungen erhöhen die Verschleiß- und Temperaturbeständigkeit um 200–300 % im Vergleich zu Standardbeschichtungen. Die Entwicklung additiver Technologien ergänzt die spanende Bearbeitung in der hybriden Fertigung.

Tipp: Die Investition in modernste CNC-Technologien sollte einer detaillierten Analyse der Produktionsbedürfnisse und der Kapitalrendite vorausgehen. Nicht immer ist die teuerste Maschine die beste für eine bestimmte Anwendung und Produktionsprofil.

Zusammenfassung

CNC-Fräsen revolutioniert die moderne industrielle Produktion durch seine Vielseitigkeit und Präzision bei der Herstellung von Bauteilen. Die Technologie ermöglicht die Fertigung von Komponenten von mikrometergroßen elektronischen Teilen bis hin zu mehrmeterlangen Luftfahrtkonstruktionen mit Mikrometertoleranzen. Jede Industriebranche profitiert von den einzigartigen Möglichkeiten, die numerische Steuerung bei der Produktion spezialisierter Bauteile bietet.

Die Weiterentwicklung von CAD/CAM-Software und neuen Werkzeugmaterialien erweitert kontinuierlich die Grenzen der mechanischen Bearbeitung. Automatisierung und künstliche Intelligenz steigern die Effizienz bei gleichzeitiger Erhaltung höchster Oberflächenqualität. Die Zukunft des CNC-Fräsens verspricht noch größere Präzision und Produktions­effizienz bei gleichzeitiger Kostensenkung.

Investitionen in CNC-Technologien bleiben entscheidend für die Wettbewerbsfähigkeit produzierender Unternehmen auf dem globalen Markt. Unternehmen wie CNC Partner zeigen, wie ein moderner Ansatz in der mechanischen Bearbeitung höchsten Anforderungen von Kunden aus verschiedenen Industriezweigen gerecht werden kann. Die kontinuierliche Weiterentwicklung der CNC-Bearbeitungstechnologien eröffnet neue Möglichkeiten für innovative Produkte der Zukunft.
