Welche modernen Verbundwerkstoffe können mit der CNC-Fräsmethode bearbeitet werden?

Moderne Verbundwerkstoffe stellen eine zunehmende Herausforderung für die Bearbeitungsindustrie dar. Die Kombination unterschiedlicher mechanischer und thermischer Eigenschaften erfordert einen spezialisierten Ansatz. CNC-Fräsen von Verbundwerkstoffen entwickelt sich schnell weiter, parallel zu technologischen Fortschritten in der Luftfahrt-, Automobil- und Raumfahrtindustrie.​

Die Bearbeitung fortschrittlicher Verbundstrukturen unterscheidet sich grundlegend von der traditionellen Metallbearbeitung. Die anisotropen Eigenschaften der Materialien verursachen unvorhersehbare Wechselwirkungen zwischen dem Werkzeug und der Oberfläche. Die hohe Abrasivität der Verstärkungsfasern führt zu intensivem Werkzeugverschleiß. Die Kontrolle technologischer Parameter bestimmt die Qualität des Endprodukts und die Haltbarkeit der Schneidwerkzeuge.​

Technologische Fortschritte ermöglichen eine präzise Formgebung von Verbundwerkstoffen mit komplexen Schichtstrukturen. Der Einsatz geeigneter Frässtrategien minimiert das Risiko von Delamination und Oberflächenschäden. Die Auswahl der richtigen Werkzeuge und die Optimierung der Schnittparameter gewährleisten eine hohe Produktionseffizienz bei gleichzeitiger Einhaltung der Qualitätsanforderungen.​

Kohlenstofffaserverstärkte Verbundwerkstoffe in der CNC-Frästechnologie

CFRP-Verbundstoffe gehören zu den am häufigsten bearbeiteten Materialien in der Luft- und Raumfahrt sowie in der Automobilindustrie. Die geschichtete Struktur, bestehend aus Kohlenstofffasern, die in einer Polymermatrix eingebettet sind, erfordert spezielle Bearbeitungstechniken. Das hohe Verhältnis von Festigkeit zu Gewicht und die ausgezeichnete Korrosionsbeständigkeit machen diese Materialien für Designer äußerst attraktiv.​

Die Fräsprozesse für Kohlenstoffplatten erfordern eine präzise Kontrolle der technologischen Parameter. Unzureichende Bearbeitungsbedingungen führen zu ernsthaften strukturellen Defekten. Die Temperatur im Schneidbereich beeinflusst direkt die Integrität der Harzmatrix und die Qualität der bearbeiteten Oberfläche.​

Mechanische und thermische Eigenschaften von CFRP-Materialien während der Bearbeitung

Die mechanische Anisotropie von Kohlenstoffverbunden definiert die Besonderheiten des Schneidprozesses. Die Materialeigenschaften ändern sich drastisch je nach Faserorientierung relativ zur Schneidekante. Der Elastizitätsmodul entlang der Fasern kann bis zu zehnmal höher sein als in Querrichtung. Die Zugfestigkeit erreicht Werte über 3500 MPa für hochmodulierte Kohlenstoffstrukturen.​

Die thermischen Eigenschaften von CFRP bringen zusätzliche Komplikationen während der mechanischen Verarbeitung mit sich. Die niedrige Wärmeleitfähigkeit der Polymermatrix verursacht eine lokale Erwärmung des Materials. Temperaturen, die den Glasübergangspunkt des Harzes überschreiten, führen zur Weichmachung der Struktur. Thermische Schäden äußern sich als Schichtdelamination und Herausziehen von Fasern aus der Polymermatrix.​

Wesentliche Materialparameter, die die Bearbeitbarkeit beeinflussen:

• Glasübergangstemperatur: liegt normalerweise zwischen 120°C und 180°C für Epoxidharze
• Wärmeausdehnungskoeffizient: unterscheidet sich erheblich in Längs- und Querrichtung der Fasern
• Oberflächenhärte: Kohlenstofffasern erreichen Werte, die mit technischen Keramiken vergleichbar sind
• Bruchenergie: definiert den Widerstand des Materials gegen interlaminare Rissausbreitung

Die Orientierung der Fasern relativ zur Werkzeugvorschubrichtung ist entscheidend für die Oberflächenqualität. Schichtwinkel zwischen 45° und 90° erzeugen die höchste Rauheit. Der Spanbildungsmechanismus ändert sich mit der Drehung der Verstärkungsrichtung. Eine optimale Laminatstruktur berücksichtigt eine multidirektionale Schichtanordnung, um isotrope mechanische Eigenschaften sicherzustellen.​

Fräsparameter zur Minimierung der Delamination von Verbundschichten

Delamination ist der schwerwiegendste Defekt, der beim Bearbeiten von Schichtverbundwerkstoffen auftritt. Die Trennung von Materialschichten beeinträchtigt die strukturelle Festigkeit des Bauteils. Die Kontrolle der Schnittkräfte und der Prozesstemperatur minimiert das Risiko dieses Phänomens. Die richtige Auswahl technologischer Parameter bestimmt die Qualität des Endprodukts.​

Schnittgeschwindigkeit für CFRP-Verbundwerkstoffe liegt typischerweise zwischen 300 und 600 m/min. Höhere Werte reduzieren die Bearbeitungskräfte, während sie die Temperatur in der Kontaktzone erhöhen. Vorschub pro Zahn sollte zwischen 0,05 mm und 0,15 mm liegen, um eine optimale Oberflächenqualität zu gewährleisten. Die Schnitttiefe überschreitet selten 2 mm bei einem einzelnen Werkzeugdurchgang.​

Schruppfrässtrategie hat gegenüber der konventionellen Fräsbearbeitung bei Verbundmaterialien Vorrang. Die Bewegungsrichtung des Werkzeugs in Einklang mit dem Vorschub reduziert die Tendenz zum Herausziehen von Fasern. Die Reduzierung der Normalkräfte, die auf die Materialoberfläche wirken, begrenzt die Bildung von Delaminationen. Der Freiwinkel und der Anstellwinkel des Werkzeugs erfordern eine präzise Anpassung an die Verbundstruktur.​

Optimale Bearbeitungsparameter für Kohlenstoffverbundstoffe:

• Spindeldrehzahl: 18.000-24.000 U/min für Werkzeugdurchmesser von 6-12 mm​
• Vorschubgeschwindigkeit: 1.000-3.000 mm/min abhängig von der zu schneidenden Schichtdicke
• Achsale Schnitttiefe: maximal 1,5 mm für Grobzerspanungen
• Radiale Schnittbreite: nicht mehr als 50% des Werkzeugdurchmessers zur Gewährleistung der Prozessstabilität

Echtzeitüberwachung der Schnittkräfte ermöglicht eine laufende Anpassung der Bearbeitungsparameter. Ein zunehmender Widerstand weist auf fortschreitenden Werkzeugverschleiß oder suboptimale Schneidbedingungen hin. Adaptive Systeme passen automatisch die Vorschubgeschwindigkeit an sich verändernde Bearbeitungsbedingungen an. Diese Technologien verbessern erheblich die Wiederholgenauigkeit und Qualität von CFRP-Verbundfräsprozessen.​

Anwendung von Diamant- und Hartmetallwerkzeugen bei der Bearbeitung von Kohlenstofffasern

Polykristalline Diamantwerkzeuge sind die effektivste Lösung zur Bearbeitung von Kohlenstoffverbundstoffen. Ihre außergewöhnliche Härte und Verschleißfestigkeit verlängern die Werkzeuglebensdauer um das bis zu fünfzigfache im Vergleich zu Hartmetallen. Die hohe Wärmeleitfähigkeit von Diamant verhindert eine übermäßige Erwärmung der Schneidzone.​

PCD-Schneider verfügen über scharfe Schneidkanten mit minimalem Rundungsradius. Die Geometrie der Klinge minimiert die Kräfte, die Fasern von der Matrix trennen. Der Freiwinkel liegt typischerweise zwischen 0° und 5°, um eine optimale Oberflächenqualität zu gewährleisten. Der Spanwinkel zwischen 8° und 12° bietet ausreichend Platz für die Spanabfuhr.​

Hartmetallwerkzeuge werden bei weniger anspruchsvollen Bearbeitungsoperationen eingesetzt. Ihre niedrigeren Stückkosten machen sie zu einer attraktiven Alternative für kleine Produktionsläufe. Ultrafine Körnung mit Korngrößen unter 0,5 μm zeigt eine bessere Widerstandsfähigkeit gegen Kantenabplatzen. Diamantähnliche DLC-Beschichtungen verlängern zudem die Lebensdauer von Hartmetallwerkzeugen.​

Die Auswahl der Korngröße von Diamanten beeinflusst den Werkzeugverschleißmechanismus. Fein-körnige Strukturen mit Abmessungen unter 10 μm sind anfällig für transgranulare Risse. Größere Körner über 25 μm zeigen eine bessere Widerstandsfähigkeit gegen spröde Brüche. Intergranularer Verschleiß dominiert bei Werkzeugen mit einer gröberen kristallinen Struktur.​

Die Spannsysteme für Schneidplatten müssen hohe Steifigkeit und Wiederholgenauigkeit gewährleisten. Vibrationen während des Fräsens führen zu Delamination und Verschlechterung der Oberflächenqualität. Die Minimierung des Werkzeugüberhangs verringert das Risiko selbstangeregter Vibrationen. Die dynamische Auswuchtung von Werkzeughaltern ist bei hohen Drehzahlen über 20.000 U/min entscheidend.​

Methoden zur Temperaturkontrolle beim Hochgeschwindigkeitsfräsen von Kohlenstoffverbundwerkstoffen

Thermische Kontrolle des Prozesses beim Fräsen von Kohlenstoffverbundwerkstoffen verhindert die Degradation der Polymermatrix. Das Überschreiten der Glasübergangstemperatur des Harzes führt zu irreversiblen Veränderungen der mechanischen Eigenschaften. Eine effektive Wärmeableitung aus dem Schneidbereich ist ein Schlüsselfaktor für eine hohe Bearbeitungsqualität.​

Druckluftkühlung ist eine der am häufigsten verwendeten Methoden in der Industrie. Ein Luftstrom mit einem Druck von 5-7 bar entfernt effektiv Späne und senkt die Werkzeugtemperatur. Die Verwendung von gekühlter Luft bei etwa 0°C erhöht die Prozesseffizienz weiter. Die Luftstromrichtung sollte direkt auf die Schneide des Fräsers gerichtet sein.​

Minimum Quantity Lubrication (MQL) kombiniert die Vorteile der Kühlung mit Schmierwirkungen. Ein Ölaerosol im Luftstrom reduziert die Reibung zwischen Werkzeug und Material.

Diese Reibungsreduzierung führt zu niedrigeren Schnittkräften und Prozess temperaturen. Der Ölverbrauch überschreitet nicht 50 ml/h, was diese Methode sowohl umweltfreundlich als auch wirtschaftlich macht.​

Kryogene Kühlsysteme verwenden flüssigen Stickstoff oder Kohlendioxid. Die Temperatur im Bearbeitungsbereich kann mehr als 100°C unter die Umgebungstemperatur sinken. Das Einfrieren der Polymermatrix erhöht ihre Steifigkeit und erleichtert den Schneidmechanismus. Eine Reduzierung der Bearbeitungskräfte um 15-25% wurde durch experimentelle Studien bestätigt. Allerdings bleiben die Betriebskosten für kryogene Systeme deutlich höher als bei herkömmlichen Kühlmethoden.​

Wärmeabfuhrmethoden während des Fräsens:

• Interne Werkzeugkühlung: Mediumfluss durch Kanäle im Halter direkt zur Schneide
• Externe Kühlung: Strom, der extern auf den Kontaktbereich zwischen Werkzeug und Material gerichtet ist
• Kryogene Kühlung: Anwendung von flüssigem Stickstoff bei -196°C
• Hybride MQL-Systeme: Kombination aus minimaler Schmierung mit einem Strom gekühlter Luft

Echtzeit-Temperaturüberwachung erfolgt mithilfe von Wärmebildkameras. Die Aufzeichnung der Temperaturverteilung ermöglicht die Optimierung der Kühlparameter. Die Werkzeugtemperatur sollte 150°C nicht überschreiten, um die Maßhaltigkeit des Teils zu gewährleisten. Adaptive Systeme regulieren automatisch die Kühlmittelzufuhr in Reaktion auf Änderungen der thermischen Belastung.​

Glasfaserverbundwerkstoffe in der numerischen Bearbeitung

GFRP-Verbundstoffe zeichnen sich durch einen niedrigeren Stückpreis im Vergleich zu Carbonmaterialien aus. E- und S-Glasfasern werden in der Bau- und Transportindustrie weit verbreitet eingesetzt. Die mechanische Bearbeitung von Glaslaminaten führt aufgrund der hohen Abrasivität des Verstärkungsstoffs zu intensivem Werkzeugverschleiß. ​

Die mechanischen Eigenschaften von Glasverbundstoffen sind hinsichtlich Steifigkeit und Festigkeit den Carbonmaterialien unterlegen. Die Dichte von Glasfaser ist fast doppelt so hoch wie die von Kohlenstofffaser. Die höhere Duktilität der glasverstärkten Matrix führt zu einem anderen Spanbildungsmechanismus während des Schneidens. Die Tendenz, dass Fasern aus der Polymermatrix herausgezogen werden, stellt eine große technologische Herausforderung dar.​

Spezifika des Werkzeugverschleißes beim Fräsen von GFRP-laminierten Platten

Abrasiver Werkzeugverschleiß schreitet beim Bearbeiten von Glasverbundstoffen viel schneller voran als bei Carbonmaterialien. Die Härte von E-Glasfasern liegt bei etwa 6,5 auf der Mohs-Skala. Die Mechanismen des Mikroschneidens und Mikrorissens an der Schneide führen zu schnellem Werkzeugstumpfwerden. Die Intensität des Verschleißes hängt vom Volumenanteil der Fasern im Verbundstoff ab.​

Werkzeugqualitäten, die für die Bearbeitung von GFRP verwendet werden, müssen hohe Härte und Widerstand gegen spröden Bruch aufweisen. Feinkörnige Hartmetalle bieten eine wirtschaftliche Lösung für mittlere Produktionsserien. Polykrystalliner Diamantwerkzeuge bieten eine zehnmal höhere Haltbarkeit, insbesondere beim Bearbeiten von Laminaten mit hohem Verstärkungsgehalt.​

Charakteristische Mechanismen des Werkzeugverschleißes:

• Verschleiß an der Kontaktfläche: schreitet proportional zur Schnittdistanz voran und erzeugt einen charakteristischen Flachbereich
• Abplatzen der Schneide: tritt bei unangemessener Schneidengeometrie oder übermäßigen Bearbeitungskräften auf
• Verschleiß an der Freifläche: wird durch den Spanfluss mit harten Glaspartikeln verstärkt
• Thermisches Rissbilden: tritt bei unzureichender Kühlung und hohen Schnittgeschwindigkeiten auf

Der Anstieg des Verschleißes an der Kontaktfläche erfolgt in drei charakteristischen Phasen. Die anfängliche schnelle Verschleißphase dauert an, bis ein Flachbereich 0,05–0,1 mm erreicht. In der stabilen Phase zeigt sich ein linearer Verschleißanstieg proportional zur Bearbeitungszeit. Die finale katastrophale Verschleißphase führt zu einem plötzlichen Verlust der Schärfe und einer Verschlechterung der Oberflächenqualität.​

Schutzbeschichtungen auf Hartmetallwerkzeugen verlängern deren Lebensdauer erheblich. Diamantähnliche DLC-Beschichtungen reduzieren den Reibungskoeffizienten und erhöhen die Oberflächenhärte. Mehrschichtige TiAlN-Systeme verbessern die thermische Widerstandsfähigkeit des Werkzeugs. Die Beschichtungsdicke sollte 5 μm nicht überschreiten, um eine scharfe Schneide zu erhalten.​

Oberflächenrauhigkeitsoptimierung für verschiedene Faserorientierungen

Oberflächenrauhigkeit des bearbeiteten Materials hängt stark von der Faserorientierung relativ zur Vorschubrichtung des Werkzeugs ab. Die Ra-Parameterwerte reichen je nach Verstärkungswinkel von 1 μm bis über 10 μm. Die niedrigste Rauheit tritt bei Faserorientierungswinkeln von 0° und 90° relativ zur Schnittrichtung auf. Maximale Ra-Werte werden bei Winkeln zwischen 45° und 135° beobachtet.​

Der Oberflächenbildungsmechanismus ändert sich drastisch mit der Drehung der Faserrichtung. Das Schneiden entlang der Faserachse erzeugt eine glatte Oberfläche mit geringer Rauheit. Das Schneiden quer zu den Fasern führt zu deren Bruch und Unregelmäßigkeiten. Zwischenwinkel zeigen einen gemischten Mechanismus und die höchste Rauheit.​

Parameter, die die Oberflächenqualität beeinflussen:

• Vorschub pro Zahn: Werte unter 0,08 mm/Zahn gewährleisten die beste Oberflächenqualität
• Schnellgeschwindigkeit: Höhere Geschwindigkeiten reduzieren die Rauheit, indem sie die Bearbeitungskräfte verringern
• Kantenradius: Scharfe Werkzeuge erzeugen glattere Oberflächen als abgenutzte
• Schnitttiefe: Flachere Durchgänge verursachen weniger Schäden an der geschichteten Struktur

Bearbeitungsstrategien für mehrschichtige Verbundwerkstoffe müssen variable Faserorientierungen in aufeinanderfolgenden Schichten berücksichtigen. Optimale Parameter für eine Schicht können für eine benachbarte Schicht mit einer anderen Orientierung ungeeignet sein. Kompromisstechnologische Einstellungen bieten akzeptable Qualität für alle Verbundschichten. Finish-Bearbeitungen mit minimalen Vorschüben verbessern die endgültige Oberflächenrauhigkeit unabhängig von der Faserorientierung.​

Die Messung der Oberflächenrauhigkeit von Verbundwerkstoffen erfordert spezielle Verfahren aufgrund der heterogenen Struktur des Materials. Die Messlänge sollte mindestens mehrere Verstärkungsschichten abdecken. Ra- und Rz-Parameter geben Auskunft über die durchschnittliche und maximale Höhe von Unregelmäßigkeiten. Die räumliche Rauheitsanalyse mit 3D-Methoden offenbart zusätzliche Details über die Oberflächenbildungsmechanismen während des Fräsens.​

Aramid-Kevlar-Verbundwerkstoffe in CNC-Bearbeitungsprozessen

Aramidfasern zeichnen sich durch außergewöhnliche Duktilität und Zugfestigkeit aus. Kevlar-verstärkte Verbundwerkstoffe werden in ballistischen Schutzmaßnahmen und stoßfesten Strukturen eingesetzt. Die mechanische Bearbeitung von Aramidmaterialien stellt aufgrund der hohen Flexibilität der Fasern einzigartige Herausforderungen dar.​

Der elastische Modul von Aramidverbundwerkstoffen ist niedriger als bei Kohlenstoffmaterialien, aber höher als bei Glasfasern. Die Zugfestigkeit kann 3000 MPa überschreiten, während eine niedrige Dichte von etwa 1,44 g/cm³ beibehalten wird. Geringe Kompressibilität und die Tendenz zur Delaminierung während der Bearbeitung erfordern spezielle Frästechniken. Die Prozesstemperatur muss deutlich unter dem thermischen Zersetzungspunkt der Aramidfasern bleiben.​

Herausforderungen im Zusammenhang mit der Zähigkeit von Aramidfasern beim Fräsen

Die hohe Zähigkeit von Aramidfasern führt zu deren Dehnung anstelle eines sauberen Schnitts. Der Schneidmechanismus unterscheidet sich grundlegend vom spröden Bruch von Kohlenstofffasern. Werkzeuge, denen es an ausreichender Schärfe fehlt, verursachen ein Zerdrücken und Delaminieren des Materials, ohne effektiv Volumen zu entfernen. Das charakteristische Phänomen des Herausziehens von Fasern aus der Matrix verschlechtert die Qualität der bearbeiteten Oberfläche erheblich.​

Die richtige Werkzeuggeometrie ist entscheidend für eine effektive Kevlar-Bearbeitung. Der Freiwinkel sollte größer sein als bei Kohlenstoffverbunden, typischerweise zwischen 10° und 15°. Scharfe Schneidkanten mit minimalem Rundungsradius sorgen für einen sauberen Faserschnitt. Häufiger Austausch abgestumpfter Werkzeuge ist aufgrund des schnellen Verlusts an Schärfe bei der Bearbeitung von Aramidmaterialien notwendig.​

Typische Oberflächenfehler nach dem Fräsen von Kevlar:

• Oberflächenfuzzing: hervorstehende Fasern, die während der Bearbeitung nicht abgeschnitten werden, erzeugen eine unregelmäßige Textur
• Kantenablösung: Trennung der Schichten in der Nähe der Kante des gefrästen Teils
• Matrixablösung: Trennung der Fasern von der Polymermatrix im Bearbeitungsbereich
• Thermische Schäden: Verbrennungen oder Harzdegradation aufgrund übermäßiger Erwärmung

Die Schnittkräfte während der Bearbeitung von Aramidverbundstoffen sind im Allgemeinen geringer als bei Carbonmaterialien. Die flexible Natur der Fasern führt dazu, dass sie sich vor der Werkzeugkante biegen. Eine Erhöhung der Schnittgeschwindigkeit reduziert die Materialverformungseffekte. Geschwindigkeiten über 400 m/min verbessern die Oberflächenqualität, indem sie die Kontaktzeit des Werkzeugs mit den Fasern reduzieren.​

Bearbeitungsstrategien für hybride Aramid-Carbon-Laminate

Hybride Verbundstoffe kombinieren Eigenschaften verschiedener Faserarten in einer Struktur. Die Kombination von Carbon- und Aramid-Schichten erhöht die Schlagfestigkeit und erhält gleichzeitig eine hohe Steifigkeit. Die Bearbeitung solcher Materialien erfordert die Berücksichtigung der spezifischen Eigenschaften jeder Verstärkungstype. Parameter, die für Carbonfasern optimal sind, können für Aramid-Schichten ungeeignet sein.​

Die Stapelreihenfolge beeinflusst den Schneidmechanismus während des Fräsens. Eine Struktur mit äußeren Carbon-Schichten minimiert das Risiko einer Kantenablösung. Aramid-Schichten, die innerhalb des Laminats platziert sind, absorbieren die Werkzeugstoßenergie. Symmetrische Schichtanordnungen verhindern das Verziehen des Teils nach der mechanischen Bearbeitung.​

Die Auswahl von Werkzeugen für die Bearbeitung hybrider Laminatmaterialien ist ein Kompromiss zwischen verschiedenen Materialanforderungen. PCD-Werkzeuge bieten ausreichende Schärfe zum Schneiden von Aramidfasern und Verschleißfestigkeit durch Carbon-Schichten. Ein Vorschubwinkel von etwa 5-8° ist eine optimale Lösung für gemischte Strukturen. Hohe Spindeldrehzahlen über 20.000 U/min reduzieren die Bearbeitungskräfte und verbessern die Oberflächenqualität.​

Tipp: Der Einsatz scharfer PCD-Werkzeuge mit hohen Schnittgeschwindigkeiten und minimalem Vorschub verbessert die Bearbeitungsqualität hybrider Aramid-Carbon-Laminat erheblich und beseitigt das Problem des Oberflächenfuzzings.

Auswahl von Spindeldrehzahlen und Vorschüben für aramidstrukturierte Materialien

Technologische Parameter für die Bearbeitung von Aramidverbundstoffen unterscheiden sich von denen, die für Carbonmaterialien verwendet werden. Die höhere Flexibilität von Kevlar-Fasern erfordert aggressiveres Schneiden, um einen sauberen Schnitt zu erzielen. Die Spindeldrehzahl sollte je nach Werkzeugdurchmesser zwischen 18.000 und 28.000 U/min liegen.​

Der Vorschub pro Zahn für Aramidmaterialien ist im Allgemeinen geringer als bei Carbonverbundstoffen. Werte zwischen 0,04 mm und 0,10 mm bieten eine optimale Oberflächenqualität. Ein niedrigerer Vorschub kompensiert die Tendenz der Fasern, sich vor der Schneidkante zu dehnen. Die Schnitttiefe sollte in einem einzigen Durchgang 1 mm nicht überschreiten, um die Materialbelastung zu minimieren.​

Empfohlene Bearbeitungsparameter für Kevlar:

• Vorschubgeschwindigkeit: 400-600 m/min für einen 8-12 mm Durchmesser Fräser
• Spindeldrehzahl: 24.000-28.000 U/min für Werkzeuge mit kleinem Durchmesser
• Vorschubrate: 800-2000 mm/min abhängig von der Schnitttiefe
• Schnitttiefe: maximal 0,8 mm für Finishbearbeitungen

Die Aufwärtsfrässtrategie erzielt bessere Ergebnisse als die konventionelle Fräsbearbeitung bei der Bearbeitung von Aramidmaterialien. Die Bewegungsrichtung des Werkzeugs in Übereinstimmung mit dem Vorschub verringert die Tendenz zum Herausziehen der Fasern. Die Verwendung eines Fräsers mit einer hohen Anzahl an Schneiden verbessert die Oberflächenqualität, indem die Belastung jeder einzelnen Schneide reduziert wird. Drei bis sechs Schneiden sind eine optimale Lösung für Werkzeuge mit Durchmessern von 6-16 mm.​

Metallkeramische MMC-Verbundwerkstoffe in der fortschrittlichen Bearbeitung

MMC-Materialien kombinieren Metalleigenschaften mit Merkmalen technischer Keramiken. Die Metallmatrix sorgt für Duktilität und Wärmeleitfähigkeit, während keramische Partikel Härte und Verschleißfestigkeit erhöhen. Anwendungen umfassen die Automobil-, Luftfahrt- und Hochleistungselektronikindustrie.​

Die Bearbeitung metallkeramischer Verbundwerkstoffe stellt erhebliche technologische Herausforderungen dar. Harte Verstärkungspartikel verursachen intensiven Werkzeugverschleiß. Die heterogene Materialstruktur erzeugt variable Schnittkräfte und Prozessvibrationen. Die Kontrolle der Bearbeitungsparameter bestimmt die Werkzeuglebensdauer und die Maßhaltigkeit der Komponenten.​

Eigenschaften von Aluminium-Matrix mit Siliziumkarbid-Keramikpartikeln

Al-SiC-Verbundwerkstoffe gehören zu den am häufigsten verwendeten MMC-Materialien in der Automobilindustrie. Die Matrix besteht aus Aluminiumlegierungen der Serien 2000, 6000 oder 7000, verstärkt mit Siliziumkarbidpartikeln mit einer Größe von 5-50 μm. Der Volumenanteil an keramischer Verstärkung liegt je nach erforderlichen mechanischen Eigenschaften zwischen 10% und 30%.​

Die mechanischen Eigenschaften von Al-SiC-Verbundwerkstoffen übertreffen die von reinen Aluminiumlegierungen erheblich. Der Elastizitätsmodul steigt proportional zum Gehalt an SiC-Partikeln in der Metallmatrix. Die Zugfestigkeit hochverstärkter Materialien kann 400 MPa überschreiten. Der Wärmeausdehnungskoeffizient ist reduziert, was die Maßhaltigkeit bei erhöhten Temperaturen verbessert.​

Haupteigenschaften von Al-SiC-Verbundwerkstoffen:

1. Dichte: 2,7-2,9 g/cm³ abhängig vom Gehalt an keramischer Verstärkung
2. Young-Modul: 90-130 GPa bei 15-25% SiC-Gehalt
3. Härte: 100-150 HB steigt mit dem Gehalt an keramischen Partikeln
4. Wärmeleitfähigkeit: 140-180 W/mK höher als die von reinem Aluminium

Die Verteilung der SiC-Partikel in der Aluminiummatrix beeinflusst die Homogenität der mechanischen Eigenschaften. Fertigungsprozesse, die Zentrifugalk casting verwenden, gewährleisten eine gleichmäßige Verteilung der Verstärkung. Die Agglomeration keramischer Partikel führt zu lokalen Spannungsanreicherungen und verschlechtert die Bearbeitbarkeit. Zusätzliche T6-Wärmebehandlungen verbessern die interfaciale Haftung zwischen Aluminium und Siliziumkarbid.​

Werkzeugverschleiß und Auswahl der Werkzeugmaterialien für das Fräsen von MMC-Verbundwerkstoffen

Intensiver Werkzeugverschleiß ist die größte wirtschaftliche Herausforderung bei der Bearbeitung von MMC-Materialien. Harte Siliziumkarbidpartikel wirken als abrasives Material und beschleunigen den Verschleiß der Schneide. Der Verschleißmechanismus umfasst mechanische Abrasion und sprödes Abplatzen des Werkzeugmaterials. Die Lebensdauer herkömmlicher Hartmetallwerkzeuge sinkt dramatisch, wenn Verbundwerkstoffe mit hohem Verstärkungsgehalt bearbeitet werden.​

Polykrystalliner Diamant (PKD)-Werkzeuge sind die optimale Lösung für das Fräsen von MMC-Materialien. Die außergewöhnliche Härte von PKD bietet Widerstand gegen den Verschleiß durch SiC-Partikel. Die Lebensdauer von Diamantwerkzeugen übersteigt die von Hartmetallen in Fertigungsoperationen um das bis zu Vierzigfache. Die Stückkosten von PKD-Einsätzen werden durch die verlängerte Lebensdauer und die gesteigerte Produktivität ausgeglichen.​

Zementierte Hartmetalle mit Kobaltzusätzen werden in weniger anspruchsvollen Groboperationen eingesetzt. Sorten mit einer Härte über 1500 HV bieten eine akzeptable Haltbarkeit bei der Bearbeitung von Verbundwerkstoffen mit bis zu 15% SiC-Gehalt. Schutzbeschichtungen wie TiAlN und AlCrN verlängern die Lebensdauer von Hartmetallwerkzeugen. Eine Beschichtungsdicke von 3-5 μm balanciert Schutz und Schneidenschärfe.​

Tipp: Die Investition in PKD-Werkzeuge für die Bearbeitung von MMC-Verbundwerkstoffen mit einem SiC-Gehalt über 15% lohnt sich bereits nach der Bearbeitung weniger Teile aufgrund der signifikant verlängerten Werkzeuglebensdauer im Vergleich zu Hartmetallwerkzeugen.

Schnittkräfte und Maßhaltigkeit während der Bearbeitung von Metallmatrixverbunden

Schnittkräfte beim Fräsen von Al-SiC-Verbundwerkstoffen sind höher als bei der Bearbeitung reiner Aluminiumlegierungen. Das Vorhandensein harter keramischer Partikel erhöht den Materialwiderstand während des Werkzeugvordringens. Die Hauptkomponente der Schnittkraft steigt je nach Volumenanteil der Verstärkung um 30-60%. Die heterogene Materialstruktur verursacht zyklische Schwankungen in der Werkzeugbelastung.​

Echtzeit-Kraftüberwachung ermöglicht die Erkennung von Anomalien im Bearbeitungsprozess. Ein plötzlicher Anstieg des Widerstands weist auf intensiven Werkzeugverschleiß oder Kontakt mit SiC-Partikelagglomerationen hin. Adaptive Regelungssysteme reduzieren automatisch die Vorschubgeschwindigkeit, wenn Kraftschwellenwerte überschritten werden. Diese Technologie verhindert Werkzeugschäden und eine Verschlechterung der Qualität der bearbeiteten Oberfläche.​

Maßhaltigkeit der MMC-Verbundkomponenten hängt von der Kontrolle der Temperatur während des Bearbeitungsprozesses ab. Thermische Spannungen, die während des Schneidens entstehen, können zu plastischen Verformungen der Aluminiummatrix führen. Eine effektive Kühlung der Bearbeitungszone minimiert das Risiko von Verformungen in dünnwandigen Strukturen. Die Verwendung einer Kühlemulsion mit einer Konzentration von 5-8% sorgt für eine optimale Wärmeableitung.​

Die Parameter für die Feinbearbeitung bestimmen die endgültige Maßgenauigkeit des Bauteils. Vorschubgeschwindigkeiten unter 0,05 mm pro Schneide und Schnitttiefen, die 0,3 mm nicht überschreiten, minimieren die Bearbeitungskräfte. Der Feinbearbeitungsabtrag sollte 0,2-0,5 mm betragen, um die beanspruchte Schicht zu entfernen. Die thermische Stabilisierung des Bauteils nach dem Grobschneiden verbessert die Maßwiederholbarkeit in der Serienproduktion.​

Fähigkeiten zur Bearbeitung von keramisch faserverstärkten Titanverbundwerkstoffen

Ti-MMC-Verbundwerkstoffe kombinieren die außergewöhnliche spezifische Festigkeit von Titan mit zusätzlichen keramischen Verstärkungseigenschaften. Siliziumkarbid- oder Aluminafasern erhöhen den Elastizitätsmodul und die Kriechbeständigkeit bei erhöhten Temperaturen. Anwendungen umfassen Luft- und Raumfahrtstrukturen sowie Turbinentriebwerkskomponenten. Die Dichte von Titanverbundwerkstoffen bleibt trotz eines hohen Verstärkungsgehalts niedrig.​

Die mechanische Bearbeitung von Ti-MMC-Materialien stellt extreme Anforderungen an Werkzeuge. Die hohe Festigkeit der Titanmatrix in Kombination mit harten keramischen Fasern führt zu intensivem Werkzeugverschleiß. Titans geringe Wärmeleitfähigkeit führt zu einer Wärmeansammlung in der Schneidzone. Die Temperaturen können während der Fräsarbeiten 800 °C überschreiten, was die Werkzeugabnutzung beschleunigt.​

Werkzeuge aus konventionellem kubischem Bornitrid (CBN) zeigen eine bessere Wärmebeständigkeit als PCD bei der Bearbeitung von Titanverbundwerkstoffen. Die chemische Stabilität von CBN bei hohen Temperaturen verhindert Reaktionen mit dem Matrixmaterial. Die Schnittgeschwindigkeit sollte niedrig bleiben, typischerweise unter 60 m/min, um die Wärmeentwicklung zu minimieren. Eine reichliche Kühlung mit Hochdruckemulsion bei 60-80 bar entfernt effektiv Wärme aus der Bearbeitungszone.​

Wichtige Bearbeitungsparameter für Ti-MMC:

• Schnittgeschwindigkeit: 30-60 m/min für CBN-Werkzeuge und 15-30 m/min für Hartmetalle
• Vorschub pro Zahn: 0,08-0,15 mm für Grobbearbeitungen
• Schnitttiefe: bis zu 2 mm in einem Durchgang
• Kühlungsdruck: 60-100 bar für effektive Wärmeableitung

CNC-Fräsdienstleistungen bei CNC Partner

CNC Partner Company spezialisiert sich auf fortschrittliche Metallbearbeitung unter Verwendung moderner numerischer Steuerungstechnologien. Das umfassende Dienstleistungsangebot umfasst Fräsen, Drehen, Draht-Elektroerosion und Präzisionsschleifen. Der moderne Maschinenpark ermöglicht die Durchführung von Projekten mit unterschiedlichen technischen Komplexitätsgraden. Die präzise Bearbeitung von Komponenten gewährleistet hohe Maßgenauigkeit und Wiederholbarkeit in der Serienproduktion.​

Die Erfahrung des Unternehmens erstreckt sich über fast drei Jahrzehnte intensiver technologischer Entwicklung. Die Zusammenarbeit mit Kunden aus Polen und den Ländern der Europäischen Union bestätigt die hohen Standards der erbrachten Dienstleistungen. Positive Nutzerbewertungen, bewertet mit 5,0 Sternen, zeugen von der Zufriedenheit mit der Qualität der abgeschlossenen Aufträge.​

Fortgeschrittene technologische Fähigkeiten im Fräsen

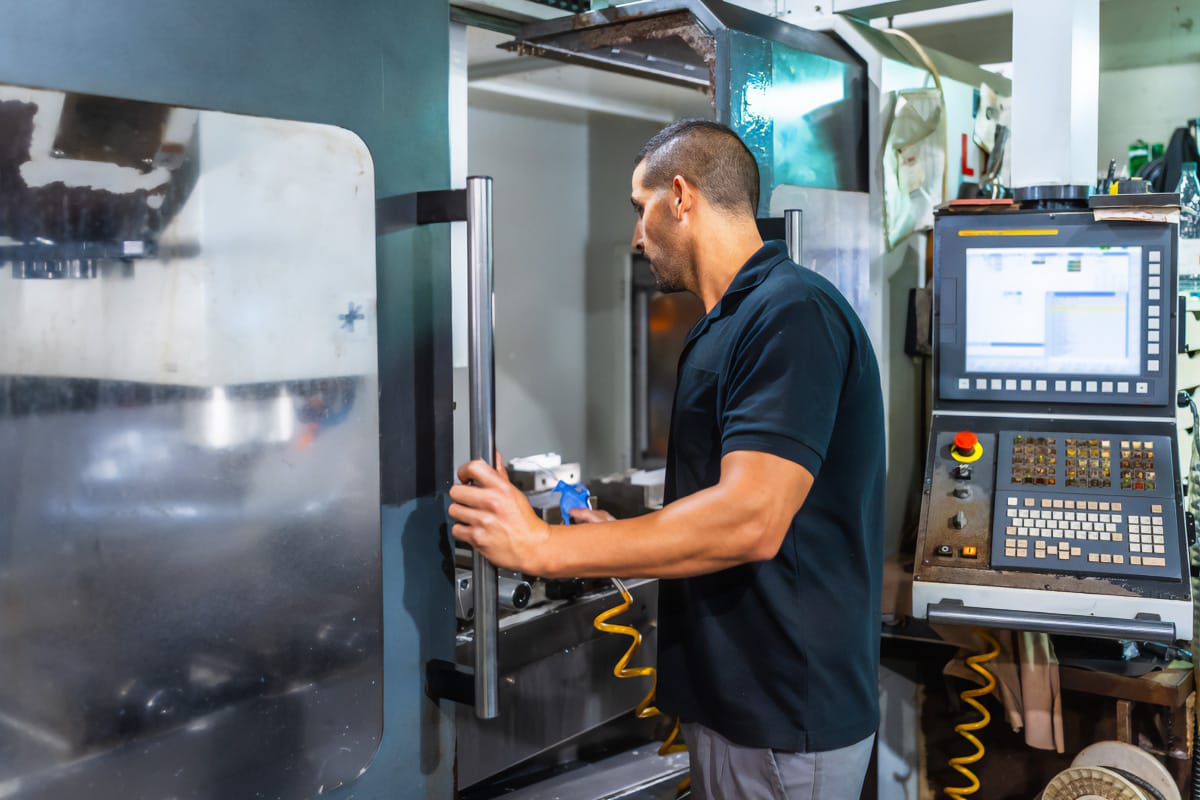

CNC-Fräsen im Unternehmen erfolgt auf Maschinen von Schweizer und polnischen Herstellern. Der Maschinenpark umfasst ein Mikron VCE 1600 Pro Bearbeitungszentrum mit einem Arbeitsbereich von 1700 x 900 x 800 mm. Kleinere Komponenten werden auf AVIA- und Mikron VCE 800-Fräsmaschinen mit präzisen technischen Parametern bearbeitet. Jede Maschine wird regelmäßig gewartet und kalibriert, um die Prozessstabilität sicherzustellen.​

Die numerische Steuerungstechnologie ermöglicht die Produktion komplexer Geometrien mit Mikrometer-Toleranzen. Die GibbsCAM CAM-Software optimiert die Werkzeugwege und verkürzt die Bearbeitungszeit. Die Prozessautomatisierung verringert das Risiko menschlicher Fehler und sorgt gleichzeitig für eine hohe dimensionsmäßige Wiederholgenauigkeit.​

Umfassende Bearbeitungsdienstleistungen

Das Dienstleistungsangebot geht über die standardmäßige CNC-Metallbearbeitung hinaus. Die Hauptbearbeitungstechnologien umfassen:​

• CNC-Drehen auf HAAS-Drehmaschinen mit angetriebenen Werkzeugen, die Fräsoperationen ermöglichen
• Draht-Elektroerosionsbearbeitung (WEDM) auf GF+ CUT 300SP-Maschinen für Materialien mit einer Härte von bis zu 64 HRC
• Präzisionsschleifen auf JUNG-Schleifmaschinen mit Oberflächengenauigkeit Ra 0,63
• Aluminium-Bearbeitung in verschiedenen Legierungen von PA4 bis PA13 für die Luft- und Raumfahrtindustrie

Das Unternehmen erfüllt Einzelaufträge sowie Produktionsserien mit Tausenden von Teilen. Die Lieferzeit reicht je nach Projektkomplexität von drei bis fünfundvierzig Tagen. Kostenschätzung wird innerhalb von zwei bis achtundvierzig Stunden erstellt. Alle Aufträge werden innerhalb Polens in maximal 48 Stunden versendet.​

Individueller Ansatz und technische Unterstützung

Jedes Projekt wird auf optimale Bearbeitungsstrategien analysiert. Ein erfahrenes Team von Ingenieuren unterstützt die Kunden während der Entwurfs- und Strukturoptimierungsphasen. Die Zusammenarbeit mit Designbüros umfasst Prototyping und Implementierung neuer technologischer Lösungen. Die Qualitätskontrolle jedes Bauteils gewährleistet die Einhaltung der höchsten industriellen Standards.​

Das Unternehmen bedient Fertigungsunternehmen, Designbüros und Subunternehmer in der Bearbeitungsindustrie. Langfristige Kundenbeziehungen basieren auf qualitativ hochwertiger Verarbeitung und termingerechten Lieferungen. Strategische Lage und ein entwickeltes Logistiknetzwerk ermöglichen einen effizienten Service für europäische Märkte.​

Interessierte Unternehmen können uns direkt kontaktieren, um ein detailliertes Angebot und technische Beratung zu erhalten. Die Spezialisten von CNC Partner beraten zu optimalen technologischen Lösungen, die auf die spezifischen Anforderungen des Projekts zugeschnitten sind. Die Bestellung von Dienstleistungen und Unterstützung in jeder Phase garantiert einen professionellen Ansatz und termingerechte Lieferung der Komponenten.

Ceramic Matrix Composites (CMC) und fortschrittliche Frästechniken

CMC-Materialien stellen die neueste Generation von Hochtemperaturverbundwerkstoffen dar. Eine keramische Matrix, die mit keramischen Fasern verstärkt ist, kombiniert außergewöhnliche Wärmebeständigkeit mit verbesserter Duktilität. Anwendungen umfassen Komponenten von Jet-Triebwerken, thermischen Schutz und Raumstrukturen. Betriebstemperaturen können 1500°C überschreiten, ohne dass die mechanischen Eigenschaften beeinträchtigt werden.​

Die mechanische Bearbeitung keramischer Verbundwerkstoffe gehört zu den anspruchsvollsten technologischen Aufgaben. Die hohe Härte und Sprödigkeit des Materials führen zu intensiven Kantenabplatzungen und Oberflächenmikrorissen. Konventionelle Fräsverfahren sind durch geringe Effizienz und schlechte Oberflächenqualität gekennzeichnet. Fortschrittliche Prozessunterstützungstechniken verbessern die Bearbeitbarkeit von CMC-Materialien erheblich.​

Ultraschallunterstützung beim Fräsen keramischer Materialien

Ultraschallfräsen wendet hochfrequente Vibrationen mit einer Amplitude von 5-20 μm auf das Werkzeug an. Die Oszillationsfrequenz liegt normalerweise bei 20-40 kHz, was zu zyklischem Kontakt zwischen der Schneide und dem Material führt. Der Schneidmechanismus wechselt von kontinuierlich zu intermittierend, wodurch die durchschnittlichen Bearbeitungskräfte im Vergleich zum konventionellen Fräsen um 30-50% reduziert werden.​

Ultraschallvibrationen, die auf die Rotationsbewegung des Werkzeugs überlagert werden, erzeugen charakteristische Mikrorillen auf der bearbeiteten Oberfläche. Die Rillentiefe entspricht der Vibrationsamplitude und der Vorschubgeschwindigkeit. Der intermittierende Kontakt zwischen Werkzeug und Material erleichtert die Spanabfuhr und reduziert die Erwärmung in der Schneidzone. Die Prozesstemperatur sinkt im Vergleich zur konventionellen Bearbeitung um mehr als 100°C.​

Vorteile des Ultraschallfräsens von CMC:

• Reduzierung der Schnittkräfte: eine Verringerung um 35-45% erleichtert die Bearbeitung spröder keramischer Materialien
• Verbesserte Oberflächenqualität: Reduzierung der Ra-Rauheit um 20-30% im Vergleich zu traditionellen Methoden
• Erweiterte Werkzeuglebensdauer: intermittierender Kontakt reduziert den Verschleiß der Diamantschneide um etwa 40%
• Minimierung von Untergrundschäden: Reduzierung von Mikrorissen und Delamination der Verbundschicht

Systeme, die Ultraschallvibrationen erzeugen, verwenden piezoelektrische Wandler, die mit Wechselspannung betrieben werden. Mechanische Verstärker konzentrieren die Vibrationsamplitude an der Werkzeugspitze. Die Resonanzfrequenz des Systems erfordert eine präzise Abstimmung für maximale Effizienz. Die Länge des Verstärkers entspricht einem ganzzahligen Vielfachen der halben Ultraschallwellenlänge im Material.​

Laserunterstützte Bearbeitung von Kohlenstoff-Siliziumkarbid-Verbundwerkstoffen

Die Laserunterstützungstechnologie umfasst das lokale Erhitzen des Materials direkt vor der Schneide des Werkzeugs. Ein Laserstrahl mit einer Leistung zwischen 100-500 W erhitzt die Bearbeitungszone auf Temperaturen zwischen 800-1200°C. Die thermische Weichmachung der Keramik reduziert die Schnittkräfte und erleichtert die Materialabtragmechanismen. Diese Methode ist besonders nützlich für die Bearbeitung von C-SiC-Verbundwerkstoffen mit extremer Härte.​

Die laserunterstützte Frässtrategie erfordert eine präzise Synchronisation zwischen der Strahlbewegung und der Werkzeugposition. Der Heizpunkt befindet sich typischerweise 2-5 mm vor der Schneidekante. Die Verzögerungszeit zwischen Erwärmung und Schneiden wird entsprechend der Vorschubgeschwindigkeit und den thermischen Eigenschaften des Materials angepasst. Echtzeit-Überwachungssysteme optimieren die Laserparameter für maximale Prozesseffizienz.​

Die Kombination von Laserunterstützung mit Ultraschallvibrationen schafft eine hybride Bearbeitungstechnologie. Der synergistische Effekt beider Methoden reduziert die Schnittkräfte um über 85 % im Vergleich zur herkömmlichen Fräsbearbeitung. Die durchschnittliche Prozesstemperatur sinkt trotz lokalisierter Laserheizung um 35 %. Die Oberflächenqualität verbessert sich dramatisch und erreicht Ra-Werte unter 0,5 μm ohne zusätzliche Nachbearbeitungsoperationen.​

Tipp: Die hybride Technologie, die Laserunterstützung mit Ultraschallvibrationen kombiniert, ermöglicht eine wirtschaftliche Bearbeitung von keramischen Matrixverbunden (CMC) bei gleichzeitiger Wahrung hoher Maß- und Oberflächenqualität der Komponenten.

Maßgenauigkeit und Oberflächenqualität nach der Bearbeitung von CMC-Materialien

Die Maßgenauigkeit keramischer Verbundkomponenten hängt von der Stabilität des Bearbeitungsprozesses und den Materialeigenschaften ab. Die thermische Anisotropie von CMC verursacht ungleichmäßige Deformationen während des Erwärmens und Abkühlens. Der Wärmeausdehnungskoeffizient kann je nach Richtung relativ zur Faserorientierung dreifach variieren. Die Kontrolle der Bearbeitungstemperatur ist entscheidend für die Maßwiederholbarkeit.​

Die in der Bearbeitung keramischer Verbunde erreichbaren Maßtoleranzen betragen typischerweise ±0,05 mm für Nachbearbeitungsoperationen. Fortschrittliche Unterstützungstechniken verbessern die Wiederholbarkeit auf ±0,02 mm. Die Stabilität von Diamantwerkzeugen minimiert das Maßdriften während der Langzeitproduktion. Die Werkzeugverschleißkompensation in CNC-Steuerungssystemen gewährleistet eine einheitliche Qualität über Produktionschargen hinweg.​

Die Oberflächenqualität des bearbeiteten Teils bestimmt die funktionalen Eigenschaften von CMC-Komponenten. Eine Ra-Rauheit unter 1 μm ist in aerodynamischen und Dichtungsanwendungen erforderlich. Subsurface-Schäden in Form von Mikrorissen mindern die mechanische Festigkeit des Verbunds. Nicht-invasive Ultraschallinspektionen und Computertomographie erkennen versteckte strukturelle Defekte.​

Die Optimierung der Schneidparameter ermöglicht es, eine hohe Oberflächenqualität zu erreichen, was die Berücksichtigung mehrerer Kriterien erfordert. Die Reduzierung der Schnittkräfte verringert das Risiko von Mikrorissen und Kantenabplatzungen. Niedrige Prozesstemperaturen verhindern thermische Spannungen im Material. Scharfe Diamantwerkzeuge mit einer Geometrie, die auf die spezifischen Anforderungen von CMC abgestimmt ist, ermöglichen einen sauberen Schnitt durch keramische Fasern ohne übermäßige strukturelle Belastung.​

FAQ: Häufig gestellte Fragen

Was sind die besten Werkzeuge zum Fräsen von Verbundmaterialien?

Polykrystalliner Diamant (PCD)-Werkzeuge sind die optimale Lösung für die meisten Fräsoperationen an Verbundwerkstoffen. Die außergewöhnliche Härte des Diamanten gewährleistet Widerstand gegen intensive Abrasion durch verstärkende Fasern. Die Lebensdauer von PCD-Werkzeugen übersteigt die herkömmlicher Hartmetalle um das bis zu fünfzigfache bei der Bearbeitung von CFRP- und GFRP-Materialien. Scharfe Schneidkanten mit minimalem Rundungsradius minimieren das Risiko einer Delaminierung zwischen den Verbundschichten.​

Hartmetallfräser mit Schutzbeschichtungen werden in weniger anspruchsvollen Anwendungen und kleinen Produktionsserien eingesetzt. Ultrafine Körnungen mit diamantähnlichen DLC-Beschichtungen verlängern die Werkzeuglebensdauer. Die Wahl des Werkzeugtyps hängt vom Verbundwerkstofftyp, der erforderlichen Oberflächenqualität und dem Produktionsvolumen ab.​

Warum tritt Delaminierung bei der Bearbeitung von Verbundwerkstoffen auf?

Delaminierung tritt auf, wenn die Schneidkräfte die Schichtbindung des Verbundwerkstoffs überschreiten. Übermäßige mechanische Belastung trennt Materialschichten und gefährdet die strukturelle Integrität des Bauteils. Eine falsche Werkzeuggeometrie und übermäßig hohe Vorschubgeschwindigkeiten verstärken das Phänomen der Schichttrennung. Prozess Temperaturen, die den Glasübergangspunkt des Harzes überschreiten, schwächen die Haftung zwischen Fasern und der Polymermatrix.​

Die Minimierung des Delaminierungsrisikos erfordert die Kontrolle technologischer Parameter und die Auswahl geeigneter Werkzeuge. Scharfe PCD-Schneidkanten reduzieren die normalen Kräfte, die auf die Materialoberfläche wirken. Die Aufmaßfräsen-Strategie verringert im Vergleich zur herkömmlichen Fräsbearbeitung die Neigung zur Delaminierung. Optimale Bearbeitungsparameter gewährleisten einen sauberen Faserzuschnitt ohne übermäßige Belastung der geschichteten Struktur.​

Wie kann man die Temperatur während der Bearbeitung von Verbundwerkstoffen steuern?

Thermische Kontrolle verhindert den Abbau der Polymermatrix in Verbundwerkstoffen während der mechanischen Bearbeitung. Das Überschreiten der Glasübergangstemperatur des Harzes führt zu irreversiblen Veränderungen der mechanischen Eigenschaften des Materials. Die Kühlung mit Druckluft bei 5 bis 7 bar entfernt effektiv Späne und senkt die Werkzeugtemperatur. Gekühlte Luft nahe 0 °C verbessert zusätzlich den Wärmeabtransport aus dem Schneidbereich.​

Mindestmengen-Schmierung (MQL) kombiniert Kühlvorteile mit Reibungsreduzierungseffekten. Ein Ölaerosol in einem Luftstrom reduziert den Reibungskoeffizienten zwischen Werkzeug und Material. Kryogene Systeme, die flüssigen Stickstoff verwenden, senken die Temperatur um über 100 °C und erhöhen die Steifigkeit der Matrix. Die Temperaturüberwachung mit Wärmebildkameras ermöglicht eine Echtzeit-Optimierung der Kühlparameter während des Fräsens.​

Was sind die größten Herausforderungen bei der Bearbeitung von MMC-Verbundwerkstoffen?

Intensive Werkzeugabnutzung ist das Hauptproblem beim Fräsen von Metallmatrixverbundwerkstoffen. Harte Siliziumkarbidpartikel wirken als abrasives Material und beschleunigen den Verschleiß der Schneidkante. Die heterogene Materialstruktur erzeugt variable Schneidkräfte und Bearbeitungs-vibrationen. Die Haltbarkeit herkömmlicher Hartmetallwerkzeuge sinkt dramatisch, wenn der SiC-Verstärkungsgehalt 15 Prozent überschreitet.​

Die Kontrolle der dimensionalen Stabilität erfordert ein präzises Temperaturmanagement während der Bearbeitung. Thermische Spannungen können zu plastischen Verformungen der Aluminium-Matrix in dünnwandigen Strukturen führen. Effektive Kühlung mit einer Emulsion in einer Konzentration von 5 bis 8 Prozent minimiert das Risiko von Bauteilverformungen. Polykristalline Diamantwerkzeuge bieten eine verlängerte Haltbarkeit und stabile dimensionale Qualität während der langfristigen Serienproduktion.​

Können verschiedene Arten von Verbundwerkstoffen mit denselben Parametern bearbeitet werden?

Jede Art von Verbundwerkstoff erfordert eine individuelle Auswahl der technologischen Parameter aufgrund struktureller Unterschiede. Kohlenstoffverbundwerkstoffe haben einen anderen Schneidmechanismus als Glas- oder Aramidmaterialien. Die mechanischen und thermischen Eigenschaften jeder Art von Verstärkung bestimmen die optimalen Geschwindigkeiten und Vorschübe für die Bearbeitung. Parameter, die für CFRP effektiv sind, können beim Fräsen von Kevlar Delamination und Schäden verursachen.​

Hybridlaminate, die verschiedene Faserarten kombinieren, erfordern Kompromisseinstellungen, die die Besonderheiten jeder Schicht berücksichtigen. Metall-keramische MMC-Verbundwerkstoffe und keramische CMC-Verbundwerkstoffe stellen unterschiedliche Anforderungen an Werkzeuge und Kühlstrategien. Universelle Bearbeitungsparameter gewährleisten keine optimale Qualität oder Werkzeughaltbarkeit bei der Herstellung unterschiedlicher Verbundmaterialien.​

Wie wählt man die Schnittgeschwindigkeit für verschiedene Verbundwerkstoffe aus?

Die Schnittgeschwindigkeit für CFRP-Verbundwerkstoffe liegt typischerweise zwischen 300 und 600 Metern pro Minute für Diamantschneider. Höhere Werte reduzieren die Bearbeitungskräfte, während sie die Temperatur im Kontaktbereich zwischen Werkzeug und Material erhöhen. Glasmaterialien GFRP erfordern ähnliche Geschwindigkeitsbereiche, aber intensiverer Werkzeugverschleiß begrenzt die Optimierungsmöglichkeiten.​

Aramidverbundwerkstoffe wie Kevlar erfordern aggressiveres Schneiden mit Geschwindigkeiten über 400 Meter pro Minute, um flexible Fasern sauber zu schneiden. MMC-Materialien auf Aluminiumbasis werden mit Parametern bearbeitet, die denen für reine Leichtmetalllegierungen nahekommen. Keramische CMC-Verbundwerkstoffe erfordern aufgrund der extremen Härte ihrer Struktur drastisch niedrigere Geschwindigkeiten unter 100 Metern pro Minute. Die präzise Auswahl der Geschwindigkeit hängt von der Art der Verstärkung, der Matrix und der erforderlichen Oberflächenqualität ab.​

Zusammenfassung

Moderne Verbundwerkstoffe erfordern spezialisierte Bearbeitungsstrategien, die auf ihre einzigartige Struktur zugeschnitten sind. CNC-Fräsen jedes Verbundtyps verlangt eine individuelle Auswahl von Werkzeugen, Parametern und Kühlmethoden. Verbundwerkstoffe, die mit Kohlenstoff-, Glas- und Aramidfasern verstärkt sind, haben unterschiedliche Schneidmechanismen, die spezifische technologische Ansätze erfordern. Metall-keramische Materialien und keramische Matrixverbundwerkstoffe stellen extreme Anforderungen an die Werkzeughaltbarkeit und Prozesskontrolle.​

Fortschrittliche Technologien zur Unterstützung der Bearbeitung wie Ultraschallfräsen oder Laser-Vorwärmung verbessern die Zerspanbarkeit schwieriger Verbundmaterialien erheblich. Polykrystalliner Diamant ist aufgrund seiner außergewöhnlichen Haltbarkeit und der Qualität der erzeugten Oberflächen die optimale Wahl für die meisten Anwendungen. Eine präzise Kontrolle der Prozesstemperatur und der Schneidkräfte gewährleistet hohe Maßhaltigkeit und minimiert das Risiko struktureller Schäden. Fortschritte in der Technologie zur Bearbeitung von Verbundwerkstoffen eröffnen neue Möglichkeiten in den anspruchsvollsten Industriebereichen.

Quellen:

1. https://www.sciencedirect.com/science/article/abs/pii/S0924013699000400
2. https://www.sciencedirect.com/science/article/pii/S2238785425014401
3. https://www.sciencedirect.com/science/article/abs/pii/S0263822325005720
4. https://pmc.ncbi.nlm.nih.gov/articles/PMC8875326/
5. https://www.scielo.br/j/mr/a/55LyhRLvyrhc53WSKMbTxVP/?lang=de
6. https://pubs.aip.org/tu/npe/article/7/3/033005/3284916/Hochleistungs-Schleifen-von-keramischen-Matrix
7. https://de.wikipedia.org/wiki/Kohlenstofffaserverst%C3%A4rkter_Kunststoff
8. https://pl.wikipedia.org/wiki/Kompozyt_w%C5%82%C3%B3knisty
9. https://www.sciencedirect.com/science/article/abs/pii/S0043164824001200
