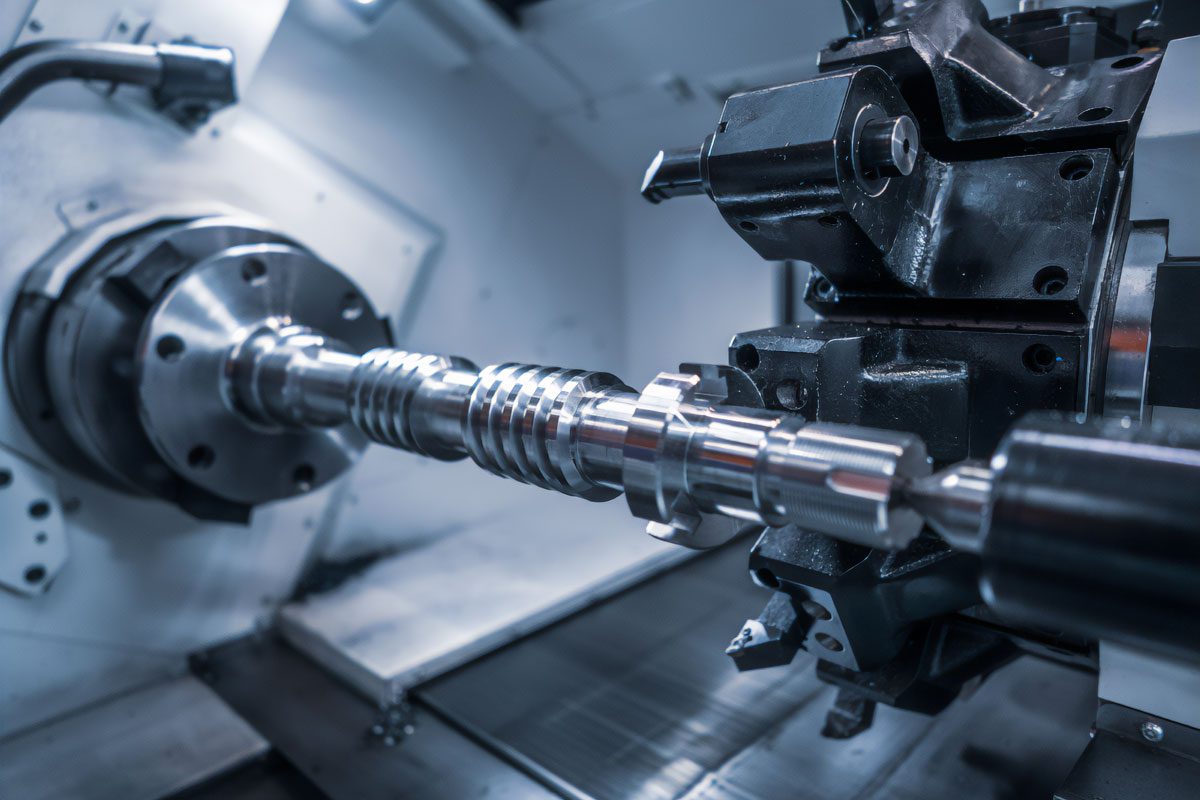

CNC-Drehen ist eine der wichtigsten Bearbeitungsmethoden in der modernen industriellen Produktion. Das Verfahren ermöglicht die präzise Formgebung von Bauteilen mit verschiedenen Geometrien. Fortschrittliche numerische Steuerungssysteme erlauben die Automatisierung der Abläufe und gewährleisten eine hohe Wiederholgenauigkeit der Ergebnisse.
Die Technologie gewann an Popularität aufgrund ihrer Fähigkeit, komplexe Formen herzustellen, die mit herkömmlichen Werkzeugmaschinen nicht realisierbar sind. Beim CNC-Drehen erfolgen die Rotationsbewegung des Werkstücks und die lineare Bewegung des Schneidwerkzeugs gleichzeitig. Diese Methode gewährleistet eine effektive Abtragung von Materialschichten mittels Drehmeißel.
Moderne CNC-Drehmaschinen ermöglichen sowohl Außen- als auch Innenbearbeitungen an einem einzigen Arbeitsplatz. Die Möglichkeit, komplexe Werkzeugbahnen zu programmieren, erhöht die Produktionsflexibilität erheblich und reduziert die Rüstzeiten. Die Unterschiede zwischen dem Drehen von Außenflächen und dem Bohren von Innenflächen ergeben sich hauptsächlich aus der Geometrie des Werkzeugzugangs zur Schnittzone.
Grundlegende Unterschiede zwischen dem Drehen von Außenflächen und dem Bohren von Innenflächen
Die Prozesse des Drehens von Außenflächen und des Bohrens von Innenflächen unterscheiden sich in grundlegenden technologischen Aspekten. Jede Methode erfordert einen anderen Ansatz bei der Planung und Durchführung der Bearbeitung. Die Unterschiede resultieren aus der Geometrie des Werkzeugzugangs zur Schnittzone sowie den Bedingungen für den Spanabtransport.
Außenliegende zylindrische Flächen bieten freien Werkzeugzugang von allen Seiten. Dies erlaubt den Einsatz kurzer und steifer Werkzeughalter. Der Spanabtransport erfolgt aufgrund der Fliehkraft auf natürliche Weise. Eine visuelle Überwachung des Prozesses bleibt während der gesamten Bearbeitung möglich. Die Kühlung der Schnittzone ist kaum eingeschränkt.
Dagegen erfordert das Bohren von Innenflächen den Werkzeugzugang durch ein Loch im Bauteil. Der begrenzte Arbeitsraum macht den Einsatz langer und dünner Werkzeuge notwendig. Der Spanabtransport steht vor erheblichen Herausforderungen aufgrund des geschlossenen Raums.
Werkzeugbewegungsrichtungen beim Drehen zylindrischer Teile
Längsdrehen wird durch Bewegung des Werkzeugs parallel zur Drehachse des Werkstücks ausgeführt. Diese Richtung ermöglicht die Änderung des Durchmessers über eine bestimmte Länge hinweg. Der Vorschub des Werkzeugs erfolgt entlang einer Erzeugenden des Zylinders. Die Schnitttiefe bestimmt die Dicke der abgetragenen Materialschicht.
Die Querbewegung des Werkzeugs erfolgt senkrecht zur Drehachse des Werkstücks. Dieser Vorgang ermöglicht die Bearbeitung von Stirnflächen. Die Kombination aus Längs- und Querbewegungen erlaubt das Profilieren beim Drehen.
Hauptbewegungsrichtungen beim Drehen:
- Längsbewegung parallel zur Achse
- Querbewegung senkrecht zur Achse
- Profilierbewegung, die beide Richtungen kombiniert
- Spiralbewegung für Außengewinde
Das Verfahren wird zur Herstellung von Kegeln und anderen gekrümmten Formen eingesetzt. Moderne CNC-Systeme ermöglichen eine präzise Interpolation der Bewegungen im dreidimensionalen Raum.
Besonderheiten des Innenausdrehens und zylindrischer Flächen
Das Ausdrehen von Innenflächen erfordert den Werkzeugzugang durch ein Loch im Bauteil. Der begrenzte Arbeitsraum macht den Einsatz langer und dünner Werkzeuge notwendig. Die Spanabfuhr steht vor erheblichen Herausforderungen aufgrund des geschlossenen Raums. Das Kühlsystem muss eine effektive Zuführung des Kühlmittels zur Schneidzone gewährleisten.
Die Steifigkeit des Werkzeug-Werkstück-Systems nimmt beim Ausdrehen deutlich ab. Lange Ausdrehstangen unterliegen unter Schnittkräften Verformungen. Der Einsatz von Stützlagern und speziellen Schwingungsdämpfungssystemen wird erforderlich.
Die visuelle Überwachung des Prozesses bleibt eingeschränkt oder unmöglich. Die Maßgenauigkeit der ausgedrehten Löcher hängt von der Präzision der Werkzeugführung ab. Selbst kleine Abweichungen in der Achse der Ausdrehstange verursachen Form- und Lagefehler. Die Temperaturstabilität des Prozesses spielt eine entscheidende Rolle bei der Einhaltung der Maßtoleranzen.
Unterschiede bei der Montage und Führung von Schneidwerkzeugen
Werkzeuge für das Außendrehen werden mit starren Standardhaltern montiert. Die kurze Werkzeugüberstandslänge sorgt für eine hohe Systemsteifigkeit. Die Möglichkeit, dicke Werkzeughalterungen zu verwenden, erhöht die Verformungsresistenz. Die Geometrie austauschbarer Wendeschneidplatten erlaubt die Optimierung der Parameter.
Montagesysteme für Ausdrehwerkzeuge erfordern spezialisierte Lösungen. Halter müssen eine präzise Führung für lange Ausdrehstangen gewährleisten.
Ausdreh-Montagesysteme:
- Präzisions-Hydraulikspannfutter
- Führungsbuchsen mit Lagern
- Schwingungsdämpfende Stützlager
- Thermische Kompensationssysteme
Der Einsatz von Führungsbuchsen und Radial-Axiallager wird notwendig. Die Kompensation thermischer Verformungen erfordert Regelungssysteme. Die Positionseinstellung der Schneide an Ausdrehstangen erfolgt mittels Mikrometerschrauben. Die Positioniergenauigkeit erreicht Einzelmikrometerwerte.
Tipp: Lange Ausdrehstangen erfordern besondere Sorgfalt bei der Montage. Schon geringe Spannungen im Halter können Verformungen verursachen, die die Bearbeitungsgenauigkeit beeinträchtigen.
Werkzeuge und Techniken bei der Bearbeitung äußerer Flächen
Die Bearbeitung äußerer Flächen beim CNC-Drehen verwendet eine breite Palette an Schneidwerkzeugen. Jeder Werkzeugtyp verfügt über ein spezifisches Design, das auf bestimmte Operationen abgestimmt ist. Wendeschneidplatten sind die Grundausstattung jeder CNC-Drehmaschine. Die richtige Werkzeugauswahl bestimmt die Prozesseffizienz und Qualität.
Das Design der Wendeschneidplatten berücksichtigt die Richtung und Art der durchgeführten Operationen. Die Geometrie der Schneide beeinflusst direkt die Schnittkräfte und die Oberflächenqualität. Die Werkzeugmaterialien werden abhängig von den Eigenschaften des zu bearbeitenden Materials ausgewählt. Beschichtungen, die die Werkzeughaltbarkeit erhöhen, haben in der industriellen Produktion breite Anwendung gefunden.
Drehwerkzeuge für Längs- und Querdrehen
Längsdrehwerkzeuge verfügen über Schneiden mit einem Hauptwinkel von 60–95 Grad. Das Design gewährleistet Schnittstabilität und gute Spanabfuhr. Der Hauptanstellwinkel beeinflusst die radialen Kräfte, die auf das Werkstück wirken. Kleinere Winkel reduzieren Verformungskräfte, erhöhen jedoch den Verschleiß der Schneide.
Querwerkzeuge werden zum Stirndrehen von Werkstückenden eingesetzt. Die Schneide ist senkrecht oder leicht angewinkelt zur Achse des Werkstücks positioniert.
Arten von Außendrehwerkzeugen:
- Rechts- und linksschneidende Längswerkzeuge
- Querschlichtwerkzeuge
- Universelle Kombinationswerkzeuge
- Profilwerkzeuge für Sonderformen
Die spezielle Geometrie sorgt für einen gleichmäßigen Schnitt über die gesamte Kantenlänge. Die Spanabfuhr erfordert den Einsatz von an den Vorgang angepassten Brechern.
Methoden zum Schlichten von Stirnflächen von Werkstücken
Das Schlichten der Stirnflächen erfolgt durch querlaufende Werkzeugbewegung. Der Prozess beginnt je nach gewünschtem Finish entweder in der Mitte oder am Rand des Werkstücks. Die radiale Vorschubbewegung gewährleistet einen gleichmäßigen Schnitt über die gesamte Fläche. Die Schnittgeschwindigkeit variiert mit dem Radius, weshalb eine entsprechende Anpassung der Spindeldrehzahl erforderlich ist.
Die Richtung vom Zentrum nach außen zu schlichten liefert eine bessere Oberflächenqualität. Die Späne fallen frei ab, ohne Spuren auf der bearbeiteten Oberfläche zu hinterlassen. Das Schlichten vom Rand zur Mitte kann Materialansammlungen in der Werkstückmitte verursachen. Die Wahl der Richtung hängt von den Qualitätsanforderungen und der Werkstückgeometrie ab.
Die Rauheit der geschlichteten Flächen hängt vom Vorschub und dem Werkzeug-Eckenradius ab. Ein größerer Eckenradius reduziert die Rauheit, erhöht jedoch die Schnittkräfte. Optimale Parameter erfordern einen Kompromiss zwischen Effizienz und Oberflächenqualität. Kühlschmierstoffe verbessern das Finish und verlängern die Standzeit des Werkzeugs.
Profil-Drehen von Kegeln und komplexen Formen
Beim Profil-Drehen erfolgt die Werkzeugbewegung gleichzeitig in zwei Achsen. Lineare Interpolation ermöglicht das Bearbeiten von Kegeln in beliebigem Winkel. Kreisinterpolation erlaubt das Erzeugen von Radien und Bögen. Fortschrittliche CNC-Systeme bieten polynomiale Kurveninterpolation für komplexe Profile.
Die Profilgenauigkeit hängt von der Steifigkeit der Werkzeugmaschine und der Antriebseigenschaften ab. Kinematische Fehler führen direkt zu Formabweichungen.
Methoden zur Profilkontrolle während der Bearbeitung:
- Mustervermessungen mit Steuerung
- Laseroberflächenscan
- Schnittkraftanalyse
- Überwachung von Systemvibrationen
Die Kompensation mechanischer Spielräume erfordert eine Kalibrierung des Messsystems. Adaptive Steuerungssysteme ermöglichen eine Echtzeitfehlerkorrektur.
Schnittparameter, die die Oberflächenqualität beeinflussen
Die Schnittgeschwindigkeit ist ein entscheidender Parameter für die Oberflächenqualität. Zu niedrige Geschwindigkeit führt zur Bildung eines Aufbauschneidens an der Schneide. Überhöhte Geschwindigkeit verursacht starken Werkzeugverschleiß und verschlechtert das Finish. Die optimale Geschwindigkeit hängt vom bearbeiteten Material und dem eingesetzten Werkzeug ab.
Der Vorschub pro Umdrehung bestimmt direkt die theoretische Oberflächenrauheit. Ein kleinerer Vorschub sorgt für ein besseres Finish, verringert jedoch die Prozesseffizienz. Die Schnitttiefe beeinflusst Kräfte und Prozessstabilität. Die Parameteroptimierung erfordert eine gleichzeitige Berücksichtigung aller Faktoren.
| Parameter | Weichstahl | Härtstahl | Aluminiumlegierung |
|---|---|---|---|
| Schnittgeschwindigkeit [m/min] | 120-180 | 80-120 | 300-500 |
| Zufuhr [mm/U] | 0,1-0,3 | 0,05-0,15 | 0,15-0,4 |
| Schnitttiefe [mm] | 1-5 | 0,5-2 | 2-8 |
Die Schnitttemperatur beeinflusst die Werkzeugstandzeit und die Oberflächenqualität. Übermäßige Erwärmung verursacht thermische Verformungen und Veränderungen in der Materialstruktur. Effektive Kühlung verlängert die Werkzeugstandzeit und verbessert die Oberflächenbeschaffenheit. Die Wahl des Kühl- und Schmiermittels hängt vom Werkstoff und der Art der Bearbeitung ab.
Tipp: Das Starten der Bearbeitung mit den vom Werkzeughersteller empfohlenen Parametern ermöglicht ein schnelles Erreichen stabiler Schnittbedingungen.
Spezialisierte Lösungen für die Bearbeitung von Innenflächen
Die Bearbeitung von Innenflächen stellt besondere Anforderungen an Werkzeugkonstrukteure und Technologen. Der begrenzte Zugang zur Schnittzone erfordert den Einsatz spezieller technischer Lösungen. Reibahlen müssen trotz ungünstiger Arbeitsbedingungen präzises Schneiden gewährleisten. Die Prozessstabilität hängt von der Steifigkeit des gesamten technologischen Systems ab.
Moderne Reibahlen verwenden fortschrittliche Werkstoffe und Beschichtungen, die die Haltbarkeit erhöhen. Spezielle Schneidplattengeometrien sind für bestimmte Anwendungen optimiert. Schwingungsdämpfungssysteme verhindern die Entstehung von Welligkeiten auf der Oberfläche. Präzise Einstellmechanismen ermöglichen das Erreichen der geforderten Maßtoleranzen.
Reibahlen und deren Konstruktion für den Einsatz in Bohrungen
Die Grundkonstruktion von Reibahlen besteht aus einem langen Schaft mit einer Schneidplatte am Ende. Die Werkzeuglänge muss den Zugang zur erforderlichen Bohrungstiefe gewährleisten. Der Schaftdurchmesser ist durch die Abmessungen der bearbeiteten Bohrung begrenzt. Ein Kompromiss zwischen Steifigkeit und Zugänglichkeit bestimmt die Proportionen des Werkzeugs.
Einzahnige Reibahlen zeichnen sich durch eine einfache Konstruktion und leichte Schleifbarkeit aus. Eine asymmetrische Verteilung der Schnittkräfte kann Werkzeugverformungen verursachen.
Spezialisierte Reibahlenkonstruktionen:
- Reibahlen mit interner Kühlung
- Werkzeuge mit Schwingungsdämpfung
- Mikrometrisch verstellbare Reibahlen
- Systeme mit automatischer Verschleißkompensation
Mehrzahnige Reibahlen bieten eine bessere Ausbalancierung der Schnittkräfte, erfordern jedoch eine sehr präzise Fertigung und genaue Einstellung jeder Schneide. Verstellbare Schneidplattengeometrien erlauben eine präzise Maßkorrektur.
Werkzeugspannsysteme bei begrenztem Bauraum
Das Spannen von Reibahlen erfordert eine präzise Führung und hohe Steifigkeit. Hydraulische Spannfutter eliminieren Spiel und sorgen für gleichmäßigen Druck. Führungsbuchsen reduzieren Verformungen durch Querkräfte. Radial-Axial-Lager übertragen Lasten, ohne zusätzliche Verformungen einzubringen.
Spannsysteme müssen thermische Ausdehnungen der Werkzeuge berücksichtigen. Thermische Kompensatoren verhindern Maßänderungen während des Erwärmens. Präzise axiale Positionierung erfordert mikrometrische Einstellmechanismen. Die Positionssicherung muss während der Bearbeitung Stabilität gewährleisten.
Die Geometrie austauschbarer Schneideinsätze ermöglicht Optimierungen ohne Demontage des Werkzeugs. Einstellmechanismen müssen Wiederholgenauigkeit nach dem Plattenwechsel sicherstellen. Indexierbare Schneideinsätze erhöhen die Prozesseffizienz. Automatische Werkzeugwechselsysteme reduzieren Nebenzeiten.
Auflagen zur Vermeidung von Durchbiegung langer Werkzeuge
Lange Reibahlen benötigen zusätzliche Auflagen, um Verformungen zu verhindern. Feste Auflagen stützen an einem definierten Punkt entlang der Werkzeuglänge. Bewegliche Auflagen bewegen sich mit dem Werkzeug und erhalten den konstanten Stützpunkt bei. Automatische Systeme passen die Position entsprechend der Reibtiefe an.
Das Design der Stützen muss eine freie Bewegung des Werkzeugs ermöglichen, ohne zusätzliche Spannungen einzuführen. Führungsbuchsen reduzieren die Reibung und verhindern ein Verklemmen.
Arten von Stützen für Ausdrehstangen:
- Feste Führungsstützen
- Bewegliche Nachführungssysteme
- Stützen mit einstellbarem Druck
- Automatische Positioniersysteme
Die Druckeinstellung gewährleistet eine optimale Unterstützung ohne Überlastung des Werkzeugs. Das Lager-Schmiersystem verlängert die Lebensdauer der Stützen.
Radiales und Axiales Drehen von Innenformen
Das radiale Drehen von Innenflächen erfolgt durch Bewegung des Werkzeugs senkrecht zur Rotationsachse. Dieser Vorgang ermöglicht das Erstellen von Nuten und inneren Keilnutprofilen. Eine spezielle Werkzeuggeometrie sorgt für den Schnitt in radialer Richtung. Die Spanabfuhr erfordert intensive Kühlung.
Beim axialen Drehen wird das Werkzeug parallel zur Werkstückachse bewegt. Diese Methode wird für Innengewinde und Spiralnuten verwendet. Die Prozessstabilität hängt von einer genauen Werkzeugführung ab. Die axiale Kraftregelung verhindert Verformungen des Werkstücks.
Die Kombination aus radialen und axialen Bewegungen ermöglicht die Herstellung komplexer Innenformen. CNC-Interpolation erlaubt die Ausführung von Kurven und räumlichen Flächen. Die präzise Werkzeugpositionierung bestimmt die geometrische Genauigkeit. Die Prozessüberwachung stellt die Erkennung von Unregelmäßigkeiten sicher.
Tipp: Ausdrehstangen erfordern aufgrund ihrer Empfindlichkeit gegenüber mechanischen Beschädigungen besonders sorgfältige Lagerung und Transport.
Kontrolle der technologischen Parameter bei beiden Bearbeitungsarten
Eine effektive Kontrolle der technologischen Parameter ist grundlegend für die Erzielung hochwertiger CNC-Bearbeitungsergebnisse. Jeder Parameter beeinflusst unterschiedliche Aspekte des Prozesses und des Endergebnisses. Die Wechselwirkung zwischen den Parametern erfordert einen systematischen Optimierungsansatz. Moderne CNC-Systeme bieten fortschrittliche Überwachungs- und Regelungsmöglichkeiten.
Adaptive Steuerungssysteme passen die Parameter automatisch an die aktuellen Bearbeitungsbedingungen an. Sensoren überwachen Schnittkräfte, Vibrationen und Prozesstemperatur. Algorithmen der künstlichen Intelligenz prognostizieren Werkzeugverschleiß und optimieren Bearbeitungszyklen. Die Integration mit Produktionsmanagementsystemen ermöglicht eine umfassende Qualitätskontrolle.
Überwachung der Drehzahl des Werkstücks
Die Drehzahl des Werkstücks ist ein entscheidender Parameter, der die Schnittbedingungen bestimmt. Drehgeber liefern präzise Messwerte der tatsächlichen Spindeldrehzahl. Steuerungssysteme vergleichen Sollwerte mit Istwerten und nehmen Korrekturen vor. Die Stabilität der Drehzahl beeinflusst die Schnittgleichmäßigkeit und Oberflächenqualität.
Drehzahlschwankungen verursachen während der Bearbeitung Änderungen der Schnittbedingungen. Die Abweichungsüberwachung ermöglicht eine frühzeitige Erkennung von Hauptantriebsproblemen.
Faktoren, die die Drehzahlstabilität beeinflussen:
- Genauigkeit der Servoantriebe
- Steifigkeit des Spindel-Werkstück-Systems
- Gleichmäßigkeit des Schnitts
- Dynamische Eigenschaften der Werkzeugmaschine
Adaptive Drehzahlregelung kompensiert Laständerungen während des Schneidens. Die Parameterauswertung ermöglicht Prozessanalyse und -optimierung.
Vorschuboptimierung für verschiedene Materialien
Die Werkzeugvorschubgeschwindigkeit beeinflusst direkt die Bearbeitungseffizienz und -qualität. Jedes Material erfordert eine Anpassung der Vorschubgeschwindigkeit entsprechend seiner mechanischen Eigenschaften. Kunststoffmaterialien vertragen höhere Vorschubgeschwindigkeiten als harte und spröde Materialien. Die Optimierung des Vorschubs erfordert die Berücksichtigung der Werkzeugstandzeit und der geforderten Oberflächenqualität.
Adaptive Vorschubregelsysteme überwachen die Schnittkräfte und passen den Parameter in Echtzeit an. Ein Anstieg der Schnittkräfte signalisiert die Notwendigkeit, den Vorschub zu reduzieren. Ein Rückgang der Kräfte kann auf die Möglichkeit hinweisen, die Produktivität zu steigern. Optimierungsalgorithmen berücksichtigen Werkzeug- und Maschinenbeschränkungen.
Verschiedene Bearbeitungsprozesse erfordern unterschiedliche Strategien zur Vorschuboptimierung. Die Grobbearbeitung erlaubt höhere Vorschubgeschwindigkeiten auf Kosten der Oberflächenqualität. Feinbearbeitungen erfordern niedrige Vorschubgeschwindigkeiten, um die geforderte Oberflächenrauheit sicherzustellen.
| Material | Rohvorschub [mm/U] | Feinbearbeitungsvorschub [mm/U] |
|---|---|---|
| Konstruktionsstahl | 0,3-0,8 | 0,05-0,15 |
| Edelstahl | 0,2-0,5 | 0,03-0,10 |
| Aluminiumlegierung | 0,5-1,2 | 0,08-0,20 |
Das Profil-Drehen erfordert eine variable Vorschubgeschwindigkeit, die an die lokale Geometrie angepasst wird.
Geschlossener Regelkreis zur Steuerung der Schnitttiefe
Die Schnitttiefe bestimmt die Dicke der Materialschicht, die während eines einzelnen Werkzeugdurchgangs entfernt wird. Eine präzise Steuerung dieses Parameters wird durch lineare und rotative Positionsgeber gewährleistet. Positionsregelsysteme eliminieren kinematische Fehler und kompensieren Verformungen. Die geschlossene Rückkopplung garantiert Positioniergenauigkeit.
Die Überwachung der Schnittkräfte ermöglicht die Erkennung von Unregelmäßigkeiten in der Schnitttiefe. Ein plötzlicher Anstieg der Schnittkräfte kann auf eine Überschreitung der zulässigen Bearbeitungstiefe oder das Vorhandensein harter Einschlüsse in der Materialstruktur hinweisen. Adaptive Systeme reduzieren automatisch die Tiefe, wenn voreingestellte Grenzwerte überschritten werden. Programmierbare Grenzwerte schützen Werkzeuge und Maschinen vor Schäden.
Die Strategie zur Aufteilung des Vorschubs in einzelne Durchgänge beeinflusst die Bearbeitungseffizienz. Schruppdurchgänge entfernen den Großteil des Materials mit maximaler Effizienz. Halbfertigungsdurchgänge sorgen für einen gleichmäßigen Vorschub für das Fertigschlichten. Der abschließende Fertigschlichtdurchgang erreicht die geforderten Maße und Oberflächenqualität.
Tipp: Die Überwachung der Hauptantriebsleistung liefert wertvolle Informationen über die aktuellen Schnittbedingungen und kann auf eine notwendige Anpassung der Parameter hinweisen.
CNC-Drehservice bei CNC Partner
CNC Partner ist ein führender Spezialist für Metallbearbeitung auf modernsten CNC-Maschinen. Das Unternehmen entstand durch den Zusammenschluss zweier Betriebe mit langjähriger Erfahrung in der Metallverarbeitung. Ihre Spezialisierung umfasst das präzise CNC-Drehen komplex geformter Bauteile für verschiedene Industriezweige.
Die Produktionsstätte in Bydgoszcz bedient Kunden in ganz Polen und den Ländern der Europäischen Union. Ein moderner Maschinenpark und erfahrenes technisches Personal gewährleisten die Ausführung von Aufträgen nach höchsten Qualitätsstandards. Das Unternehmen übernimmt sowohl Einzel- als auch Serienfertigung von Bauteilen aus verschiedenen Materialien.
Umfassendes Angebot an Bearbeitungsdienstleistungen
CNC Partner bietet ein vollständiges Spektrum an CNC-Bearbeitungsdienstleistungen, einschließlich Drehen, Fräsen und Funkenerosion (EDM). Spezialisierte Drehmaschinen ermöglichen die präzise Bearbeitung zylindrischer Teile aus unterschiedlichen Materialien. Das Unternehmen verarbeitet Baustähle, Edelstahl, Aluminium, Messing und Kunststoffe.
Hauptbearbeitungsdienstleistungen von CNC Partner:
- Präzises CNC-Drehen von zylindrischen Bauteilen
- CNC-Fräsen komplexer Geometrien
- Draht-Elektroerosives Bearbeiten (WEDM)
- CNC-Schleifen von ebenen Flächen
Fortschrittliche CAM-Software ermöglicht die Optimierung der Bearbeitungsprozesse und die Erstellung effizienter Schneidstrategien. Das Unternehmen verwendet hochwertige Schneidwerkzeuge renommierter globaler Hersteller. Die Qualitätskontrolle erfolgt in jeder Produktionsphase mit präzisen Messinstrumenten.
Moderne Technologien und präzise Ausführung
Der Maschinenpark von CNC Partner besteht aus den modernsten CNC-Maschinen, ausgestattet mit Automatisierungssystemen. CNC-Drehmaschinen ermöglichen die Bearbeitung von Bauteilen mit Durchmessern von wenigen Millimetern bis zu großen Größen. Die erreichte Präzision liegt bei Maßtoleranzen im Bereich einzelner Mikrometer.
Das Unternehmen ist auf die Herstellung von Komponenten für die Luft- und Raumfahrt, die Automobilindustrie, den Schienenverkehr und die Medizintechnik spezialisiert. Erfahrene Technologen passen die Bearbeitungsparameter an die Anforderungen spezifischer Materialien und Bauteilgeometrien an. Der Einsatz von Innen- und Außenkühlung gewährleistet optimale Schneidbedingungen.
Bei CNC Partner bearbeitete Materialien:
- Konstruktions- und Werkzeugstähle
- Edel- und säurebeständige Stähle
- Aluminium- und Messinglegierungen
- Technische Kunststoffe
Umfassender Kundenservice und technische Unterstützung
CNC Partner garantiert Kontaktaufnahme mit dem Kunden innerhalb von 20 Minuten nach Eingang einer Anfrage und unterbreitet ein Preisangebot innerhalb von 48 Stunden. Erfahrene Spezialisten bieten umfassende technische Unterstützung in jeder Phase der Auftragsabwicklung. Das Unternehmen berät bei der optimalen Materialauswahl und den Bearbeitungstechnologien.
Die Preisgestaltung für Bearbeitungsdienstleistungen ist marktgerecht bei gleichzeitiger Einhaltung höchster Qualitätsstandards. Flexible Produktionsorganisation ermöglicht sowohl Eilaufträge als auch langfristige Serienprojekte. Technische Dokumentationen und Qualitätszertifikate sind bei jedem abgeschlossenen Auftrag enthalten.
Das Qualitätsmanagementsystem gewährleistet Prozessrückverfolgbarkeit und vollständige Kontrolle über die Bearbeitungsparameter. Regelmäßige Investitionen in technologische Weiterentwicklung und Mitarbeiterschulungen garantieren eine kontinuierliche Verbesserung der angebotenen Leistungen. CNC Partner verfügt über einen langjährigen Ruf als zuverlässiger Partner für anspruchsvolle Industrieprojekte.
Wir laden Sie ein, professionelle CNC-Drehservices sowie das vollständige Spektrum der Metallbearbeitung zu nutzen. Kontaktieren Sie unsere Spezialisten, um ein detailliertes Angebot und technische Beratung zu erhalten, das auf Ihre Produktionsbedürfnisse zugeschnitten ist.
Messmethoden und Qualitätskontrolle von bearbeiteten Oberflächen
Die Qualitätskontrolle bearbeiteter Oberflächen ist ein Schlüsselelement zur Sicherstellung der Einhaltung der Konstruktionsanforderungen. Moderne Messmethoden ermöglichen eine präzise Beurteilung von Maßen, Form und Oberflächenzustand. Automatisierte Kontrollsysteme steigern die Effizienz und eliminieren menschliche Fehler. Messdokumentationen gewährleisten Rückverfolgbarkeit und Einhaltung von Qualitätsstandards.
Die Integration von Messsystemen mit CNC-Maschinen erlaubt eine In-Prozess-Prüfung. Adaptive Korrektursysteme kompensieren automatisch erkannte Abweichungen. Statistische Prozesskontrolle prognostiziert Trends und verhindert Nichtkonformitäten. Die Digitalisierung der Kontrollprozesse optimiert den Informationsfluss und die Datenanalyse.
Maßkontrolle mit Mikrometern und Messschiebern
Mikrometer und Messschieber sind grundlegende Werkzeuge für die Maßkontrolle in der CNC-Bearbeitung. Die Messgenauigkeit erreicht unter geeigneten Bedingungen Werte im Mikrometerbereich. Die Kalibrierung der Messgeräte sichert Rückverfolgbarkeit und Normenkonformität. Messverfahren müssen den Temperatureinfluss auf die Maße berücksichtigen.
Außendurchmesser werden mit Außentastern in passenden Messbereichen gemessen. Innendurchmesser werden mit Innentastern oder Messuhren erfasst.
Ablauf der Maßmessung:
- Temperaturstabilisierung des Werkstücks und des Instruments
- Kalibrierung des Instruments an einem Standard
- Mehrpunktmessungen
- Statistische Auswertung der Ergebnisse
Universalmessschieber ermöglichen Messungen von Länge, Tiefe und Höhe. Digitale Messgeräte vermeiden Ablesefehler und beschleunigen den Prozess.
Analyse der Oberflächenrauheit und -beschaffenheit
Die Oberflächenrauheit bestimmt die Qualität des Finishs sowie die Gebrauchseigenschaften des Bauteils. Kontaktprofilometer messen das tatsächliche Oberflächenprofil mit Nanometer-Genauigkeit. Optische Systeme erlauben berührungslose Rauheitsmessungen auf großen Flächen. Die Parameter Ra, Rz und Rmax charakterisieren unterschiedliche Aspekte der Oberflächentopographie.
Elektronenmikroskopie zeigt die Oberflächenstruktur im Mikrometerbereich auf. Bildanalysen ermöglichen die Beurteilung von Gleichmäßigkeit und Bearbeitungsqualität. Oberflächenfehler wie Kratzer, Gruben oder Poren beeinflussen mechanische Eigenschaften. Fotografische Dokumentationen dienen als Qualitätsnachweis und unterstützen bei Problemlösungen.
Der Einfluss der Schnittparameter auf die Rauheit erfordert systematische Analysen. Ein größerer Werkzeug-Eckenradius reduziert die theoretische Oberflächenrauheit. Vorschubgeschwindigkeit und Schnittgeschwindigkeit bestimmen die Bedingungen der Oberflächenbildung. Kühl- und Schmierstoffe verbessern das Finish durch Senkung der Schnitttemperatur.
Kontrolle der Haftung und Materialstrukturintegrität
Schnittprozesse können die Eigenschaften der oberflächennahen Materialsicht beeinflussen. Überhöhte Schnitttemperaturen verursachen Strukturänderungen und Eigenspannungen. Die Härtekontrolle an der Oberfläche zeigt mögliche Härtungen oder Anlassen auf. Metallographische Untersuchungen offenbaren Mikrostrukturveränderungen im wärmebeeinflussten Bereich.
Eindringprüfverfahren erkennen Risse und Oberflächendefekte zerstörungsfrei. Ultraschallprüfungen beurteilen die Materialintegrität in größeren Tiefen. Magnetische Prüfverfahren decken Fehler in ferromagnetischen Werkstoffen auf. Umfassende Diagnostik gewährleistet eine vollständige Bewertung der Bearbeitungsqualität.
Während des Schneidens erzeugte Eigenspannungen beeinflussen die Maßhaltigkeit von Bauteilen. Spannungsmessungen mittels Röntgenverfahren bestimmen den Oberflächenzustand. Das Anlassen von Bauteilen reduziert Spannungen und verbessert die Stabilität. Die Optimierung der Schneidparameter minimiert die Spannungsbildung.
Prozessdokumentation gemäß Qualitätsstandards
Qualitätsmanagementsysteme verlangen eine umfassende Dokumentation der Bearbeitungsprozesse. Prozesskontrollkarten erfassen Schneidparameter und Messergebnisse. Konformitätszertifikate bestätigen die Einhaltung der Spezifikationsanforderungen. Elektronische Dokumentationssysteme beschleunigen den Informationsfluss und erleichtern die Analyse.
Die Rückverfolgbarkeit der Prozesse ermöglicht die Nachverfolgung der Bearbeitungshistorie jedes Bauteils. QR-Codes und RFID erlauben eine automatische Datenerfassung.
Elemente der Prozessdokumentation:
- Bearbeitungsparameter und Werkzeuge
- Ergebnisse der Maßkontrolle
- Bewertung der Oberflächenqualität
- Zertifikate zur Materialkonformität
Die Integration mit ERP-Systemen gewährleistet eine vollständige Produktionskontrolle. Statistische Prozessanalysen decken Trends und Verbesserungspotenziale auf.
Tipp: Regelmäßige Kalibrierung der Messinstrumente und Schulung der Bediener sichern die Zuverlässigkeit der Qualitätskontrollergebnisse.
Zusammenfassung
Die Bearbeitung von Innen- und Außenflächen beim CNC-Drehen erfordert unterschiedliche technologische Strategien, die auf die Besonderheiten jeder Operationsart abgestimmt sind. Das Drehen von Außenflächen zeichnet sich durch freien Werkzeugzugang und relative Ausführungsleichtigkeit aus, was hohe Leistungsparameter ermöglicht. Das Ausbohren von Innenflächen stellt deutlich größere Herausforderungen dar, bedingt durch begrenzten Arbeitsraum, Schwierigkeiten bei der Spanabfuhr sowie verringerte Steifigkeit des technologischen Aufbaus.
Die richtige Auswahl der Schneidwerkzeuge und die Optimierung technologischer Parameter sind für den Erfolg beider Bearbeitungsarten entscheidend. Moderne CNC-Systeme bieten fortschrittliche Möglichkeiten zur Prozesssteuerung und Anpassung an aktuelle Schneidbedingungen. Die Integration von Messsystemen mit Bearbeitungsmaschinen ermöglicht eine Echtzeit-Qualitätskontrolle und automatische Abweichungskorrektur.
Die Entwicklung von Bearbeitungstechnologien und Schneidwerkzeugen erweitert kontinuierlich die Möglichkeiten des CNC-Drehens hinsichtlich Präzision, Effizienz und des bearbeitbaren Materialspektrums. Prozessüberwachungssysteme und Künstliche Intelligenz revolutionieren den Ansatz zur Optimierung der Bearbeitung. Die Zukunft des CNC-Drehens wird auf vollständige Automatisierung der Prozesse und Integration in Industrie-4.0-Systeme setzen, um weitere Steigerungen der Produktionseffizienz bei gleichzeitiger Einhaltung höchster Qualitätsstandards zu gewährleisten.
