Die Effizienz des CNC-Fräsens spielt in der modernen industriellen Produktion eine wichtige Rolle und beeinflusst Qualität, Produktivität und Herstellungskosten. Der Prozess hängt von vielen Faktoren ab, und die Werkzeuggeometrie ist von grundlegender Bedeutung. Die richtige Form, der richtige Winkel und die richtigen Abmessungen des Fräsers können die Bearbeitungsproduktivität erhöhen, die Oberflächenqualität verbessern und die Lebensdauer der Werkzeuge verlängern.
Durch die Optimierung der Werkzeuggeometrie können die Schnittkräfte reduziert, die Späne effizient abgeführt und Vibrationen minimiert werden. Dies ermöglicht eine bessere Prozesskontrolle und eine höhere Bearbeitungspräzision. Das Verständnis der Beziehung zwischen der Werkzeuggeometrie und der Effizienz des CNC-Fräsens trägt zu einem Wettbewerbsvorteil in der Branche bei.
Einfluss des Spanwinkels auf die Schnittleistung bei der CNC-Bearbeitung
Der Spanwinkel spielt eine Schlüsselrolle bei der Bestimmung der Zerspanungsleistung bei der CNC-Bearbeitung. Der Winkel definiert das Verhältnis zwischen der Spanfläche des Werkzeugs und der Ebene, die senkrecht zur bearbeiteten Oberfläche steht. Die richtige Wahl des Spanwinkels hat einen erheblichen Einfluss auf die Schnittkräfte, die Spanbildung und die Werkzeugstandzeit.
Optimierung der Schnittkräfte
Eine Vergrößerung des Spanwinkels führt in der Regel zu einer Reduzierung der Schnittkräfte. Bei einem größeren Spanwinkel dringt das Werkzeug leichter in das Werkstückmaterial ein, was zu einem geringeren Schnittwiderstand führt. Die Reduzierung der Schnittkräfte führt zu einem geringeren Energieverbrauch und einer geringeren Belastung der CNC-Maschinenspindel.
Ein zu großer Spanwinkel kann die Schneidkante des Werkzeugs schwächen. Bei der Bearbeitung von Materialien mit hoher Härte kann ein kleinerer Spanwinkel erforderlich sein, um eine ausreichende Festigkeit der Klinge zu gewährleisten.
Kontrolle der Spanbildung
Der Spanwinkel hat einen erheblichen Einfluss auf die Spanbildung und den Abtransport der Späne. Ein größerer Spanwinkel begünstigt die Bildung dünnerer und stärker gewundener Späne, die sich leichter aus der Schneidzone abführen lassen. Bei der Bearbeitung von Kunststoffen besteht die Gefahr von langen, durchgehenden Spänen.
Eine ordnungsgemäße Spanbildung verhindert, dass sich die Späne um das Werkzeug oder das Werkstück wickeln, wodurch das Risiko einer Oberflächenbeschädigung oder eines Werkzeugausfalls verringert wird. Eine effektive Spanabfuhr trägt zu einer besseren Kühlung der Schneidzone bei.
Auswirkungen auf die Oberflächenqualität
Die Wahl des richtigen Spanwinkels hat einen direkten Einfluss auf die Qualität der erzielten Oberfläche. Ein größerer Spanwinkel führt in der Regel zu einer glatteren bearbeiteten Oberfläche. Geringere Schnittkräfte und eine effizientere Spanbildung tragen zu einer besseren Oberflächenglätte bei.
Bei der Bearbeitung bestimmter Werkstoffe oder unter bestimmten Bedingungen kann der Schneidprozess in Schwingungen geraten oder instabil werden, was sich negativ auf die Oberflächenqualität auswirkt.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung des Spanwinkels um jedes Grad von 0° auf 20° zu einer Reduzierung der Schnittkräfte um bis zu 1-3% führen kann, je nach bearbeitetem Material.
Werkzeugstandzeit und Spanwinkel
Die richtige Wahl des Spanwinkels hat einen erheblichen Einfluss auf die Standzeit des Werkzeugs. Ein optimaler Spanwinkel minimiert den Werkzeugverschleiß, was zu einer längeren Lebensdauer des Werkzeugs führt, ohne dass es ausgetauscht oder geschärft werden muss. Ein zu kleiner Spanwinkel kann die Reibung zwischen dem Werkzeug und dem Werkstück erhöhen und damit den Werkzeugverschleiß beschleunigen. Umgekehrt schwächt ein zu großer Spanwinkel die Schneidkante und erhöht das Risiko von Ausbrüchen oder Brüchen.
Bei der Auswahl des optimalen Spanwinkels müssen viele Faktoren berücksichtigt werden: die Art des zu bearbeitenden Materials, die Schnittparameter und die gewünschte Oberflächenqualität. In der Praxis ermöglichen Werkzeuge mit einem variablen Spanwinkel entlang der Schneidkante eine Optimierung des Schneidprozesses unter verschiedenen Bearbeitungsbedingungen.
Die Bedeutung des Schneidkantenradius für die Oberflächenqualität
Der Schneidkantenradius spielt eine wichtige Rolle bei der Gestaltung der Oberflächenqualität beim CNC-Fräsen. Dieser mikrogeometrische Parameter beeinflusst die Wechselwirkung zwischen der Schneidkante und dem Werkstückmaterial, was sich direkt auf die Oberflächenrauheit und die Integrität der Oberflächenschicht auswirkt.
Einfluss auf die Oberflächenrauhigkeit

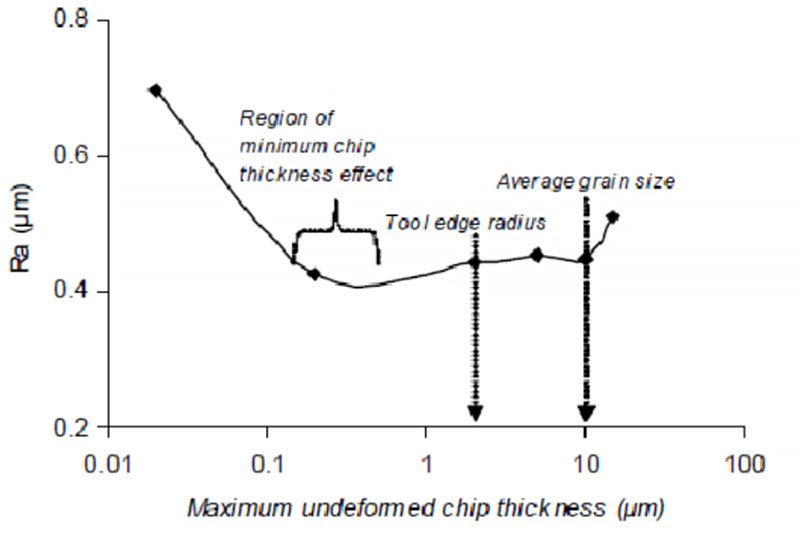

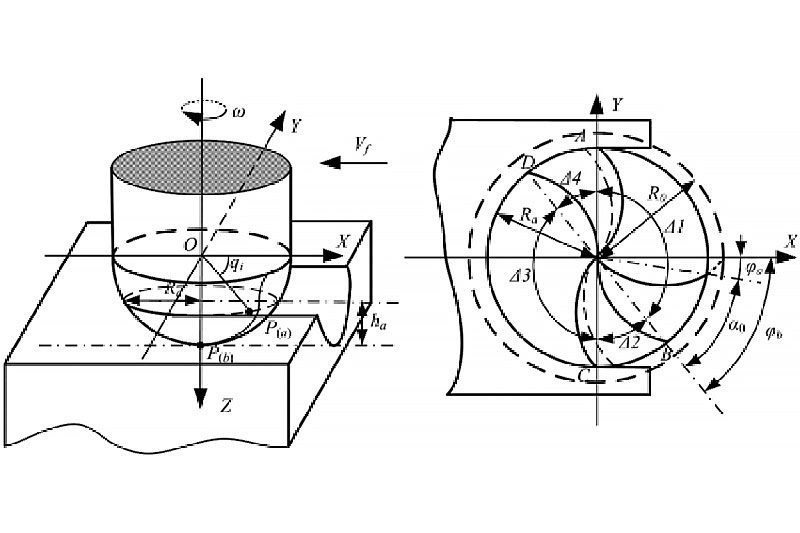

Die Größe des Schneidkantenradius wirkt sich auf die Rauheit der resultierenden Oberfläche aus. Die Forschung hat gezeigt, dass es einen optimalen Radiuswert gibt, um die geringste Rauheit zu erzielen. Mit kleineren Schneidkantenradien (10-20 μm) lassen sich glattere Oberflächen erzielen, insbesondere bei der Schlichtbearbeitung.
Ein zu kleiner Radius kann jedoch zu Instabilität im Schneidprozess und beschleunigtem Werkzeugverschleiß führen, was eine Verschlechterung der Oberflächenqualität zur Folge hat. Umgekehrt kann ein zu großer Schneidkantenradius zu einer größeren plastischen Verformung des Werkstückmaterials führen, was sich ebenfalls negativ auf die Rauheit auswirkt.
Die Auswirkung des Schneidkantenradius auf die Oberflächenrauheit hängt auch vom Verhältnis zwischen dem Radius und der Dicke der geschnittenen Schicht ab. Wenn der Schneidkantenradius die Mindestdicke der bearbeiteten Schicht übersteigt, kann sich ein Teil des Materials plastisch verformen, anstatt effektiv abgetragen zu werden, was zu einer Verschlechterung der Oberflächenqualität führt.
Integrität der Oberflächenschicht
Der Radius der Schneidkante hat einen erheblichen Einfluss auf die Integrität der Oberflächenschicht des Werkstückmaterials. Ein größerer Radius führt in der Regel zu einer tieferen Verformung der Oberflächenschicht. Bei einigen Anwendungen kann dieser Effekt von Vorteil sein, wenn eine Verstärkung der Oberflächenschicht erforderlich ist. In anderen Fällen, in denen eine minimale Verformung erforderlich ist, kann ein zu großer Radius problematisch sein.
Studien haben gezeigt, dass eine Vergrößerung des Radius der Schneidkante zu einer Verformung führen kann:
- einer Vergrößerung der Tiefe der verstärkten Schicht,
- eine Erhöhung der Druckspannung in der Oberflächenschicht,
- veränderungen in der Mikrostruktur des Materials in der oberflächennahen Zone.
Die Auswirkungen können je nach Anwendung sowohl positive als auch negative Folgen haben.
Optimierung des Schneidkantenradius
Bei der Auswahl des optimalen Schneidkantenradius müssen viele Faktoren berücksichtigt werden, wie z.B. die Art des zu bearbeitenden Materials, die Schnittparameter und die Anforderungen an die Oberflächenqualität. In der Praxis werden häufig Werkzeuge mit variablen Schneidkantenradien entlang der Schneidkante eingesetzt, um den Prozess an unterschiedliche Bearbeitungsbedingungen anzupassen.
Interessante Tatsache: Tests, die an einer Nickellegierung durchgeführt wurden, haben gezeigt, dass die beste Oberflächenqualität der bearbeiteten Oberfläche erzielt werden kann, wenn der Schneidkantenradius im Bereich von 30-60% der Dicke der geschnittenen Schicht liegt.
Auswirkungen auf Schnittkräfte und Werkzeugverschleiß
Der Radius der Schneidkante wirkt sich auf die Schnittkräfte und den Werkzeugverschleiß aus. Ein größerer Radius führt in der Regel zu einem Anstieg der Schnittkräfte, insbesondere der Widerstandskräfte. Dies kann zu einer größeren Verformung von Werkzeug und Werkstück führen, was sich auf die Maß- und Formgenauigkeit der Werkstücke auswirkt.
Ein richtig gewählter Schneidenradius kann jedoch die Standzeit des Werkzeugs erhöhen. Ein größerer Radius sorgt für eine bessere Stabilität der Schneide und verringert das Risiko von Ausbrüchen und vorzeitigem Verschleiß, insbesondere bei der Bearbeitung schwer zu bearbeitender Materialien.
Die Optimierung des Schneidkantenradius ist ein komplexer Prozess und erfordert oft einen Kompromiss zwischen Oberflächenqualität, Werkzeugstandzeit und Bearbeitungsproduktivität. Bei modernen CNC-Fräsprozessen werden zunehmend Werkzeuge mit speziell entwickelten Schneidenmikrogeometrien eingesetzt, die an bestimmte Materialien und Bearbeitungsbedingungen angepasst sind.

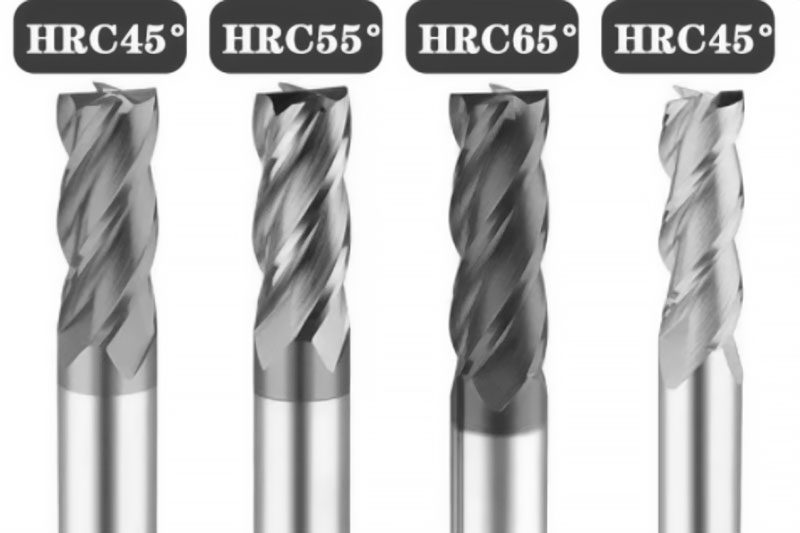

Optimierung der Schneidengeometrie für verschiedene Werkstückmaterialien
Die Optimierung der Schneidengeometrie ist ein wichtiger Bestandteil zur Steigerung der Effizienz von CNC-Fräsprozessen. Die richtigen Parameter der Werkzeuggeometrie wirken sich auf die Produktivität, die Oberflächenqualität und die Standzeit der Werkzeuge aus.
Einstellen des Spanwinkels
Der Spanwinkel eines Fräsers spielt eine wichtige Rolle im Schneidprozess und sollte an die Eigenschaften des zu bearbeitenden Materials angepasst werden. Größere Spanwinkel, normalerweise im Bereich von 10-20 Grad, werden für weiche Materialien wie Aluminium oder Kupfer empfohlen. Ein größerer Winkel erleichtert das Eindringen des Werkzeugs in das Material, reduziert die Schnittkräfte und verbessert die Spanabfuhr.
Bei härteren Werkstoffen, wie Werkzeugstählen und Titanlegierungen, sind kleinere Spanwinkel erforderlich, in der Regel im Bereich von 3-8 Grad. Ein kleinerer Winkel erhöht die Festigkeit der Schneidkante, was bei der Bearbeitung hochharter Werkstoffe entscheidend ist.
Einige moderne Fräser haben variable Spanwinkelgeometrien entlang der Schneidkante, um den Schneidprozess für unterschiedliche Schnitttiefen zu optimieren.
Optimierung des Spanwinkels
Der Anstellwinkel des Fräsers sollte an die Eigenschaften des zu bearbeitenden Materials angepasst werden. Für weiche und duktile Materialien wie Aluminium oder Kupfer werden größere Anstellwinkel empfohlen, in der Regel im Bereich von 10-15 Grad. Ein größerer Winkel reduziert die Reibung zwischen dem Werkzeug und der Arbeitsfläche, wodurch die Gefahr des Festklebens von Material am Werkzeug verringert wird.
Bei härteren Materialien, wie gehärteten Stählen oder Nickellegierungen, werden kleinere Anwendungswinkel verwendet, in der Regel im Bereich von 6-10 Grad. Ein kleinerer Winkel sorgt für eine größere Stabilität der Schneidkante, was bei der Bearbeitung von Materialien, die hohe Schnittkräfte erzeugen, wichtig ist.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung des Anstellwinkels um jedes Grad zwischen 5°-15° zu einer Verringerung des Werkzeugverschleißes um bis zu 2-5% führen kann, je nach dem zu bearbeitenden Material.
Auswahl der Anzahl der Schneiden und Geometrie der Spannuten
Die Anzahl der Schneiden und die Geometrie der Spannuten beeinflussen die Effizienz der Bearbeitung verschiedener Materialien. Für weiche und dehnbare Materialien wie Aluminium oder Kunststoffe werden Fräser mit weniger Schneiden (2-3) und größeren Spannuten empfohlen. Diese Konfiguration verbessert die Spanabfuhr und verhindert das Verstopfen der Nuten durch Späne.
Für härtere Materialien wie Werkzeugstähle und Titanlegierungen werden Fräser mit mehr Klingen (4-6) und kleineren Spanleitstufen verwendet. Die höhere Anzahl von Klingen ermöglicht einen höheren Vorschub, was zu einer höheren Bearbeitungsproduktivität führt.
Die Geometrie der Spanleitstufen sollte an die Spanbildungscharakteristik des Materials angepasst werden. Bei Werkstoffen, die lange, kontinuierliche Späne bilden, werden Nuten mit einem größeren Schrägungswinkel verwendet, was den Spanbruch und den Abtransport erleichtert. Für spröde Materialien, die kurze Späne bilden, sind Nuten mit einem kleineren Spiralwinkel geeignet.
Besondere Geometrien
Um die Fräsergeometrie für bestimmte Materialien weiter zu optimieren, werden verschiedene Konstruktionslösungen verwendet:
- Variable Spiralwinkel – Fräser mit variablen Spiralwinkeln reduzieren Vibrationen und verbessern die Stabilität des Schneidprozesses, was bei der Bearbeitung schwer zerspanbarer Materialien von Vorteil ist.
- Ungleiche Klingenteilung – Asymmetrische Klingenteilung dämpft die Vibrationen und verbessert die Qualität der bearbeiteten Oberfläche.
- Mikrogeometrie der Schneidkante – Eine präzise Formgebung der Mikrogeometrie, wie z.B. das Abrunden oder Anfasen der Schneidkante, erhöht die Standzeit des Werkzeugs und verbessert die Bearbeitungsqualität.
- Spezialbeschichtungen – Die Auswahl einer geeigneten Beschichtung, wie z.B. TiAlN für Stahl oder diamantähnliche Beschichtung (DLC) für Aluminium, erhöht die Lebensdauer des Werkzeugs und verbessert die Schneideigenschaften.
Die Optimierung der Werkzeuggeometrie erfordert einen umfassenden Ansatz, bei dem die Materialeigenschaften, die Bearbeitungsparameter und die Maschinenfähigkeiten berücksichtigt werden. Die richtige Werkzeuggeometrie kann die Effizienz des CNC-Fräsens erhöhen, die Bearbeitungsqualität verbessern und die Werkzeugstandzeit verlängern.
Die Rolle des Freiwinkels bei der Reduzierung des Werkzeugverschleißes
Der Schüttwinkel spielt eine Schlüsselrolle bei der Reduzierung des Werkzeugverschleißes beim CNC-Fräsen. Die richtige Wahl dieses Parameters wirkt sich auf die Bearbeitungseffizienz, die Oberflächenqualität und die Standzeit der Werkzeuge aus.
Einfluss auf Reibung und Wärmeentwicklung
Der Schüttwinkel wirkt sich direkt auf die Reibung zwischen der Kontaktfläche des Werkzeugs und dem Werkstück aus. Ein größerer Winkel verringert die Kontaktfläche, was zu einer Verringerung der Reibung führt. Eine Verringerung der Reibung bedeutet eine geringere Wärmeentwicklung in der Schneidzone, was für die Verringerung des Werkzeugverschleißes wichtig ist.
Die Reduzierung der Wärme hat mehrere Vorteile. Erstens wird die Erweichung des Werkzeugmaterials reduziert, die den Werkzeugverschleiß beschleunigen könnte. Zweitens wird das Risiko von Ablagerungen an der Schneidkante verringert, die die Qualität der bearbeiteten Oberfläche beeinträchtigen.
Optimierung des Einsatzwinkels
Die Wahl des richtigen Einsatzwinkels hängt von mehreren Faktoren ab, wie z.B. der Art des zu bearbeitenden Materials, den Schnittparametern und der gewünschten Oberflächenqualität.
Für weiche und duktile Materialien wie Aluminium oder Kupfer wird ein größerer Anstellwinkel empfohlen, in der Regel im Bereich von 10-15 Grad. Ein größerer Winkel erleichtert die Spanabfuhr und verringert das Risiko des Anhaftens von Material am Werkzeug.
Bei der Bearbeitung härterer Materialien, wie gehärteten Stählen oder Titanlegierungen, werden kleinere Einsatzwinkel verwendet, in der Regel im Bereich von 6-10 Grad. Ein kleinerer Winkel erhöht die Stabilität der Schneidkante, was bei der Bearbeitung von Materialien, die hohe Schnittkräfte erzeugen, wichtig ist.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung des Anstellwinkels um jedes Grad zwischen 5°-15° zu einer Verringerung des Werkzeugverschleißes um bis zu 2-5% führen kann, je nach dem zu bearbeitenden Material.
Einfluss auf die Stabilität des Schneidprozesses
Der Einsatzwinkel wirkt sich auch auf die Stabilität des Schneidprozesses aus. Ein zu geringer Winkel kann Reibung und Vibrationen erhöhen, was sich negativ auf die Qualität der bearbeiteten Oberfläche auswirkt und den Werkzeugverschleiß beschleunigt.
Umgekehrt kann ein zu großer Anstellwinkel die Schneidkante schwächen und sie anfälliger für Ausbrüche und Brüche machen.
Der richtige Anstellwinkel wirkt sich aus:
- die Reduzierung der Schnittkräfte,
- die Minimierung von Vibrationen,
- verbesserte Spanabfuhr.
Diese Faktoren erhöhen die Lebensdauer der Werkzeuge und verbessern die Qualität der bearbeiteten Oberfläche.
Interaktion mit anderen geometrischen Parametern
Der Kontaktwinkel funktioniert nicht unabhängig, sondern steht in Wechselwirkung mit anderen geometrischen Parametern des Werkzeugs, wie z.B. dem Spanwinkel oder dem Eckenradius.
Die Optimierung des Aufsetzwinkels erfordert die Berücksichtigung dieser Beziehungen, um beste Ergebnisse zu erzielen.
Bei einem großen Spanwinkel beispielsweise kann der Aufsetzwinkel kleiner sein, um eine ausreichende Schneidkantenstärke zu gewährleisten. Umgekehrt kann bei einem kleinen Eckenradius ein größerer Aufsetzwinkel die Schnittkräfte verringern und die Spanabfuhr verbessern.
Die richtige Wahl des Einsatzwinkels kann den Werkzeugverschleiß beim CNC-Fräsen verringern. Die Berücksichtigung mehrerer Faktoren und die Abwägung zwischen den Anforderungen des Bearbeitungsprozesses erhöhen die Produktivität, verbessern die Oberflächenqualität und verlängern die Lebensdauer der Werkzeuge.
Einfluss der Anzahl der Schneiden auf die Abtragsleistung
Die Anzahl der Klingen im Fräser ist wichtig für die Effizienz des Materialabtrags im CNC-Fräsprozess. Die richtige Wahl dieses Parameters beeinflusst die Bearbeitungsgeschwindigkeit, die Oberflächenqualität und die Werkzeugstandzeit.
Beziehung zwischen der Anzahl der Schneiden und der Vorschubgeschwindigkeit
Eine höhere Anzahl von Klingen ermöglicht höhere Vorschübe bei gleichbleibender Spindeldrehzahl. Jede Klinge trägt weniger Material pro Umdrehung ab, so dass sich das Werkzeug schneller bewegen kann.
Ein Fräser mit drei Klingen kann beispielsweise mit einem Vorschub arbeiten, der 50% höher ist als der eines Fräsers mit zwei Klingen, während die gleiche Spandicke beibehalten wird.
Es ist jedoch zu berücksichtigen, dass eine höhere Anzahl von Messern den Abstand zwischen den Messern verringert, was die Spanabfuhr behindern kann. Bei der Bearbeitung von Materialien, bei denen lange Späne anfallen, wie z.B. bei Aluminium und einigen Kunststoffen, ist es besser, Fräser mit weniger Klingen zu verwenden.
Einfluss auf die Qualität der bearbeiteten Oberfläche
Fräser mit einer höheren Anzahl von Klingen verbessern in der Regel die Qualität der bearbeiteten Oberfläche. Jede Klinge trägt eine kleinere Menge Material ab, wodurch die Schnittkräfte und die Verformung des Werkstücks reduziert werden.
Eine höhere Anzahl von Klingen bedeutet häufigere „Angriffe“ der Schneidkante auf das Material, was zu einer gleichmäßigeren Verteilung der Bearbeitungsspuren führt.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung der Anzahl der Klingen von 2 auf 4 die Oberflächenrauheit um bis zu 30-40% verbessern kann, während die gleichen Schnittparameter beibehalten werden.
Optimierung der Abtragsleistung
Die Wahl der optimalen Anzahl von Messern hängt von mehreren Faktoren ab:
- der Art des zu bearbeitenden Materials,
- der Schnitttiefe,
- der Stabilität des Systems Maschine/Werkzeug/Schaft/Werkzeug,
- der gewünschten Oberflächenqualität.
Bei Schruppbearbeitungen, bei denen es in erster Linie auf einen schnellen Materialabtrag ankommt, werden Fräser mit weniger Schneiden (2-3) verwendet. Diese bieten mehr Platz für die Spanabfuhr und ermöglichen größere Schnitttiefen.
Für die Schlichtbearbeitung, bei der es auf die Oberflächenqualität ankommt, werden Fräser mit einer höheren Anzahl von Klingen (4-7) bevorzugt. Sie ermöglichen höhere Vorschubgeschwindigkeiten bei gleichbleibend guter Oberflächenqualität.
Besondere Ausführungen
Um die Abtragsleistung weiter zu optimieren, führen Werkzeughersteller spezielle Konstruktionslösungen ein:
- Fräsermit variabler Schneidengeometrie – unterschiedliche Span- und Schneidenwinkel ermöglichen die Optimierung des Schneidprozesses für unterschiedliche Schnitttiefen.
- Fräser mit variablerTeilung – die ungleichmäßige Verteilung der Klingen über den Umfang des Fräsers reduziert Vibrationen und verbessert die Stabilität des Schneidprozesses.
- Fräsermit variablem Durchmesser – Klingen mit unterschiedlichen Durchmessern erhöhen die Effizienz des Materialabtrags bei gleichbleibend guter Oberflächenqualität.
Die richtige Auswahl der Anzahl der Klingen im Fräser beeinflusst die Materialabtragseffizienz. Die Berücksichtigung aller Faktoren ermöglicht einen Kompromiss zwischen Bearbeitungsgeschwindigkeit und Oberflächenqualität. Moderne Konstruktionslösungen steigern die Effizienz des CNC-Fräsprozesses weiter.
Auswahl der Werkzeuggeometrie für Schrupp- und Schlichtstrategien
Die richtige Wahl der Werkzeuggeometrie ist wichtig für die Effizienz der Schrupp- und Schlichtprozesse beim CNC-Fräsen. Die optimale Geometrie maximiert die Materialabtragsrate beim Schruppen und die Oberflächenqualität beim Schlichten.
Schruppwerkzeug-Geometrie
Beim Schruppen besteht das Hauptziel darin, schnell eine große Menge an Material abzutragen. Die in diesem Prozess verwendeten Werkzeuge zeichnen sich durch folgende Merkmale aus:
- GrößereAnzahl von Schneiden – Schruppfräser haben oft 4-6 Schneiden, was eine höhere Vorschubgeschwindigkeit und Schneideffizienz ermöglicht.
- Größerer Spanwinkel – Normalerweise im Bereich von 10-20 Grad, wodurch das Werkzeug leichter in das Material eindringen kann und die Schnittkräfte reduziert werden.
- Breitere Spanleitstufen – Sorgen für eine effektive Abfuhr der großen Menge an Spänen, die bei intensivem Schneiden entstehen.
Grobe Bearbeitungswerkzeuge haben oft verstärkte Schneidkanten, um die Standzeit unter schwierigen Bearbeitungsbedingungen zu erhöhen. Einige moderne Fräser verwenden eine variable Spanwinkelgeometrie entlang der Schneidkante, um den Schneidprozess für unterschiedliche Schnitttiefen zu optimieren.
Geometrie der Schlichtwerkzeuge
Die Schlichtbearbeitung erfordert Werkzeuge mit Geometrien, die für hohe Oberflächenqualität und Maßgenauigkeit optimiert sind. Zu den charakteristischen Merkmalen von Werkzeugen für diesen Prozess gehören:
- Weniger Schneiden – Schlichtfräser haben oft 2-3 Schneiden, was eine bessere Prozesskontrolle und eine glattere Oberfläche ermöglicht.
- Kleinerer Spanwinkel – liegt in der Regel im Bereich von 3-8 Grad und sorgt für eine größere Stabilität der Schneidkante und eine bessere Oberflächenqualität.
- Präziser Eckenradius – Wirkt sich direkt auf die Rauheit der bearbeiteten Oberfläche aus.
Werkzeuge, die bei der Endbearbeitung eingesetzt werden, haben oft eine Mikrogeometrie der Schneidkante, einschließlich Präzisionsverrundung oder Fasen. Diese Lösungen verbessern die Oberflächenqualität und erhöhen die Lebensdauer der Werkzeuge.
Strategien zur Auswahl der Werkzeuggeometrie
Die Auswahl einer geeigneten Werkzeuggeometrie hängt von mehreren Schlüsselfaktoren ab, wie z.B. der Art des zu bearbeitenden Materials, der erforderlichen Oberflächenqualität und der Stabilität des Systems Werkzeugmaschine-Schaft-Objekt-Werkzeug.
Für weiche und duktile Materialien (z.B. Aluminium)
- Grobbearbeitung – großer Spanwinkel, breite Spanleitstufen.
- Schlichten – schärfere Kanten, kleinerer Eckenradius.
Für harte Materialien (z.B. gehärtete Stähle)
- Grobe Bearbeitung – kleinerer Spanwinkel, verstärkte Schneidkanten.
- Schlichten – größerer Eckenradius, spezielle Werkzeugbeschichtungen.
Für schwer zu bearbeitende Materialien (z.B. Titanlegierungen)
- Grobbearbeitung – variable Spanwinkelgeometrie, breite Spanleitstufen.
- Schlichten – präzise geformte Mikrogeometrie der Kanten.
Interessante Tatsache: Studien haben gezeigt, dass der Einsatz von Fräsern mit variabler Spanwinkelgeometrie die Abtragsleistung im Vergleich zu Werkzeugen mit fester Geometrie um bis zu 30% erhöhen kann, während die Oberflächenqualität beibehalten oder verbessert wird.
Optimierung der Werkzeuggeometrie
Moderne Werkzeugdesign- und Fertigungstechnologien ermöglichen die Entwicklung fortschrittlicher Geometrien, die auf spezifische Anwendungen zugeschnitten sind. Zu den innovativen Lösungen gehören:
- Fräser mit variabler Teilung – Verringern die Vibrationen und verbessern die Stabilität des Schneidprozesses.
- Werkzeuge mit kontrollierter Mikrogeometrie der Schneiden – bieten ein optimales Gleichgewicht zwischen Schärfe und Lebensdauer der Schneiden.
- Fräser mit variablem Durchmesser – Ermöglichen eine Kombination aus Schruppen und Schlichten in einem einzigen Arbeitsgang.
Die Optimierung der Werkzeuggeometrie erfordert oft den Einsatz von Computersimulationen und praktischen Tests. Die Hersteller von Schneidwerkzeugen entwickeln zunehmend spezialisierte Lösungen, die auf bestimmte Materialien und Bearbeitungsstrategien zugeschnitten sind.
Die richtige Werkzeuggeometrie kann die Bearbeitungsproduktivität erhöhen, die Oberflächenqualität verbessern und die Lebensdauer der Werkzeuge verlängern, was alles zur Gesamteffizienz des CNC-Fräsprozesses beiträgt.
Die Bedeutung der Schneidenlänge für die Prozessstabilität
Die Schneidenlänge spielt eine wichtige Rolle bei der Gewährleistung der Stabilität des CNC-Fräsprozesses. Die richtige Wahl dieses Parameters wirkt sich auf die Bearbeitungsproduktivität, die Oberflächenqualität und die Standzeit der Werkzeuge aus.
Einflüsse auf die Werkzeugsteifigkeit
Die Länge der Schneide hat einen direkten Einfluss auf die Steifigkeit des Werkzeugs. Eine längere Schneide erhöht die Anfälligkeit des Werkzeugs für Verformungen und Vibrationen, was zu einer Prozessinstabilität führen kann. Kürzere Schneiden bieten eine höhere Steifigkeit, was zu einer stabileren Bearbeitung führt.
Die Steifigkeit des Werkzeugs ist wichtig, um die Maßhaltigkeit und die Oberflächenqualität des Werkstücks zu erhalten. Werkzeuge mit höherer Steifigkeit ermöglichen die Verwendung aggressiverer Schnittparameter ohne das Risiko selbsterregter Vibrationen.
Interessante Tatsache: Studien haben gezeigt, dass eine Reduzierung der Schneidenlänge um 20 % die Steifigkeit des Werkzeugs um bis zu 50 % erhöhen kann, was die Stabilität des Fräsprozesses erheblich verbessert.
Verteilung der Schnittkraft
Die Länge der Schneide beeinflusst die Art und Weise, wie die Schnittkräfte während der Bearbeitung verteilt werden. Längere Schneiden ermöglichen eine gleichmäßigere Verteilung der Kräfte auf eine größere Fläche, was den Druck auf die Einheit verringern kann.
Eine zu lange Schneide kann jedoch zu einer ungleichmäßigen Verteilung der Kräfte führen, was eine örtliche Überlastung und Prozessinstabilität zur Folge hat. Eine optimale Schneidenlänge gewährleistet eine gleichmäßige Verteilung der Kräfte, minimiert das Risiko von Vibrationen und ermöglicht eine stabile Bearbeitung.
Auswirkungen auf die Chip-Evakuierung
Die Länge der Schneidkante hat einen erheblichen Einfluss auf die Spanbildung und -abfuhr. Längere Kanten erzeugen ein größeres Volumen an Spänen, was zu Schwierigkeiten bei der effektiven Spanabfuhr führen kann.
Eine ineffiziente Spanabfuhr führt zu einer Ansammlung von Spänen in der Schneidezone, was zu einer Verschmutzung führen kann:
- erhöhte Reibung und Temperaturanstieg,
- verschlechterung der Oberflächenqualität,
- erhöhtes Risiko eines Werkzeugbruchs.
Die richtige Wahl der Schneidenlänge, kombiniert mit der richtigen Geometrie der Spanleitstufen, verbessert die Spanabfuhr und erhöht die Stabilität der Bearbeitung.
Optimierung der Schneidenlänge
Die Wahl der optimalen Schneidenlänge hängt von mehreren Faktoren ab:
- der Art des zu bearbeitenden Materials,
- der erforderlichen Schnitttiefe,
- der Stabilität des Systems Maschine/Werkzeug/Schaft/Werkzeug,
- die gewünschte Oberflächenqualität.
Diese Parameter müssen an die spezifischen Bearbeitungsbedingungen angepasst werden, um die Effizienz des Prozesses zu maximieren.
| Art der Bearbeitung | Empfohlene Schneidenlänge |
|---|---|
| Grobe Bearbeitung | 2-3 x Werkzeugdurchmesser |
| Semi-Finishing | 1,5-2 x Werkzeugdurchmesser |
| Schlichten | 1-1,5 x Werkzeugdurchmesser |
Die richtige Schneidenlänge gewährleistet die Stabilität des CNC-Fräsens, verbessert die Bearbeitungsleistung und beeinflusst auch die Standzeit und Oberflächenqualität. Die Optimierung dieses Parameters erfordert eine Analyse der Bearbeitungsbedingungen und einen Kompromiss zwischen den verschiedenen Prozessanforderungen.

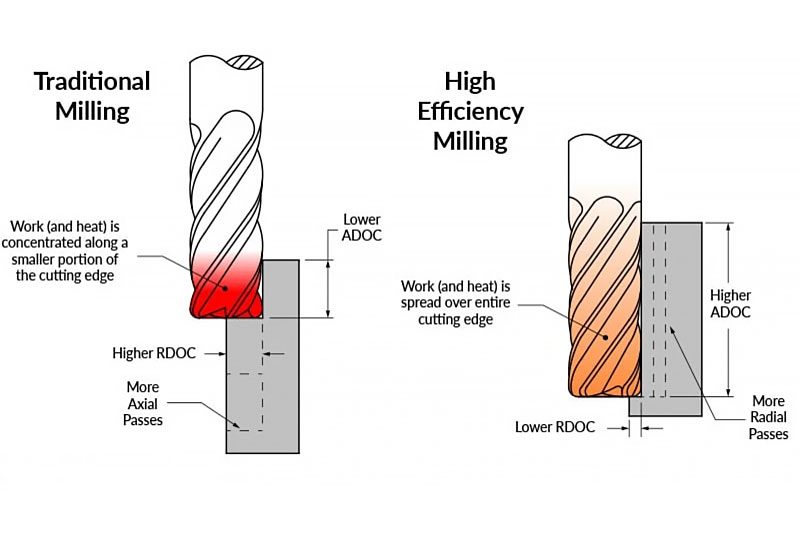

Optimierung der Werkzeuggeometrie für die Hochleistungs-HEM-Bearbeitung
Die Hochleistungszerspanung (HEM) erfordert Werkzeuge mit speziell entwickelten Geometrien, die an die spezifischen Schnittbedingungen angepasst sind. Die richtige Wahl der Werkzeugparameter maximiert die Produktivität und die Werkzeugstandzeit bei HEM-Prozessen.
Erhöhte Anzahl von Klingen
Bei HEM-Werkzeugen spielt eine erhöhte Anzahl von Klingen eine wichtige Rolle. Bei dieser Technik werden in der Regel Fräser mit 5, 6 oder 7 Klingen verwendet. Diese Lösung macht es möglich,:
- Höhere Vorschubgeschwindigkeiten bei gleichbleibender Spandicke pro Schneide.
- Bessere Werkzeugstabilität durch einen größeren Kern.
- Eine gleichmäßigere Verteilung der Schnittkräfte während der Bearbeitung.
Eine größere Anzahl von Schneiden, kombiniert mit der geeigneten Geometrie der Spanleitstufen, ermöglicht eine effiziente Spanabfuhr. Dies ist besonders wichtig bei den hohen Schnittgeschwindigkeiten, die für HEM charakteristisch sind.

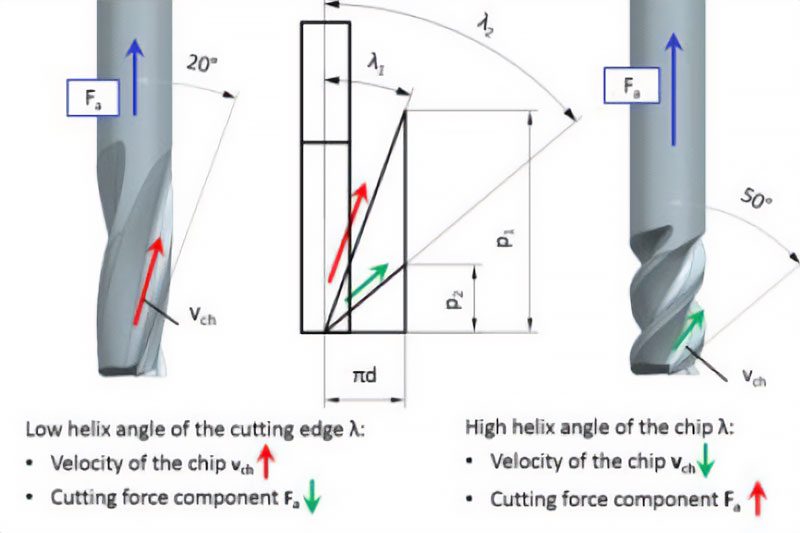

Optimierung des Schrägungswinkels
Der Spiralwinkel von HEM-Werkzeugen ist größer als der von Standardfräsern. Typische Werte liegen im Bereich von 35-45 Grad. Ein größerer Spiralwinkel bietet:
- Bessere Spanabfuhr, wodurch das Risiko einerSpanansammlung in der Schneidzone verringert wird.
- Geringere Schnittkräfte, was zu einer geringeren Belastung des Werkzeugs führt.
- Ein sanfteres Eindringen der Klinge in das Material, was die Stabilität des Bearbeitungsprozesses verbessert.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung des Schrägungswinkels um jeweils 5 Grad zwischen 30°-45° bei der Bearbeitung von rostfreiem HEM-Stahl zu einer Reduzierung der Schnittkräfte um bis zu 3-5% führen kann.
Spezielle Schneidengeometrie
Die Schneidengeometrie der HEM-Werkzeuge ist auf eine höhere Standzeit und Prozessstabilität ausgelegt. Die wichtigsten Elemente sind:
- Variabler Spanwinkel entlang der Schneidkante.
- Präzise kontrollierte Kantenverrundung, die das Risiko von Ausbrüchen reduziert.
- Eine auf die Besonderheiten der HEM-Bearbeitung zugeschnittene Mikrogeometrie, die die Verschleißfestigkeit erhöht.
Die Verwendung eines variablen Spanwinkels ermöglicht die Optimierung des Schneidprozesses bei unterschiedlichen Schnitttiefen. Dies ist wichtig bei der HEM-Bearbeitung, bei der große axiale Schnitttiefen mit kleinen radialen Schnitttiefen verwendet werden.
Optimierte Spanleitstufengeometrie
Die Spanleitstufen in HEM-Werkzeugen sind für die effiziente Beseitigung großer Mengen von Spänen ausgelegt, die bei hohen Schnittgeschwindigkeiten entstehen. Sie sind gekennzeichnet durch:
- Ein größeres Volumen, das den Spänetransport aus der Schneidzone verbessert.
- Eine spezielle Form, die das Risiko des Verstopfens minimiert.
- Eine reibungsarme Oberfläche, die oft beschichtet ist, um das Anhaften der Späne zu verringern.
Richtig gestaltete Spanleitstufen verringern die Erwärmung des Werkzeugs und erhöhen die Standzeit. Sie ermöglichen auch die Verwendung aggressiverer Schnittparameter.
Eine geeignete Werkzeuggeometrie in der HEM-Technologie verbessert die Produktivität des Bearbeitungsprozesses. Durch die Optimierung des Schrägungswinkels, der Anzahl der Schneidkanten und der Spanleitstufen kann das volle Potenzial dieser Technologie ausgeschöpft werden, so dass eine hohe Oberflächenqualität und eine längere Lebensdauer des Werkzeugs gewährleistet sind.
Einfluss der Form der Spannuten auf die Spanabfuhr
Die Form der Spannut spielt beim CNC-Fräsen eine wichtige Rolle. Sie beeinflusst die Effizienz der Spanabfuhr und damit die Produktivität und die Bearbeitungsqualität. Die richtige Nutgeometrie ermöglicht einen reibungslosen Abtransport der Späne aus der Schneidzone und gewährleistet so Prozessstabilität und hohe Oberflächenqualität.
Geometrie der Spanleitstufe
Die Geometrie einer Nut umfasst mehrere Schlüsselparameter, die ihre Fähigkeit zur Spanabfuhr beeinflussen:
- Winkel der Rillenspirale
- Tiefe der Rille
- Breite der Rille
- Form des Querschnitts
Jeder dieser Parameter beeinflusst die Effizienz des Transports und der Spanabfuhr aus der Schneidzone. Die optimalen Werte hängen von der Art des zu bearbeitenden Materials, den Schnittparametern und den Anforderungen an die Oberflächenqualität ab.
Einfluss des Schrägungswinkels der Rille
Der Schrägungswinkel einer Spannut beeinflusst die Richtung und Geschwindigkeit der Spanabfuhr. Ein größerer Schrägungswinkel beschleunigt die Spanabfuhr, was bei der Bearbeitung von Materialien, die lange, durchgehende Späne erzeugen, von Vorteil ist. Ein zu großer Winkel kann jedoch den Kern des Werkzeugs schwächen und seine Steifigkeit verringern.
Für Materialien wie Aluminium oder Kupfer, die lange, kontinuierliche Späne erzeugen, werden Fräser mit einem größeren Spiralwinkel verwendet, der typischerweise im Bereich von 35-45 Grad liegt. Für härtere Materialien wie Werkzeugstähle, die kürzere Späne bilden, werden kleinere Spiralwinkel empfohlen, um die Steifigkeit des Werkzeugs zu erhöhen.
Interessante Tatsache: Studien haben gezeigt, dass eine Erhöhung des Spiralwinkels einer Spanleitstufe um jeweils 5 Grad zwischen 30°-45° die Zerspanungsleistung um bis zu 10-15% verbessern kann, je nach dem zu bearbeitenden Material.
Optimierung von Nuttiefe und -breite
Die Tiefe und Breite der Spanleitstufe beeinflussen den für Späne verfügbaren Raum. Eine größere Tiefe bietet mehr Platz für Späne, was bei der Grobbearbeitung und bei Materialien, bei denen große Mengen an Spänen anfallen, von Vorteil ist. Eine zu große Tiefe kann jedoch die Werkzeugstruktur schwächen.
Die Breite der Nuten beeinflusst die Bewegungsfreiheit der Späne entlang des Werkzeugs. Breitere Nuten erleichtern die Spanabfuhr, können aber die Anzahl der Schneidkanten am Umfang des Werkzeugs verringern, was die Oberflächenqualität beeinträchtigt.
Die Optimierung dieser Parameter erfordert einen Kompromiss zwischen effizienter Spanabfuhr und der Aufrechterhaltung einer angemessenen Werkzeugsteifigkeit.
Innovative Lösungen bei der Gestaltung von Spanleitstufen
Moderne CNC-Frästechnologien führen zur Entwicklung innovativer Lösungen für die Gestaltung von Spanleitstufen:
- Nutenmit variablen Geometrien – ermöglichen eine optimierte Spanabfuhr bei unterschiedlichen Schnitttiefen.
- Nutenmit Mikrostrukturen – spezielle Texturen auf der Oberfläche der Nuten verringern die Reibung und erleichtern die Spanabfuhr.
- Asymmetrische Spanleitstufen – sorgen für eine verbesserte Spanabfuhr unter bestimmten Schnittbedingungen.
Der Einsatz modernster Lösungen verbessert die Effizienz der Spanabfuhr erheblich, insbesondere unter anspruchsvollen Bedingungen wie dem Fräsen tiefer Taschen oder der Bearbeitung schwer zu bearbeitender Materialien.
Eine richtig gestaltete Spanleitstufe beeinflusst die Lebensdauer des Werkzeugs, die Oberflächenqualität und die Gesamteffizienz des CNC-Fräsprozesses. Bei der Optimierung der Geometrie müssen viele Faktoren berücksichtigt und die Parameter an die spezifischen Bearbeitungsbedingungen angepasst werden.
Auswahl der Fräsergeometrie für die Bearbeitung schwer zerspanbarer Werkstoffe
Die Bearbeitung von schwer zerspanbaren Werkstoffen wie Titanlegierungen, Inconel oder gehärteten Stählen erfordert einen besonderen Ansatz bei der Auswahl der Fräsergeometrie. Ein richtig konstruiertes Werkzeug wirkt sich auf die Prozessleistung, die Oberflächenqualität und die Werkzeugstandzeit aus.
Optimierung des Spanwinkels
Bei der Bearbeitung schwer zerspanbarer Werkstoffe ist die Wahl des richtigen Spanwinkels entscheidend. Es werden häufig Fräser mit einem negativen oder leicht positiven Spanwinkel verwendet. Ein negativer Winkel erhöht die Festigkeit der Schneidkante, was bei der Bearbeitung von Materialien mit hoher Härte wichtig ist. Ein übermäßig negativer Winkel kann jedoch zu erhöhten Schnittkräften und einer übermäßigen Erwärmung des Werkzeugs führen.
Für Titanlegierungen werden Fräser mit einem Spanwinkel im Bereich von -5° bis 5° empfohlen, abhängig von der jeweiligen Legierung und den Schnittbedingungen. Für Inconel liegen die optimalen Werte zwischen -10° und 0°.
Interessante Tatsache: Studien haben gezeigt, dass die Verwendung eines variablen Spanwinkels entlang der Schneidkante die Werkzeugstandzeit bei der Bearbeitung von Nickellegierungen um bis zu 30% erhöhen kann.
Geometrie der Schneidkante
Bei der Bearbeitung schwer zerspanbarer Werkstoffe spielt die Geometrie der Schneidkante eine wichtige Rolle für die Prozessstabilität und die Reduzierung des Werkzeugverschleißes. Empfehlenswert sind Fräser mit einer verstärkten Schneide und einer geeigneten Präparation der Mikrogeometrie.
Bei Werkstoffen wie Inconel oder Titanlegierungen ist eine Schneidkante mit einem kontrollierten Rundungsradius, in der Regel im Bereich von 10-30 μm, effektiv. Diese Geometrie verbessert die Beständigkeit gegen Ausbrüche und erleichtert die Kontrolle des Spanbildungsprozesses.
Optimierung von Spanleitstufengeometrien
Eine effiziente Spanabfuhr ist entscheidend für die Prozessstabilität und die Vermeidung von vorzeitigem Werkzeugverschleiß. Die Geometrie der Spanleitstufen sollte eine schnelle und effektive Spanabfuhr aus der Schneidzone gewährleisten.
Für Werkstoffe wie Titanlegierungen oder Inconel werden Fräser mit tiefen und breiten Spanleitstufen empfohlen. Ein größerer Spanraum ist wichtig bei der Bearbeitung von Materialien, die lange, zähe Späne erzeugen.
Für schwer zu bearbeitende Werkstoffe werden oft Fräser mit variabler Spanleitstufengeometrie entlang der Werkzeugachse verwendet. Dies verbessert den Spanbruch und die Spanabfuhr, was die Stabilität des Bearbeitungsprozesses erhöht.
Spezielle Konstruktionslösungen
Moderne Werkzeuge für die Bearbeitung schwer zerspanbarer Werkstoffe verwenden fortschrittliche Konstruktionslösungen, um die Leistung und Haltbarkeit der Fräser zu verbessern:
- Fräser mit variabler Teilung – reduzieren Vibrationen und verbessern die Schnittstabilität.
- Werkzeuge mit internen Kühlkanälen – leiten das Kühlmittel direkt in die Schneidzone.
- Fräsermit variablem Durchmesser – ermöglichen die Optimierung des Schneidens bei unterschiedlichen Schnitttiefen.
Die richtige Schneidengeometrie beeinflusst die Effizienz der Bearbeitung schwer zerspanbarer Materialien. Die Optimierung der Werkzeuggeometrie erhöht die Produktivität, verbessert die Oberflächenqualität und verlängert die Werkzeugstandzeit, was zu einer höheren Prozessstabilität und niedrigeren Betriebskosten führt.
Die Rolle von Werkzeugbeschichtungen bei der Verbesserung der Leistung beim CNC-Fräsen
Werkzeugbeschichtungen spielen eine wichtige Rolle bei der Verbesserung der Produktivität beim CNC-Fräsen. Die richtige Werkzeugbeschichtung beeinflusst die Lebensdauer des Werkzeugs, die Oberflächenqualität und die Gesamteffizienz des Bearbeitungsprozesses.
Erhöhung der Lebensdauer der Werkzeuge
Einer der Hauptvorteile der Verwendung von Werkzeugbeschichtungen ist die Verlängerung der Lebensdauer von Schneidwerkzeugen. Die Beschichtungen bilden eine Schutzschicht, die den Verschleiß durch Schleifmittel und Klebstoffe verringert. Dadurch halten die Werkzeuge länger, ohne dass sie ausgetauscht oder wiederaufbereitet werden müssen.
TiAlN- (Titan-Aluminium-Nitrid) und AlCrN- (Chrom-Aluminium-Nitrid) Beschichtungen weisen eine hohe Verschleiß- und Oxidationsbeständigkeit bei erhöhten Temperaturen auf. Dadurch können höhere Schnittgeschwindigkeiten und Vorschübe verwendet werden, was zu einer höheren Produktivität führt.
Interessante Tatsache: Studien haben gezeigt, dass die Verwendung einer AlTiN-Beschichtung die Standzeit von Werkzeugen bei der Bearbeitung von Titanlegierungen im Vergleich zu unbeschichteten Werkzeugen um bis zu 300% erhöhen kann.
Verbesserte Oberflächengüte
Werkzeugbeschichtungen haben einen erheblichen Einfluss auf die beim CNC-Fräsen erzielte Oberflächenqualität. Indem sie die Reibung zwischen Werkzeug und Werkstück verringern, reduzieren sie die Schnittkräfte und die Temperatur in der Bearbeitungszone.
Reibungsarme Beschichtungen, wie z.B. DLC (diamantähnlicher Kohlenstoff), verbessern die Oberflächenqualität, indem sie die Bildung von Ablagerungen an der Schneidkante reduzieren. Dies ist besonders wichtig bei der Bearbeitung schwer zerspanbarer Materialien wie Aluminiumlegierungen oder Titan.
Optimierung der Spanabfuhr
Die richtigen Werkzeugbeschichtungen verbessern die Spanabfuhr beim CNC-Fräsen. Beschichtungen mit glatten Oberflächen und einem niedrigen Reibungskoeffizienten erleichtern die Bewegung der Späne und verhindern, dass sie sich in der Schnittzone festsetzen.
TiCN- (Titankarbid) und AlTiN- (Titan-Aluminiumnitrid) Beschichtungen weisen gute Gleiteigenschaften auf, was die Effizienz der Spanabfuhr erhöht. Dies ist besonders wichtig bei der Bearbeitung von Materialien, die lange, zähe Späne bilden, wie Aluminiumlegierungen und rostfreie Stähle.
Steigern Sie die Produktivität bei der Bearbeitung
Der Einsatz geeigneter Beschichtungen ermöglicht eine Erhöhung der Schnittparameter, was sich auf die Bearbeitungsproduktivität auswirkt. Hochtemperaturbeständige Beschichtungen, wie AlTiN oder TiAlN, ermöglichen höhere Schnittgeschwindigkeiten und Vorschübe.
Mehrschichtige Beschichtungen, die verschiedene Materialien kombinieren, bieten zusätzliche Vorteile. Ein Beispiel hierfür ist TiAlN/AlCrN, wobei TiAlN für hohe Härte sorgt und AlCrN die Oxidationsbeständigkeit erhöht, was den Einsatz unter extremen Bedingungen ermöglicht.
Die Verwendung von modernen Werkzeugbeschichtungen führt zu:
- reduzierte Bearbeitungszeit,
- reduziertem Energieverbrauch
- reduzierte Produktionskosten,
- verbesserte Qualität der Werkstücke.
Die Entwicklungen in der Werkzeugbeschichtungstechnologie eröffnen neue Möglichkeiten zur Optimierung von CNC-Fräsprozessen und tragen so zur Effizienz und Wettbewerbsfähigkeit von Fertigungsunternehmen bei.
Einfluss der Werkzeuggeometrie auf Schnittkräfte und Maßhaltigkeit
Die Geometrie des Schneidwerkzeugs ist wichtig für die Schnittkräfte und die Maßgenauigkeit der Werkstücke beim CNC-Fräsen. Die richtige Wahl der geometrischen Parameter beeinflusst die Bearbeitungsleistung, die Oberflächenqualität und die Lebensdauer des Werkzeugs.
Einfluss des Spanwinkels auf die Zerspankräfte
Der Spanwinkel wirkt sich direkt auf die Höhe der Schnittkräfte aus. Ein größerer positiver Winkel reduziert die Schnittkräfte, was die Belastung von Werkzeug und Maschine verringert. Ein zu großer positiver Winkel schwächt jedoch die Schneidkante und erhöht das Risiko von Ausbrüchen.
Bei schwer zu bearbeitenden Materialien wie Titanlegierungen oder Inconel werden häufig Werkzeuge mit einem kleineren oder negativen Spanwinkel verwendet. Dies erhöht die Festigkeit der Schneidkante, allerdings auf Kosten höherer Schnittkräfte.
Interessante Tatsache: Studien haben gezeigt, dass eine Änderung des Spanwinkels um jedes Grad zwischen -5° und 15° zu einer Änderung der Schnittkräfte von bis zu 2-4% führen kann, je nach dem zu bearbeitenden Material.
Die Rolle des Spanwinkels bei der Gestaltung der Maßhaltigkeit
Der Anstellwinkel wirkt sich auf die Maßgenauigkeit von Werkstücken aus. Ein zu kleiner Winkel erhöht die Reibung zwischen der Kontaktfläche und dem Werkstück, was zu einer erhöhten Temperatur und thermischen Verformung des Werkzeugs führt.
Umgekehrt verringert ein zu großer Anstellwinkel zwar die Reibung, schwächt aber die Schneidkante und macht sie anfälliger für Verformungen durch Schnittkräfte. Dies kann zu Maßfehlern des Werkstücks führen.
Der optimale Anstellwinkel hängt von der Art des zu bearbeitenden Materials und von den Schnittbedingungen ab. Bei harten Materialien werden in der Regel kleinere Anwendungswinkel verwendet (6-8°), während bei weichen Materialien größere Werte (10-15°) verwendet werden können.
Einfluss des Eckenradius auf die Maßhaltigkeit
Der Eckenradius beeinflusst die Maßgenauigkeit, insbesondere bei der Fertigbearbeitung. Ein größerer Radius verbessert die Oberflächenqualität, kann aber die Reproduktion komplexer Formen erschweren.
Ein kleinerer Radius ermöglicht eine genauere Formgebung von scharfen Kanten und Ecken, erhöht aber die Schnittkräfte in diesen Bereichen. Die Wahl des richtigen Eckenradius ist ein Kompromiss zwischen Oberflächenqualität und Maßgenauigkeit.
Optimierung der Werkzeuggeometrie für verbesserte Maßgenauigkeit
Die Optimierung der Werkzeuggeometrie erfordert die Berücksichtigung der geometrischen Parameter und ihrer Beziehungen zueinander sowie ihrer Auswirkungen auf die Schnittkräfte. Moderne Werkzeuge haben oft variable Geometrien entlang der Schneidkante, um den Schneidprozess an unterschiedliche Bearbeitungsbedingungen anzupassen.
Erfolgreiche Lösungen umfassen:
- die Verwendung eines variablen Spanungswinkels entlang der Schneidkante,
- die Verwendung von Mikrogeometrie zur Verbesserung der Schnittstabilität,
- die optimale Auswahl von Spanwinkel- und Freiwinkelkombinationen,
- die Verwendung moderner Werkzeugbeschichtungen zur Erhöhung der Standzeit der Werkzeuge.
Durch eine geeignet gewählte Werkzeuggeometrie lassen sich die Schnittkräfte kontrollieren und eine hohe Maßgenauigkeit beim CNC-Fräsen erreichen. Dies erfordert eine detaillierte Analyse der Bearbeitungsbedingungen, der Eigenschaften des zu bearbeitenden Materials und der spezifischen Qualitäts- und Genauigkeitsanforderungen der Werkstücke.
Zusammenfassung
Die Werkzeuggeometrie spielt beim CNC-Fräsen eine wichtige Rolle und beeinflusst die Bearbeitungsleistung, die Oberflächenqualität und die Standzeit der Werkzeuge. Geeignete geometrische Parameter wie Spanwinkel, Anstellwinkel, Anzahl der Schneiden oder die Form der Spanleitstufen ermöglichen eine Optimierung der Zerspanung unter verschiedenen Bedingungen und für unterschiedliche Materialien.
Die Anpassung der Werkzeuggeometrie an die Besonderheiten der Bearbeitung schwer zerspanbarer Werkstoffe und die Verwendung fortschrittlicher Beschichtungen erhöhen die Prozesseffizienz. Modernste Lösungen, wie Fräser mit variabler Geometrie oder speziell entwickelte Mikrogeometrien der Schneidkanten, ermöglichen eine höhere Präzision und eine höhere Produktivität.
Die Optimierung der Werkzeuggeometrie beeinflusst die Schnittkräfte, die Spanabfuhr und die Maßhaltigkeit der Werkstücke. Die richtige Wahl dieser Parameter erhöht die Effizienz der CNC-Fräsbearbeitung, senkt die Produktionskosten, verbessert die Qualität der gefertigten Komponenten und stärkt die Wettbewerbsfähigkeit der Fertigungsunternehmen.
Quellen:
- https://en.wikipedia.org/wiki/End_mill
- https://academic.oup.com/jcde/article/9/5/2024/6713622
- https://en.wikipedia.org/wiki/Milling_cutter
- https://www.researchgate.net/publication/273479813_The_Influence_of_Milling_Tool_Geometry_on_the_Quality_of_the_Machined_Surface
- https://en.wikipedia.org/wiki/Cutter_locationhttps://www.mdpi.com/2227-7390/9/12/1360
- https://journals.sagepub.com/doi/abs/10.1177/16878140211004771
- https://www.tandfonline.com/doi/full/10.1080/21693277.2015.1094756
- https://en.wikipedia.org/wiki/Milling_machine
