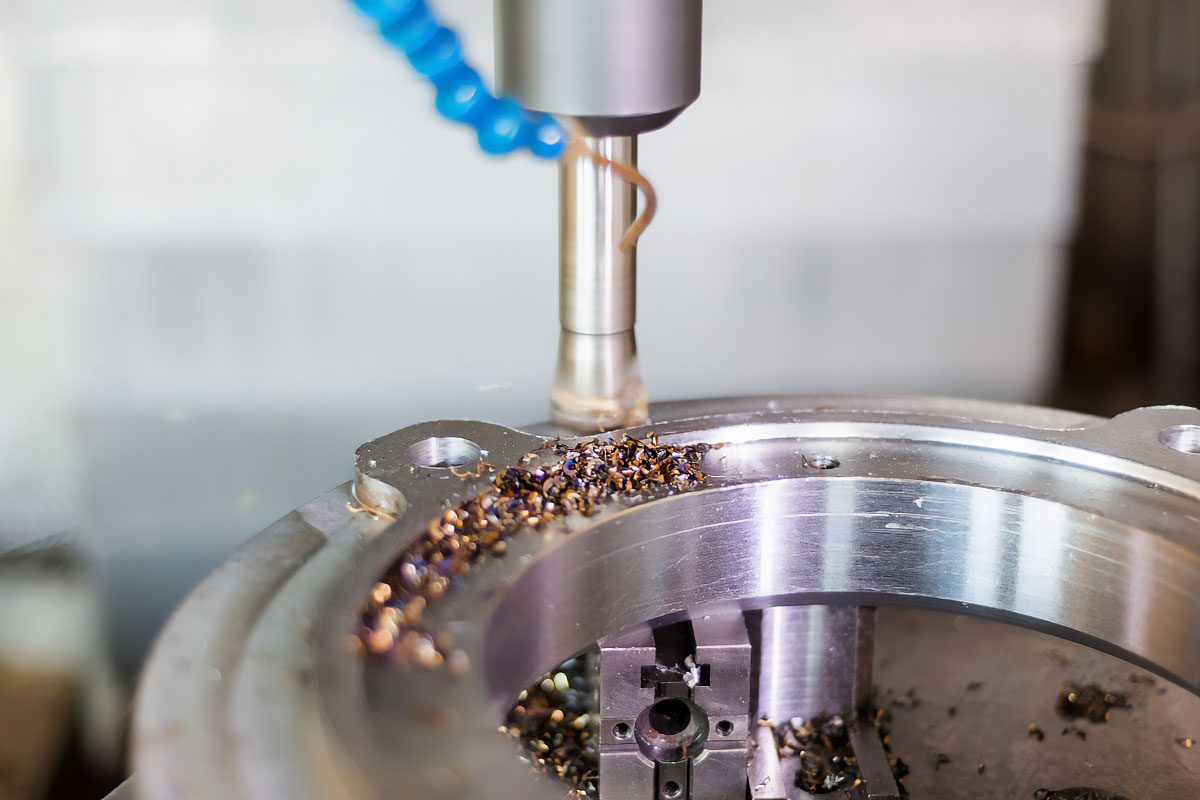

Worin besteht der CNC-Fräsprozess?

CNC-Fräsen ist eine fortschrittliche Methode der Materialbearbeitung, bei der computergesteuerte Maschinen eingesetzt werden, um Teile präzise zu formen. Bei diesem Verfahren wird Material mit einem rotierenden Schneidwerkzeug, dem Cutter, abgetragen. Im Gegensatz zu herkömmlichen Methoden, bei denen die Maschine von einem Bediener gesteuert wird, bietet das CNC-Fräsen eine vollständige Computersteuerung. Der Prozess beginnt mit der Erstellung eines digitalen 3D-Modells des Teils mithilfe von CAD-Software. Das Modell wird dann in einen Maschinencode umgewandelt, der Anweisungen für die CNC-Fräsmaschine enthält. Die Maschine interpretiert diese Daten und führt präzise Bewegungen aus, um das Material nach dem programmierten Muster zu formen. Mit CNC-Fräsen lassen sich komplexe Formen mit hoher Präzision herstellen, die oft Toleranzen von Mikrometern erreichen. Die Technologie wird in einer Vielzahl von Branchen eingesetzt, z. B. in der Automobilindustrie, der Luft- und Raumfahrt, der Medizintechnik und dem Spritzguss. Präzision, Wiederholbarkeit und Produktionsautomatisierung haben das CNC-Fräsen zu einem Schlüsselwerkzeug der modernen Bearbeitung gemacht. Es ermöglicht die Herstellung von hochwertigen Teilen auf effiziente und kostengünstige Weise.

Phasen der Materialbearbeitung mit CNC-Technologie

Der CNC-Fräsprozess besteht aus mehreren Schritten, die für ein hochwertiges Produkt entscheidend sind. Jeder Schritt erfordert Präzision und Sorgfalt, um optimale Ergebnisse zu erzielen.

Vorbereitung des Designs

Der erste Schritt besteht darin, ein 3D-CAD-Modell des Werkstücks zu entwickeln. Das Modell muss genau sein und alle geometrischen Anforderungen berücksichtigen. Auf dieser Grundlage wird ein CNC-Programm mit detaillierten Anweisungen für die Maschine erstellt.

Vorbereitung des Materials

Die Auswahl des richtigen Materials ist entscheidend. Dabei müssen die mechanischen Eigenschaften, die leichte Bearbeitbarkeit und die Kosten berücksichtigt werden. Vor der Bearbeitung wird das Material oft vorbearbeitet, um ungefähre Abmessungen und Formen zu erhalten.

Einrichten der Maschine

Diese Phase umfasst die Installation der Schneidwerkzeuge, die Einstellung der Maschinennullpunkte und die Konfiguration von Parametern wie Spindeldrehzahl und Vorschubgeschwindigkeit.

Einspannen des Werkstücks

Die stabile Einspannung des Werkstücks auf dem Arbeitstisch ist entscheidend für die Bearbeitungsgenauigkeit. Je nach Größe und Form des Werkstücks werden verschiedene Spanntechniken verwendet.

Der Bearbeitungsprozess

Die eigentliche CNC-Bearbeitung ist in drei Phasen unterteilt:

• Grobbearbeitung – Entfernen des größten Teils des überschüssigen Materials.
• Semi-Finishing-Bearbeitung – Annäherung an die endgültige Form.
• Fertigbearbeitung – Erreichen der endgültigen Abmessungen und Oberflächenqualität.

Qualitätskontrolle

Nach der Bearbeitung wird das Werkstück einer gründlichen Maß- und Qualitätskontrolle unterzogen. Dabei kommen moderne Messgeräte wie CMMs oder 3D-Scanner zum Einsatz.

Endbearbeitung

Die letzte Phase umfasst zusätzliche Arbeitsgänge wie Entgraten, Polieren oder Wärmebehandlung, je nach den Anforderungen an das Endprodukt.

Um Vibrationen während der Bearbeitung zu reduzieren, die die Oberflächenqualität beeinträchtigen können, empfiehlt sich der Einsatz von Vibrationsdämpfern im Werkzeughalter. Eine solche Behandlung verbessert die Qualität der Oberfläche erheblich, insbesondere bei der Bearbeitung von dünnen Wänden oder mit einem großen Werkzeugüberstand.

Arten von Werkzeugen für das CNC-Fräsen

BeimCNC-Fräsen wird eine breite Palette von Werkzeugen verwendet, die je nach Art der Bearbeitung, dem Material und dem gewünschten Effekt ausgewählt werden. Die Kenntnis der verschiedenen Fräser und ihrer Anwendungen hilft, optimale Ergebnisse zu erzielen.

Planfräser

Vielseitige zylindrische Werkzeuge mit Schneiden an der Stirn und am Umfang. Werden für die Bearbeitung von Ebenen, Nuten und Konturen verwendet.

• Hartmetallfräser – bieten hohe Haltbarkeit und hohe Arbeitsgeschwindigkeit.
• Hochgeschwindigkeitsstahlfräser (HSS) – eine wirtschaftliche Lösung für weniger anspruchsvolle Aufgaben.

Sphärische Fräser

Werkzeuge mit einer halbkugelförmigen Spitze, ideal für die Bearbeitung von dreidimensionalen Oberflächen wie Spritzgussformen und Gesenken.

Scheibenfräser

Werden zum Schneiden tiefer Nuten und Schlitze verwendet. Sie zeichnen sich durch ihren großen Durchmesser im Verhältnis zur Dicke aus.

Winkelfräser

Ermöglicht die Bearbeitung von Oberflächen in einem Winkel, nützlich für die Herstellung von Zahnrädern und das Abfasen von Kanten.

Schaftfräser

Kleinere Werkzeugdurchmesser ermöglichen die präzise Bearbeitung von tiefen Taschen und Löchern.

Gewindefräser

Spezialisierte Werkzeuge zum Schneiden von Innen- und Außengewinden.

Modulare Fräser

Sie werden bei der Herstellung von Zahnrädern verwendet und haben ein an das Radmodul angepasstes Profil.

Hochleistungsfräser (HPC)

Sie zeichnen sich durch spezielle Geometrien und Beschichtungen aus, die ein sehr schnelles und effizientes Schneiden ermöglichen.

Mikrofräser

Werkzeuge mit einem Durchmesser von weniger als 1 mm, die für die Bearbeitung von Miniaturkomponenten, z.B. in der Elektronik, verwendet werden.

Faktoren, die die Werkzeugauswahl beeinflussen

Die Auswahl des Werkzeugs hängt ab von:

• Von der Art des Materials,
• Der erforderlichen Genauigkeit und Oberflächenqualität,
• Der Prozessleistung,
• Stabilität des Systems Maschine-Werkzeug-Futter-Werkzeug.

Wichtige Schnittparameter

Jedes Werkzeug erfordert eine individuelle Parametereinstellung:

• Spindeldrehzahl,
• Vorschubgeschwindigkeit,
• Schnitttiefe und -breite.

Fräser mit austauschbaren Schneidplatten sind eine Lösung, die Kosten und Maschinenstillstand reduziert. Sie ermöglichen den schnellen Austausch verschlissener Klingen, ohne dass das gesamte Werkzeug ausgetauscht werden muss.

CNC-Fräsanwendungen in verschiedenen Branchen

CNC-Fräsen wird aufgrund seiner Präzision, Flexibilität und Prozessautomatisierung in einer Vielzahl von Branchen eingesetzt. Zu den wichtigsten Anwendungsbereichen gehören die folgenden Industrien:

Luft- und Raumfahrt

CNC-Fräsen spielt eine wichtige Rolle bei der Herstellung von Komponenten, die hohe Sicherheits- und Leistungsanforderungen erfüllen:

• Herstellung von Komponenten für Flugzeugtriebwerke,
• Bearbeitung von Leichtmetalllegierungen wie Aluminium und Titan,
• Herstellung von Flugzeugstrukturteilen.

Autoindustrie

In der Automobilindustrie wird die CNC-Technologie sowohl in der Konstruktion als auch in der Massenproduktion eingesetzt:

• Herstellung von Guss- und Spritzgussformen,
• Bearbeitung von Motorblöcken und Zylinderköpfen,
• Herstellung von Präzisionsmotorenkomponenten.

Medizinische Industrie

CNC-Fräsen ermöglicht die Herstellung von komplexen Implantaten und chirurgischen Instrumenten:

• Herstellung von zahnmedizinischen und orthopädischen Implantaten,
• Bearbeitung von biokompatiblen Materialien wie Titan,
• Herstellung von chirurgischen Präzisionsinstrumenten.

Elektronikindustrie

Die Präzision des CNC-Fräsens ist bei der Herstellung elektronischer Komponenten entscheidend:

• Bearbeitung von gedruckten Schaltungen (PCB),
• Herstellung von Gehäusen für elektronische Geräte,
• Herstellung von Kühlkomponenten für Prozessoren.

Öl- und Gasindustrie

In diesem Sektor wird das CNC-Fräsen zur Herstellung von Komponenten eingesetzt, die extremen Bedingungen standhalten können:

• Herstellung von Ventilen und Hochdruckpumpen,
• Bearbeitung von Komponenten für Offshore-Plattformen,
• Herstellung von Teilen für Gasturbinen.

Raumfahrtindustrie

CNC-Fräsen ermöglicht die Herstellung von Teilen mit hoher Widerstandsfähigkeit gegen extreme Bedingungen:

• Bearbeitung von Materialien, die hohen Temperaturen standhalten,
• Herstellung von Teilen für Antriebssysteme,
• Herstellung von Strukturkomponenten für Satelliten.

Energiewirtschaft

In der Energiewirtschaft wird das CNC-Fräsen zur Herstellung von Komponenten für Turbinen und Stromerzeugungsanlagen eingesetzt:

• Herstellung von Windturbinenflügeln,
• Bearbeitung von Komponenten für Kernreaktoren,
• Herstellung von Teilen für elektrische Generatoren.

Bei der Bearbeitung schwer zerspanbarer Materialien wie Titanlegierungen oder Inconel, die in der Luft- und Raumfahrtindustrie verwendet werden, kann das kryogene Fräsen die Effizienz steigern. Die Kühlung des Werkzeugs mit flüssigem Stickstoff während des Betriebs verbessert die Lebensdauer der Klinge und ermöglicht die Verwendung höherer Schnittparameter.

Vergleich des CNC-Fräsens mit traditionellen Bearbeitungsmethoden

CNC-Fräsen und traditionelle Bearbeitungsmethoden unterscheiden sich in Bezug auf Präzision, Produktivität und Flexibilität. Eine Analyse dieser Verfahren ermöglicht es, ihre Vorteile und Grenzen zu beurteilen.

Präzision und Wiederholbarkeit

CNC-Fräsen:

• Garantiert hohe Präzision, oft auf den Mikrometer genau,
• Gewährleistet eine hervorragende Wiederholbarkeit in der Produktion,
• Minimiert das Risiko von Fehlern durch den menschlichen Faktor.

Traditionelles Fräsen:

• Die Präzision hängt von den Fähigkeiten des Bedieners ab,
• Es ist schwierig, in aufeinanderfolgenden Zyklen identische Ergebnisse zu erzielen,
• Größeres Risiko für manuelle Fehler.

Komplexität der Bearbeitung

CNC-Fräsen:

• Ermöglicht die Erstellung von komplexen dreidimensionalen Formen,
• Unterstützt die mehrachsige Bearbeitung (5 Achsen oder mehr),
• Ideal für Teile mit komplexen Geometrien.

Traditionelles Fräsen:

• Beschränkt auf einfachere Formen,
• Typischerweise 3-Achsen-Bearbeitung,
• Schwierig, komplexe Teile herzustellen.

Effizienz der Produktion

CNC-Fräsen:

• Hohe Produktivität, insbesondere in der Serienproduktion,
• Möglichkeit des Dauerbetriebs, sogar 24/7,
• Schnelle Umstellung der Maschinen auf neue Aufgaben.

Traditionelles Fräsen:

• Geringere Produktivität, insbesondere bei großen Serien,
• Begrenzte Zeit des Bedieners,
• Längere Zeit für die Einstellung der Maschine.

Kosten

CNC-Fräsen:

• Höhere Anfangskosten (Kauf der Maschine, Software),
• Langfristig niedrigere Arbeitskosten,
• Kostengünstig für die Massenproduktion.

Traditionelles Fräsen:

• Niedrigere Anfangskosten,
• Höhere Arbeitskosten,
• Vorteilhaft für die Einzel- oder Kleinserienproduktion.

Flexibilität in der Produktion

CNC-Fräsen:

• Einfache Designänderung durch Programmänderung,
• Schnelle Anpassung an neue Aufträge,
• Ideal für die kundenspezifische Produktion.

Traditionelles Fräsen:

• Weniger flexibel,
• Längere Zeit für die Anpassung an neue Designs,
• Besser für kontinuierliche Produktion.

Erforderliche Fertigkeiten

CNC-Fräsen:

• Erfordert Programmier- und Computerkenntnisse,
• Weniger manuelle Fähigkeiten erforderlich,
• Fortlaufende Schulung in neuen Technologien erforderlich.

Traditionelles Fräsen:

• Erfordert hohe manuelle Fähigkeiten und Erfahrung,
• Weniger Computerkenntnisse erforderlich,
• Baut auf traditionellem Bedienerwissen auf.

Anwendungen:

Moderne CNC-Fräsmaschinen mit manuellen Funktionen ermöglichen einen hybriden Ansatz. Sie ermöglichen den flexiblen Einsatz von Maschinen für die automatisierte Produktion und traditionellere manuelle Tätigkeiten.

Vorteile des CNC-Fräsens in der Präzisionsfertigung

DasCNC-Fräsen spielt eine Schlüsselrolle in der modernen Präzisionsfertigung und bietet zahlreiche Vorteile gegenüber herkömmlichen Bearbeitungsmethoden. Zu den wichtigsten Vorteilen dieser Technologie gehören: Unerreichte Präzision

• Die Fähigkeit, außergewöhnliche Maß- und Geometriegenauigkeit zu erreichen.
• Toleranzen in der Größenordnung von Mikrometern – die Maschinen erreichen eine Genauigkeit von ±0,001 mm.
• Wiederholbarkeit – jedes Teil ist mit dem vorherigen identisch, was bei der Serienproduktion wichtig ist.
• Erstellung komplexer 3D-Formen unter Beibehaltung einer hohen Genauigkeit.

Hohe Produktivität

• Moderne Fräsmaschinen arbeiten mit hohem Vorschub und hoher Geschwindigkeit.
• Möglichkeit des Dauerbetriebs, sogar 24/7, was die Effizienz erhöht.
• Minimierte Ausfallzeiten dank schneller Umrüstung und automatischem Werkzeugwechsel.

Flexibilität in der Produktion

• Einfaches Umrüsten – wechseln Sie einfach das Programm, um andere Teile zu produzieren.
• Kosteneffizienz auch bei kleinen Produktionsläufen.
• Einfache Personalisierung der Produkte, um sie auf individuelle Anforderungen zuzuschneiden.

Reduktion von Fehlern

• Die Automatisierung verringert das Risiko von Fehlern durch den menschlichen Faktor.
• Das CNC-System führt präzise programmierte Aufgaben aus.
• Gleichbleibende Qualität wird durch die Vermeidung von Maschinenermüdung gewährleistet.
• Die Prozessüberwachung ermöglicht es, Abweichungen in Echtzeit zu erkennen.

Bearbeitung schwieriger Materialien

• Effiziente Bearbeitung von schwer zerspanbaren Materialien.
• Optimierung von Werkzeugwegen und Bearbeitungsparametern.
• Spezielle Werkzeuge für verschiedene Materialtypen.

Integration in CAD/CAM-Systeme

• Direkte Verbindung zwischen Design und Produktion beschleunigt die Umsetzung.
• Prozesssimulationen vermeiden Probleme, bevor die Produktion beginnt.
• Automatische Generierung von technischer Dokumentation.

Spart Material

• Minimierung von Bearbeitungszugaben und Abfall.
• Möglichkeit der Fehlerkorrektur, ohne dass das gesamte Bauteil ersetzt werden muss.

Sicherheit bei der Arbeit

• Geschlossene Arbeitsräume minimieren das Risiko des Kontakts mit beweglichen Teilen.
• Die Automatisierung gefährlicher Vorgänge verringert das Unfallrisiko.
• Eingebaute Sicherheitssysteme stoppen die Maschine, wenn eine Gefahr erkannt wird.

Investitionen in die Schulung von Bedienern und Programmierern können die Produktivität und Produktionsqualität erheblich steigern. Die Kenntnis fortschrittlicher Programmier- und Prozessoptimierungstechniken ermöglicht es Ihnen, die Möglichkeiten Ihrer Maschinen voll auszuschöpfen, auch derer, die Sie bereits besitzen.

Für die CNC-Bearbeitung geeignete Materialien und ihre Eigenschaften

Die Wahl des Materials für die CNC-Bearbeitung ist entscheidend für Produktqualität, Prozesseffizienz und Produktionskosten. Die Vielfalt der verfügbaren Materialien ermöglicht die Anpassung ihrer Eigenschaften an spezifische Anwendungen, erfordert aber auch eine Optimierung der Bearbeitungstechnologie.

Metalle

Metalle sind die am häufigsten bearbeiteten Materialien in der CNC-Technologie.

• Aluminium – leicht, einfach zu bearbeiten, weit verbreitet in der Luft- und Raumfahrt und in der Automobilindustrie. Legierungen der 6000er Serie (Al-Mg-Si) kombinieren Festigkeit mit einfacher Bearbeitung.
• Rostfreie Stähle – schwieriger zu bearbeiten, aber korrosionsbeständig. Wird in der Lebensmittel- und Medizinindustrie verwendet.
• Titan – außergewöhnliches Verhältnis von Festigkeit zu Gewicht, unverzichtbar für medizinische Implantate und Komponenten für die Luft- und Raumfahrt. Die Bearbeitung von Titan erfordert spezielle Werkzeuge und eine fortschrittliche Kühlung, wie z.B. eine kryogene Kühlung.

Kunststoffe

Kunststoffe spielen bei der CNC-Bearbeitung eine wichtige Rolle, da sie eine breite Palette von Eigenschaften aufweisen.

• Polyamide (PA) – zäh, abriebfest, ideal für mechanische Teile.
• PTFE (Teflon) – niedriger Reibungskoeffizient, geeignet für gleitende Teile und Dichtungen.

Zusammengesetzte Materialien

Verbundwerkstoffe, wie z.B. kohlenstofffaserverstärktes Polymer (CFK), sind bei der CNC-Bearbeitung aufgrund des Risikos der Delamination und des schnellen Werkzeugverschleißes eine Herausforderung. Ihre außergewöhnlichen mechanischen Eigenschaften bei geringem Gewicht werden in der Luft- und Raumfahrt und in der Sportartikelindustrie genutzt.

CVD-diamantbeschichtete Werkzeuge erhöhen die Haltbarkeit und die Bearbeitungsqualität von Verbundwerkstoffen und verringern das Risiko von Delaminationen.

Holz und Holzwerkstoffe

Holz und Holzwerkstoffe werden ebenfalls in der CNC-Bearbeitung eingesetzt.

• MDF-Platten – die homogene Struktur ermöglicht präzise Kanten und komplexe Formen, die mit Massivholz nur schwer zu erreichen sind.

Vergleich der Materialien in Bezug auf die wichtigsten Bearbeitungsparameter:

Bei der Wahl des richtigen Materials sollten die Produkteigenschaften, die technologischen Anforderungen und die Produktionskosten berücksichtigt werden. Fortschrittliche Werkstoffe und Werkzeuge eröffnen neue Möglichkeiten bei der Entwicklung und Herstellung innovativer Produkte, erfordern aber gleichzeitig eine Optimierung der Bearbeitungsprozesse.

Einfluss des Kühlmittels auf die Qualität und Produktivität beim CNC-Fräsen

Das Kühlmittel spielt beim CNC-Fräsen eine Schlüsselrolle und beeinflusst die Bearbeitungsqualität, die Produktivität und die Lebensdauer der Werkzeuge. Zu seinen Aufgaben gehört es, die Wärme aus der Schneidzone abzuführen, die Reibung zu verringern und Späne zu entfernen.

Kühlmittel-Typen

Die verwendeten Kühlmittel lassen sich in drei Hauptkategorien einteilen:

• Öl-in-Wasser-Emulsionen – vielseitig und effektiv, bestehend aus Wasser und emulgierendem Öl mit Zusatz von Korrosionsschutzmitteln und Bioziden. Sie bieten eine gute Wärmeableitung und Schmierung zu relativ geringen Kosten.
• Synthetische Öle – bieten bessere Schmiereigenschaften, was bei der Bearbeitung schwieriger Materialien wie Titanlegierungen oder Inconel von Vorteil ist. Ihre Wärmeableitungskapazität ist jedoch geringer als die von Emulsionen.
• Ölnebel – Zerstäubung von feinen Öltröpfchen in Druckluft, die bei hohen Schnittgeschwindigkeiten verwendet wird, wenn herkömmliche Kühlmittel weniger effektiv sind.

Für die Aluminiumbearbeitung kann ein Kühlmittel auf Alkoholbasis erforderlich sein, das schnell verdampft und eine saubere Oberfläche hinterlässt, was für dekorative Teile oder solche, die weiter oberflächenbehandelt werden sollen, wichtig ist.

Einfluss des Kühlmittels auf die Bearbeitungsqualität

Eine angemessene Kühlung verbessert die Oberflächenqualität, verringert das Risiko der Gratbildung und verbessert die Maßgenauigkeit. Die Verringerung der Ablagerungen an der Werkzeugschneide ist besonders wichtig bei der Bearbeitung von duktilen Materialien wie Aluminiumlegierungen.

Erhöhte Produktivität

Eine wirksame Kühlung ermöglicht höhere Schnittgeschwindigkeiten und Vorschübe, wodurch die Bearbeitungszeit verkürzt wird. Eine gute Schmierung reduziert die Schnittkräfte, so dass die Maschine und die Werkzeuge ihr volles Potenzial ausschöpfen können.

Lebensdauer der Werkzeuge

Kühlmittel verlängert die Lebensdauer der Werkzeuge. Temperatursenkung und Reibungsreduzierung schützen die Schneiden vor Verschleiß. Bei beschichteten Werkzeugen erhält eine angemessene Kühlung die Integrität der Beschichtung, was zu einer längeren Lebensdauer des Werkzeugs führt.

Auswahl des Kühlmittels

Die Auswahl des Kühlmittels hängt ab von:

• Von der Art des zu bearbeitenden Materials,
• Der Art des Fräsvorgangs,
• Den Anforderungen an die Oberflächenqualität,
• Wirtschaftlichen und ökologischen Aspekten.

In bestimmten Situationen wird die Trockenbearbeitung oder die Bearbeitung mit Minimalmengenschmierung (MMS) eingesetzt, insbesondere aus Gründen des Umweltschutzes oder wenn das Vorhandensein von Kühlmittel nachfolgende Produktionsschritte behindern könnte. Die Verwendung eines geeigneten Kühlmittels beim CNC-Fräsen verbessert die Qualität, Produktivität und Wirtschaftlichkeit der Produktion. Moderne Kühltechnologien ermöglichen eine weitere Optimierung der Bearbeitungsprozesse und steigern so die Wettbewerbsfähigkeit der Unternehmen.

Optimierung von Parametern und Werkzeugen im CNC-Fräsprozess

Die Optimierung des CNC-Fräsens verbessert die Bearbeitungsqualität, erhöht die Produktivität und senkt die Kosten. Die richtige Wahl der Schnittparameter und Werkzeuge ermöglicht eine bessere Maßgenauigkeit, eine höhere Oberflächenqualität und eine längere Lebensdauer der Werkzeuge. Zu optimierende Schlüsselparameter:

• Spindeldrehzahl (RPM),
• Vorschubgeschwindigkeit,
• Axiale Schnitttiefe,
• Radiale Schnitttiefe.

Die Optimierung der Parameter erfordert eine Analyse der Materialart, der Werkzeuggeometrie, der Anforderungen an die Oberflächenqualität und der Maschinenbeschränkungen. Der Einsatz fortschrittlicher Algorithmen, wie z.B. genetischer oder neuronaler Netze, kann bei der Auswahl der besten Einstellungen für eine bestimmte Operation helfen.

Adaptive Bearbeitungsstrategien, bei denen die Schnittparameter in Echtzeit angepasst werden, sorgen dafür, dass Produktivität und Qualität auch bei wechselnden Bearbeitungsbedingungen erhalten bleiben.

Optimierung der Werkzeugwege

Ein korrekt optimierter Werkzeugweg reduziert die Bearbeitungszeit, verringert den Werkzeugverschleiß und verbessert die Oberflächenqualität. Zu den wichtigsten Maßnahmen gehören:

• Minimierung der Leerlaufbewegungen,
• Einsatz effizienter Strategien zum Schruppen und Schlichten,
• Verwendung von adaptiven Werkzeugwegen.

Auswahl der Schneidwerkzeuge

Die Auswahl der richtigen Werkzeuge ist ein wichtiger Teil der Prozessoptimierung. Folgendes sollte dabei berücksichtigt werden:

• Werkzeugmaterial (z.B. Hartmetall, TiN-Beschichtungen),
• Die für den Vorgang geeignete Werkzeuggeometrie,
• Regelmäßige Wartung und Austausch der Werkzeuge.

Die Verwendung von Hochleistungswerkzeugen ermöglicht eine Erhöhung der Schnittgeschwindigkeit und des Vorschubs, was sich direkt in einer höheren Produktivität niederschlägt.

Wirtschaftliche Aspekte

Die richtige Optimierung kann zu Einsparungen führen durch:

• Verringerung des Werkzeugverschleißes,
• Verringerung der Bearbeitungszeit,
• Verringerung des Materialabfalls,
• Verbesserte Produktqualität, die den Bedarf an zusätzlichen Nachbearbeitungsschritten reduziert.

Moderne CAM-Systeme mit Optimierungsmodulen passen die Bearbeitungsparameter automatisch an sich ändernde Bedingungen an und erhöhen so die Effizienz. Die Optimierung von Parametern und Werkzeugen beim CNC-Fräsen ist ein komplexer Prozess, der die Analyse vieler Faktoren erfordert. Wenn sie jedoch gut durchgeführt wird, bringt die Optimierung Vorteile in Form von besserer Produktqualität, höherer Produktivität und niedrigeren Betriebskosten mit sich.

Bearbeitungsstrategien: Schruppen und Schlichten im CNC-Prozess

Im CNC-Fräsprozess gibt es zwei grundlegende Strategien: Schruppen und Schlichten. Jede hat spezifische Ziele und Eigenschaften, die sich auf die Produktivität und die Produktionsqualität auswirken.

Grobe Bearbeitung

Bei der Grobbearbeitung liegt der Schwerpunkt auf dem schnellen Abtragen einer großen Menge an Material, um dem Werkstück eine Form zu geben, die der endgültigen Geometrie nahe kommt. Hauptmerkmale:

• Hohe Materialabtragsrate,
• Größere Schnitttiefen,
• Verwendung von Werkzeugen mit größerem Durchmesser,
• Akzeptanz einer geringeren Oberflächenqualität.

Zu den modernen Schrupptechniken gehören:

• Hocheffizientes Fräsen (HEM),
• Trochoidales Fräsen,
• Dynamisches adaptives Fräsen.

Diese fortschrittlichen Methoden erhöhen die Produktivität und reduzieren gleichzeitig die Belastung von Werkzeug und Maschine.

Schlichten

Bei der Endbearbeitung geht es darum, die erforderliche Maßgenauigkeit und Oberflächenqualität zu erreichen. Sie ist gekennzeichnet durch:

• Geringere Schnitttiefen,
• Höhere Geschwindigkeiten,
• Niedrigere Vorschubgeschwindigkeiten,
• Verwendung von speziellen Werkzeugen für die Endbearbeitung.

Für konturierte Oberflächen empfiehlt sich das Fräsen mit einem festen seitlichen Schritt anstelle eines festen Schritts in der Z-Achse. Diese Strategie sorgt für eine gleichmäßigere Oberflächenqualität, insbesondere bei Oberflächen mit variabler Neigung.

Faktoren, die die Wahl der Strategie beeinflussen

Die Wahl der Bearbeitungsstrategie hängt ab von:

• Von der Geometrie des Werkstücks,
• Der erforderlichen Genauigkeit und Oberflächenqualität,
• Den Materialeigenschaften,
• Den Möglichkeiten der Maschine und den verfügbaren Werkzeugen.

Integration der Strategie

Die Kombination von Schruppen und Schlichten in einem einzigen Prozess kann die Effizienz erhöhen. Ein Beispiel ist die Verwendung einer Restmaterialbearbeitungsstrategie, bei der das Restmaterial nach dem Schruppen vor der Schlichtphase entfernt wird. Moderne CAM-Systeme mit fortschrittlichen Algorithmen optimieren die Werkzeugwege für beide Stufen. Dies macht es möglich:

• Verringerung der Bearbeitungszeit,
• Bessere Ausnutzung der Fähigkeiten der Maschine,
• Erhöhte Standzeit der Werkzeuge,
• Verbesserte Oberflächenqualität.

Der effektive Einsatz von Schrupp- und Schlichtstrategien ist der Schlüssel zur Optimierung des CNC-Fräsprozesses. Wenn Sie die spezifischen Eigenschaften der beiden Phasen verstehen und sie geschickt kombinieren, können Sie eine bessere Produktivität, Produktqualität und niedrigere Betriebskosten erzielen.

Qualitätskontrolle im CNC-Fräsprozess

Die Qualitätskontrolle beim CNC-Fräsen gewährleistet, dass die Teile den Konstruktionsanforderungen entsprechen. Ein effektives System umfasst Aktivitäten auf den verschiedenen Produktionsstufen und geeignete Messinstrumente. Wichtige Aspekte der Qualitätskontrolle:

• Maßkontrolle,
• Bewertung der Oberflächenqualität,
• Überprüfung von Geometrie und Form,
• Prüfung der Materialeigenschaften.

Maßliche Prüfung

Ein grundlegendes Element der Qualitätssicherung. Verwendete Messmethoden:

• Koordinatenmessgeräte (CMMs),
• 3D-Scanner,
• Mikrometer und digitale Messschieber.

Moderne CNC-Zentren verfügen oft über integrierte Messsysteme. Diese ermöglichen eine Maßkontrolle während der Bearbeitung und eine schnelle Korrektur der Parameter, wenn Abweichungen festgestellt werden.

Bewertung der Oberflächenqualität

Umfasst die Messung der Rauheit und die Identifizierung von Fehlern wie Kratzern oder Werkzeugspuren. Verwendete Werkzeuge:

• Kontakt- und berührungslose Profilometer,
• Bildverarbeitungssysteme.

Verifizierung von Geometrie und Form

Besonders wichtig bei komplexen 3D-Teilen. Das 3D-Scannen ermöglicht den Vergleich der tatsächlichen Geometrie mit dem CAD-Modell. Mit der CT-Technologie kann die innere Struktur des Teils genau analysiert werden. Dabei werden Materialfehler und Bearbeitungsungenauigkeiten erkannt, die mit herkömmlichen Methoden nicht sichtbar sind.

Untersuchung der Materialeigenschaften

Umfasst Härtetests, mikroskopische Analysen der Struktur und Festigkeitsprüfungen. Entscheidend für Komponenten, die hohen Belastungen ausgesetzt sind.

Statistische Prozesskontrolle (SPC)

SPC überwacht die Prozessstabilität und deckt Trends auf, die zu einer Qualitätsverschlechterung führen. Schlüsselindikatoren:

• Prozessfähigkeit (Cp, Cpk),
• Kontrollkarten (X-bar, R),
• Trendanalyse.

Moderne Technologie in der Qualitätskontrolle

Industrie 4.0 bietet innovative Lösungen wie:

• Internet der Dinge (IoT) zur Erfassung von Daten aus Maschinen und Werkzeugen,
• Künstliche Intelligenz, um Daten zu analysieren und Qualitätsprobleme vorherzusagen,
• Augmented Reality (AR) zur Unterstützung von Inspektionsprozessen.

Verwaltung von Dokumenten und Daten

ISO 9001-konforme Qualitätsmanagementsysteme bieten einen Rahmen für die effektive Planung, Umsetzung und kontinuierliche Verbesserung der Qualitätskontrolle. Eine umfassende Qualitätskontrolle beim CNC-Fräsen kombiniert traditionelle Messmethoden mit modernen Technologien. Diese Integration ermöglicht eine präzise Bewertung der Konformität der Komponenten mit dem Entwurf und eine kontinuierliche Verbesserung des Produktionsprozesses. Eine wirksame Kontrolle sorgt für hochwertige Endprodukte und eine höhere Produktionseffizienz.

Typische Probleme und deren Lösung beim CNC-Fräsen

CNC-Fräsen bietet Präzision und technologischen Fortschritt, kann aber auch mit Problemen verbunden sein. Wenn Sie die Schwierigkeiten verstehen und effektive Lösungen anwenden, können Sie die Qualität der Produktion und die Effizienz des Prozesses erhalten.

Unebenheiten auf der bearbeiteten Oberfläche

Unebene Oberflächen, die den Qualitätsanforderungen nicht genügen, sind ein häufiges Problem. Ursachen dafür können sein:

• Eine zu hohe Vorschubgeschwindigkeit,
• Unzureichende Kühlmittelkapazität,
• Vibrationen des Werkzeugs während des Betriebs.

Lösungen:

• Verwendung der Vollmaterial-Fräsmethode,
• Verwendung eines speziellen Schneidöls,
• Optimierung von Parametern wie Vorschubgeschwindigkeit und Schnitttiefe.

Sichtbare Werkzeugspuren

Sichtbare Werkzeugspuren auf der Oberfläche können durch eine unzureichende Auswahl der Ein- und Ausgabeparameter des Werkzeugs und der Fräsmethode entstehen. Lösungen:

• Sorgfältige Auswahl des Werkzeugvorschubpunktes,
• Verwendung von Überlappungen beim Zentrumsfräsen,
• Verwendung eines tiefen Schnitts für das seitliche Schlichten,
• Verwendung von Öl für die Endbearbeitung.

Grate und Materialrückstände

Grate oder Materialrückstände können die Ästhetik und Genauigkeit des Werkstücks beeinträchtigen. Lösungen:

• Anpassen von Vorschubgeschwindigkeit und Schnitttiefe,
• Verwendung von scharfen, richtig ausgewählten Werkzeugen,
• Schlichtfräsen mit geringer Schnitttiefe.

Probleme mit Antrieb und Spindel

Antriebs- und Spindelausfälle verursachen Produktionsausfälle. Zu den Symptomen gehören abnormale Geräusche, Vibrationen und eine Abnahme der Präzision. Lösungen:

• Regelmäßige Inspektion und Wartung,
• Überwachung von Spindeldrehzahl und Temperatur,
• Sicherstellung der Sauberkeit der Mechanismen und Austausch von Verbrauchsteilen.

Durch die Implementierung eines Echtzeit-Überwachungssystems für den Maschinenzustand können Probleme mit Antrieben und Spindeln frühzeitig erkannt werden, was proaktive Wartungsmaßnahmen ermöglicht.

Die Fehlersuche beim CNC-Fräsen erfordert einen systematischen Ansatz. Die wichtigsten Maßnahmen sind die regelmäßige Wartung, die Optimierung der Parameter, die Verwendung geeigneter Werkzeuge und Techniken sowie die Schulung der Bediener. Mit diesem Ansatz wird das Auftreten von Schwierigkeiten minimiert und eine hohe Produktionsqualität aufrechterhalten.

Integration von CNC-Fräsen mit anderen Produktionstechnologien

Die Kombination von CNC-Fräsen mit anderen Fertigungstechnologien ist ein Schlüsselelement moderner Fertigungsmethoden. Dieser Ansatz erhöht die Effizienz, Flexibilität und Produktqualität.

Kombination mit inkrementellen Technologien

Die Kombination von CNC-Fräsen mit 3D-Druck (additive Fertigung) ermöglicht es, die Vorteile beider Verfahren zu nutzen. Der 3D-Druck ermöglicht die Erstellung komplexer Innengeometrien, während das CNC-Fräsen eine hohe Maßgenauigkeit und Oberflächenqualität gewährleistet.

Integration mit Automatisierung und Robotik

Die Automatisierung von Prozessen, wie z.B. das Be- und Entladen von Werkstücken, erhöht die Produktivität erheblich und senkt die Arbeitskosten. Werkzeuggesteuerte Roboter und Palettiersysteme ermöglichen einen kontinuierlichen Maschinenbetrieb, auch außerhalb der Arbeitszeiten der Bediener.

Messtechnologien im Fräsprozess

3D-Scanner und Koordinatenmessgeräte (CMMs) werden zunehmend in das CNC-Fräsen integriert. Solche Lösungen ermöglichen es, die Abmessungen und die Geometrie von Werkstücken schnell zu überprüfen und die Bearbeitungsparameter bei Abweichungen sofort zu korrigieren.

Die Implementierung eines digitalen Zwillings (digitaler Zwilling) des Produktionsprozesses ermöglicht es, die Produktionskette in einer virtuellen Umgebung zu simulieren und zu optimieren. Dies reduziert die Zeit und die Kosten für die Implementierung neuer Lösungen.

Industrie 4.0 Technologien

Die Integration von CNC-Fräsen mit Industrie 4.0-Technologien eröffnet neue Möglichkeiten der Prozessoptimierung.

• Das Internet der Dinge (IoT) ermöglicht die Echtzeitüberwachung von Maschinen, was die vorausschauende Wartung unterstützt.
• Künstliche Intelligenz und maschinelles Lernen automatisieren die Produktionsplanung und die Optimierung der Werkzeugwege.

Multi-Tasking-Bearbeitungszentren

Durch die Kombination von CNC-Fräsen mit anderen Verfahren, wie Drehen oder Schleifen, in einem einzigen Bearbeitungszentrum entfällt die Notwendigkeit, Werkstücke zwischen den Maschinen zu bewegen. Dieser Ansatz verkürzt die Produktionszeit und minimiert das Risiko von Fehlern, die mit dem Aufspannen mehrerer Werkstücke verbunden sind.

Integration mit CAD/CAM-Systemen

CAD/CAM-Systeme bieten einen nahtlosen Informationsfluss vom Entwurf bis zur Produktion. Die Simulation des Bearbeitungsprozesses in CAM-Systemen ermöglicht es, Kollisionen zu erkennen und Werkzeugwege zu optimieren, bevor die eigentliche Bearbeitung beginnt. Die Integration von CNC-Fräsen mit anderen Produktionstechnologien erhöht die Flexibilität, verbessert die Produktqualität und senkt die Betriebskosten. Die Entwicklung von Integrationstechnologien ermöglicht weitere Prozessoptimierungen und innovative Fertigungslösungen.

Wirtschaftliche Aspekte der Einführung der CNC-Frästechnologie

Die Einführung des CNC-Fräsens in die Produktion ist mit bedeutenden wirtschaftlichen Entscheidungen verbunden. Eine Kosten-Nutzen-Analyse ist der Schlüssel zu einer fundierten Entscheidung.

Anfängliche Kosten

Die Investition umfasst:

• Kauf einer CNC-Maschine,
• CAD/CAM-Software,
• Schulung der Mitarbeiter,
• Änderungen an der Infrastruktur der Anlage.

Verschiedene Finanzierungsmöglichkeiten, wie z.B. Leasing oder ein Investitionskredit, können helfen, die Kosten über die Zeit zu verteilen.

Effizienz der Produktion

Automatisierte Prozesse und die Möglichkeit des Dauerbetriebs verkürzen die Produktionszeiten. Das CNC-Fräsen ermöglicht es außerdem, die Anzahl der produzierten Teile zu erhöhen und dabei eine hohe Qualität beizubehalten.

Qualität der Produkte

Präzision und Wiederholbarkeit sind die Hauptvorteile dieser Technologie. Die Reduzierung von Ausschuss und Reklamationen verringert die Kosten für die Qualitätskontrolle und erhöht die Wettbewerbsfähigkeit auf dem Markt.

Bei der wirtschaftlichen Analyse sollten die potenziellen Einnahmen aus fortschrittlicheren, höher bezahlten Aufträgen berücksichtigt werden, die durch die CNC-Technologie möglich werden.

Flexibilität in der Produktion

CNC-Fräsen erleichtert kleine Serien und Einzelaufträge. Die schnelle Umstellung der Produktion auf neue Teile durch Änderung des Bearbeitungsprogramms erhöht die Effizienz und die Kundenzufriedenheit.

Betriebskosten

Obwohl sie zunächst höher erscheinen mögen als bei traditionellen Methoden, erweisen sie sich auf lange Sicht als niedriger, dank:

• Höhere Produktivität,
• Weniger manuelle Arbeit erforderlich,
• Verringerung des Material- und Energieverbrauchs.

Rentabilität der Investition (ROI)

Die typische Kapitalrendite für CNC-Fräsen beträgt 2-5 Jahre. Eine gründliche ROI-Analyse sollte Folgendes beinhalten:

• Die anfänglichen Kosten,
• Operative Einsparungen,
• Möglichkeiten zur Umsatzsteigerung.

Die Einführung des CNC-Fräsens ist mit erheblichen Kosten verbunden, aber die potenziellen Vorteile überwiegen auf lange Sicht oft die Kosten. Eine sorgfältige wirtschaftliche Analyse, die die Besonderheiten des Unternehmens und des Marktes berücksichtigt, ermöglicht es, die richtige Entscheidung zu treffen. Eine richtig geplante Implementierung erhöht die Wettbewerbsfähigkeit und eröffnet neue Wachstumschancen.

Zusammenfassung

CNC-Fräsen ist eine unverzichtbare Technologie in der industriellen Produktion, die Präzision, Effizienz und Flexibilität bietet. Sie ermöglicht die Bearbeitung einer Vielzahl von Materialien wie Metallen, Kunststoffen und Verbundwerkstoffen. Die richtige Wahl der Schnittparameter und Werkzeuge ist entscheidend für optimale Ergebnisse. Durch die Integration des CNC-Fräsens mit anderen Technologien, wie dem 3D-Druck oder fortschrittlichen Messsystemen, können komplexere Komponenten entworfen und realisiert werden. Dieser Ansatz eröffnet neue Produktionsmöglichkeiten und erhöht die Prozessinnovation und Flexibilität. Der Einsatz hybrider Methoden unterstützt die Schaffung präziser und technisch fortschrittlicher Lösungen. Die Investition in CNC-Technologie ist mit hohen Anfangskosten verbunden, bringt aber langfristig erhebliche Einsparungen. Höhere Produktivität, weniger Ausschuss und die Fähigkeit, komplexere Projekte umzusetzen, steigern die Wettbewerbsfähigkeit von Unternehmen. Eine wirtschaftliche Analyse und Implementierungsstrategie maximiert die Vorteile dieser Technologie. Technologische Fortschritte, einschließlich der Integration mit Industrie 4.0, ermöglichen weitere Prozessverbesserungen. Der Einsatz des Internets der Dinge und der künstlichen Intelligenz ermöglicht eine noch weitergehende Automatisierung, höhere Effizienz und bessere Qualität. Das CNC-Fräsen spielt eine Schlüsselrolle in der modernen industriellen Produktion und bietet die Möglichkeit, präzise und hochwertige Komponenten in verschiedenen Bereichen zu realisieren.
