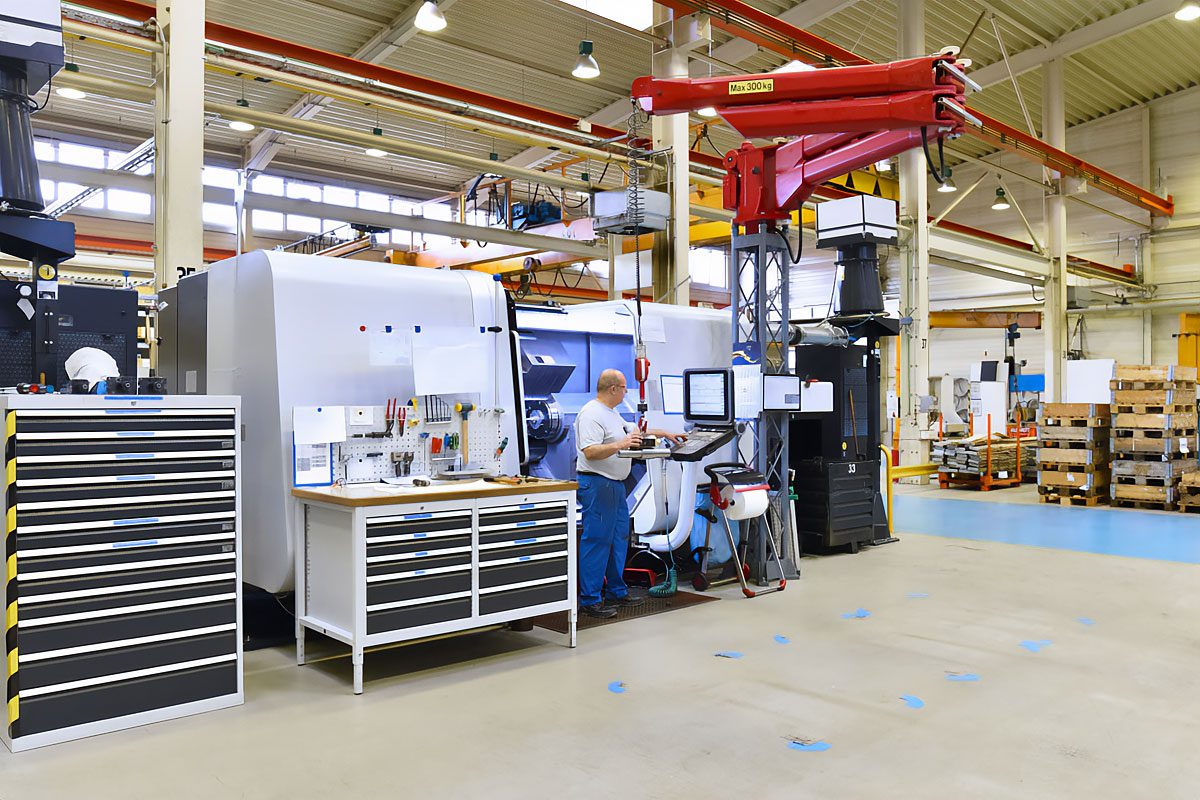

CNC (Computer Numerical Control)-Bearbeitung spielt in der modernen Fertigungsindustrie eine Schlüsselrolle. Diese Technologie verwendet computergesteuerte Maschinen, um Materialien präzise zu formen, und ermöglicht so die Herstellung komplexer Teile mit außergewöhnlicher Genauigkeit. CNC-Systeme umfassen eine Vielzahl von Prozessen wie Fräsen, Drehen, Laserschneiden und Erodieren. Jede dieser Methoden hat spezifische Anwendungen und Vorteile, die auf spezifische Produktionsanforderungen zugeschnitten sind.
CNC-Maschinen unterscheiden sich in der Anzahl der Arbeitsachsen, was sich auf ihre Funktionalität und ihr Anwendungsspektrum auswirkt. Zwei- und dreiachsige Systeme eignen sich gut für grundlegende Vorgänge, während fortschrittliche fünf- und siebenachsige Maschinen die Herstellung komplexer dreidimensionaler Formen ermöglichen.
Die CNC-Technologie wird in einer Vielzahl von Branchen eingesetzt, darunter in der Automobil-, Luft- und Raumfahrt-, Medizin- und Energiebranche. In diesen Branchen spielen Präzision und Wiederholbarkeit eine entscheidende Rolle bei der Gewährleistung hochwertiger Produkte.
Moderne CNC-Technologien steigern die Effizienz von Produktionsprozessen, senken die Kosten und verbessern die Qualität der Endprodukte. Durch Automatisierung wird das Fehlerrisiko minimiert, was zu mehr Zuverlässigkeit und Fertigungsflexibilität führt. Die Integration von CNC-Systemen mit innovativen Lösungen wie künstlicher Intelligenz und dem Internet der Dinge eröffnet neue Möglichkeiten zur Prozessoptimierung. Dadurch wird die Produktion effizienter und die Qualitätskontrolle präziser.
Grundlegende Bearbeitungstechniken in CNC-Systemen
Die CNC-Bearbeitung ist die Grundlage der modernen industriellen Produktion. Diese Technologie verwendet computergesteuerte Präzisionsmaschinen, um Materialien zu formen. Zu den grundlegenden Methoden gehören Fräsen, Drehen und Bohren, die die Herstellung von Teilen unterschiedlicher Formen und Abmessungen ermöglichen.
CNC-Fräsen
Das CNC-Fräsen ist eine vielseitige Methode, bei der rotierende Schneidwerkzeuge verwendet werden, um Material von einem stationären Objekt zu entfernen. Der Prozess erzeugt komplizierte Formen und Oberflächen, die bei der Herstellung von Maschinenteilen, Spritzgussformen und dekorativen Elementen verwendet werden.
Fräsmaschinen unterscheiden sich in der Konfiguration ihrer Arbeitsachsen. Dreiachsige Systeme ermöglichen grundlegende Vorgänge, während fünfachsige Modelle eine höhere Präzision und die Möglichkeit bieten, komplexere Geometrien zu erstellen.
Zu den grundlegenden Frässtrategien gehören:
- Planfräsen – zur Bearbeitung flacher Oberflächen.
- Formfräsen – zur Erstellung komplexer Konturen und Profile.
- Taschenfräsen – zum Aushöhlen von Innenräumen im Material.
Interessante Tatsache: Moderne CNC-Bearbeitungszentren können Werkzeuge während des Betriebs automatisch wechseln, was die Produktionszeit verkürzt und die Prozesseffizienz erhöht.
CNC-Drehen
Beim CNC-Drehen wird das Werkstück um seine Achse gedreht, während ein stationäres Schneidwerkzeug überschüssiges Material entfernt. Diese Technik ist besonders effektiv bei der Herstellung von rotationssymmetrischen Teilen wie Wellen, Buchsen und Gewindeteilen.
Zu den grundlegenden Drehvorgängen gehören:
- Längsdrehen – zum Formen zylindrischer Oberflächen.
- Querdrehen – zur Stirnflächenbearbeitung.
- Konisches Drehen – zur Herstellung von Oberflächen mit variablen Querschnitten.
- Gewindeschneiden – zur Herstellung präziser Außen- und Innengewinde.
Moderne CNC-Drehmaschinen mit angetriebenen Werkzeugen ermöglichen zusätzliche Arbeitsgänge wie Fräsen oder Bohren, ohne dass das Werkstück auf eine andere Maschine umgespannt werden muss.
CNC-Bohren
Das CNC-Bohren ist eine präzise Methode zur Herstellung von Löchern in einem Material mithilfe eines rotierenden Schneidwerkzeugs. Der vollautomatische Prozess garantiert eine hohe Genauigkeit und Wiederholbarkeit.
Die am häufigsten verwendeten Verfahren:
- Standardbohren – zur Herstellung von Durchgangslöchern und Sacklöchern.
- Reiben – zur Vergrößerung und Glättung vorhandener Löcher.
- Gewindeschneiden – zur Herstellung von Innengewinden.
- Senken – zur Herstellung konischer oder zylindrischer Aussparungen um Löcher herum.
Moderne CNC-Bearbeitungszentren kombinieren die Funktionen Bohren, Fräsen und Drehen und ermöglichen so eine komplexe Bearbeitung in einem einzigen Arbeitszyklus.
Der Einsatz dieser Techniken in CNC-Systemen beschleunigt den Produktionsprozess erheblich und gewährleistet gleichzeitig eine hohe Präzision und Wiederholbarkeit der Teile. Die Integration von Schneidverfahren in einer einzigen Maschine, wie z. B. einem Bearbeitungszentrum, optimiert den gesamten technologischen Prozess und reduziert Zeit und Betriebskosten.
Vielzahl von numerisch gesteuerten Maschinen – von Fräsmaschinen bis hin zu Erodiermaschinen
Die CNC-Bearbeitung umfasst eine Vielzahl von Maschinen, die für die Präzisionsbearbeitung verschiedener Materialien ausgelegt sind. Ihre Vielfalt spiegelt die Komplexität moderner Fertigungsprozesse und die hohen Anforderungen in vielen Industriezweigen wider.
CNC-Fräsmaschinen
CNC-Fräsmaschinen sind ein wichtiger Bestandteil moderner Fertigungsanlagen. Dazu gehören dreiachsige Maschinen, fünfachsige Maschinen und fortschrittliche Bearbeitungszentren. Fünf-Achsen-Modelle ermöglichen die Erstellung komplexer Formen in einer einzigen Einrichtung, wodurch die Produktionszeit erheblich verkürzt wird.
Moderne CNC-Fräsmaschinen verfügen oft über automatische Werkzeugwechselsysteme, die eine Vielzahl von Arbeitsschritten ohne Bedienereingriff ermöglichen. Der Einsatz fortschrittlicher Kühlsysteme und Späneabfuhrsysteme erhöht die Präzision und Effizienz der Bearbeitung.
CNC-Fräsmaschinen werden bei der Herstellung von Spritzgussformen, Luft- und Raumfahrtkomponenten sowie in der Automobil- und Medizinindustrie eingesetzt. Die Vielseitigkeit dieser Maschinen macht sie sowohl bei der Prototypenentwicklung als auch bei der Kleinserienfertigung unverzichtbar.
CNC-Drehmaschinen
CNC-Drehmaschinen spielen eine Schlüsselrolle bei der maschinellen Bearbeitung. Moderne Modelle kombinieren häufig Drehfunktionen mit Fräsen, Bohren und Schleifen, um multifunktionale Bearbeitungszentren zu bilden.
Grundtypen von CNC-Drehmaschinen:
- Zweiachsige Drehmaschinen – für Standarddreharbeiten konzipiert.
- Gegenspindel-Drehmaschinen – ermöglichen die Bearbeitung des Werkstücks von beiden Seiten.
- Drehfräsmaschinen – kombinieren Dreh- und Fräsfunktionen.
Interessante Tatsache: Einige CNC-Drehmaschinen verfügen über eine „Polygondrehfunktion“, mit der polygonale Querschnitte an rotierenden Werkstücken erstellt werden können. Diese Technologie wird bei der Herstellung von Spezialschrauben und -befestigungselementen eingesetzt.
CNC-Schneidemaschinen
Diese Kategorie umfasst Geräte, die verschiedene Technologien für das Präzisionsschneiden von Materialien verwenden:
- CNC-Laserschneider, die einen konzentrierten Lichtstrahl zum Schneiden von Metallen, Kunststoffen und anderen Materialien verwenden.
- CNC-Plasmaschneider – verwenden einen Strom ionisierten Gases, um leitfähige Metalle zu schneiden.
- CNC-Wasserstrahlschneidemaschinen – verwenden einen Hochdruckwasserstrahl, oft unter Zugabe eines Schleifmittels, um eine Vielzahl von Rohmaterialien zu verarbeiten.
Jede dieser Methoden hat einzigartige Vorteile. Laserschneiden bietet hohe Präzision und glatte Kanten, Plasma ist effektiv für dicke Metalle, während Wasserstrahlschneiden die Verarbeitung wärmeempfindlicher Materialien ermöglicht.
CNC-Elektroerosionsmaschinen
CNC-Elektroerosionsmaschinen nutzen das Phänomen der elektrischen Erosion und ermöglichen die präzise Bearbeitung schwer zu schneidender Materialien. Es gibt zwei Haupttypen dieser Maschinen:
- Drahterosionsmaschinen (WEDM) – verwenden einen dünnen Draht als Elektrode, um komplizierte Formen in leitfähige Materialien zu schneiden. Sie werden bei der Herstellung von Präzisionswerkzeugen und -formen eingesetzt.
- Tauch-Erodiermaschinen – verwenden eine Elektrode mit einer bestimmten Form, um Hohlräume und Löcher in harten Materialien zu erzeugen. Sie werden hauptsächlich bei der Herstellung von Spritzgussformen und Matrizen eingesetzt.
CNC-Elektroerosionsmaschinen ermöglichen die Bearbeitung von Materialien mit hoher Härte und die Herstellung komplexer Formen, die mit herkömmlichen Schneidverfahren nur schwer zu erreichen sind. Sie zeichnen sich durch hohe Präzision und die Fähigkeit aus, scharfe Innenecken herzustellen.
Die große Bandbreite an CNC-Maschinen spiegelt die Komplexität moderner Fertigungsprozesse wider. Jeder Maschinentyp hat spezifische Anwendungen und Vorteile, die eine Optimierung der technologischen Prozesse je nach den Besonderheiten der Produktion und den Anforderungen des Endprodukts ermöglichen.
Fortschrittliche Bearbeitungsmethoden mit Laserstrahlen und elektrischen Entladungen
Die moderne Fertigungsindustrie setzt zunehmend fortschrittliche Bearbeitungsmethoden ein, die eine präzise Formgebung komplexer Teile ermöglichen. Zwei Technologien, die sich in dieser Hinsicht auszeichnen, sind die Laserbearbeitung (LBM – Laserstrahlbearbeitung) und die Funkenerosion (EDM – Funkenerosionsbearbeitung). Beide Methoden bieten eine hohe Genauigkeit und vielfältige Anwendungsmöglichkeiten.
Laserstrahlbearbeitung (LBM)
Bei der Laserbearbeitung wird ein konzentrierter Strahl hochenergetischen Lichts verwendet, um Material durch Schmelzen und Verdampfen zu entfernen. Diese Technologie ermöglicht eine berührungslose Bearbeitung, wodurch präzise und komplizierte Formen in einer Vielzahl von Materialien hergestellt werden können.
Zu den Anwendungsbereichen der LBM-Technologie gehören:
- Luft- und Raumfahrt – Herstellung leichter und komplexer Komponenten.
- Elektronik – Herstellung von Präzisions-Leiterplatten.
- Medizin – Herstellung von Implantaten und chirurgischen Instrumenten.
Fortschrittliche Lasersysteme ermöglichen eine präzise Einstellung der Strahlparameter, wodurch der Prozess an ein bestimmtes Material und technologische Anforderungen angepasst werden kann. Moderne CNC-Maschinen verfügen oft über integrierte Schneid-, Schweiß- und Gravurfunktionen, was ihre Vielseitigkeit erhöht.
Interessante Tatsache: Die neuesten Lasersysteme verwenden Femtosekundenimpulse, die Millionstel einer Milliardstelsekunde dauern. Dies ermöglicht eine Bearbeitung mit minimaler thermischer Auswirkung auf das umgebende Material, was bei der Herstellung von Mikroelektronik von entscheidender Bedeutung ist.
Funkenerosion (EDM)
Bei der EDM-Bearbeitung wird Material durch kontrollierte elektrische Entladungen zwischen einer Elektrode und dem Werkstück abgetragen. Diese Technik eignet sich gut für die Bearbeitung schwer zu schneidender Materialien und die Herstellung komplexer Innenformen.
Grundlegende EDM-Methoden:
- EDM-Hohlfräsen (Sinker EDM) – verwendet eine Elektrode mit einer bestimmten Form, um Hohlräume zu erzeugen.
- Lochfräsen (Hollowing EDM) – ermöglicht die präzise Herstellung von Löchern mit kleinem Durchmesser.
- Drahterodieren (Drahterodieren) – wird zum Schneiden komplexer Formen in leitfähigen Materialien verwendet.
Die Funkenerosion wird eingesetzt bei:
- Herstellung von Spritzgussformen mit komplexen Formen.
- Herstellung von Präzisionskomponenten für die Luft- und Raumfahrtindustrie.
- Bearbeitung fortschrittlicher Legierungen, die in der Energieindustrie verwendet werden.
Moderne CNC-Erodiermaschinen sind mit automatischen Systemen zur Parameteroptimierung ausgestattet, die die Produktivität und Prozessgenauigkeit erhöhen.
Integration von Technologien
Moderne Bearbeitungszentren kombinieren zunehmend LBM- und EDM-Technologien mit traditionellen Schneidverfahren. Eine solche Lösung ermöglicht die komplexe Bearbeitung in einer einzigen Maschinenkonfiguration, wodurch die Produktionszeit verkürzt und die Genauigkeit der Teile erhöht wird.
Die Integration dieser Technologien in CAD/CAM-Systeme und Industry 4.0-Lösungen ermöglicht die Optimierung von Produktionsprozessen. Diese Systeme ermöglichen die Simulation von Bearbeitungsläufen, wodurch potenzielle Probleme bereits vor Arbeitsbeginn erkannt werden können.
Fortschrittliche Methoden, die Laserstrahlen und elektrische Entladungen nutzen, spielen in der modernen Industrie eine Schlüsselrolle. Ihre Entwicklung und Kombination mit anderen Technologien ermöglicht es, die Produktionseffizienz zu steigern, die Qualität der Produkte zu verbessern und die Zeit bis zur Markteinführung neuer Produkte zu verkürzen.
Klassifizierung von CNC-Prozessen nach der Anzahl der Bearbeitungsachsen
CNC-Bearbeitung kann anhand der Anzahl der Achsen klassifiziert werden, entlang derer sich das Werkzeug oder Werkstück bewegt. Diese Unterteilung spiegelt die Komplexität der Technologie und die Bandbreite der Maschinenfähigkeiten wider, von einfachen Zweiachssystemen bis hin zu mehrachsigen Bearbeitungszentren.
Zweiachsenbearbeitung
CNC-Zweiachsenmaschinen sind die einfachsten numerisch gesteuerten Systeme. Das Werkzeug bewegt sich entlang der X- (horizontal) und Y-Achse (vertikal). Obwohl der Funktionsumfang begrenzt ist, eignen sich diese Maschinen ideal für die Herstellung von Teilen mit unkomplizierten Geometrien.
Anwendungsbeispiele:
- Schneiden von flachen Materialplatten.
- Bohren von Löchern in Platten.
- Gravieren von Oberflächen.
Zweiachsenmaschinen werden häufig in der Möbelindustrie und bei der Herstellung von Dekorationselementen eingesetzt. Die einfache Bedienung und die geringeren Betriebskosten machen sie zu einer attraktiven Lösung für die Serienproduktion.
Dreiachsenbearbeitung
CNC-Dreiachsenmaschinen erweitern den Bewegungsbereich des Werkzeugs um die Z-Achse, die eine vertikale Bewegung relativ zum Werkstück ermöglicht. Diese Konfiguration ermöglicht die Erstellung dreidimensionaler Formen und ist der in der Industrie am häufigsten verwendete CNC-Maschinentyp.
Anwendungen:
- Fräsen komplexer Oberflächen.
- Erstellen tiefer Taschen und Aussparungen.
- Bearbeitung von Teilen von verschiedenen Seiten (nachdem das Werkstück verschoben wurde).
Dreiachsige Maschinen werden häufig bei der Herstellung von Spritzgussformen, Maschinenkomponenten und im Automobilsektor eingesetzt. Aufgrund ihrer Vielseitigkeit sind sie unverzichtbare Geräte für Produktionsanlagen.
Fünfachsige Bearbeitung
CNC-Maschinen mit fünf Achsen stellen eine höhere Stufe der technologischen Raffinesse dar. Zusätzlich zu den drei linearen Achsen (X, Y, Z) verfügen sie über zwei zusätzliche Drehachsen (A und C). Dadurch ist es möglich, komplexe Formen zu bearbeiten, ohne das Werkstück wiederholt einspannen zu müssen.
Vorteile der fünfachsigen Bearbeitung:
- Erstellung komplexer, dreidimensionaler Formen.
- Erhöhte Präzision und Oberflächenqualität.
- Verkürzung der Produktionszeit durch Wegfall des Umspannens des Werkstücks.
Fünf-Achs-Maschinen werden in der Produktion von Turbinenschaufeln, medizinischen Implantaten und Strukturbauteilen in der Luft- und Raumfahrt eingesetzt.
Interessante Tatsache: Einige moderne Fünf-Achs-Bearbeitungszentren verfügen über eine „dynamische Transformationsfunktion“, die eine automatische Neuberechnung des Werkzeugwegs in Echtzeit ermöglicht. Dadurch können komplexe Formen bearbeitet werden, ohne dass die Maschine neu programmiert werden muss.
Mehrachsenbearbeitung
CNC-Maschinen mit mehr als fünf Achsen stellen den Höhepunkt der Bearbeitungstechnologie dar. Sieben-, neun- und zwölfachsige Systeme bieten ein Höchstmaß an Flexibilität und Präzision.
Konfigurationsbeispiele:
- Siebenachsige Maschinen – eine zusätzliche Drehachse ermöglicht die Bearbeitung langer und schlanker Werkstücke.
- Neunachsige Maschinen – kombinieren Dreh- und Fräsfunktionen und ermöglichen die vollständige Bearbeitung eines Werkstücks, ohne es auf eine andere Maschine zu übertragen.
- Zwölf-Achsen-Maschinen – ausgestattet mit zwei Arbeitsköpfen mit jeweils sechs Bewegungsachsen. Sie ermöglichen die gleichzeitige Bearbeitung von zwei Seiten eines Werkstücks oder die gleichzeitige Produktion von zwei Teilen.
Mehrachsenmaschinen werden in den anspruchsvollsten Industriezweigen eingesetzt, wie z. B. bei der Herstellung von Flugzeugtriebwerken, medizinischen Implantaten und wissenschaftlichen Präzisionsinstrumenten.
Die Aufteilung der CNC-Prozesse nach der Anzahl der Achsen zeigt, wie sich technologische Entwicklungen auf die Fähigkeit zur Herstellung komplexer Teile ausgewirkt haben. Die Wahl des richtigen Systems hängt vom Komplexitätsgrad der Teile, der erforderlichen Genauigkeit und der Effizienz der Produktion ab. Technologische Fortschritte erweitern die Grenzen der CNC-Bearbeitung weiter und bringen immer fortschrittlichere Lösungen für die Fertigungsindustrie hervor.
Spezialisierte Anwendungen der Mehrachsenbearbeitung in der Industrie
Die CNC-Mehrachsenbearbeitung hat in verschiedenen Branchen breite Anwendung gefunden und bietet Präzision, hohe Effizienz und die Möglichkeit, komplexe Komponenten herzustellen. Die fortschrittlichen Technologien, die bei dieser Methode zum Einsatz kommen, ermöglichen innovative Designs und optimierte technologische Prozesse.
Energiewirtschaft
Im Energiesektor ist die Mehrachsenbearbeitung für die Herstellung fortschrittlicher Komponenten von entscheidender Bedeutung. Mehrachsenmaschinen ermöglichen die Herstellung von Generatorkomponenten, Wärmetauscherplatten und Reaktorbehälterteilen. Die gefertigten Komponenten müssen strenge Standards erfüllen, darunter Korrosionsbeständigkeit und extreme Temperaturen von bis zu 1.000 °C.
Moderne CNC-Systeme ermöglichen eine außergewöhnliche Oberflächenqualität und reduzieren die Rauheit auf bis zu 0,4 Ra, was sich auf die Effizienz von Stromversorgungsanlagen auswirkt. Die Präzisionsbearbeitung gewährleistet eine genaue Geometrie der Kühlkanäle, was die Wärmeübertragung verbessert und die Effizienz von Stromversorgungssystemen erhöht.
Interessante Tatsache: Die neuesten mehrachsigen Bearbeitungszentren, die in der Energieindustrie eingesetzt werden, sind mit Echtzeit-Überwachungssystemen ausgestattet. Sie erkennen selbst minimale Abweichungen von Parametern, ermöglichen eine sofortige Korrektur und garantieren eine Bearbeitung von höchster Qualität.
Medizinische Industrie
Die mehrachsige Bearbeitung spielt eine wichtige Rolle bei der Herstellung von Implantaten und chirurgischen Instrumenten. Fortschrittliche Technologien ermöglichen die Herstellung von orthopädischen Implantaten mit komplexen Formen, Titanknochenschrauben mit speziellen Gewindemustern und präzisen zahnmedizinischen Komponenten.
Vorteile der mehrachsigen Bearbeitung im medizinischen Bereich:
- Geringeres Risiko postoperativer Komplikationen.
- Bessere Integration von Implantaten in das Körpergewebe.
- Erhöhte Haltbarkeit und Funktionalität von chirurgischen Instrumenten.
CNC-Maschinen, die für die Bearbeitung von Biomaterialien geeignet sind, gewährleisten höchste Standards in Bezug auf Sauberkeit und Präzision, was sich direkt auf die Wirksamkeit der Behandlung und die Lebensqualität der Patienten auswirkt.
Luft- und Raumfahrtindustrie
Die mehrachsige Bearbeitung wird bei der Herstellung von Komponenten für die Luft- und Raumfahrt eingesetzt. Mehrachsenmaschinen ermöglichen die Herstellung von:
- Turbinenschaufeln mit komplexen Geometrien.
- Leichten und robusten Flugzeugstrukturkomponenten.
- Präzisionsteilen für Düsentriebwerke.
Die Technologie ermöglicht die Bearbeitung von hochtemperaturbeständigen Superlegierungen unter Beibehaltung der aerodynamischen Präzision, die unter extremen Betriebsbedingungen erforderlich ist. Fünf- und Sechs-Achsen-Maschinen ermöglichen die Fertigstellung komplexer Konstruktionen in einer einzigen Einrichtung, wodurch die Produktionszeit verkürzt und das Fehlerrisiko minimiert wird.
In der Luft- und Raumfahrt, wo jedes Gramm zählt, ermöglicht die mehrachsige Bearbeitung die Herstellung ultraleichter, hochfester Komponenten. Diese Technologie spielt eine Schlüsselrolle bei der Herstellung von Komponenten für Satelliten, Raumfahrzeuge und Antriebssysteme der nächsten Generation.
Werkzeug- und Formenbau
Die mehrachsige Bearbeitung hat die Herstellung von Spritzgussformen und Präzisionswerkzeugen revolutioniert. CNC-Maschinen ermöglichen die Herstellung komplexer Matrizen und Formen mit beispielloser Genauigkeit. Die mehrachsige Bearbeitung ermöglicht die direkte Bearbeitung von gehärtetem Stahl mit einer Härte von mehr als 60 HRC, wodurch in vielen Fällen die Funkenerosion überflüssig wird.
Vorteile des Einsatzes dieser Technologie in Werkzeugbauunternehmen:
- Erstellung komplexer Hohlräume und präziser Konturen mit Toleranzen von ±0,0005 Zoll.
- Verkürzte Produktionszeit für Formen und Gesenke.
- Längere Lebensdauer und höhere Qualität der Werkzeuge.
Durch den Einsatz moderner CAM-Systeme können Werkzeugwege optimiert werden, was zu einer besseren Oberflächenqualität und einer längeren Lebensdauer der Form führt.
Die mehrachsige CNC-Bearbeitung ist zu einem wichtigen Bestandteil der modernen Fertigung geworden und ermöglicht die Herstellung von Komponenten, die noch vor wenigen Jahren unmöglich waren. Der Einsatz dieser Technologie in verschiedenen Industriezweigen steigert die Effizienz, verkürzt die Produktionszeit und eröffnet neue Gestaltungsmöglichkeiten.
Technologische Fortschritte erweitern ständig den Einsatz der mehrachsigen Bearbeitung und tragen zur Entwicklung innovativer Lösungen und zur Einführung neuer Standards in der globalen Industrie bei.
Moderne CNC-Fräs- und Drehtechnologien
Die dynamische Entwicklung der CNC-Technologie führt zu innovativen Lösungen, die die Fertigungsindustrie revolutionieren. Die Integration fortschrittlicher Steuerungssysteme, künstlicher Intelligenz und moderner Werkzeugmaterialien ermöglicht Präzision und hohe Produktivität in Bearbeitungsprozessen.
Hybrid-Bearbeitungszentren
Einer der neuesten Trends in der CNC-Technologie sind Hybrid-Bearbeitungszentren, die Fräs- und Drehfunktionen in einer einzigen Maschine vereinen. Eine solche Lösung ermöglicht die komplexe Bearbeitung von Werkstücken, ohne dass diese zwischen verschiedenen Stationen bewegt werden müssen, was die Produktionszeit verkürzt und das Risiko von Fehlern im Zusammenhang mit der erneuten Montage von Teilen minimiert.
Moderne Hybrid-Bearbeitungszentren sind mit drehbaren Arbeitstischen ausgestattet, die einen reibungslosen Übergang zwischen Fräs- und Drehvorgängen ermöglichen. Dadurch können komplexe Formen und Geometrien hergestellt werden, für die früher mehrere Spezialmaschinen erforderlich waren.
Die Integration von Fräs- und Drehfunktionen in einer einzigen Maschine ermöglicht die Optimierung des Produktionsraums und die Senkung der Kosten, die mit dem Kauf und Betrieb mehrerer Maschinen verbunden sind.
Intelligente Steuerungssysteme
Moderne CNC-Maschinen verwenden fortschrittliche Steuerungssysteme, die auf künstlicher Intelligenz und maschinellem Lernen basieren. Intelligente Algorithmen ermöglichen:
- Automatische Optimierung der Schneidparameter in Echtzeit.
- Vorausschauende Erkennung von Werkzeugverschleiß und potenziellen Ausfällen.
- Anpassung der Bearbeitungsstrategien an sich ändernde Bedingungen.
Die Analyse der riesigen Datenmengen, die während der Bearbeitung generiert werden, ermöglicht Produktivitäts- und Qualitätsverbesserungen. Bediener können sich auf strategische Aspekte des Prozesses konzentrieren, während Routineaufgaben von intelligenten Steuerungssystemen übernommen werden.
Fortschrittliche Werkzeugmaterialien
Die Entwicklungen in der Werkstofftechnologie haben eine neue Generation von Schneidwerkzeugen hervorgebracht, die die Effizienz und Haltbarkeit von CNC-Fräs- und Drehprozessen verbessern. Moderne Werkzeuge werden aus fortschrittlichen Materialien hergestellt, wie z. B.:
- Nanokomposit-Keramikbeschichtungen.
- Ultrafeinkörnige Karbide.
- Polykristalline Diamantwerkstoffe.
Die Verwendung dieser Materialien ermöglicht die Bearbeitung mit höheren Schnittgeschwindigkeiten und Vorschüben, während die Standzeit der Werkzeuge verlängert und die Oberflächenqualität der Werkstücke verbessert wird.
Interessante Tatsache: Die neueste Forschung zu Werkzeugmaterialien konzentriert sich auf die Entwicklung sogenannter „intelligenter Werkzeuge“, die ihren Verschleißzustand überwachen und Informationen an das Maschinensteuerungssystem übertragen. Dadurch ist es möglich, den Verschleiß automatisch auszugleichen oder das Werkzeug ohne Eingreifen des Bedieners auszutauschen.
Simulation und Prozessoptimierung
Moderne CNC-Fräs- und Drehtechnologien nutzen fortschrittliche Simulations- und Optimierungssysteme. CAD/CAM-Software der nächsten Generation ermöglicht digitale Zwillinge von Bearbeitungsprozessen, wodurch Folgendes möglich wird:
- Virtuelle Tests und Optimierung von Werkzeugwegen vor Produktionsbeginn.
- Identifizierung potenzieller Kollisionen und Bearbeitungsprobleme.
- Automatische Generierung von Bearbeitungsstrategien für komplexe Geometrien.
Simulationen verkürzen die Produktionsvorbereitungszeit und minimieren das Risiko von Fehlern und Materialverschwendung. Effektive Bedienerschulungen können in einer virtuellen Umgebung stattfinden, ohne die eigentliche Produktion zu stoppen.
Die Integration moderner Technologien in CNC-Fräs- und Drehprozesse führt zu Produktionssystemen von beispielloser Präzision und Effizienz. Diese Innovationen steigern die Wettbewerbsfähigkeit von Unternehmen und eröffnen gleichzeitig neue Möglichkeiten bei der Entwicklung und Herstellung fortschrittlicher Komponenten für verschiedene Branchen.
Vergleich der traditionellen Bearbeitung mit der computergesteuerten Bearbeitung
Die moderne Fertigungsindustrie steht vor der Wahl zwischen traditionellen Bearbeitungsmethoden und CNC-Technologien. Jede dieser Lösungen hat spezifische Merkmale, die ihre Verwendung je nach Art der Produktion und der erforderlichen Präzision bestimmen.
Präzision und Wiederholbarkeit der Ergebnisse
CNC-Systeme erreichen eine Präzision im Mikrometerbereich mit Toleranzen von ±0,005–0,013 mm. Diese Präzision ist auf die computergesteuerte Steuerung der Werkzeugbahn und die automatische Kompensation von Vibrationen und Verformungen zurückzuführen. Bei der herkömmlichen Bearbeitung hängt die Genauigkeit von den Fähigkeiten des Bedieners ab, was zu größeren Abweichungen zwischen den Produktionschargen führt.
Interessante Tatsache: Die neuesten CNC-Maschinen verwenden Systeme mit künstlicher Intelligenz, um Fehler in Echtzeit selbst zu korrigieren. Sie analysieren Daten von Schneidkraft- und Temperatursensoren, um die Bearbeitungsparameter fein abzustimmen.
Grad der Prozessautomatisierung
CNC-Technologien machen eine ständige Überwachung durch den Bediener überflüssig, und zwar durch:
- Automatischen Werkzeugwechsel.
- Selbstdiagnosesysteme.
- Integration mit MES (Manufacturing Execution Systems).
Bei herkömmlichen Verfahren erfordert jeder Arbeitsschritt eine manuelle Anpassung der Schneidparameter und eine Qualitätskontrolle. Das Fräsen einer komplexen Form auf einer konventionellen Fräsmaschine kann 10–15 manuelle Anpassungen erfordern, während eine CNC-Maschine denselben Arbeitsschritt in einem einzigen programmierten Zyklus ausführt.
Herstellungskostenstruktur
Die Investition in CNC-Maschinen ist zwei- bis dreimal höher als in konventionelle Ausrüstung, macht sich jedoch bei der Produktion von mehr als 50–100 Teilen bezahlt.
Kosten der herkömmlichen Bearbeitung:
- Hoher Anteil an Arbeitskosten (40-60 %).
- Häufigere Materialknappheit.
- Begrenzte Produktivität bei komplexen Geometrien.
Kosten der CNC-Bearbeitung:
- Dominanz der Abschreibungskosten (30-40 %).
- Geringerer Anteil an Handarbeit (10-15 %).
- Optimierung des Materialverbrauchs.
Bei der Massenproduktion amortisieren sich Investitionen in CNC-Maschinen durchschnittlich innerhalb von 12-18 Monaten.
Flexibilität und Designmöglichkeiten
Die Computersteuerung ermöglicht die Umsetzung von Projekten, die mit herkömmlichen Methoden nicht realisierbar wären, wie z. B.:
- Organische Geometrien, die der Knochenstruktur nachempfunden sind.
- Mikrobohrungen mit einem Durchmesser von nur 0,1 mm.
- Komplexe Freiformflächen.
Die Luft- und Raumfahrtindustrie nutzt diese Möglichkeiten zur Herstellung von Turbinenschaufeln mit variabler Geometrie, für die bei herkömmlicher Bearbeitung 3-4 Mal so viele Arbeitsschritte erforderlich wären.
Einschränkungen herkömmlicher Methoden:
- Maximale Schnittgeschwindigkeit: 150–200 m/min.
- Begrenzte Stabilität bei der Bearbeitung von Titanlegierungen.
- Fehlende präzise Steuerung der Schneidparameter.
Die Entwicklung der numerischen Steuerungstechnologie bedeutet nicht, dass die herkömmlichen Methoden vollständig ersetzt werden. Bei Nischenanwendungen, wie der Restaurierung antiker Maschinen oder der Herstellung einzigartiger Kunstwerke, spielt die manuelle Bearbeitung nach wie vor eine wichtige Rolle.
In den dominierenden Industriesektoren sind CNC-Systeme nach wie vor unersetzlich, insbesondere im Zusammenhang mit steigenden Qualitätsanforderungen und der Notwendigkeit, Kosten zu optimieren. Die Einführung intelligenter Algorithmen und die Integration in Produktionsmanagementsysteme verstärken ihren Vorteil gegenüber herkömmlichen Bearbeitungsmethoden weiter.
Innovative Lösungen in der Metall- und Kunststoffbearbeitung
Technologische Fortschritte in der CNC-Bearbeitung eröffnen neue Möglichkeiten in der Metall- und Kunststoffverarbeitung. Innovative Lösungen erweitern die Grenzen traditioneller Produktionsmethoden und verbessern die Präzision und Effizienz von Prozessen.
Hybride Fertigungstechnologien
Die Kombination aus 3D-Druck und CNC-Bearbeitung setzt neue Maßstäbe in der industriellen Fertigung. Bei diesem Verfahren wird die Ausgangsform eines Teils durch das additive Auftragen von Material erzeugt und anschließend einer präzisen Bearbeitung unterzogen. Dieser Ansatz ermöglicht die Herstellung von Teilen mit komplexen Innengeometrien, die mit herkömmlichen Methoden nicht zugänglich sind.
Anwendungsbeispiele:
- Herstellung von Leichtbau-Gitterstrukturen für die Luft- und Raumfahrtindustrie.
- Herstellung medizinischer Implantate mit poröser Oberfläche zur besseren Integration in das Knochengewebe.
- Erstellung von Kühlsystemen mit Mikrokanälen in Schneidwerkzeugen.
Interessante Tatsache: Einige hybride Fertigungssysteme verwenden kollaborative Roboter (Cobots), um Teile automatisch zwischen einem 3D-Drucker und einer CNC-Maschine zu transportieren und so vollautomatische Produktionslinien zu schaffen.
Fortschrittliche technische Werkstoffe
Durch Entwicklungen in der Materialwissenschaft werden neue Generationen von Rohstoffen in die CNC-Bearbeitung eingeführt. In der Energieindustrie werden zunehmend Nickel- und Kobaltlegierungen eingesetzt, die Temperaturen von bis zu 1.200 °C standhalten. Im Kunststoffsektor erfreuen sich kohlenstofffaserverstärkte thermoplastische Verbundwerkstoffe (CFRP), die geringes Gewicht mit hoher mechanischer Festigkeit verbinden, zunehmender Beliebtheit.
Wichtige Materialinnovationen:
- Mit Nanofasern verstärkte Strukturkeramiken für Anwendungen in extremen Umgebungen.
- Biopolymere mit kontrollierten Abbauzeiten für temporäre Implantate.
- Formgedächtnislegierungen für mechatronische Systeme.
Intelligente Prozessüberwachungssysteme
Die Implementierung der Industrie 4.0-Technologie in der CNC-Bearbeitung umfasst den Einsatz von digitalen Zwillingen (Digital Twins) zur Prozesssimulation und -optimierung. Diese Systeme analysieren Echtzeitdaten von Vibrations-, Temperatur- und Schnittkraftsensoren und passen die Bearbeitungsparameter automatisch an.
Funktionen moderner Überwachungssysteme:
- Vorhersage des Werkzeugverschleißes mit einer Genauigkeit von bis zu 98 %.
- Automatischer Ausgleich thermischer Verformungen.
- Erkennung von Materialmikroschäden auf der Grundlage der Analyse von Schneidgeräuschen.
Innovationen in der Laserbearbeitung
CNC-Lasersysteme erreichen dank der Ultrakurzpuls-Femtosekunden-Technologie ein neues Präzisionsniveau. Sie ermöglichen die Bearbeitung von Materialien mit einer Dicke von mehreren Mikrometern ohne thermische Auswirkungen auf die umliegenden Bereiche.
Moderne Faserlaser mit bis zu 20 kW können Stahlbleche bis zu 50 mm Dicke mit einer Geschwindigkeit von 3 m/min schneiden.
CNC-Laserbearbeitungsanwendungen:
- Mikroperforation von medizinischen Gefäßstents.
- Gravur funktionaler Nanostrukturen auf Werkzeugoberflächen.
- Schneiden von Faserverbundwerkstoffen ohne Kantenausfransen.
Moderne Technologien in der Metall- und Kunststoffverarbeitung revolutionieren die Fertigungsindustrie. Die Integration innovativer Materialien, digitaler Werkzeuge und neuer Verfahren ermöglicht die Konstruktion und Produktion von Teilen mit beispielloser Präzision und Funktionalität. Fortschritte in diesen Bereichen setzen neue Maßstäbe in der Fertigungseffizienz und -qualität.
Zusammenfassung
Die Vielfalt der CNC-Bearbeitungsverfahren spiegelt die dynamische Entwicklung der Fertigungstechnologien wider. Von grundlegenden Schneidtechniken über fortschrittliche Verfahren mit Laserstrahlen und elektrischer Entladung bis hin zu innovativen Hybridlösungen findet jedes Verfahren in bestimmten Industriebereichen Anwendung.
Die Klassifizierung von CNC-Prozessen nach der Anzahl der Bearbeitungsachsen zeigt die technologische Entwicklung von einfachen Zweiachssystemen bis hin zu fortschrittlichen Mehrachsen-Zentren. Durch diese Vielzahl an Möglichkeiten können Bearbeitungsmethoden an spezifische Produktionsanforderungen in verschiedenen Industriezweigen angepasst werden.
Ein Vergleich der herkömmlichen Bearbeitung mit der computergesteuerten Bearbeitung zeigt die Überlegenheit von CNC-Systemen in Bezug auf Präzision, Wiederholbarkeit und Produktionseffizienz. Moderne Technologien wie Hybridsysteme und intelligente Überwachungslösungen eröffnen neue Perspektiven bei der Entwicklung und Herstellung fortschrittlicher Komponenten.
Der bewusste Einsatz verschiedener CNC-Bearbeitungsmethoden ist der Schlüssel, um in der modernen Industrie wettbewerbsfähig zu bleiben. Sie ermöglicht die Herstellung von Komponenten mit hoher Komplexität und Qualität, die immer anspruchsvollere technologische Standards erfüllen.
Quellen
- https://en.wikipedia.org/wiki/CNC_plunge_milling
- https://en.wikipedia.org/wiki/History_of_numerical_control
- https://en.wikipedia.org/wiki/Milling_(Bearbeitung)
- https://en.wikipedia.org/wiki/Numerical_control
- https://en.wikipedia.org/wiki/Okuma_Corporation
- https://en.wikipedia.org/wiki/Multiaxis_machining
- https://en.wikipedia.org/wiki/NCSIMULhttps://en.wikipedia.org/wiki/Machining
- https://www.mdpi.com/2076-3417/10/8/2702
- https://www.mdpi.com/2075-1702/13/1/65
- https://www.mdpi.com/2673-4591/63/1/20
- https://www.mdpi.com/1996-1944/14/11/2913
