Die Drahterosion (WEDM) ist eine hochentwickelte Bearbeitungstechnologie, die das präzise Schneiden elektrisch leitender Materialien mithilfe einer elektrischen Entladung ermöglicht. Mit dieser Methode können komplexe Designs realisiert und Komponenten mit einer sehr hohen Härte bearbeitet werden, wobei eine hohe Maßgenauigkeit beibehalten wird.

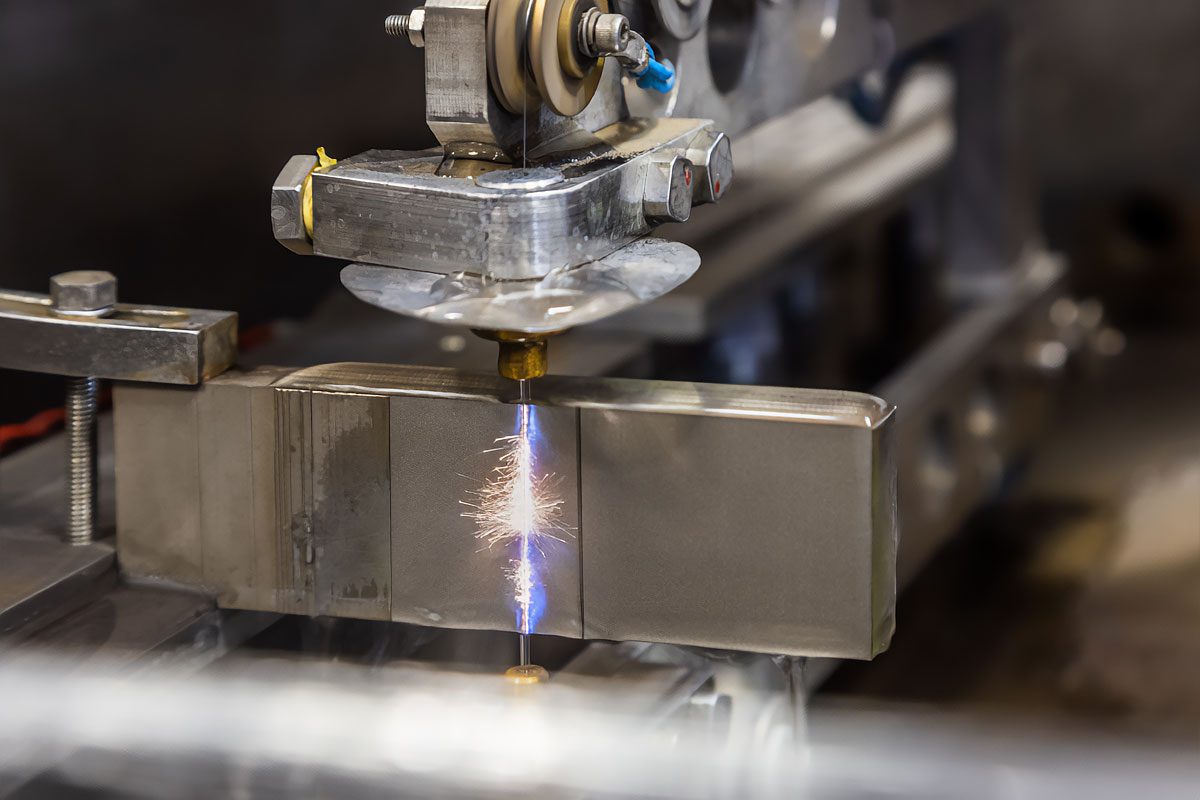

Beim WEDM-Verfahren wird ein dünner Metalldraht durch das Werkstück geführt, das sich in der Regel in einem Tank mit dielektrischer Flüssigkeit, meist deionisiertem Wasser, befindet. Der Draht fungiert als Elektrode und kommt während der Bearbeitung nicht in direkten Kontakt mit dem Material. Wenn die Spannung zwischen den Elektroden ansteigt, nimmt die Intensität des elektrischen Feldes zu, was zu einem Durchbruch des Dielektrikums und zur Bildung eines Lichtbogens führt. Die Energie dieses Lichtbogens trägt Material von der Arbeitsfläche ab.
Die WEDM-Technologie ermöglicht die effektive Bearbeitung sowohl sehr harter als auch empfindlicher Materialien, die für herkömmliche Schneidverfahren nicht geeignet sind. Sie ermöglicht die präzise Bearbeitung von Werkzeugstählen mit einer Härte von bis zu 64 HRC. Diese Lösung eignet sich besonders für die Erstellung komplexer Formen und Konturen, die mit anderen Methoden nur schwer oder gar nicht herzustellen wären. Da bei der Bearbeitung keine mechanische Einwirkung stattfindet, werden Verformungen und Beschädigungen der Materialoberfläche vermieden.
Präzision und Genauigkeit von WEDM bei der Herstellung komplexer Komponenten
Drahterodieren ist ein modernes Bearbeitungsverfahren, das eine hohe Präzision bei der Herstellung komplexer Komponenten ermöglicht. Die Technologie ermöglicht eine Genauigkeit von ±0,001 mm, in manchen Fällen sogar von ±0,0001 mm. Diese hohe Präzision macht das Drahterodieren in Branchen, die höchste Qualität und präzise Wiederholbarkeit erfordern, unersetzlich.
Beim Drahterodieren wird ein dünner Draht als Elektrode verwendet, der sich entlang einer programmierten Bahn bewegt und durch eine Reihe von elektrischen Entladungen Material entfernt. Da kein direkter Kontakt zwischen Werkzeug und Werkstück besteht, besteht keine Gefahr einer mechanischen Verformung, was für die Herstellung empfindlicher Komponenten von entscheidender Bedeutung ist.
Erstellung komplexer Geometrien
Mit dem Drahterodieren lassen sich komplexe Formen herstellen, die mit herkömmlichen Bearbeitungsmethoden nur schwer zu erreichen sind. Die Technologie ermöglicht das präzise Schneiden scharfer Innenecken, dünner Wände und kleiner Details.
Zu den Anwendungen des Drahterodierens gehören:
- Zahnradprofile mit nicht standardmäßigen Formen, einschließlich Innenzahnräder,
- Elemente mit einem schraubenförmigen Profil, wie Schneidwerkzeuge mit Spiralnuten,
- Elemente mit mehrachsigen Konturen und gekrümmten Oberflächen,
- Mikroelemente, die präzise geformte Details erfordern.
Durch die Integration in CNC-Systeme können mit Drahterodieren Schneidpfade präzise programmiert werden, sodass komplexe Projekte gemäß den Spezifikationen realisiert werden können. Die Prozessautomatisierung erhöht die Effizienz, reduziert das Fehlerrisiko und gewährleistet eine hohe Produktionsqualität.
Interessante Tatsache: Beim Drahterodieren können Drähte mit einem Durchmesser von nur 0,02 mm verwendet werden, wodurch Mikrostrukturen und sehr feine Details erzeugt werden können, die mit anderen Bearbeitungsmethoden nicht möglich sind.
Prozesswiederholbarkeit und -stabilität
WEDM zeichnet sich durch eine außergewöhnliche Prozesswiederholbarkeit aus. EDM-Maschinen erreichen eine Genauigkeit von ±0,002 mm, was auf die präzise Steuerung der Draht-Servoantriebe und Stromversorgungen zurückzuführen ist, die die elektrischen Entladungen regulieren.
Die Prozessstabilität ist in der Serienproduktion von entscheidender Bedeutung, da jedes Bauteil identische Qualitätsanforderungen erfüllen muss. Dank dieser Wiederholbarkeit wird die Drahterosion in der Luft- und Raumfahrt, der Medizintechnik und der Elektronikindustrie eingesetzt.
Die Genauigkeit des Prozesses hängt von vielen Faktoren ab, die optimiert werden können, um die besten Ergebnisse zu erzielen. Die wichtigsten Parameter, die die Bearbeitungspräzision beeinflussen, sind Impulsstrom, Impulsbreite und Impulsabstand. Die entsprechende Anpassung dieser Werte ermöglicht einen stabilen und effizienten Erodierprozess.
Die regelmäßige Wartung von WEDM-Maschinen, einschließlich der Kalibrierung der Steuerungssysteme, trägt zur Aufrechterhaltung einer hohen Genauigkeit bei. Durch die Reinigung der Oberflächen von Führungen und Schrauben wird verhindert, dass Ablagerungen und Fremdkörper die Bearbeitungsgenauigkeit beeinträchtigen.
Oberflächenqualität und Eliminierung der Sekundärbearbeitung
Drahterodieren erzeugt eine außergewöhnlich glatte Oberfläche, die oft besser ist als bei herkömmlichen Bearbeitungsmethoden. Die Oberflächenrauheit kann einen Wert von Ra 0,2 Mikrometer oder weniger erreichen, wodurch zusätzliche Nachbearbeitungen entfallen.
Eine hohe Oberflächenqualität ist besonders wichtig bei Komponenten, die zusammenwirken, da eine präzise Passung die Funktionalität des gesamten Mechanismus beeinflusst. Glatte Oberflächen reduzieren die Reibung, was sich in einer längeren Lebensdauer und einer besseren Arbeitseffizienz niederschlägt.
Beim Erodieren entsteht nur eine minimale Wärmemenge, wodurch das Risiko einer thermischen Beschädigung der Werkstücke verringert wird. Dies ist besonders vorteilhaft bei wärmeempfindlichen Materialien, bei denen herkömmliche Bearbeitungsmethoden zu strukturellen Veränderungen und einer Verschlechterung der mechanischen Eigenschaften führen können.
Durch den Wegfall der Nachbearbeitung werden Zeit und Produktionskosten gespart. Bauteile, die mit Drahterodieren hergestellt werden, müssen oft nicht geschliffen oder poliert werden, was die Auftragsbearbeitungszeiten verkürzt und die Effizienz der Produktionsprozesse erhöht.
Tipp: Bei der Konstruktion von Teilen für die WEDM-Bearbeitung muss der minimale Innenradius berücksichtigt werden, der vom Durchmesser des verwendeten Drahtes abhängt. Standarddrähte haben einen Durchmesser von 0,1 bis 0,3 mm, was Innenradien von 0,05 bis 0,15 mm ermöglicht.
Anwendung der Drahterosion in der Medizin- und Dentalindustrie
Die Medizin- und Dentalindustrie benötigt präzise und zuverlässige Komponenten, die strenge Sicherheits- und Funktionalitätsstandards erfüllen müssen. Die Drahterodiertechnik (WEDM) ist eine Schlüsseltechnologie bei der Herstellung fortschrittlicher medizinischer Geräte, da sie die Möglichkeit bietet, komplexe Komponenten aus biokompatiblen Materialien herzustellen.
Die Drahterodiertechnik ermöglicht Toleranzen im Bereich weniger Mikrometer, was für die Herstellung von Teilen, die eine perfekte Passform oder sehr präzise Schnitte erfordern, unerlässlich ist. Dieses Verfahren eignet sich besonders für die Bearbeitung von Materialien, die üblicherweise in medizinischen Geräten verwendet werden, wie Titan oder Edelstahl.
Die durch Drahterodieren erzielte glatte Oberflächenbeschaffenheit ist für Implantate wichtig, da sie das Infektionsrisiko verringert und eine bessere Integration in den Körper fördert. Die Möglichkeit, mikroskopisch kleine Komponenten herzustellen, ermöglicht Innovationen in der minimalinvasiven Chirurgie und der modernen Diagnostik.
Chirurgische Instrumente und Implantatkomponenten
Die Drahterosion wird häufig bei der Herstellung von Präzisionsinstrumenten für chirurgische Eingriffe wie Scheren, Zangen und Klemmen eingesetzt. Diese Instrumente erfordern perfekt geschnittene Komponenten, um eine hohe Effizienz während der Operation zu gewährleisten. Die Drahterosion ermöglicht die Herstellung der scharfen, präzisen Kanten, die für solche Instrumente erforderlich sind.
Die Präzision des Drahterodierverfahrens garantiert, dass die Klingen von chirurgischen Scheren saubere, präzise Schnitte ausführen. Dies ist bei komplexen Operationen von großer Bedeutung, da die Genauigkeit der Werkzeuge den Erfolg des Eingriffs und die Sicherheit des Patienten beeinflusst.
Bei der Herstellung orthopädischer Implantate, wie Hüft-, Knie- oder Schultergelenkprothesen, ermöglicht die Drahterosion die Fertigung detaillierter, individueller Komponenten, die auf die Anatomie des Patienten zugeschnitten sind. Die Technologie ermöglicht die Herstellung von Elementen mit komplexen Formen, inneren Hohlräumen und scharfen Kanten, die mit anderen Methoden nur schwer zu erreichen sind.
Drahterodieren wird auch bei der Herstellung kleiner Komponenten wie Haken, Klammern und Einführungs- und Verteilungswerkzeugen eingesetzt, die in der modernen Chirurgie verwendet werden. Die Fähigkeit, harte und spezielle Materialien ohne Verformung präzise zu bearbeiten, macht Drahterodieren ideal für empfindliche medizinische Komponenten.
Interessante Tatsache: Drahterodieren ist eine der wenigen Bearbeitungsmethoden, die das präzise Schneiden von Nitinol ermöglicht, einer Nickel-Titan-Formgedächtnislegierung, die häufig bei der Herstellung von Gefäßstents und Implantaten verwendet wird.
Anwendungen in der Zahnmedizin und Mikrofluidik
In der Zahnmedizin spielt die Drahterosion eine wichtige Rolle bei der Herstellung von Zahnimplantaten, die für eine perfekte Passform und sichere Integration in den Knochen Präzision erfordern. Mit der Drahterosion lassen sich Implantate mit präzisen Gewinden, Rillen und Details herstellen, die Funktionalität und Komfort gewährleisten.
Zahnimplantate profitieren von den Möglichkeiten der Drahterosion, da sie für eine perfekte Einbettung Miniaturkomponenten und sehr dünne Schneidwerkzeuge erfordern. Die Präzision des Verfahrens ermöglicht die Herstellung komplexer Formen, die für die Haltbarkeit der Implantate erforderlich sind.
In der Optometrie wird WEDM zur Herstellung von Komponenten für fortschrittliche Diagnose- und Therapiegeräte eingesetzt. Die Fähigkeit, mikroskopische Komponenten präzise zu bearbeiten, ist für die Entwicklung moderner Technologien in der Augenheilkunde von großer Bedeutung.
In der medizinischen Diagnostik werden in der Mikrofluidik Komponenten verwendet, die durch Drahterosion hergestellt werden. Systeme wie Lab-on-a-Chip erfordern präzise Kanäle und Strukturen, die mit herkömmlichen Methoden nicht erreicht werden können. WEDM gewährleistet die für die Wirksamkeit dieser Geräte erforderliche Mikrometergenauigkeit.
Zu den WEDM-Anwendungen in der Zahnmedizin und Mikrofluidik gehören:
- Zahnimplantate mit präzisen Gewinden und Oberflächen,
- Werkzeuge für zahnärztliche Eingriffe,
- Mikrokanäle in Diagnosesystemen,
- Komponenten für Geräte zur Medikamentenverabreichung,
- Elemente von Mikropumpen und medizinische Ventile.
Tipp: Bei der Entwicklung medizinischer Komponenten für die WEDM-Produktion müssen die Biokompatibilität des Materials und die Korrosionsbeständigkeit unter biologischen Bedingungen berücksichtigt werden, was für die langfristige Funktion des Implantats von entscheidender Bedeutung ist.
Innovatives Design von medizinischen Geräten
Die Drahterosion unterstützt die Entwicklung moderner medizinischer Geräte und ermöglicht die Herstellung von Komponenten, die bisher nicht herstellbar waren. Die Technologie ermöglicht eine Miniaturisierung, die eine wichtige Entwicklungsrichtung in der modernen Medizin darstellt.
Die Möglichkeit, mikroskopisch kleine Komponenten mit hoher Präzision herzustellen, macht WEDM unverzichtbar für die Herstellung fortschrittlicher Diagnosegeräte, wie Mikrosensoren zur Überwachung physiologischer Parameter oder Miniaturwerkzeuge für minimalinvasive Verfahren.
Der Draht trägt nur die erforderliche Materialmenge ab, wodurch Abfall begrenzt und Produktionskosten gesenkt werden, während die Qualität erhalten bleibt.
Bei der Herstellung fortschrittlicher Prothesen ermöglicht WEDM die Herstellung leichter, haltbarer Komponenten mit komplexen Formen, die natürlichen Körperteilen besser nachempfunden sind. Die präzise Bearbeitung von Titan und anderen biokompatiblen Legierungen ermöglicht die Entwicklung funktionaler und komfortabler Prothesen.
Die WEDM-Technologie wird auch bei der Herstellung fortschrittlicher Spritzen und Medikamentenverabreichungssysteme eingesetzt. Die Genauigkeit der Bearbeitung gewährleistet die Kontrolle über die Abmessungen, was für eine präzise Dosierung und sichere Anwendung wichtig ist.
Die Drahterosion unterstützt auch die Entwicklung der personalisierten Medizin, indem sie die Herstellung von Implantaten und Werkzeugen ermöglicht, die auf die individuellen Bedürfnisse der Patienten zugeschnitten sind. Die Personalisierung medizinischer Komponenten verbessert die Behandlungsergebnisse und den Komfort und stellt eine wichtige Entwicklungsrichtung für die moderne Gesundheitsversorgung dar.
Wirtschaftliche Vorteile der Drahterosion in der Serienproduktion
Das Drahterodieren (WEDM) stellt für Fertigungsunternehmen eine erhebliche Anfangsinvestition dar, bietet jedoch langfristig viele wirtschaftliche Vorteile, insbesondere bei der Massenproduktion. Eine Analyse der Gesamtbetriebskosten einer WEDM-Maschine zeigt, dass diese Technologie erhebliche finanzielle Einsparungen bringen kann, während gleichzeitig die Produktivität und Qualität der hergestellten Komponenten erhöht wird.
Untersuchungen aus dem Jahr 2025 zeigen, dass die mit dem Drahtverbrauch verbundenen Betriebskosten den größten Kostenfaktor im Erodierprozess darstellen. Moderne WEDM-Maschinen, die mit fortschrittlichen Technologien zur Reduzierung des Drahtverbrauchs ausgestattet sind, können den Drahtverbrauch um bis zu 50 % senken, was zu erheblichen jährlichen Einsparungen führt.
Optimierung von Verbrauchsmaterialien
Einer der wichtigsten Faktoren, der die Kosteneffizienz des Drahterodierens beeinflusst, ist der Drahtverbrauch, der einen erheblichen Teil der Betriebskosten ausmacht. Moderne WEDM-Maschinen bieten umfangreiche Funktionen zur Steuerung des Drahtabwickelns, die eine deutliche Reduzierung des Drahtverbrauchs ermöglichen, ohne die Schnittqualität oder die Oberflächengüte zu beeinträchtigen.
Unternehmen berichten von Einsparungen von 30–50 % nach der Einführung moderner WEDM-Systeme. Bei einem einschichtig arbeitenden Betrieb können die jährlichen Einsparungen zwischen 32.000 und 40.000 PLN pro Maschine liegen. Bei einem Mehrschichtbetrieb können diese Beträge sogar noch höher ausfallen.
Bei einem Standardverbrauch von ca. 1,16 kg Draht pro Stunde in älteren Maschinen verbraucht ein Unternehmen, das 2.000 Stunden pro Jahr arbeitet, ca. 2.320 kg Draht. Bei einem Durchschnittspreis von Messingdraht von ca. 25 Euro pro Kilogramm belaufen sich die jährlichen Kosten auf 54.000 Euro. Moderne Maschinen, die nur halb so viel Draht verbrauchen, sparen rund 28.000 Euro pro Jahr.
Neben dem Draht spart Drahterosion auch Geld durch die längere Lebensdauer der Maschinen und die Reduzierung von Ausfallzeiten. Automatische Drahteinfädelungssysteme verkürzen die Zeit, die benötigt wird, um den Prozess nach einem Drahtbruch wieder aufzunehmen, was die Produktionseffizienz erhöht.
Tipp: Achten Sie bei der Auswahl einer WEDM-Maschine auf die vom Hersteller angegebene Drahtverbrauchsrate, da Unterschiede zwischen den Modellen die Betriebskosten langfristig erheblich beeinflussen können.
Reduzierung der Nachbearbeitungskosten
Drahterodieren bietet erhebliche wirtschaftliche Vorteile, da es die Notwendigkeit von Nacharbeiten eliminiert oder reduziert. Herkömmliche Verfahren erfordern oft zusätzliche Arbeitsschritte wie Schleifen, Polieren oder Entgraten, die die Produktionskosten erhöhen.
Drahterodieren ermöglicht eine außergewöhnlich glatte Oberfläche, sodass in vielen Fällen keine weitere Nachbearbeitung erforderlich ist. Die beim Drahterodieren erzielte Oberflächenrauheit kann Ra 0,2 Mikrometer oder weniger betragen, was den Effekten des Schleifens entspricht.
Der Wegfall der Sekundärbearbeitung führt zu:
- kürzeren Produktionszeiten,
- einer Senkung der Arbeitskosten,
- einer Verringerung des Einsatzes von Endbearbeitungswerkzeugen,
- einem geringeren Fehlerrisiko bei Endbearbeitungsvorgängen,
- einer Steigerung der Produktionskapazität.
Unternehmen geben an, dass die Konsolidierung mehrerer Phasen in einem einzigen Drahterodierprozess die Gesamtkosten für die Herstellung komplexer Komponenten um bis zu 50 % senken kann. Bei Teilen, die eine hochwertige Oberflächenbearbeitung erfordern, können die Einsparungen sogar noch größer sein.
Interessante Tatsache: Einige Unternehmen berichten, dass Drahterodierteile, die früher mehrere Stunden manuelles Polieren erforderten, nun mit einer fertigen Oberfläche die Maschine verlassen, wodurch eine zusätzliche Bearbeitung vollständig entfällt.
Steigerung der Effizienz der Serienproduktion
Die Drahterodiertechnik erhöht die Effizienz der Serienproduktion erheblich, indem sie den Prozess automatisiert und die Eingriffe des Bedieners minimiert. Moderne Drahterodiermaschinen arbeiten viele Stunden lang unbeaufsichtigt und sorgen so für eine optimale Nutzung der Zeit.
Fortschrittliche numerische Steuerungssysteme ermöglichen eine präzise Programmierung der Schneidpfade und gewährleisten die Konsistenz und Wiederholbarkeit der Komponenten. Dies ist in der Serienproduktion von entscheidender Bedeutung, da alle Komponenten den gleichen hohen Qualitätsstandards entsprechen müssen.
Mit Drahterodieren können mehrere Teile gleichzeitig bearbeitet werden, was die Produktivität erheblich steigert. Durch die Konstruktion der Spannvorrichtungen und die Optimierung der Bearbeitungsprogramme können mehr Werkstücke in einem Zyklus hergestellt werden.
Zu den wirtschaftlichen Vorteilen der Drahterosion in der Serienfertigung gehören
- Senkung der Arbeitskosten durch Automatisierung
- Minimierung des Materialabfalls
- Erhöhung des Durchsatzes
- Verbesserung der Qualität und Reproduzierbarkeit
- Reduzierung der Energiekosten und der Umweltbelastung.
Moderne WEDM-Maschinen verfügen über automatische Funktionen zur Parameteranpassung in Echtzeit. Die adaptiven Systeme passen die Impulsenergie, die Impulsbreite und den Impulsabstand je nach Bearbeitungsbedingungen an, wodurch höchste Qualität und Effizienz gewährleistet werden.
Das Drahterodieren ermöglicht auch erhebliche Energieeinsparungen im Vergleich zu herkömmlichen Methoden. WEDM-Maschinen verbrauchen weniger Energie als herkömmliche Bearbeitungszentren, was die Betriebskosten senkt und die Umweltbelastung reduziert.
Drahterodieren als Alternative zu herkömmlichen Metallbearbeitungsmethoden
Die Drahterosion (WEDM) ist eine fortschrittliche Alternative zu herkömmlichen Metallbearbeitungsmethoden und bietet technologische Lösungen, die in klassischen Verfahren nicht verfügbar sind. Im Gegensatz zum Fräsen oder Drehen werden beim Drahterodieren elektrische Entladungen verwendet, um Material abzutragen, wodurch der Kontakt zwischen Werkzeug und Werkstück vermieden wird. Dieser Unterschied führt zu zahlreichen Vorteilen, die das Drahterodieren zur bevorzugten Lösung in zahlreichen industriellen Anwendungen machen.
Der WEDM-Prozess basiert auf präzise gesteuerten elektrischen Entladungen zwischen einem Draht und dem in einer dielektrischen Flüssigkeit eingetauchten Werkstück. Der Draht, der in der Regel aus Messing oder Kupferlegierungen besteht, bewegt sich entlang einer programmierten Bahn und trägt durch elektrische Erosion Material ab. Dieses Verfahren ermöglicht eine außergewöhnliche Maß- und Formgenauigkeit, die mit herkömmlichen Techniken nicht erreicht werden kann.
Vorteile gegenüber herkömmlichen Verfahren
Die Drahterodiertechnik bietet gegenüber herkömmlichen Verfahren erhebliche Vorteile, insbesondere bei der Bearbeitung von Materialien mit hoher Härte. Während herkömmliche Verfahren bei der Bearbeitung von gehärtetem Stahl oder Hartmetallen auf Schwierigkeiten stoßen, kann WEDM diese problemlos bewältigen. Die Härte des Materials hat keinen Einfluss auf die Effizienz des EDM-Prozesses, was ein wesentlicher Vorteil gegenüber klassischen Verfahren ist.
Das Drahterodieren ermöglicht die Herstellung komplexer Innenformen, die mit herkömmlichen Werkzeugen nur schwer zu realisieren sind. Scharfe Innenecken, kleine Radien oder schmale Schlitze lassen sich mit der WEDM-Methode leicht herstellen, während traditionelle Verfahren aufgrund der Werkzeuggeometrie an ihre Grenzen stoßen.
Beim Drahterodieren treten die bei herkömmlichen Verfahren auftretenden Schnittkräfte nicht auf. Da das Werkzeug nicht mit dem Material in Kontakt kommt, entstehen keine mechanischen Spannungen, die zu Verformungen führen können. Dies ist besonders wichtig bei der Bearbeitung dünnwandiger oder empfindlicher Komponenten.
Das Drahterodieren ermöglicht auch die präzise Bearbeitung wärmebehandelter Materialien, ohne dass die Gefahr besteht, dass sich ihre mechanischen Eigenschaften verändern. Bei herkömmlichen Verfahren erfordert die Bearbeitung gehärteter Materialien oft spezielle, teure Werkzeuge.
Interessante Tatsache: Beim Drahterodieren können Toleranzen von ±0,001 mm erreicht werden, was in etwa der Dicke eines menschlichen Haares (ca. 0,05–0,07 mm) entspricht. Diese Präzision ist mit den meisten herkömmlichen Bearbeitungsmethoden praktisch nicht zu erreichen.
Effizienz und Vielseitigkeit
Das Drahterodieren ist in Bezug auf die bearbeitbaren Materialien sehr vielseitig. Die einzige Voraussetzung ist die elektrische Leitfähigkeit, die die Bearbeitung einer Vielzahl von Metallen und Legierungen ermöglicht, von Aluminium bis hin zu Nickel-Superlegierungen. Herkömmliche Verfahren stoßen bei der Bearbeitung exotischer Materialien oft an ihre Grenzen, aber WEDM kann diese ebenso effektiv bearbeiten.
Das WEDM-Verfahren ist sehr effektiv für tiefe Schnitte und die Herstellung von Hohlräumen. Beim herkömmlichen Fräsen müssen lange Werkzeuge mit einem hohen Länge-zu-Durchmesser-Verhältnis verwendet werden, was zu Vibrationen führt und die Qualität beeinträchtigt. Beim Drahterodieren treten solche Probleme nicht auf und es können Löcher mit einem Länge-zu-Durchmesser-Verhältnis von bis zu 100:1 hergestellt werden.
Das Drahterodieren ermöglicht auch die Herstellung komplexer Formen in einer einzigen Aufspannung, wodurch mehrere Aufspannungen und Werkzeugwechsel entfallen. Dies führt zu kürzeren Produktionszeiten und einem geringeren Risiko von Positionierungsfehlern. Herkömmliche Verfahren erfordern mehrere Arbeitsgänge, was Zeit und Kosten erhöht.
Der WEDM-Prozess zeichnet sich durch eine minimale Gratbildung aus, die bei herkömmlichen Verfahren häufig auftritt. Die sauberen Schnitte, die mit Drahterodieren erzielt werden, machen Entgraten und andere Nachbearbeitungen oft überflüssig, was die Qualität verbessert und die Produktionszeit verkürzt.
Tipp: Bei der Konstruktion von WEDM-Teilen sollte die Möglichkeit in Betracht gezogen werden, mehrere Komponenten in einer zu integrieren, was die Montage vereinfacht und die Anzahl der Fehlerquellen reduziert.
Spezialisierte und ungewöhnliche Anwendungen
Drahterodieren wird in Spezialbereichen eingesetzt, in denen herkömmliche Verfahren an ihre Grenzen stoßen. Ein Beispiel ist die Herstellung von Spritzgussformen mit komplexen Geometrien. Drahterodieren ermöglicht die Herstellung präziser Kühlkanäle, komplexer Trennflächen und kleiner Teile, die mit herkömmlichen Verfahren nur schwer herzustellen sind.
In der Luft- und Raumfahrtindustrie werden mit Drahterodieren Turbinen- und Triebwerkskomponenten hergestellt, die höchsten Qualitätsstandards entsprechen müssen. Die Möglichkeit, hochtemperaturbeständige Superlegierungen präzise zu bearbeiten, macht diese Technologie in dieser Branche unverzichtbar.
Drahterodieren ist von entscheidender Bedeutung bei der Herstellung von Stanz- und Prägewerkzeugen, bei denen hohe Präzision und Langlebigkeit erforderlich sind. Es ermöglicht die Herstellung komplexer Stanzwerkzeuge und Formen aus harten Materialien und garantiert eine lange Lebensdauer und Wiederholbarkeit.
In der Elektronikindustrie wird WEDM zur Herstellung von Präzisionskomponenten wie Steckverbindern, Gehäusen und integrierten Schaltkreisen eingesetzt. Die Fähigkeit, mikroskopisch kleine Details mit hoher Genauigkeit zu erzeugen, macht das Drahterodieren ideal für diese auf Miniaturisierung ausgerichtete Branche.
Drahterodieren wird auch bei der Herstellung von maßgeschneiderten Komponenten eingesetzt, wie z. B.
- Komponenten mit komplexer Geometrie für mechanische Uhren
- Präzisionsteile für optische und Lasersysteme
- Mikrokomponenten für mikroelektromechanische Systeme (MEMS)
- Spezialisierte chirurgische Instrumente mit komplexen Formen
- Prototypenteile für die wissenschaftliche Forschung.
Drahterodieren ist die ideale Alternative zu herkömmlichen Verfahren für Projekte, die höchste Präzision, komplexe Formen und schwierige Materialien erfordern. Obwohl das Verfahren langsamer und teurer ist als einige herkömmliche Verfahren, ist es aufgrund seiner einzigartigen Fähigkeiten in vielen Branchen unverzichtbar.
Drahterodieren im Modell- und Prototypenbau in Forschung und Entwicklung
Forschung und Entwicklung (F&E) erfordern Werkzeuge, mit denen sich Konzepte schnell und präzise in reale Modelle umsetzen lassen. Das Drahterodieren (WEDM) spielt in diesem Bereich eine wichtige Rolle, da es eine hohe Genauigkeit und Flexibilität bei der Erstellung von Prototypen mit komplexen Formen gewährleistet. Diese Technologie ermöglicht eine schnellere Entwicklung und Prüfung neuer Produkte, was in innovativen Branchen von entscheidender Bedeutung ist.
Schnelle Prototypenfertigung und Designiteration
Das Drahterodieren ermöglicht die schnelle Herstellung von Modellen, die die Details aus der technischen Dokumentation originalgetreu wiedergeben. Durch dieses Verfahren entfällt die zeitaufwändige Werkzeugvorbereitung, wodurch sich die Projektumsetzung erheblich verkürzt. Das Drahterodieren ermöglicht auch schnelle Designänderungen, was bei iterativen Tests wichtig ist.
Drahterodierte Prototypen zeichnen sich durch hohe Präzision aus und ermöglichen zuverlässige Funktionstests. Durch die präzise Reproduktion des Designs kann beurteilt werden, ob das Element den technischen Anforderungen entspricht, und bei Bedarf können schnelle Korrekturen vorgenommen werden.
Interessante Tatsache: Mit WEDM können Prototypen mit Toleranzen von ±0,001 mm erstellt werden, wodurch sie fast identisch mit den Produktionsversionen sind. Diese Präzision minimiert das Risiko von Problemen beim Übergang zur Serienproduktion.
Materialvielfalt und geometrische Komplexität
Mit Drahterodieren kann eine Vielzahl elektrisch leitender Materialien bearbeitet werden, wie z. B. Edelstahl, Titan und Nickel-Superlegierungen. Diese Vielseitigkeit ist besonders wichtig in der Forschung und Entwicklung, wo oft verschiedene Materialien verglichen werden, um die beste Lösung für ein Projekt zu finden.
Die WEDM-Technologie ermöglicht auch die Herstellung komplexer Formen, die mit herkömmlichen Methoden nur schwer herzustellen wären. Gekrümmte Oberflächen, scharfe Ecken oder innere Hohlräume können präzise geschnitten werden, ohne dass zusätzliche Werkzeuge erforderlich sind.
Beispiele für WEDM-Anwendungen im Prototypenbau:
- Herstellung von Bauteilen mit mehrachsigen Konturen
- Erstellung von Mikrostrukturen für Technologietests
- Bearbeitung von Komponenten mit variablen Wandstärken
- Prototypen von Formen für Guss- oder Spritzgussverfahren
Tipp: Bei der Gestaltung von Prototypen sollte ein modularer Aufbau in Betracht gezogen werden, der Änderungen und Tests verschiedener Projektversionen erleichtert.
Kosten- und Risikoreduzierung
Durch Drahterodieren können die mit der Prototypenfertigung verbundenen Kosten erheblich gesenkt werden. Da keine komplizierte Werkzeugvorbereitung erforderlich ist und mit verschiedenen Materialien gearbeitet werden kann, ist dieses Verfahren wirtschaftlicher als herkömmliche Methoden. Durch den Wegfall von Spezialschneidwerkzeugen werden auch die Produktions- und Wartungskosten gesenkt.
Die Funkenerosion verringert auch das Fehlerrisiko beim Übergang von der Entwurfs- zur Serienproduktion. Mit dieser Methode hergestellte Prototypen sind fast identisch mit den Endprodukten, wodurch mögliche Konstruktions- oder technologische Probleme schnell erkannt werden können. Durch die frühzeitige Erkennung solcher Probleme wird das Risiko kostspieliger Korrekturen während der Produktionsphase verringert.
Darüber hinaus ermöglicht das Drahterodieren dank präziser Schnitte und Abfallreduzierung eine effiziente Materialnutzung. Dies ist besonders wichtig bei der Arbeit mit teuren Rohmaterialien wie Titan- oder Nickel-Superlegierungen, die häufig in Forschungs- und Entwicklungsprojekten zum Einsatz kommen.
Interessante Tatsache: In der Luft- und Raumfahrtforschung werden mit WEDM Prototypen von Triebwerkskomponenten hergestellt, die unter extremen Bedingungen eingesetzt werden können. Diese Technologie ermöglicht die Reproduktion komplexer Geometrien und die Erhaltung der erforderlichen mechanischen Eigenschaften.
Beschleunigung von Innovationen
Drahterodieren unterstützt Forschung und Entwicklung durch die Beschleunigung des Innovationszyklus. Die schnelle Prototypenfertigung ermöglicht dynamische Tests neuer Konzepte und deren Verfeinerung in kurzer Zeit. Dadurch können neue Produkte schneller auf den Markt gebracht und die Wettbewerbsfähigkeit von Unternehmen gesteigert werden.
Die Technologie wird in Branchen wie der Luftfahrt, der Automobilindustrie und der Medizin eingesetzt, in denen eine kontinuierliche technologische Weiterentwicklung von entscheidender Bedeutung ist. Die Möglichkeit, schnell konzeptionelle Modelle zu erstellen, macht die Drahterosion zu einem unverzichtbaren Werkzeug für F&E-Teams.
Das Drahterodieren bietet dank seiner hohen Präzision, der großen Bandbreite an Materialien und der Kosteneffizienz einzigartige Möglichkeiten im Forschungs- und Entwicklungsprozess. Die Technologie unterstützt nicht nur die Erstellung präziser Prototypen, sondern auch die Entwicklung innovativer technischer Lösungen in jeder Phase des Projekts.
Minimale Materialverformung bei der Bearbeitung empfindlicher Komponenten mit WEDM.
Die Drahterodiertechnik (WEDM) zeichnet sich durch die Fähigkeit aus, empfindliche Komponenten präzise zu bearbeiten, ohne dass das Risiko einer mechanischen Verformung besteht. Da kein direkter Kontakt zwischen dem Draht und dem Material besteht, besteht keine Gefahr einer Beschädigung, was bei dünnwandigen oder zerbrechlichen Komponenten wichtig ist.
Das WEDM-Verfahren basiert auf der Materialentfernung durch elektrische Entladungen, die keine mechanische Belastung erzeugen. Dadurch können Materialien bearbeitet werden, die beim herkömmlichen Schneiden leicht beschädigt werden. Diese Technologie eignet sich ideal für die Herstellung von Komponenten, die ihre ursprüngliche Geometrie und Struktur beibehalten müssen.
Erhalt der Materialintegrität
WEDM ermöglicht die präzise Bearbeitung gehärteter Materialien ohne das Risiko von Verformungen oder strukturellen Veränderungen. Dies ist bei der Herstellung von Komponenten, die mechanische Parameter wie Festigkeit oder Härte beibehalten müssen, von entscheidender Bedeutung. Die Spannungsfreiheit ermöglicht die Herstellung von Komponenten mit hoher Haltbarkeit und Genauigkeit.
Die Minimierung von Verformungen ist besonders in der Luft- und Raumfahrtindustrie wichtig, wo selbst geringfügige Verformungen die Sicherheit und Zuverlässigkeit beeinträchtigen können. WEDM ermöglicht die Herstellung komplexer Formen in dünnwandigen Teilen und gewährleistet die Einhaltung der Qualitätsanforderungen.
Tipp: Bei der Konstruktion empfindlicher Komponenten für die WEDM-Bearbeitung ist es von Vorteil, eine minimale Materialstärke zu verwenden, um die Präzision zu verbessern und das Verformungsrisiko zu verringern. Dünne Wände können bearbeitet werden, ohne dass ihre ursprüngliche Form beeinträchtigt wird.
Schutz der Materialstruktur
Der WEDM-Prozess erzeugt vernachlässigbare Mengen an Wärme, wodurch das Risiko einer thermischen Beschädigung verringert wird. Dies ist besonders wichtig bei der Bearbeitung von Materialien, die empfindlich auf hohe Temperaturen reagieren, wie z. B. Titan oder bestimmte Aluminiumlegierungen. Herkömmliche Verfahren führen oft zu einer Überhitzung des Materials, was zu strukturellen Veränderungen und einer Verschlechterung der Eigenschaften führt.
Die Funkenerosion ermöglicht ein präzises Schneiden ohne Beeinträchtigung der Mikrostruktur, wodurch die ursprünglichen mechanischen Eigenschaften des Materials erhalten bleiben. Dies macht die Funkenerosion ideal für die Herstellung von Komponenten, die eine hohe Festigkeit und Härte erfordern.
Mit Drahterodieren können korrosionsbeständige Materialien wie Edelstahl oder Titan ohne mechanische oder thermische Beschädigung bearbeitet werden. Dies ist wichtig für die Herstellung von Komponenten, die in aggressiven Umgebungen eingesetzt werden, z. B. in der Schifffahrts- oder Chemieindustrie.
Einsatz bei der Herstellung von Präzisionskomponenten
Drahterodieren wird häufig bei der Herstellung von Präzisionskomponenten für Branchen eingesetzt, die höchste Qualität erfordern, wie z. B. Luftfahrt, Medizin und Elektronik. Die Technologie ermöglicht die Herstellung komplexer Formen mit minimaler Verformung, was für die Gewährleistung von Funktionalität und Sicherheit von entscheidender Bedeutung ist.
Mit WEDM können harte Materialien, darunter gehärteter Stahl und Hartmetall, ohne das Risiko von Rissen oder Beschädigungen bearbeitet werden. Dies ist besonders wichtig für Teile, die langlebig, verschleißfest und hochpräzise sein müssen.
Beispiele für WEDM-Anwendungen bei der Herstellung von Präzisionskomponenten:
- Luft- und Raumfahrtkomponenten: Turbinen, Schaufeln, Triebwerksteile
- Medizinische Komponenten: Implantate, chirurgische Instrumente, Mikrofluidik
- Elektronische Komponenten: Mikroelemente, Steckverbinder, Gehäuse
Bei der Auswahl eines Materials für die Drahterodierbearbeitung ist seine elektrische Leitfähigkeit wichtig. Materialien wie Kupfer oder Messing, die sich durch eine hohe Leitfähigkeit auszeichnen, sind für dieses Verfahren ideal.
Zusammenfassung
Das Drahterodieren (WEDM) ist eine bahnbrechende Technologie in der modernen Metallbearbeitung, die einzigartige Möglichkeiten in Bezug auf Präzision, Genauigkeit und Anwendungsvielfalt bietet. Diese Technik ermöglicht die Herstellung komplex geformter Komponenten mit hoher Genauigkeit und ist daher in vielen Branchen unverzichtbar.
WEDM wird häufig in der Medizin- und Dentaltechnik eingesetzt, wo Präzision und Biokompatibilität der Materialien eine entscheidende Rolle spielen. In der Serienproduktion ermöglicht es erhebliche wirtschaftliche Vorteile, indem es die Kosten für die Endbearbeitung senkt und den Verbrauch von Verbrauchsmaterialien optimiert. Als Alternative zu herkömmlichen Bearbeitungsmethoden ermöglicht sie die Bearbeitung von Materialien mit hoher Härte ohne das Risiko mechanischer Beschädigungen.
In der Forschung und Entwicklung beschleunigt WEDM den Innovationszyklus, ermöglicht die schnelle Prototypenfertigung und die einfache Änderung von Entwürfen. Durch die Minimierung der Materialverformung während der Bearbeitung eignet sich die Technologie ideal für die Herstellung empfindlicher, dünnwandiger Komponenten mit komplexen Geometrien.
Die Drahterosion verändert die Herangehensweise an die Metallbearbeitung und bietet Lösungen, die mit herkömmlichen Methoden nicht realisierbar sind. Die einzigartigen Eigenschaften der Drahterosion machen sie zu einer Schlüsseltechnologie für Unternehmen, die nach innovativen, präzisen und effizienten Lösungen für die Herstellung fortschrittlicher Komponenten suchen.
Quellen:
- https://en.wikipedia.org/wiki/Electrical_discharge_machining
- https://www.nature.com/articles/s41598-025-90486-2
- https://www.mdpi.com/1996-1944/16/1/114
- https://www.frontiersin.org/journals/mechanical-engineering/articles/10.3389/fmech.2024.1322605/full
- http://rme-journal.org/index.php/asd/article/view/160
- https://www.degruyter.com/document/doi/10.1515/rams-2022-0288/html
- .php/asd/article/view/160 https://www.modelcraft.net/the-role-of-wire-edm-in-producing-high-precision-components
- https://www.camtechedm.com/the-major-advantages-of-creating-prototypes-using-wire-edm/
- https://www.bdeinc.com/blog/wire-edm-vs-traditional-machining-a-comparative-analysis/
- https://proleantech.com/benefits-of-wire-edm-cut-process/
- https://www.edmdept.com/from-aerospace-to-medical-devices-applications-of-wire-edm-in-different-industries/
