Die CNC-Bearbeitung hat die Art und Weise verändert, wie Aluminiumteile hergestellt werden, insbesondere in Kleinserien. Die Kombination aus flexibler computergesteuerter Präzisionstechnologie ermöglicht die Herstellung komplexer Teile, ohne dass in teure Formen und Gesenke investiert werden muss. Die CNC-Kleinserienfertigung von Aluminiumteilen ist ein Zwischenschritt zwischen Prototypenentwicklung und Massenproduktion, der kurze Vorlaufzeiten und die Möglichkeit schneller Designänderungen gewährleistet.
Aluminium ist aufgrund seines geringen Gewichts, seiner Festigkeit und seiner einfachen Bearbeitung ideal für das CNC-Drehen und -Fräsen geeignet. Diese Verfahren ermöglichen eine hohe Maßgenauigkeit und eine hervorragende Oberflächenqualität. Im Vergleich zu herkömmlichen Methoden ermöglicht die CNC-Kleinserienfertigung die wirtschaftliche Herstellung von Chargen von mehreren Dutzend bis zu tausend Komponenten, wodurch große Lagerbestände überflüssig werden.
Die Technologie wird in vielen Branchen eingesetzt, z. B. in der Luftfahrt-, Automobil-, Elektronik- und Medizinindustrie. In diesen Branchen sind Präzision und die Fähigkeit, sich schnell an veränderte Marktanforderungen anzupassen, von entscheidender Bedeutung.
CNC-Drehen und -Fräsen bei der Kleinserienfertigung von Aluminiumkomponenten
CNC-Drehen und -Fräsen sind die Grundlage für die moderne Aluminiumproduktion in Kleinserien. Mit diesen Technologien lassen sich komplexe Formen präzise und mit einer hochwertigen Oberfläche herstellen. CNC-Drehen eignet sich am besten für rotationssymmetrische Teile, während sich mit Fräsen komplexere Geometrien herstellen lassen.

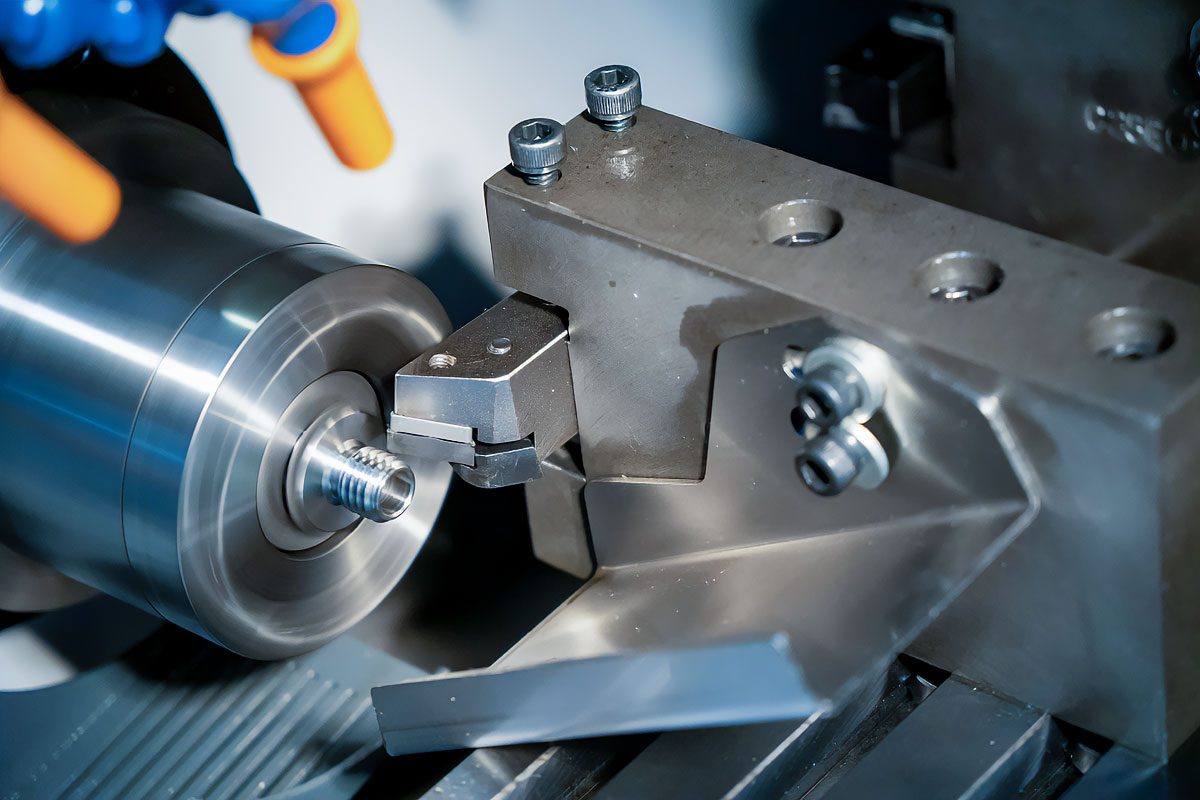

Die Besonderheiten des CNC-Drehens von Aluminiumteilen
Das CNC-Drehen von Aluminium erfordert aufgrund der Materialeigenschaften einen besonderen Ansatz. Bei diesem Verfahren wird das Material um seine eigene Achse gedreht, während das Schneidwerkzeug stationär bleibt. Diese Methode eignet sich für die Herstellung von Wellen, Hülsen und zylindrischen Bauteilen.
Aluminium verhält sich beim Drehen anders als Stahl und andere Metalle. Sein niedrigerer Schmelzpunkt erfordert geeignete Schneidparameter. Bei zu hoher Temperatur können die Späne schmelzen und am Werkzeug kleben bleiben, was die Oberflächenqualität beeinträchtigt.
Die Wahl der Schneidwerkzeuge ist entscheidend. Hartmetalleinsätze mit Diamantbeschichtung eignen sich am besten zum Drehen von Aluminium. Die Geometrie der Klinge sollte eine effektive Spanabfuhr gewährleisten und die Schnittkräfte minimieren.
Tipp: Beim Drehen von Aluminium sollten höhere Schnittgeschwindigkeiten und eine geringere Schnitttiefe verwendet werden, um Ablagerungen auf der Klinge zu vermeiden.
Die numerische Steuerung ermöglicht die Automatisierung der Produktion. CNC-Programme bestimmen die Werkzeugwege, die Drehzahl und den Vorschub. Moderne CNC-Drehmaschinen sind mit automatischen Werkzeugwechselsystemen ausgestattet, die die Vorbereitungszeit der Maschine verkürzen.
CNC-Fräsen bei der Herstellung von Aluminiumteilen
CNC-Fräsen ist eine ergänzende Aluminiumbearbeitungsmethode, die sich für die Herstellung von Komponenten mit komplexen Formen eignet. Im Gegensatz zum Drehen führt das Werkzeug eine Drehbewegung aus und das Material bleibt stationär oder bewegt sich linear.
Das Aluminiumfräsen zeichnet sich aus durch
- Die Möglichkeit, in mehreren Achsen gleichzeitig zu bearbeiten,
- hohe Maßgenauigkeit bis auf den Mikrometer genau,
- die Möglichkeit, komplexe Profile und Taschen zu erstellen.
CNC-Fräsmaschinen, die in der Kleinserienfertigung eingesetzt werden, verwenden oft fortschrittliche Steuerungssysteme. Sie ermöglichen die Durchführung komplexer Vorgänge, ohne dass die Maschine umgerüstet werden muss. Mehrachsen-Bearbeitungszentren ermöglichen eine umfassende Werkstückbearbeitung in einer einzigen Aufspannung, wodurch Fehler, die mit einer mehrfachen Aufspannung verbunden sind, vermieden werden.
Die Kühlung spielt beim Aluminiumfräsen eine entscheidende Rolle. Ethanol als Kühlmittel verdunstet schnell und hinterlässt trockene Komponenten, die für die weitere Bearbeitung bereit sind. Das Minimalmengenschmiersystem (MQL) dosiert das Kühlmittel präzise direkt in die Schneidzone.
Eine optimale Programmierung der Werkzeugwege erhöht die Fräseffizienz. Moderne CAM-Systeme optimieren die Werkzeugbahnen, verkürzen die Bearbeitungszeiten und gewährleisten eine hohe Oberflächenqualität. Strategien wie das trochoidale Fräsen beschleunigen den Produktionsprozess von Aluminiumkomponenten erheblich.
Präzision und Qualität für Kleinserien
Die Produktion von Aluminiumkomponenten in kleinen Chargen erfordert einen besonderen Ansatz in Bezug auf Präzision und Qualität. Im Gegensatz zur Massenproduktion wird jede Komponente einer gründlichen Prüfung unterzogen. Moderne CNC-Technologien ermöglichen Maßtoleranzen von ±0,0002“ (±0,00508 mm), was für eine perfekte Passform unerlässlich ist.
Fortschrittliche Qualitätskontrollsysteme
Die Integration von Qualitätskontrollsystemen in den CNC-Bearbeitungsprozess stellt sicher, dass die Komponenten den erforderlichen Standards entsprechen. Moderne CNC-Maschinen verfügen über fortschrittliche Messsysteme, die die Bearbeitung in Echtzeit überwachen.
Koordinatenmessgeräte (CMMs) spielen eine Schlüsselrolle bei der Kontrolle der Maßhaltigkeit. Sie ermöglichen präzise Messungen komplexer Formen und erkennen selbst kleinste Abweichungen. Die Qualitätskontrolle wird Teil des Produktionsprozesses und nicht nur eine abschließende Phase.
Durch die Simulation des Bearbeitungsprozesses vor Produktionsbeginn können potenzielle Fehler erkannt werden. CAD/CAM-Software ermöglicht die Analyse von Werkzeugwegen und Schnittparametern und reduziert so das Fehlerrisiko während der eigentlichen Bearbeitung.
Tipp: Bei der Kleinserienfertigung empfiehlt sich die Erstmusterprüfung (FAI), bei der das erste Element vor Beginn der gesamten Serie einer detaillierten Prüfung unterzogen wird.
Moderne Qualitätskontrollsysteme nutzen Bildverarbeitungstechnologien. Hochauflösende Kameras erkennen Oberflächenfehler, die mit bloßem Auge nicht sichtbar sind. Automatische Inspektionssysteme sind nützlich für die Prüfung komplex geformter Komponenten.
Optimierung der Bearbeitungsparameter
Die Wahl der Bearbeitungsparameter wirkt sich auf die Qualität von Aluminiumkomponenten aus. Schnittgeschwindigkeit, Schnitttiefe und Vorschub müssen an die spezifische Aluminiumlegierung und die Geometrie des Werkstücks angepasst werden.
Falsche Parameter können zu Ablagerungen an der Schneidkante oder zu einer Überhitzung des Materials führen. Optimale Einstellungen gewährleisten eine effiziente Spanabfuhr und reduzieren den Werkzeugverschleiß.
Die Aluminiumlegierungen der Serie 6XXX, die sich durch eine gute Zerspanbarkeit auszeichnen, werden häufig in der Kleinserienfertigung eingesetzt. Sie ermöglichen eine hohe Oberflächenqualität bei gleichzeitiger Aufrechterhaltung der Prozesseffizienz.
Die Schnittkräfte bei der Aluminiumbearbeitung sollten geringer sein als bei Eisenlegierungen. Durch die Reduzierung der Schnittkräfte wird der Druck auf das Material im Vergleich zur Stahlbearbeitung um bis zu 70 % reduziert, was dazu beiträgt, seine Integrität zu erhalten.
Kühlung und Schmierung spielen eine Schlüsselrolle für die Oberflächenqualität:
- Auswahl des richtigen Kühlmittels für die Aluminiumbearbeitung.
- Einsatz von Minimalmengenschmierung (MMS).
- Einsatz von Ethanol als Kühlmittel zur Herstellung trockener Bauteile.
Die Werkstückspannung hat einen wesentlichen Einfluss auf die Bearbeitungspräzision. Eine stabile Spannung reduziert Vibrationen, was besonders bei dünnwandigen Aluminiumbauteilen wichtig ist. Vakuumtische sorgen für gleichmäßigen Druck und verhindern so Materialverformungen.
Mehrachsenbearbeitung für komplexe Geometrien
Bei der Kleinserienfertigung handelt es sich oft um Bauteile mit komplexen Formen. Mehrachsen-Bearbeitungszentren ermöglichen die Fertigung solcher Bauteile in einer einzigen Aufspannung.
Durch die mehrachsige Bearbeitung entfällt das wiederholte Einspannen des Werkstücks, wodurch die Maßgenauigkeit erhöht wird. Jedes erneute Einspannen kann zu Fehlern führen, die sich im Endprodukt summieren. Die Bearbeitung mit einmaligem Einspannen verbessert die Maßhaltigkeit.
5-Achsen-Bearbeitungszentren ermöglichen es den Werkzeugen, schwer zugängliche Bereiche zu erreichen. Die Neigung des Werkzeugs in Bezug auf die bearbeitete Oberfläche verbessert die Oberflächenqualität und verlängert die Lebensdauer der Schneidwerkzeuge.
Vorteile der mehrachsigen Bearbeitung:
- Möglichkeit der Bearbeitung von Hinterschneidungen und komplexen Profilen.
- Reduzierung der Anzahl der Arbeitsgänge und Maschineneinstellungen.
- Verkürzung der Produktionszeit bei gleichbleibend hoher Qualität.
Moderne Bearbeitungszentren verfügen über automatische Werkzeugwechselsysteme und fortschrittliche Steuerungssysteme. Der automatische Werkzeugwechsel reduziert die Eingriffe des Bedieners, erhöht die Wiederholbarkeit des Prozesses und reduziert die Ausfallzeiten.
Die mehrachsige CNC-Bearbeitung ermöglicht auch die Herstellung komplexer organischer Formen, die mit herkömmlichen Methoden nicht möglich wären. Dies ist besonders wichtig bei der Kleinserienfertigung, bei der jedes Element einen individuellen Ansatz erfordert.
Flexibilität bei Design und Produktion
Flexibilität ist ein entscheidender Vorteil der Kleinserienfertigung von Aluminiumelementen mit CNC-Technologie. Im Gegensatz zur Massenproduktion ermöglichen Kleinserien eine schnelle Anpassung an sich ändernde Anforderungen und Modifikationen ohne hohe Kosten. CNC-Maschinen ermöglichen sofortige Produktionsänderungen durch Programmänderungen, ohne dass eine Umrüstung der Fertigungsstraße oder ein Werkzeugwechsel erforderlich ist.
Schnelle Prototypenentwicklung und iterative Verbesserung
Die CNC-Kleinserienfertigung passt perfekt in das Konzept des Rapid Prototyping. Durch die Herstellung einer kleinen Anzahl von Aluminiumkomponenten können Sie das Design vor der vollständigen Produktion überprüfen. Dieser Prozess ermöglicht es, potenzielle Probleme zu erkennen und Anpassungen vorzunehmen.
Ein iterativer Designansatz ist in der modernen Industrie Standard. Die erste Version eines Produkts ist selten die endgültige. Die CNC-Kleinserienfertigung ermöglicht die Erstellung nachfolgender Versionen des Prototyps mit implementierten Änderungen, wodurch das Design seiner optimalen Form näher kommt.
Tipp: Bei der schrittweisen Verbesserung von Aluminiumteilen ist es sinnvoll, alle CNC-Programme für die einzelnen Prototypversionen zusammen mit einer Dokumentation der Änderungen aufzubewahren. So lässt sich die Entwicklung des Designs leichter nachvollziehen und bei Bedarf zu früheren Lösungen zurückkehren.
Die Flexibilität des Designs ermöglicht es Ihnen auch, schnell auf das Feedback der Benutzer zu reagieren. Wenn Verbesserungsvorschläge gemacht werden, können Änderungen sofort vorgenommen werden, ohne dass gewartet werden muss, bis der Lagerbestand aufgebraucht ist.
Die CNC-Technologie ermöglicht auch eine einfache Skalierung der Produktion. Bei einer höheren Nachfrage nach einem bestimmten Produkt kann die Losgröße erhöht werden. Bei einer geringeren Nachfrage kann die Produktion reduziert werden, ohne unnötige Kosten zu verursachen.
Anpassung
Die CNC-Kleinserienfertigung ist ideal für die Herstellung von Produkten, die an individuelle Anforderungen angepasst sind. Jedes Produkt kann ein Unikat sein, was in der Massenproduktion nicht möglich ist.
Die Produktanpassung wird immer beliebter. Die Erwartungen an eine präzise Anpassung an spezifische Bedürfnisse steigen, und die CNC-Kleinserienfertigung ermöglicht es, diese Anforderungen zu erfüllen, ohne die Kosten zu erhöhen.
Vorteile der kundenspezifischen Produktion:
- Möglichkeit, Änderungen an jeder Bestellung vorzunehmen,
- Produktion von maßgeschneiderten Abmessungen,
- Herstellung von Ersatzteilen für ältere Geräte, die nicht mehr hergestellt werden.
Die Produktionsflexibilität umfasst auch die Möglichkeit, verschiedene Bearbeitungsvorgänge in einem einzigen Prozess zu kombinieren. Moderne CNC-Zentren führen sowohl Dreh- als auch Fräsarbeiten durch, sodass das Teil nicht mehr zwischen Maschinen transportiert werden muss.
Die CNC-Kleinserienfertigung ermöglicht eine effektive Lagerverwaltung. Anstatt große Mengen an Fertigprodukten zu lagern, können diese fortlaufend je nach aktueller Nachfrage produziert werden. Dieser Ansatz senkt die Lagerkosten und das Risiko von Überbeständen.
Anpassung an sich ändernde Marktbedingungen
Der Markt verändert sich ständig. Trends, Vorlieben und technische Anforderungen können sich schnell entwickeln. Die CNC-Kleinserienfertigung ermöglicht es Ihnen, sich diesen Veränderungen fast sofort anzupassen.
Die Flexibilität der CNC-Fertigung ermöglicht eine schnelle Umstellung auf neue Produkte, um auf Marktbedürfnisse zu reagieren. Dieser Prozess erfordert keine großen Investitionen in neue Fertigungsstraßen oder Werkzeuge. Alles, was benötigt wird, ist die Entwicklung eines neuen CNC-Programms und eine eventuelle Änderung der Vorrichtungen.
Vorteile der adaptiven CNC-Fertigung:
- Schnelle Reaktion auf neue Markttrends,
- die Möglichkeit, neue Produkte ohne großen finanziellen Aufwand zu testen,
- Risikominderung bei der Einführung von Innovationen.
Die Flexibilität ermöglicht auch die Zusammenarbeit mit verschiedenen Materiallieferanten. Bei Problemen mit der Verfügbarkeit einer bestimmten Aluminiumlegierung kann der Prozess schnell an ein anderes Material angepasst werden. Dazu müssen lediglich die Bearbeitungsparameter geändert werden, ohne dass die gesamte Produktion umgestellt werden muss.
Moderne CAD/CAM-Systeme ermöglichen schnelle Änderungen an Entwürfen und die Erstellung neuer CNC-Programme. Dieser Prozess kann teilweise automatisiert werden, wodurch sich die Zeit, die benötigt wird, um die Produktion an neue Anforderungen anzupassen, weiter verkürzt.
Produktionsflexibilität ist auch wirtschaftlich sinnvoll. Die CNC-Fertigung in Kleinserie ermöglicht eine optimale Nutzung der verfügbaren Ressourcen. Maschinen können an verschiedenen Elementen arbeiten, was ihre Effizienz erhöht und die Amortisationszeit verkürzt.
CNC-Fräs- und Drehtechniken für Aluminiumelemente
Fortschrittliche CNC-Aluminiumverarbeitungstechniken erfordern einen spezialisierten Ansatz, der die einzigartigen Eigenschaften dieses Materials berücksichtigt. Moderne CNC-Fräs- und Drehverfahren gewährleisten eine hohe Präzision und eine hervorragende Oberflächenqualität, was besonders bei der Kleinserienfertigung wichtig ist. Die richtige Wahl der Schneidparameter, Werkzeuge und Bearbeitungsstrategien wirkt sich auf die Effizienz des gesamten Prozesses aus.
Fortschrittliche Aluminiumfrästechniken
Das Hochgeschwindigkeitsfräsen (HSM) ist ein Durchbruch in der Aluminiumbearbeitung. Bei dieser Technik werden Spindeldrehzahlen von bis zu 40.000 U/min verwendet. Durch diese hohen Drehzahlen wird ein effizienteres Schneiden mit geringerer Werkzeugbelastung ermöglicht.
Das Hochgeschwindigkeitsfräsen erhöht die Produktionseffizienz. Eine höhere Schnittgeschwindigkeit verkürzt die Bearbeitungszeit, was bei Kleinserien wichtig ist. Außerdem wird die Oberflächenqualität verbessert, wodurch weniger Nachbearbeitung erforderlich ist.
- Kürzere Produktionszykluszeiten dank höherer Schnittgeschwindigkeit,
- geringere Schnittkräfte ermöglichen die Bearbeitung dünnwandiger Komponenten,
- Verbesserte Oberflächenqualität, wodurch weniger zusätzliche Arbeitsschritte erforderlich sind.
Trochoidales Fräsen ist eine weitere innovative Methode. Dabei wird das Werkzeug entlang einer spiralförmigen Bahn geführt, wodurch ein konstanter Umschlingungswinkel gewährleistet und die Belastung des Werkzeugs reduziert wird. Dies ermöglicht ein tieferes Fräsen von Nuten und Taschen.
Tipp: Beim Fräsen von Aluminium sollten Sie Werkzeuge mit TiB2- (Titandiborid) oder ZrN- (Zirkonnitrid) Beschichtung verwenden. Diese schützen die Schneidkanten vor Aluminiumanhaftungen, was die Lebensdauer der Werkzeuge verlängert und die Qualität der bearbeiteten Oberfläche verbessert.
Beim Schrägfräsen werden Nuten und Kerben in verschiedenen Winkeln hergestellt. Die Drehachse des Werkzeugs ist zur bearbeiteten Oberfläche geneigt, sodass komplexe Formen erzielt werden können.
Das Profilfräsen erfolgt in drei Schritten: Schruppen, Vorschlichten und Schlichten. Dieses Verfahren wird bei der Herstellung von Komponenten mit komplexen Formen eingesetzt. Für jeden Schritt werden ein anderes Werkzeug und andere Schnittparameter benötigt, wodurch eine optimale Endqualität gewährleistet wird.
Spezialisierte Aluminium-Drehtechniken
Das CNC-Aluminiumdrehen erfordert einen präzisen Ansatz. Im Gegensatz zum Fräsen rotiert das Werkstück beim Drehen, während das Schneidwerkzeug stationär bleibt oder sich linear bewegt.
Durch das Plandrehen werden perfekt ebene Stirnflächen erzielt. Bei diesem Verfahren wird Material senkrecht zur Rotationsachse abgetragen.
Längsdrehen wird zur Formung zylindrischer Elemente verwendet. Das Werkzeug bewegt sich parallel zur Drehachse und verringert so den Durchmesser des Werkstücks. Diese Technik gewährleistet eine hohe Maßgenauigkeit.
- Gewindedrehen ermöglicht das präzise Schneiden von Außengewinden,
- Das Nuten ermöglicht die Herstellung von Kanälen und Hinterschneidungen,
- das Kegeldrehen ermöglicht die Herstellung von Komponenten mit variablen Durchmessern.
Das Drehen auf Vertikaldrehmaschinen eignet sich für große, schwere Bauteile. Bei diesem Verfahren ist die Spindel vertikal fixiert und das Werkstück wird auf und ab bewegt. Diese Technik wird für einseitige Bearbeitungen verwendet und wenn das Problem darin besteht, dass das Werkstück nach unten hängt.
Das Drehen auf horizontalen Drehbänken ermöglicht dank der Verwendung mehrerer Werkzeugköpfe komplexe Bearbeitungsvorgänge. Die Schwerkraft unterstützt die Spanabfuhr, was bei der Bearbeitung von Aluminium wichtig ist, da eine effektive Spanabfuhr die Oberflächenqualität beeinflusst.
Optimierung der Bearbeitungsparameter für Aluminium
Die Qualität und Effizienz der Bearbeitung hängen von der richtigen Auswahl der Schneidparameter ab. Schnittgeschwindigkeit, Vorschub und Schnitttiefe müssen an die Art der Aluminiumlegierung und die Geometrie des Werkstücks angepasst werden.
Die Schnittgeschwindigkeit für Aluminium sollte deutlich höher sein als für Stahl. Hohe Geschwindigkeiten verhindern Ablagerungen auf der Werkzeugschneide und begrenzen die Erwärmung des Materials. Für die meisten Aluminiumlegierungen werden Geschwindigkeiten im Bereich von 500–1000 m/min empfohlen.
Die Vorschubgeschwindigkeit hängt von der Art der Bearbeitung ab. Grobe Bearbeitungen erfordern höhere Vorschubgeschwindigkeiten von bis zu 2,00 mm/U, während bei der Feinbearbeitung niedrigere Vorschubgeschwindigkeiten (0,05–0,20 mm/U) erforderlich sind, um die Oberflächenqualität zu verbessern.
Die Geometrie der Schneidwerkzeuge spielt bei der Aluminiumbearbeitung eine wichtige Rolle:
- Die Anzahl der Nuten im Fräser beeinflusst die Spanabfuhr.
- Ein Spiralwinkel von 35° oder 40° eignet sich für das Schruppen.
- Ein Spiralwinkel von 45° bietet optimale Bedingungen für die Feinbearbeitung.
Kühlung ist für die Erhaltung einer hohen Oberflächenqualität unerlässlich. Bei der Trockenbearbeitung können sich Ablagerungen auf der Werkzeugschneide bilden. Als Kühl- und Schmiermittel werden Mineralöle empfohlen. Durch die Vermeidung von schwefel- oder chlorhaltigen Flüssigkeiten wird eine Verfärbung des Aluminiums verhindert.
Die Minimalmengenschmierung (MMS) mit Ethanol als Kühlmittel eignet sich für die Bearbeitung von Aluminium. Das Ethanol verdunstet schnell und hinterlässt trockene Komponenten, die für die weitere Bearbeitung bereit sind. Dieses System gewährleistet eine präzise Dosierung des Kühlmittels genau in der Schneidzone.
Industrielle Anwendungen der CNC-Bearbeitung von Aluminiumkomponenten
CNC-gefräste Aluminiumteile werden in vielen Branchen eingesetzt. Die Vielseitigkeit von Aluminium als Konstruktionswerkstoff in Kombination mit der Präzision der CNC-Bearbeitung eröffnet ein breites Anwendungsspektrum. Die Kleinserienfertigung von Aluminiumkomponenten wird besonders in Branchen geschätzt, die hohe Qualität und Produktionsflexibilität erfordern. Moderne CNC-Bearbeitungstechniken ermöglichen die Herstellung von Bauteilen mit komplexen Geometrien, die den strengen Anforderungen verschiedener Industriezweige gerecht werden.
Luft- und Raumfahrtindustrie
Die Luft- und Raumfahrtindustrie stellt extrem hohe Anforderungen an Bauteile. CNC-bearbeitete Aluminiumkomponenten eignen sich aufgrund ihres günstigen Verhältnisses von Festigkeit zu Gewicht für diese Anwendungen. Leichte und dennoch robuste Komponenten tragen zur Reduzierung des Flugzeuggewichts bei, was wiederum zu einem geringeren Kraftstoffverbrauch führt.
Die CNC-Kleinserienfertigung ist ideal für die Luft- und Raumfahrtindustrie, in der die Produktionsläufe klein und die Qualitätsanforderungen hoch sind. Bauteile wie Halterungen, Befestigungen und Komponenten von Steuerungssystemen müssen mit höchster Präzision gefertigt werden.
- Strukturbauteile für Rumpf und Tragflächen,
- Flugsteuerungskomponenten,
- geometrisch komplexe Flugzeugtriebwerksteile.
Tipp: Bei der Konstruktion von Aluminiumkomponenten für die Luft- und Raumfahrtindustrie sollten Legierungen der 7XXX-Serie in Betracht gezogen werden, die sich durch hohe Festigkeit und gute Bearbeitbarkeit auszeichnen.
Die Raumfahrtindustrie stellt noch höhere Anforderungen als die Luftfahrtindustrie. Die Bauteile müssen nicht nur leicht und langlebig sein, sondern auch den extremen Bedingungen im Weltraum standhalten. Die CNC-Bearbeitung ermöglicht die Herstellung hochpräziser Bauteile, die diese Kriterien erfüllen.
Aluminiumkomponenten werden im Satellitenbau verwendet, wo es auf die Minimierung des Gewichts ankommt. Die präzise CNC-Bearbeitung ermöglicht die Herstellung komplexer Komponenten mit hoher Steifigkeit und geringem Gewicht. Dank der topologischen Optimierung können Geometrien erzielt werden, die mit herkömmlichen Fertigungsmethoden nur schwer zu erreichen sind.
Automobil- und Transportindustrie
In der Automobilindustrie werden CNC-bearbeitete Aluminiumkomponenten intensiv genutzt. Die Reduzierung des Fahrzeuggewichts bei gleichbleibend hoher Festigkeit der Komponenten macht Aluminium zu einem idealen Konstruktionswerkstoff. Die CNC-Kleinserienfertigung ist besonders wertvoll für Luxus- und Sportfahrzeuge sowie für Prototypen, bei denen die Produktionsläufe begrenzt sind.
Antriebskomponenten wie Wellen, Getriebegehäuse und Aufhängungen werden häufig mithilfe von CNC-Technologie aus Aluminium gefertigt. Die Präzision dieser Komponenten wirkt sich auf die Leistung und Zuverlässigkeit von Fahrzeugen aus. Die Kleinserienfertigung ermöglicht schnelle Designänderungen, was bei der Entwicklung neuer Modelle wichtig ist.
Auch in der Transportindustrie, einschließlich Schienen-, See- und Luftverkehr, werden CNC-gefertigte Aluminiumkomponenten eingesetzt. Sie werden in Bremssystemen, Steuerungssystemen und Tragkonstruktionen verwendet. Die Korrosionsbeständigkeit von Aluminium wird besonders in der Schifffahrt geschätzt, wo die Komponenten aggressiven Umgebungen ausgesetzt sind.
- Komponenten für Präzisionsbremssysteme,
- Fahrzeugaufhängungskomponenten,
- Motorenteile für effiziente Wärmeableitung.
Medizin- und Elektronikindustrie
Der medizinische Sektor erfordert außergewöhnliche Präzision und hochwertige Materialien. CNC-gefräste Aluminiumkomponenten werden bei der Herstellung von medizinischen Geräten, chirurgischen Instrumenten und Implantatkomponenten verwendet. Die Biokompatibilität und Sterilisierbarkeit von Aluminium machen es zu einem geeigneten Material für viele medizinische Anwendungen.
Die CNC-Kleinserienfertigung ist ideal für den medizinischen Bereich, in dem häufig maßgeschneiderte Komponenten benötigt werden, die auf die individuellen Bedürfnisse der Patienten zugeschnitten sind. Die CNC-Bearbeitung ermöglicht die Herstellung präziser Komponenten mit komplexen Geometrien, die perfekt zur Anatomie des Patienten passen.
In der Elektronikindustrie wird Aluminium aufgrund seiner thermischen und elektrischen Leitfähigkeit intensiv genutzt. Kühlkörper, Gehäuse für elektronische Geräte und strukturelle Komponenten werden häufig aus diesem Material mithilfe von CNC-Bearbeitung hergestellt. Aluminium leitet Wärme effektiv ab, was für die Zuverlässigkeit elektronischer Geräte von entscheidender Bedeutung ist.
- Gehäuse für medizinische Geräte, um Sterilität zu gewährleisten,
- Kühlkörper für Hochleistungselektronikkomponenten,
- präzise mechanische Komponenten für Messgeräte.
Aluminium wird auch wegen seiner abschirmenden Eigenschaften geschätzt. Gehäuse aus diesem Material können elektromagnetische Störungen effektiv blockieren, was für empfindliche elektronische Geräte wichtig ist.
Die CNC-Bearbeitung ermöglicht die Herstellung komplexer Gehäuse, die interne Komponenten vor externen Störungen schützen.
Die CNC-Kleinserienfertigung von Aluminiumkomponenten eignet sich besonders für die Prototypenentwicklung elektronischer Geräte und für Kleinserien. Sie ermöglicht schnelle Designänderungen, was in der sich dynamisch entwickelnden Elektronikbranche von großer Bedeutung ist.
Strategien zur Kostensenkung in der CNC-Kleinserienfertigung
Die Kostenoptimierung bei der Kleinserienfertigung von Aluminiumkomponenten ist eine zentrale Herausforderung für moderne Unternehmen. Ein effektives Kostenmanagement bei gleichbleibend hoher Qualität erfordert die Umsetzung durchdachter Strategien.
Die neuesten Daten von Anfang 2025 zeigen die wachsende Bedeutung der Optimierung von CNC-Prozessen in der Kleinserienfertigung. Der richtige Ansatz bei Design, Materialauswahl und Produktionsorganisation kann die Kosten senken, ohne die Qualität der Endprodukte zu beeinträchtigen.
Design for Manufacturing (DFM)
Design for Manufacturing (DFM) ist die Grundlage für Kostensenkungen bei der CNC-Bearbeitung von Kleinserien. Durch die Vereinfachung der Geometrie von Aluminiumteilen werden die Bearbeitungszeit, der Werkzeugverschleiß und die Produktionskosten reduziert.
Auch das Ersetzen komplizierter, welliger Oberflächen durch einfache Ebenen oder Grundkurven verkürzt die Bearbeitungszeit. Ebenso verringert die Verwendung von Bohrungen mit größerem Durchmesser (z. B. 5 mm statt 1 mm), wo es die Funktionalität erlaubt, das Risiko eines Werkzeugbruchs und verkürzt die Produktionszeit.
- Ersetzen Sie tiefe Taschen (30 mm) durch flachere (10 mm),
- vermeiden Sie Hinterschneidungen, die Spezialwerkzeuge erfordern,
- Entwerfen Sie symmetrische Komponenten, um die Bearbeitung mit weniger Vorrichtungen zu erleichtern.
Tipp: Bei der Konstruktion von Aluminiumkomponenten empfiehlt es sich, frühzeitig das Ingenieurteam zu Rate zu ziehen. Erfahrene Techniker können Änderungen vorschlagen, die die Produktionskosten senken, ohne die Funktionalität der Komponente zu beeinträchtigen.
Die Optimierung von Wandstärken und Taschentiefen wirkt sich auf die Bearbeitungskosten aus. Dünne Wände und tiefe Taschen erhöhen die Produktionszeit und können Vibrationen und Werkzeugverformungen verursachen. Dies kann zu Ungenauigkeiten und schnellerem Werkzeugverschleiß führen.
Die Beibehaltung einer einheitlichen Wandstärke anstelle variabler Querschnitte vereinfacht den Bearbeitungsprozess. Anstatt einer Wandstärke, die zwischen 1 mm und 2 mm variiert, ist es besser, eine einheitliche Wandstärke von 2 mm zu verwenden. Ebenso sollte bei einem Werkzeug mit einem Durchmesser von 10 mm die Tiefe der Tasche 40 mm nicht überschreiten.
Die Verwendung von Standardkomponenten anstelle von maßgeschneiderten Teilen hilft, Kosten zu senken. Standardkomponenten machen Spezialwerkzeuge überflüssig und verkürzen die Programmierzeit für CNC-Maschinen.
Optimierung von Produktionsprozessen
Eine effiziente Planung der Produktionsprozesse ist für die Senkung der Kosten bei der CNC-Kleinserienfertigung von entscheidender Bedeutung. Eine gute Arbeitsorganisation und die Optimierung der Werkzeugwege können die Bearbeitungszeit verkürzen und den Werkzeugverschleiß verringern.
Die Serienfertigung ist eine effektive Strategie zur Kostensenkung. Wenn die Kosten für die Maschinenvorbereitung auf eine größere Anzahl von Komponenten verteilt werden, sinken die Stückkosten. Anstatt 10 Teile einzeln herzustellen, ist es besser, sie in einer Charge zu fertigen, wodurch die Kosten für die Maschineneinrichtung gesenkt und die Produktionszeit verkürzt werden.
Die Zusammenfassung ähnlicher Aufträge in einer Charge ermöglicht eine weitere Optimierung. Teile, für die dieselben Werkzeuge oder Maschineneinstellungen erforderlich sind, können gleichzeitig bearbeitet werden, wodurch die Notwendigkeit eines häufigen Umrüstens der Maschine verringert wird.
- Produktionsplanung zur Minimierung von Ausfallzeiten,
- Gruppierung von Teilen, für die ähnliche Werkzeuge erforderlich sind,
- Planungsoptimierung zur Maximierung der Produktivität.
Durch die Implementierung fortschrittlicher Werkzeugwege und moderner CNC-Programmiertechniken kann die Bearbeitungszeit erheblich verkürzt werden, ohne dass die Qualität beeinträchtigt wird. Trochoidales Fräsen und Hocheffizienzfräsen (HEM) ermöglichen einen schnelleren Materialabtrag und verlängern die Lebensdauer der Werkzeuge.
Auch die regelmäßige Wartung von CNC-Maschinen trägt zur Kostensenkung bei.
Gut gewartete Maschinen arbeiten effizienter, produzieren hochwertigere Komponenten und fallen seltener aus, wodurch kostspielige Ausfallzeiten minimiert werden.
Strategischer Ansatz für Materialien und Werkzeuge
Die Wahl geeigneter Materialien und Werkzeuge wirkt sich direkt auf die Produktionskosten aus. Ein strategischer Ansatz für den Einkauf und die Optimierung des Materialeinsatzes ermöglicht Einsparungen.
Die Verwendung von Standard-Aluminiumlegierungen anstelle von Spezialmaterialien senkt die Rohstoffkosten. Legierungen der Serie 6XXX, wie 6061-T6, lassen sich gut bearbeiten, sind leicht erhältlich und kosten weniger als fortschrittlichere Legierungen.
Die lokale Beschaffung von Materialien kann Transportkosten und Wartezeiten erheblich senken.
Die Zusammenarbeit mit lokalen Aluminiumlieferanten ermöglicht schnellere Lieferungen und eine größere Flexibilität im Produktionsplan.
- Die Wahl von Materialien mit guter Bearbeitbarkeit, die den Werkzeugverschleiß reduziert,
- Optimierung der Anordnung der Teile auf dem Ausgangsmaterial, um Abfall zu minimieren,
- Standardisierung der für verschiedene Projekte verwendeten Werkzeuge.
Ein effizientes Schneidwerkzeug-Management trägt auch zur Kostensenkung bei. Durch die Standardisierung von Werkzeugen wird der Lagerbestand reduziert und der Maschinenvorbereitungsprozess vereinfacht. Anstatt für jedes Projekt unterschiedliche Werkzeuge zu verwenden, ist es besser, einen Standardsatz zu verwenden, der für viele Anwendungen geeignet ist.
Tipp: Bei der Planung der CNC-Bearbeitung sollten Werkzeuge mit variabler Spanraumgeometrie verwendet werden. Sie verbessern die Spanabfuhr, wodurch höhere Schnittparameter ohne das Risiko einer Beschädigung des Werkzeugs oder des Werkstücks möglich sind.
Die Optimierung von Bearbeitungsstrategien kann ebenfalls zu erheblichen Einsparungen führen. Techniken wie minimale Bearbeitungszugabe und hocheffizientes Fräsen (HEM) können die Bearbeitungszeit verkürzen und die Standzeit der Werkzeuge verlängern.
Die Umsetzung einer Philosophie der kontinuierlichen Verbesserung und von Verfahren zur schlanken Produktion führt zu einer systematischen Kostensenkung. Regelmäßige Prozessanalysen, die Beseitigung von Verschwendung und die Umsetzung von Methoden zur Effizienzsteigerung tragen zur langfristigen Optimierung der Kosten bei der CNC-Kleinserienfertigung von Aluminiumkomponenten bei.
Zusammenfassung
Die Kleinserienfertigung von Aluminiumkomponenten mithilfe von CNC-Technologie spielt in der modernen Industrie eine Schlüsselrolle. Die Präzision und Qualität, die bei der CNC-Bearbeitung erreicht werden, machen diese Methode ideal für die Herstellung von Komponenten mit komplexen Geometrien.
Die Flexibilität in Konstruktion und Fertigung ermöglicht eine schnelle Anpassung an sich ändernde Marktanforderungen und individuelle Bedürfnisse. Moderne CNC-Fräs- und Drehtechniken wie die Hochgeschwindigkeitsbearbeitung oder das trochoidale Fräsen ermöglichen eine hohe Oberflächenqualität und kürzere Produktionszeiten.
Die vielfältigen Einsatzmöglichkeiten in der Luft- und Raumfahrt, der Automobilindustrie, der Medizintechnik und der Elektronikindustrie unterstreichen die Vielseitigkeit dieser Technologie. Durch Strategien zur Kostensenkung, wie fertigungsgerechte Konstruktion, Prozessoptimierung und die richtige Auswahl von Werkstoffen und Werkzeugen, können auch Kleinserien wirtschaftlich hergestellt werden.
In einer sich dynamisch verändernden Branche bietet die CNC-Fertigung von Aluminiumteilen in Kleinserie die optimale Kombination aus Qualität, Flexibilität und Wirtschaftlichkeit und ist damit eine Schlüsselentwicklung in der modernen Produktion.
